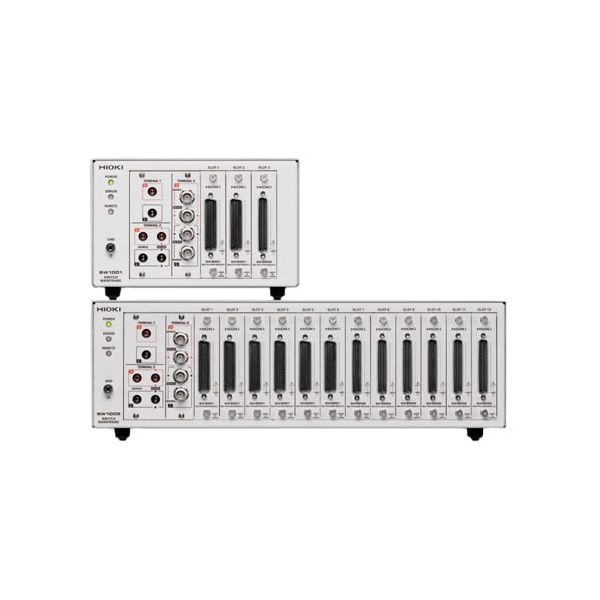

HIOKI SW1001, SW1002 เครื่องทดสอบแบตเตอรี่ SWITCH MAINFRAME

SW1001, SW1002 เป็น SWITCH MAINFRAME สำหรับโมดูล Multiplexer SW9001, SW9002 เพื่อส่งข้อมูลการทดสอบแบตเตอรี่ที่รวดเร็วแบบ multi-channel เชื่อมต่อเครื่องมือทดสอบแบตเตอรี่สูงสุด 2 ตัวเพื่อทดสอบการวัด OCV การวัดความต้านทานภายในและการวัดศักยภาพภายนอกของเซลล์แบตเตอรี่

SPECIFICATIONS

Model	SW1001	SW1002
Slots	3 slots	12 slots
Supported modules	MULTIPLEXER MODULE SW9001 (2-wire/4-wire) MULTIPLEXER MODULE SW9002 (4-terminal pair)
Connectible instruments	Max. 2 units 2-wire × 1 + 4-wire × 1, or 2-wire × 1 + 4-terminal pair × 1
Max. input voltage	60 V DC (Cannot connect to battery packs in excess of 60 V DC), 30 V AC rms, 42.4 V peak, Maximum rated voltage to ground: 60 V DC
Communication I/F	LAN, USB, RS-232C (for host, for measurement instruments)
Functions	Channel switching, wiring method, scan function, communication command transmission, channel delay, shield switching
Power supply	100 to 240 V AC / 30 VA (50/60 Hz)
Dimensions and mass	215 mm (8.46 in) W × 132 mm (5.20 in) H × 420 mm (16.54 in) D, 3.7 kg (130.5 oz)	430 mm (16.93 in) W × 132 mm (5.20 in) H × 420 mm (16.54 in) D, 6.0 kg (211.6 oz)

MULTIPLEXER MODULE

Module	SW9001	SW9002
Wiring method	2-wire or 4-wire	4-terminal pair (6-wire) or 2-wire
No. of channels	22 channels (2-wire) / 11 channels (4-wire)	6 channels (4-terminal pair) / 6 channels (2-wire)
Contact method	Armature relays
Channel switching time	11 ms (excluding measurement time)
Max. allowable voltage	60 V DC, 30 V AC rms, 42.4 V peak
Max. allowable current	1 A DC, 1 A AC rms	1 A DC, 1 A AC rms (Sense), 2 A DC, 2 A AC rms (Source, Return)
Max. allowable power	30 W (resistive load)
Maximum rated voltage to ground	60 V DC
Dimensions and mass	25.5 mm (1.00 in) W × 110 mm (4.33 in) H × 257 mm (10.12 in) D, 210 g (7.4 oz)	25.5 mm (1.00 in) W × 110 mm (4.33 in) H × 257 mm (10.12 in) D, 196 g (6.9 oz)
Accessories	Instruction manual ×1

รายละเอียดเพิ่มเติม

SKU	SW1001, SW1002
Weight	6000.000000
ขนาด	215 x 132 x 420mm/ 430 x 132 x 420mm
ผู้ผลิต	Hioki
บันทึกข้อมูล	ไม่
Resolution	No
Measurement Range	Measure battery modules up to 60 V DC
ฟังก์ชั่น	Channel switching, wiring method, scan function, communication command transmission, channel delay, shield switching
Power Supply	100 to 240 V AC / 30 VA (50/60 Hz)
ระดับการป้องกัน	No
Sensor Output Interface	No
Accuracy	No
