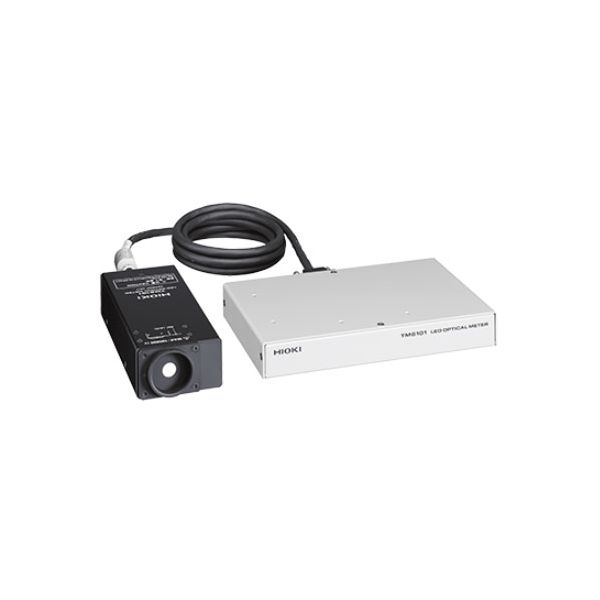

HIOKI TM6101 เครื่องวัดแสง LED OPTICAL METER

TM6101 เครื่องวัดแสง LED ที่เหมาะสำหรับการวัดในสายการผลิตของ White LED และ อุปกรณ์ที่ให้แสงสว่างของ LED ด้วยเทคโนโลยีการวัดแบบของ HIOKI ที่ใช้หลักการ Filter specroscopic ทำให้ TM6101 สามารถวัดค่าได้อย่างแม่นยำและยังสามารถวัดได้อย่างรวดเร็วควบคู่กันไปอีกด้วย

TM6101 ยังมีการทำงานที่ง่ายกว่าสเปกโตรมิเตอร์และสามารถใช้ในการวัดคุณสมบัติการแสดงผลของสี นอกจากนี้ฟังก์ชั่นซอฟต์แวร์ที่ได้รับการปรับปรุงให้เพิ่มความสามารถในการประมวลผล PASS / FAIL และเรียบลำดับค่าที่วัดได้ ทำให้ TM6101 เหมาะอย่างยิ่งสำหรับการติดตั้งลงบนสายการผลิตที่ใช้ในการทดสอบแสง LED

SPECIFICATIONS

Measurement items	(1) Illuminance, Luminous flux, Luminous Intensity (2) Chromaticity (3) Color Rendering Index (4) Correlated Color Temperature and Δuv (5) Dominant wavelength and excitation purity
Measurement range	[Illuminance] 5 lx to 100,000 lx
Applicable standard	Compliant with special type illuminance measuring instruments* specified in Japanese Industrial Standard (JIS) C 1609-1:2006 Illuminance meters Part 1:General measuring instruments. Performance (1) Illuminance linearity: 2 % ±1 dgt. (2) Visible range relative special responsivity characteristics: 1.5 % *Terms translated into English by Hioki English translation of JIS C 1609-1:2006 has not been published by Japanese Standards Association. In the event of any doubt arising, the original standard in Japanese takes precedence.
Spectral responsivity characteristics of colour-matching functions	Performance Meets with tolerance limits specified as Table 1 (Tolerance limits to deviation of spectral responsivity of photo-electric colorimeter) in 5.2 Photoelectric colorimeter of JIS Z 8724:1997 Methods of colour measurement - Light-source colour.
Compensation	Dark current compensation, Reference value compensation, (Illuminance, Luminous Intensity, Luminous Flux, Chromaticity)
Post-correction backup	Saving of user correction values: Reference value correction values can be saved on the connected computer
Interfaces	USB 2.0, Digital I/O (Input: External trigger, Output: End of measurement)
Optical detector	[Incoming radiation diameter] φ 11.3 mm ±0.1 mm
Measurement function	Control, Trigger function, Averaging, Auto-range function
Display	Illuminance, Luminous flux, Luminous Intensity, Chromaticity, Color Rendering Index, Correlated Color Temperature, Dominant wavelength
Power supply	AC Adapter 9418-15 (100 to 240 V AC, 50/60 Hz, 6 VA)
Dimensions and mass	[Main unit] 210 mm (8.17 in) W × 30 mm (1.18 in) H × 135 mm (5.31 in) D, 1 kg (35.3 oz) [Sensor unit] 70 mm (2.76 in) W × 39.5 mm (1.56 in) H × 172 mm (6.77 in) D, 550 g (19.4 oz)

รายละเอียดเพิ่มเติม

SKU	TM6101
Weight	1550.000000
ขนาด	[Main unit] 210 × 30 × 135mm \| [Sensor unit] 70 × 39.5 × 172mm
ผู้ผลิต	Hioki
บันทึกข้อมูล	ไม่
Solar Power Range	W/cm^2
UV measurement	No
Switching Lx Range	Auto
UV measurement range	uW/cm^2
Lux measurement range	5 lx to 100,000 lx
ฟังก์ชั่น	Control, Trigger function, Averaging, Auto-range function
Power Supply	AC Adapter 9418-15 (100 to 240 V AC, 50/60 Hz, 6 VA)
ความละเอียดการแสดงผล	0.1 lx
ระดับการป้องกัน	No
Sensor Output Interface	No
ค่าความแม่นยำ	2%±1dgt.
