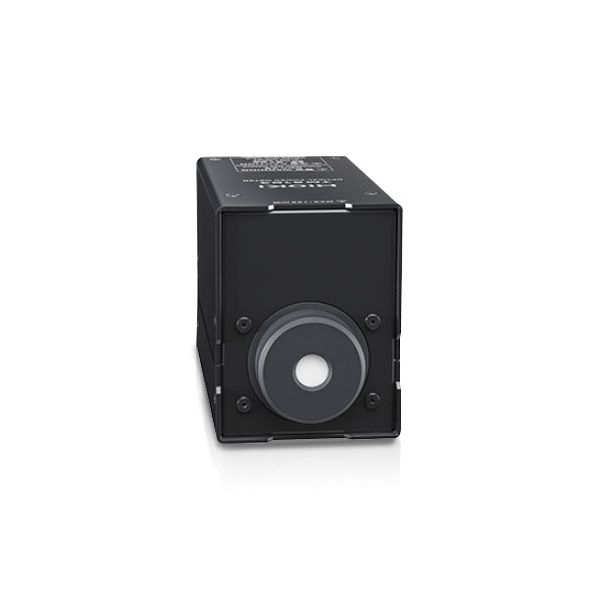

HIOKI TM6104 เครื่องวัดแสงเลเซอร์ OPTICAL POWER METER

TM6104 OPTICAL POWER METER เครื่องวัดแสงเลเซอร์ที่จะประเมินความสมดุลแสงสีขาวของจอแสดงผลที่ใช้เลเซอร์ โดยการวัดความยาวคลื่น centroid และพลังงานแสงซึ่งเป็นลักษณะสำคัญในการประเมินแหล่งกำเนิดแสงเลเซอร์ โดยใช้วิธี Discrete Centroid Wavelength ซึ่งเป็นเทคนิคใหม่สำหรับการวัด Centroid wavelength และแหล่งกำเนิดของพลังงานแสงของแสงเลเซอร์โดยตรง แอพพลิเคชั่นรวมถึงกระบวนการที่ออกแบบมาเพื่อปรับและตรวจสอบเลเซอร์ RGB ที่ใช้ในหน้าจอแสดงผลแบบติดตั้งบนยานยนต์และหน้าจอแบบติดตั้งหัวด้วยการวัดความสว่างของแสง, ความยาวคลื่นเซ็นทรอยด์

SPECIFICATIONS

RGB Laser Measuring Instruments		TM6104 OPTICAL POWER METER
Accuracy guarantee temperature and humidity range		Temperature: 23°C ±5°C (73°F ±9°F), Humidity: 80% RH or less (Warm-up: 30 minutes or longer)
Accuracy
Radiometric quantity	Relative accuracy	—
	Accuracy	±4.2% rdg. (473 nm, 0.1 mW) ±4.2% rdg. (532 nm, 0.1 mW) ±4.2% rdg. (632.8 nm, 0.1 mW)
Centroid wavelength	Blue	±0.5 nm (435.8 nm mercury lamp)
	Green	±0.5 nm (546.1 nm mercury lamp)
	Red	±0.5 nm (632.8 nm, 0.1 mW)
Basic Specifications
Radiometric quantity	Measurement parameter	Radiant flux (Optical power)
	Measurement range	0.00001 to 130 [mW]
Centroid wavelength measurement range	Blue	435 nm to 477 nm
	Green	505 nm to 550 nm
	Red	615 nm to 665 nm
Photometric quantity	Measurement parameter	Luminous flux
	Measurement range	10 μlm to 60 lm
	Specified conditions	Centroid wavelength: 473 nm, 532 nm, 632.8 nm/RGB radiometric quantity output ratio: Ratio based on D65 chromaticity If the radiometric quantity is less than 10% of the range full scale, use of centroid wavelength input mode (fixed) is recommended.
Measured field diameter		—
Measured field angle		—
Oblique incident light properties		—
Light receiving diameter		ø11.3 mm ±0.1 mm
Measurement time		15 ms to 460 ms
Correction function		Centroid wavelength input mode, centroid wavelength offset, rediometric quantity gain, chromaticity value xy offset, photometric quantity gain
Dark measurement		Judgment of dark measurement result, averaging, dark estimation
Other Measurement parameters		Tristimulus values XYZ, chromaticity (xy, u'v'), correlated color temperature, Delta uv, dominat wavelength, NTSC ratio, white balance target value of radiometric quantity
White balance adjustment support functions		Parameters: Target value of photometric quantity, tolerance of photometric quantity, target value of chromaticity (x, y), tolerance of chromaticity (x, y)
Modulated light function		Modulation frequency setting range: 10 Hz to 300 Hz, Modulation frequency measurement range: 10 Hz to 300 Hz
Interface		LAN (TCP/IP)
Compliance standards		Safety EN61010 / EMC EN61326
Power requirement		AC ADAPTER: Z1008 (100 V AC to 240 V AC, 9.5 VA)
Dimensions / Weight		65 × 83 × 135.5mm / 720g

รายละเอียดเพิ่มเติม

SKU	TM6104
Weight	790.000000
ขนาด	65 × 83 × 175.7mm
ผู้ผลิต	Hioki
บันทึกข้อมูล	ไม่
Solar Power Range	0.0002 to 200
UV measurement	Solar Power (W/m²)
Switching Lx Range	No
UV measurement range	uW/cm^2
Lux measurement range	0.2 to 110,000 lx
ฟังก์ชั่น	Centroid wavelength input mode, centroid wavelength offset, radiometric quantity gain, chromaticity value xy offset, photometric quantity gain
Power Supply	AC ADAPTER: Z1008 (100 V AC to 240 V AC, 9.5 VA)
ความละเอียดการแสดงผล	0.01 nm
ระดับการป้องกัน	No
Sensor Output Interface	No
ค่าความแม่นยำ	±6.5% rdg. (532 nm, 9 mW/m²)
