Lutron LCR-9185SD เครื่องวัดแอลซีอาร์มิเตอร์แบบตั้งโต๊ะ | SD card

SKU
LCR-9185SD
฿12,500.00
มีสินค้า

เครื่องวัดและบันทึกค่า LCR Meter แบบตั้งโต๊ะ รุ่น Professional
L: 600.0 uH to 60.00 H | C: 600.0 pF to 600.0 uFR: 60.00Ω to 20.00 MΩ
Different test 4 Frequency 100 Hz | 120 Hz | 1 KHz | 10 KHz
ความถี่ในการบันทึกข้อมูลสามารถตั้งได้ตั้งแต่ 2 วินาที ถึง 3600 วินาที
รองรับการใช้งานร่วมกับ SD Card ความจุ 2 ถึง 32GB
หน้าจอ LCD 6000 counts ADC resolution
ยี่ห้อ Lutron, Taiwan

เพิ่มสินค้าเปรียบเทียบ

Lutron LCR-9185SD เครื่องวัดแอลซีอาร์ (LCR METER) แบบตั้งโต๊ะ รุ่น Professional

"Lutron LCR-9185SD Bench type, professional SD card real time data recorder"

เครื่องวัดและบันทึกค่า LCR Meter แบบตั้งโต๊ะ การทดสอบ LCR ตัวเครื่องรองรับความถี่ (Frequency) การทดสอบที่แตกต่างกันได้ 4 Frequency (100 Hz/ 120 Hz/ 1 KHz/ 10 KHz) ในการบันทึกข้อมูล ตัวเครื่องบันทึกข้อมูลแบบเรียลไทม์บันทึกลงในหน่วยความจำ SD Card ผู้ใช้งานสามารถดาวน์โหลดเปิดดูข้อมูลผลการวัดและผลการบันทึกได้ง่ายๆ โดยผ่านโปรแกม Excel ได้ทันทีไม่จำเป็นต้องมีซอฟต์แวร์พิเศษอะไร โดยเครื่องจะบันทึกข้อมูลตามเวลาจริง ซึ่งในตัวเครื่องมีฟังชั่นก์นาฬิกา (ปี/ เดือน/ วันที่/ ชั่วโมง/ นาที/ วินาที) ความถี่ในการบันทึกข้อมูลสามารถตั้งได้ตั้งแต่ 2 วินาที ถึง 3600 วินาที ใช้งานร่วมกับ SD Card รองรับทีความจุ 2 ถึง 32GB แสดงผลบนหน้าจอ LCD ขนาด 97 x 56 mm (6000 counts ADC resolution)

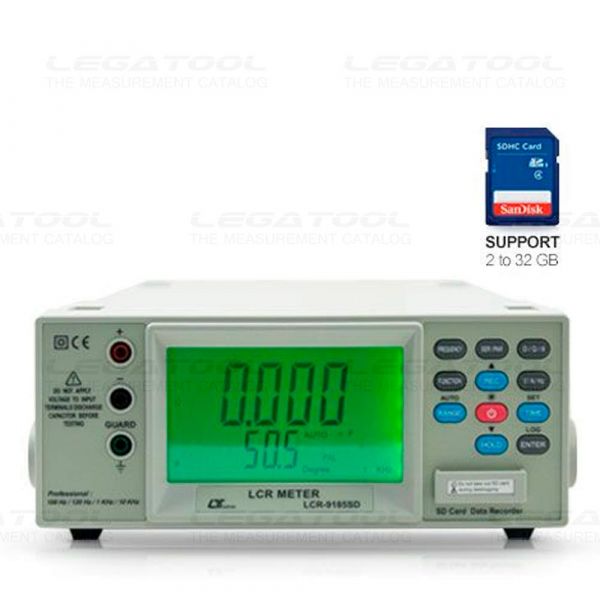

LCR-9185SD ภาพแสดงตัวเครื่องด้านหน้าและส่วนหน้าจอแสดงผล

▲ ภาพแสดงตัวเครื่องด้านหน้าและส่วนหน้าจอแสดงผล

LCR-9185SD ปุ่มกดควบคุมการใช้งานต่างๆบนตัวเครื่อง

▲ ปุ่มกดควบคุมการใช้งานต่างๆบนตัวเครื่อง

LCR-9185SD ช่องใส่แบตเตอรี่ที่ด้านหลังตัวเครื่อง

▲ ช่องใส่แบตเตอรี่ที่ด้านหลังตัวเครื่อง

Function

 SD memory card Datalogger (2 to 32 GB) : บันทึกข้อมูลลงบน SD Card (รองรับ SD Card 2 ถึง 32 GB)
 Built-in Clock and Calendar : ฟังก์ชั่นเวลาและวันที่ภายในเครื่อง
✔ Sampling Time Setting range (Auto/ Manual) : ตั้งค่าความถี่ในการบันทึกข้อมูลได้ทั้งแบบ (Auto/ Manual)
 LCD with green light backlight : หน้าจอ LCD มีไฟ Backlight สีเขียว
 Support buzzer sound driver with driving pattern and frequency selectable.
6 ratio resistor range used for LCR mode.
 Test AC signal level : 0.5 V rms typically
 Support Z / DCR measurement for LCR mode.
 High performance analog front end for impedance(Z) measurement.

แสดงผลการบันทึกข้อมูลเป็นรูปแบบ "EXCEL File" เพียงนำ SD Card ที่บันทึกข้อมูล ไปเสียบยังคอมพิวเตอร์ เปิดดูข้อมูลการบันทึกผ่านโปรแกรม EXCEL ได้ทันที (ภาพที่นำมาแสดงเป็นภาพตัวอย่างจากเครื่อง TM-1947SD)

EXCEL data screen (for example)▲ EXCEL data screen (for example)
EXCEL graphic screen (for example)▲ EXCEL graphic screen (for example)

▼ Resistance (DCR)

Range Accuracy
60 Ω ± ( 1.5% + 5d )
600 Ω ± ( 1.0% + 5d )
6000Ω ± ( 1.0% + 5d )
60 KΩ ± ( 1.0% + 5d )
600 KΩ ± ( 1.0% + 5d )
6000 kΩ ± ( 1.0% + 5d )
20 MΩ ± ( 1.5% + 5d )

▼ Resistance (Z) (SER/PAL) 0.5V(rms)

Range Accuracy
100 Hz / 120 Hz 1000 Hz 10 KHz
60 Ω ± ( 1.5% + 5d ) ± (1.5% + 5d ) ± ( 1.5% + 5d )
600 Ω ± ( 1.2% + 5d ) ± (1.2% + 5d ) ± (1.2% + 5d )
6000Ω
60 KΩ
600 KΩ
6000 kΩ
20 MΩ ± ( 2.0% + 5d ) ± ( 2.0% + 5d ) ± ( 3.0% + 5d )

▼ Capacitance (SER/PAL) : D ≤ 0.1, 0.5V(rms)

Range Accuracy
100 Hz 120 Hz 1000 Hz 10 KHz
600 pF ± (3.5% + 5d) ± (3.5% + 5d) ± (2.5% + 5d) ± (2.0% After calibration)
6000 pF ± (2.5% + 5d) ± (2.5% + 5d)  ± (2.0% + 5d) ± (1.5% After calibration)
60 nF ± (2.0% + 5d) ± (2.0% + 5d) ± (1.5% + 5d)
600 nF ± (1.5% + 5d)
6000 nF ± (1.5% + 5d) ± (1.5% + 5d)
60 uF ± (2.5% + 5d)
600 uF ± (2.5% + 5d)
6000 uF ± (2.5% + 5d) ± (2.5% + 5d)
10 mF ± (3.5% + 5d) ± (3.5% + 5d)

▼ Inductance (SER/PAL) : D ≤ 0.1, 0.5V(rms)

Range Accuracy
100 Hz 120 Hz 1000 Hz 10 KHz
600 uH ± (2.5% + 5d) ± (2.5% After calibration)
6000 uH ± (2.0% + 5d) ± (2.0% + 5d)
60 mH ± (2.0% + 5d) ± (2.0% + 5d) ± (1.5% + 5d) ± (1.5% + 5d)
600 mH ± (1.5% + 5d) ± (1.5% + 5d)
6000 mH
60 H ± (1.5% After calibration) ± (2.5% + 5d)
200 H ± (2.5% + 5d) ± (2.5% After calibration)

▼ LCR Scale range configruration

Function mode Frequency Measuring range Min. resolution
Inductance (SER/PAL) 100/120Hz 60.00 mH to 200.0 H 0.01 mH
1kHz 600.0 uH to 60.00 H 0.1 uH
10kHz 600.0 uH to 6000 mH 0.1 uH
Capacitance 100/120Hz 600.0 pF to 10.00 mF 1 pF
1kHz 600.0 pF to 600.0 uF 0.1 pF
10kHz 600.0 pF to 60.00 uF 0.1 pF
Resistance (SER/PAL) 100/120Hz 60.00 Ω to 20.00 MΩ 0.01 Ω
1kHz 60.00 Ω to 20.00 MΩ 0.01 Ω
10kHz 60.00 Ω to 20.00 MΩ 0.01 Ω
Display 97 x 56mm large LCD display
Test frequency 100 Hz/ 120 Hz/ 1 kHz/ 10 kHz
Mode L/ C/ R Function selector
Frequency selector
D/ Q/ θ selector
SER/PAL selector
Dissipation factor 0.000 to 9999
Quality factor 0.000 to 9999
θ measurement ± 90°
Calibration Open/ Short calibration
Datalogger Sampling Time Setting Range Auto: 2 seconds to 3600 seconds
Manual: Push the data logger button once will save data one time
@ Set the sampling time to 0 second
Data error no. ≤ 0.1% no. of total saved data typically
SD card Capacity 2 to 32 GB
Power supply Battery 1.5 V (AA) x 6
DC 9V adapter (optional)
Power consumption Approx. 11 mA (without SD card save data)
When the SD card saved the data will increase Approx. 25 mA

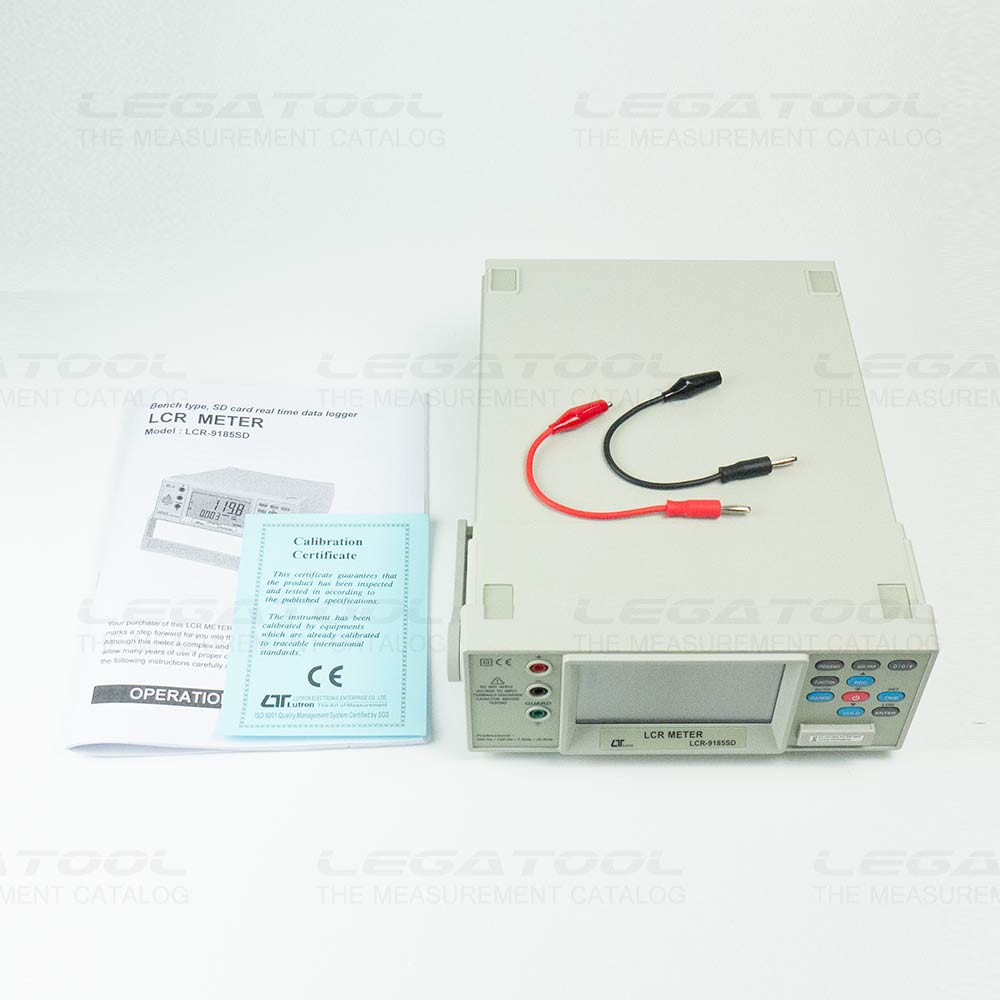

Accessories Included
  • Main unit x 1
  • Alligator clips x 1
  • Operation manual x 1
  • Calibration Certificate (from manufacturer) x 1
Accessories Included
SKULCR-9185SD
Weight0.000000
ขนาด0
ผู้ผลิตLutron
บันทึกข้อมูลไม่
Resolution Resolution depends on measurement function.
Measurement RangeL - Inductance 600 uH ถึง 200 H C - Capacitance 600 pF ถึง 10 mF R - Resistance 60 Ω ถึง 20 MΩ
ฟังก์ชั่นNo
Power SupplyAA x 6 PCs or DC 9V adapter input
ระดับการป้องกันNo
Sensor Output InterfaceNo
AccuracyAccuracy depends on measurement function.
คะแนนของคุณ

Product's Video

เครื่องวัด แอลซีอาร์ (LCR Meter) คืออะไร??

เครื่องวัดแอลซีอาร์ (LCR Meter) คืออะไร? เครื่องวัดแอล์ซีอาร์ จัดเป็นเครื่องมือวัดที่นิยมใช้โดยทั่วไปสำหรับคนที่ทำงานทางด้านไฟฟ้า และ อิเล็กโทรนิกส์ โดยใช้วัดอุปกรณ์ภายในวงจรไฟฟ้าต่างๆ (Circuit Component parts) โดยอุปกรณ์ภายในวงจรไฟฟ้าหลักๆ จะมีอยู่ 3 ชนิดใหญ่ๆ ได้แก่ ตัวเหนี่ยวนำไฟฟ้า (แอล: L), ตัวเก็บประจุ (ซี: C) และ ตัวต้านทาน (อาร์: R) ซึ่งนิยมเรียกรวมๆกันว่า แอลซีอาร์

Accessories

  • LCR-9185SD
  • Alligator clips
  • Operation manual
  • SD Card 16GB
