Lutron SL-4023SD เครื่องวัดและบันทึกระดับเสียง Class 2 | SD Card

Lutron SL-4023SD เครื่องวัดและบันทึกระดับเสียง Class 2 มาตรฐาน IEC 61672

เครื่องวัดและบันทึกเสียงแบบ Real time โดยบันทึกข้อมูลผลการวัดลงบน SD Card (รองรับ SD Card 1 ถึง 32GB) ตั้งความถี่ในการบันทึกได้ทั้งแบบ Auto หรือ Manual ช่วงการวัดแบบ Auto ที่ 30 ถึง 130 dB และแบบ Manual แบ่งเป็น 3 ช่วงการวัดคือ 30 ถึง 80 dB, 50 ถึง 100 dB, 80 ถึง 130 dB ตัวเครื่องใช้งานง่าย ด้วยไมโครโฟนรับเสียงขนาดมาตรฐาน ø0.5 นิ้ว และมาตรฐานการวัดเสียงที่ IEC61672 Class 2

เครื่องวัดเสียง เป็นเครื่องมือที่เหมาะสำหรับการใช้งานประจำวัน เช่น การวัดระดับเสียงในสถานบันเทิง, เสียงเครื่องจักร, เสียงจากระบบการเผาไหม้ในโรงงานอุตสาหกรรม หรือแม้แต่เสียงสภาพแวดล้อมต่าง ๆ

FEATURES

• ✔ ตัวเครื่องถูกออกแบบมาตาม มาตรฐาน IEC 61672 class 2
• ✔ ได้รับมาตรฐาน A & C weighting networks
• ✔ หัวไมโครโฟนขนาดมาตรฐานที่ 0.5 นิ้ว
• ✔ มีโหมด Time weighting (Fast & Slow) สามารถเลือกความไวในการตอบสนองได้
• ✔ รองรับการคาลิเบรทด้วย Sound Calibrator SC-942 (อุปกรณ์แยกจำหน่ายไม่รวมมาในชุด)
• ✔ เลือกช่วงการวัดได้ทั้งแบบ Auto และ Manual
• ✔ รองรับการปรับ adjustment สำหรับการคาลิเบรท
• ✔ ไมโครโฟนคอนเดนเซอร์ (Condenser) ให้ความแม่นยำสูง และ อายุการใช้งานยาวนาน
• ✔ บันทึกค่าการวัดลงบน SD Card แบบเรียลไทม์ โดยผลการบันทึกที่ได้จะมีข้อมูล วันที่และเวลา ระบุเอาไว้ และยังสามารถตั้งค่าความถี่ในการบันทึกแบบอัตโนมัติให้กับตัวเครื่องได้เป็น Step ได้ดังนี้ 0, 1, 2, 3, 5, 10, 30, 60, 120, 300, 600, 1800, 3600 วินาที
• ✔ การบันทึกค่าโดยผู้ใช้งาน (Manual datalogger) สามารถกำหนดตำแหน่งในการวัดที่แตกต่างกัน (1 ตำแหน่ง ถึง ตำแหน่ง 99 ตำแหน่ง)
• ✔ ดูผลการวัดที่บันทึกไว้ได้โดยไม่จำเป็นต้องติดตั้ง software โดยเสียบการ์ด SD Card กับคอมพิวเตอร์ แล้วดูผลการบันทึกไว้ได้จากโปรแกรม Excel ได้โดยตรง โดยข้อมูลที่แสดงจะมี (ค่าการวัดที่บันทึก / ปี/ เดือน/ วันที่/ ชั่วโมง/ นาที/ วินาที) และผู้ใช้งานสามารถทำกราฟเพื่อวิเคราะห์ผลเพิ่มเติมได้จากโปรแกรม Excel
• ✔ รองรับการ SD Card ขนาด 1GB ถึง 32GB (ทางเลกะแถมให้ฟรี ขนาด 32GB)
• ✔ หน้าจอแบบ LCD มีไฟ Backlight สีเขียวใช้งานได้แม้ในที่แสงสว่างน้อย
• ✔ ปิดเครื่องอัตโนมัติ เมื่อไม่ได้ใช้งาน
• ✔ ตัวเครื่องมีฟังก์ชั่นค้างค่าผลการวัดที่หน้าจอ และสามารถกดเรียกดู ค่าการวัดสูงสุด / ค่าการวัดต่ำสุดได้
• ✔ ตัวเครื่องมี Microcomputer circuit ให้ผลการวัดที่มีความแม่นยำสูง
• ✔ ตัวเครื่องใช้ไฟจาก Batteries AA จำนวน 6 ก้อน (ทางเลกะแถมให้ฟรี)
• ✔ ตัวเครื่องรองรับการใช้งานร่วมกับ Adapter DC 9V รุ่น AP-9VA (อุปกรณ์แยกจำหน่ายไม่รวมมาในชุด)
• ✔ รองรับเชื่อมต่อ COMPUTER ด้วยสาย RS232 (UPCB-02), USB PC interface (USB-01) และใช้งานร่วมกับโปรแกรม Data Acquisition Software (SW-E816) (อุปกรณ์แยกจำหน่ายไม่รวมมาในชุด)

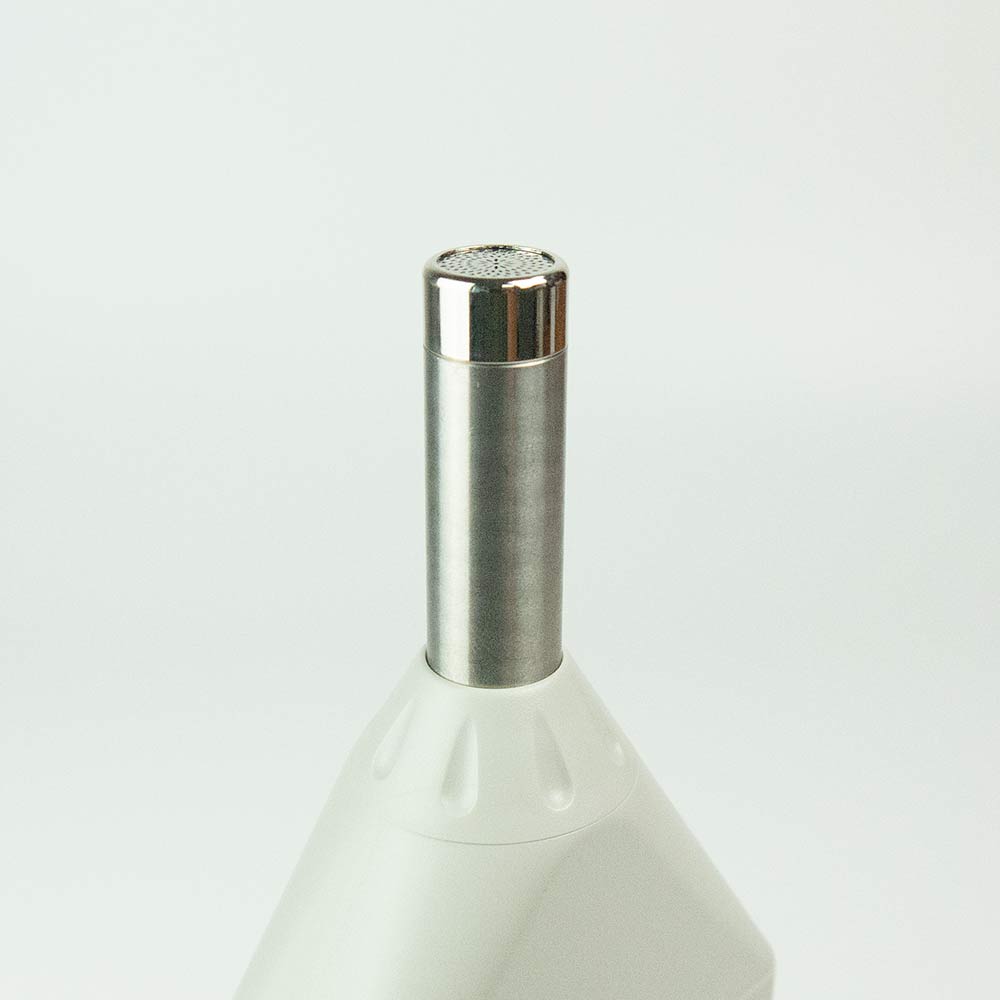

▲ หัวไมโครโฟนขนาดมาตรฐานที่ 0.5 นิ้ว

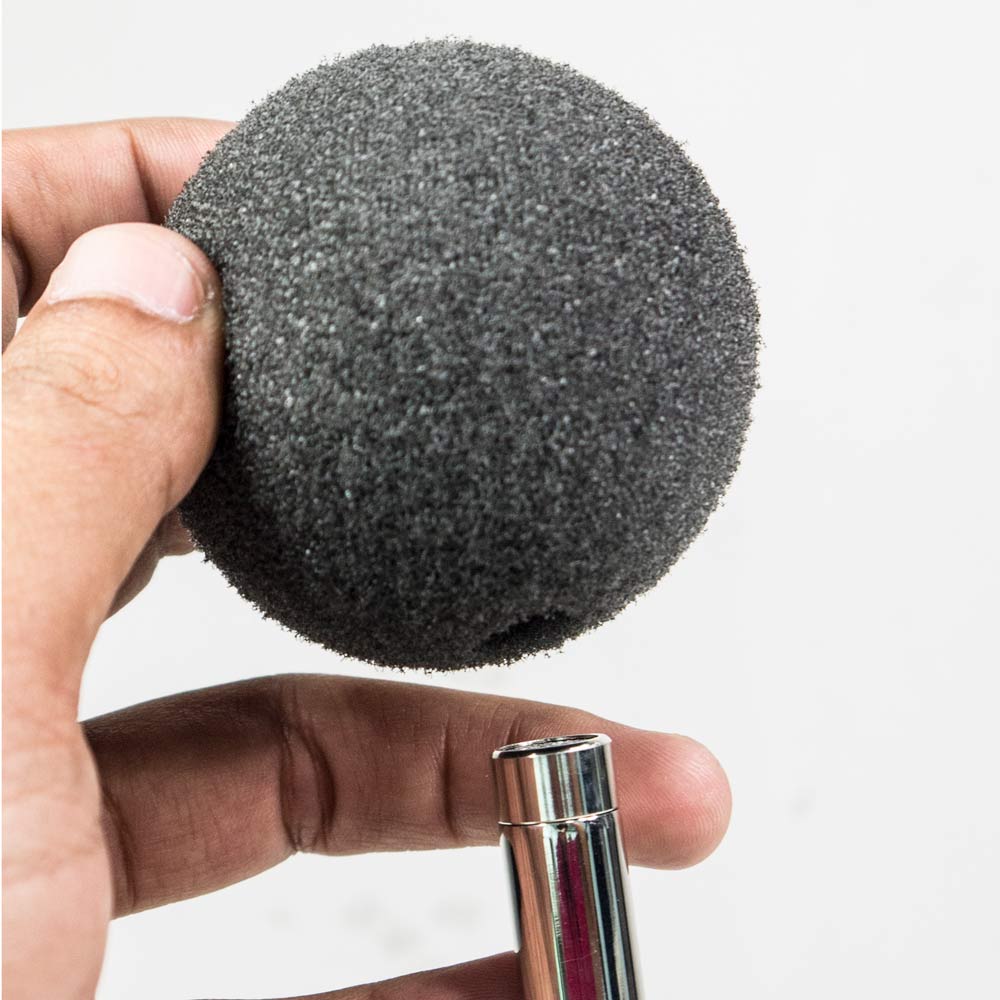

▲ ภาพแสดงเมื่อใช้งานร่วมกับฟองน้ำ Sound ball SB-01 (ทางเลกะแถมให้ฟรี)

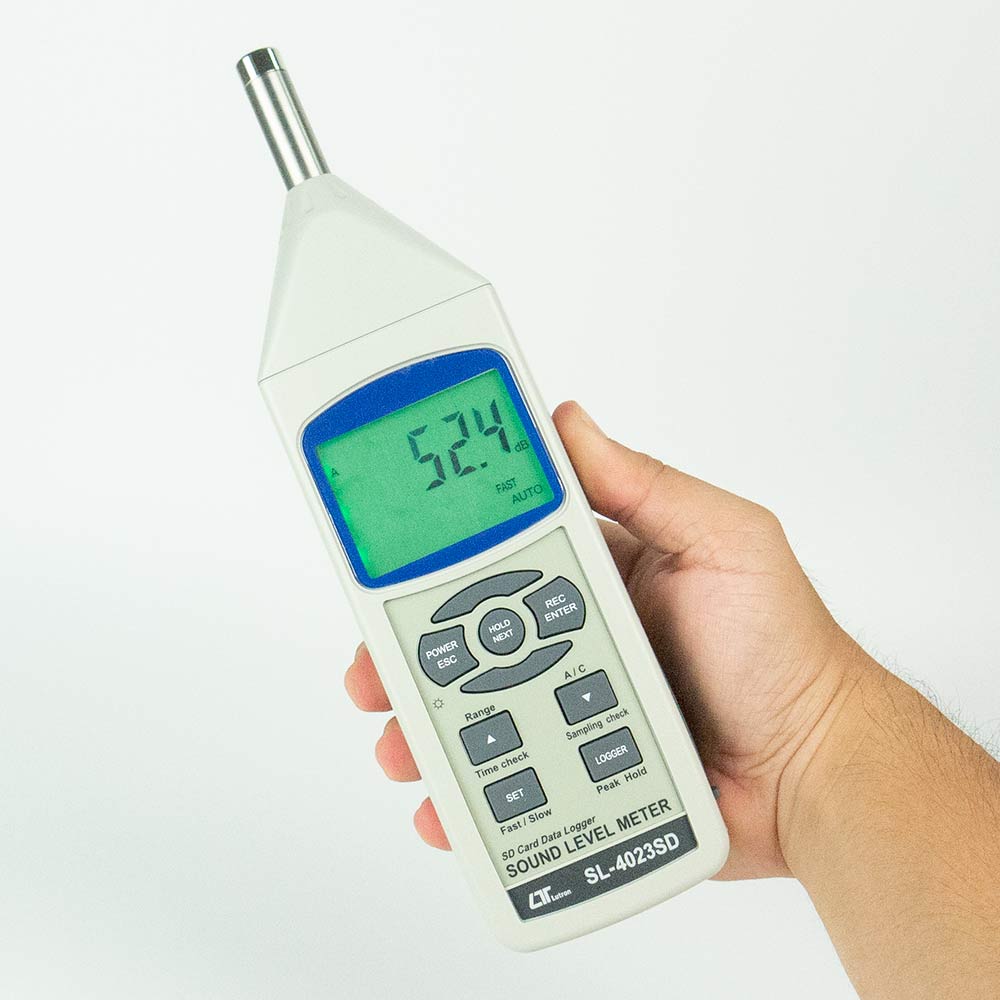

▲ ตัวเครื่องขนาดกะทัดรัด พร้อมหน้าจอแสดงผลได้คมชัด

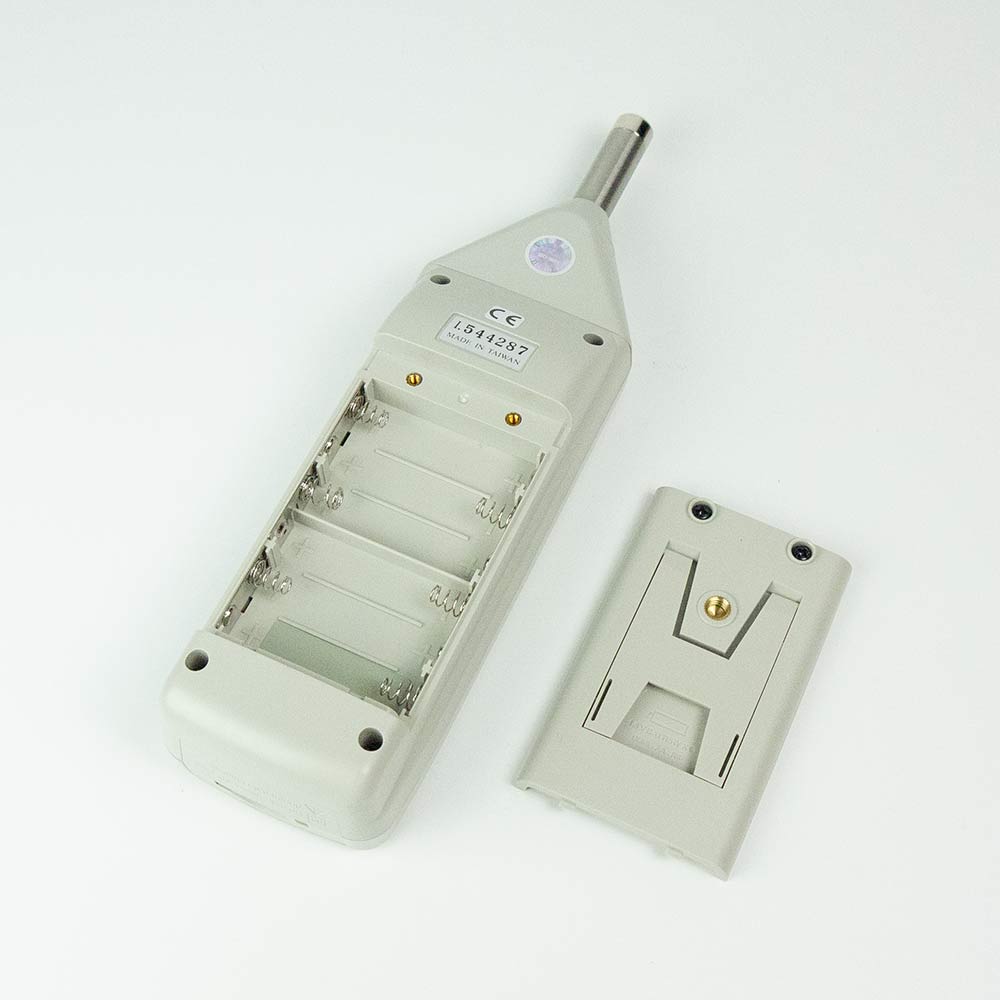

▲ ภาพแสดงด้านหลังตัวเครื่อง ช่องใส่ Battery และรูสำหรับยึดติดขาตั้ง

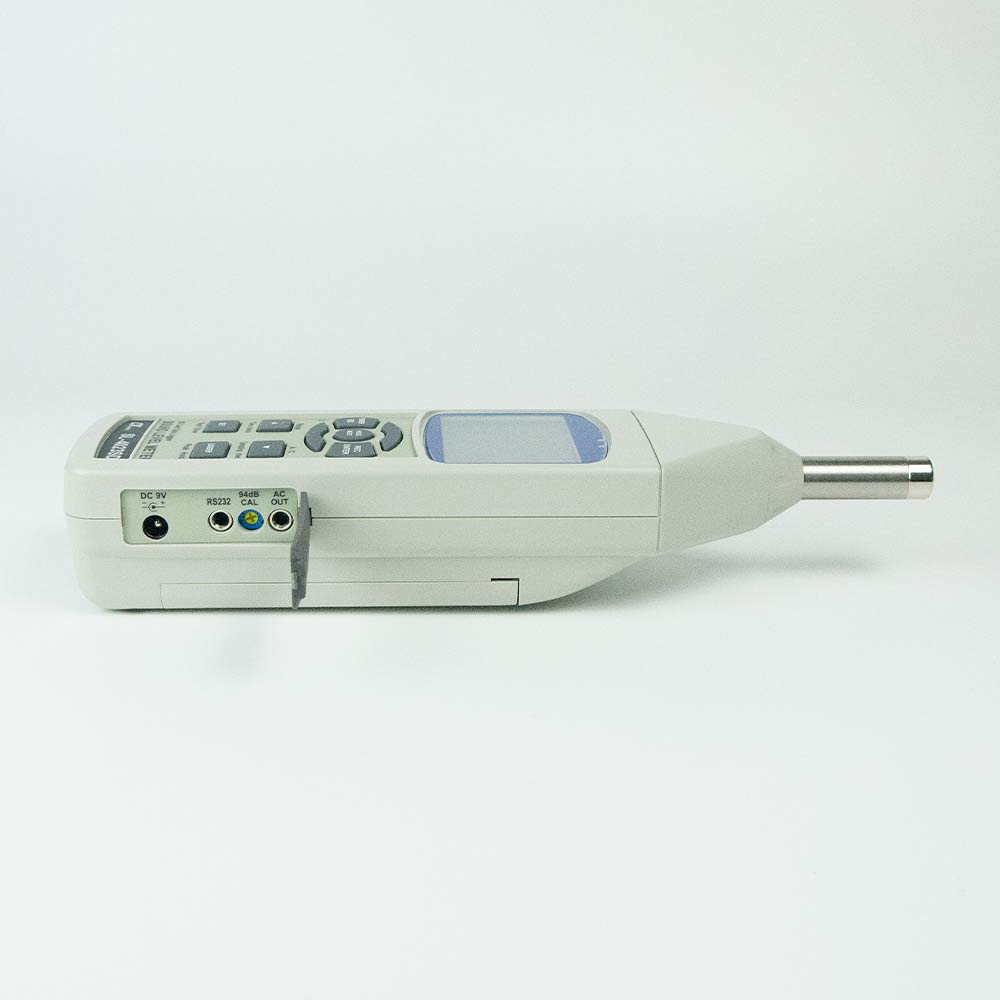

▲ ด้านข้างมีช่องต่อใช้งานร่วมกับ Computer, เสียบ Adapter 9V และ ปุ่มสำหรับคาลิเบรท

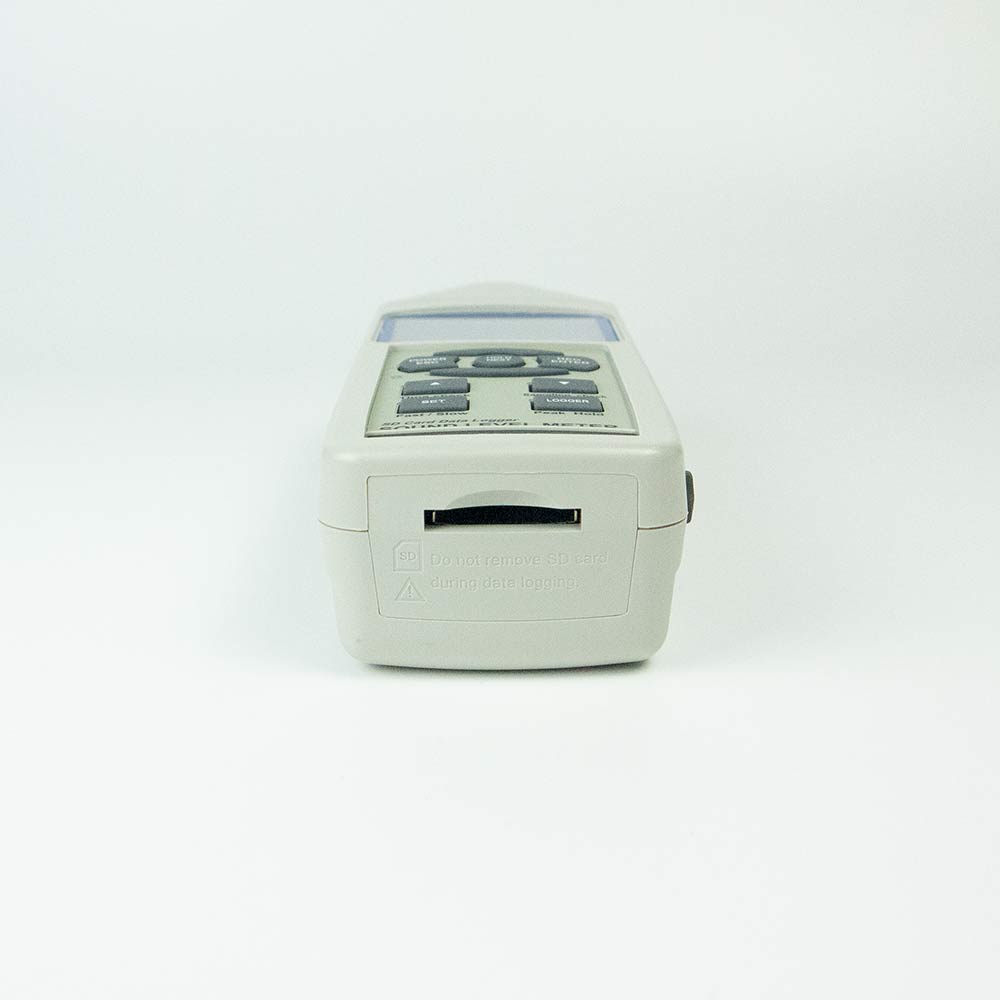

▲ ด้านล่างแสดงช่องสำหรับใส่ SD Card ในการบันทึกข้อมูล

▼ การบันทึกข้อมูลลงบน SD card และดูผลการบันทึกด้วยโปรแกรม EXCEL

การดูผลการบันทึกข้อมูล ซึ่งสามารถดูผลได้ทั้งรูปแบบการบันทึกแบบ Auto และ Manual เป็นการบันทึกลงบน SD Card (รองรับ SD Card 1GB ถึง 32GB) แสดงผลการบันทึกข้อมูลเป็นรูปแบบ "EXCEL File" เพียงนำ SD Card ที่บันทึกผลไปเสียบยังคอมพิวเตอร์ หากคอมพิวเตอร์ไม่มีช่องเสียบสามารถใช้ SD card adapter ทดแทนได้ โดยสามารถเปิดดูข้อมูลผ่านโปรแกรม EXCEL ได้ทันที หากผู้ใช้งานต้องการทำกราฟวิเคราะห์ผล ก็สามารถทำได้ด้วยตนเองผ่านโปรแกรม EXCEL เช่นกัน

▲ EXCEL data screen (for example)

▲ EXCEL graphic screen (for example)

---

▼ การใช้งานร่วมกับโปรแกรม Data Acquisition Software รุ่น SW-E816 (แยกจำหน่าย)

โปรแกรม Data Acquisition Software (SW-E816) เป็นซอฟต์แวร์เสริมสำหรับเครื่องมือวัดและบันทึกข้อมูลของแบรนด์ LUTRON ที่จะทำให้เครื่องมือวัดกับคอมพิวเตอร์สามารถทำงานร่วมกัน โดยรองรับการใช้งานร่วมกับคอมพิวเตอร์ระบบปฏิบัติการ WINDOWS
โดย Data Acquisition Software (SW-E816) จะมีฟังก์ชั่นของระบบบันทึกข้อมูล, การแสดงข้อความ, การแสดงกราฟ, การแสดงแผนภูมิ, การตั้งค่าขีดจำกัดสูง/ต่ำ ของเครื่องบันทึกข้อมูลเพื่อแจ้งเตือน, การค้นข้อมูล, รายงานข้อความ, รายงานแผนภูมิ. สามารถตั้งค่าให้ตัวเครื่องมือวัดบันทึกผลการวัดที่ได้นั้นลงคอมพิวเตอร์ได้เลย และในกรณีที่ตัวเครื่องมีหลาย Channel ตัว Software ยังช่วยให้ผู้ใช้งานการแสดงผลค่าการวัดได้พร้อมกันถึง 16 Channel ในเวลาเดียวกัน

หากผู้ใช้งานต้องการใช้ Data Acquisition Software (SW-E816) นอกจากตัว Software ที่ผู้ใช้งานต้องมีแล้วนั้น สิ่งที่จำเป็นต้องมีอีกอย่างคือสายเชื่อมต่อตัวเครื่องมือวัดเข้ากับตัวคอมพิวเตอร์ก็คือ สาย RS232 (UPCB-02), หรือ สาย USB PC interface (USB-01) เป็นอุปกรณ์แยกจำหน่ายไม่รวมมาในชุด

โปรแกรม Data Acquisition Software รุ่น SW-E816 Click!

---

▼ Specification Data | ข้อมูลจำเพาะ

Circuit	Custom one-chip of microprocessor LSI circuit
Display	LCD size: 52 mm x 38 mm LCD with green backlight (ON/OFF)
Range	Auto range: 30 to 130 dB
	Manual range: 3 range, 30 to 80 dB, 50 to 100 dB, 80 to 130 dB (50 dB on each step, with over & under range indicating)
Resolution	0.1 dB
Accuracy (23 ± 5ºC)	±3.5 dB (31.5 Hz) ±2.5 dB (63 Hz) ±2.0 dB (125 Hz) ±1.9 dB (250 Hz) ±1.9 dB (500 Hz) ±1.4 dB (1 KHz) ±2.6 dB (2 KHz) ±3.6 dB (4 KHz) ±5.6 dB (8 KHz)
Frequency weighting Network	Characteristics of A & C A weighting: The characteristic is simulated as "Human Ear Listing" response. Typical, if making the environmental sound level measurement, always select to A weighting. C weighting: The characteristic is near the "FLAT" response. Typical, it is suitable for checking the noise of machinery (Q.C check) & knowing the sound pressure level of the tested equipment.
Time weighting	Fast: 200 ms ("Fast" range is simulated the human ear response time weighting.) Slow: 500 ms ("Slow" range is easy to get the average values of vibration sound level.)
Data hold	To freeze the measurement value
Peak hold	To keep the peak (max.) measurement value
Frequency	31.5 to 8000 Hz
Microphone type	Electric condenser microphone
Microphone size	Out size, 12.7 mm DIA. (1/2 inch).
Calibration VR	Build in external calibration VR, easy to calibrate on 94 dB level by screw driver * Calibrated via external SOUND CALIBRATOR (SC-942, แยกจำหน่าย)
Calibrator	B & K (Bruel & kjaer), MULTIFUNCTION ACOUSTIC CALIBRATOR 4226
Datalogger Sampling Time Setting range	Auto : 1 second to 3600 seconds @ Sampling time can set to 1 second, but memory data may loss.
	Manual : Push the data logger button once will save data one time. @ Set the sampling time to 0 second. @ Manual mode, can also select the 1 to 99 position (Location) no.
Data storage	SD memory card 1 to 32 GB
Advanced setting	* Set clock time (Year/ Month/ Date, Hour/ Minute/ Second) * Decimal point of SD card setting * Auto power OFF management * Set beep Sound ON/OFF * Set sampling time * SD memory card Format
Over Indication	Show " - - - - "
Memory Recall	Maximum & Minimum value.
Sampling time	1 second
Functions	dB (A & C frequency weighting), Time weighting (Fast, Slow), Peak hold, Data hold, Record max/ min, Auto power off
Data Output	RS232, USB PC interface * Connect the optional RS232 cable (UPCB-02) will get the RS232 plug * Connect the optional USB cable (USB-01) will get the USB plug
AC output	AC 0.5 Vrms corresponding to each range step. * Output impedance : 600 ohm
Power off	Auto shut off saves battery life or manual off by push button.
Operating Temperature	0 to 50℃
Operating Humidity	Less than 85% R.H.
Power Supply	AAlkaline or heavy duty DC 1.5 V Battery AA x 6 * DC 9V adapter input. (AP-9VA AC/DC power adapter is optional)
Power Current	Normal operation (w/o SD card save data and LCD Backlight is OFF): Approx. DC 12 mA
	When SD card save the data but and LCD Backlight is OFF): Approx. DC 51 mA
	* If LCD backlight on, the power consumption will increase approx. 30 mA
Dimensions/ Weight	245 x 68 x 45 mm/ 489 g

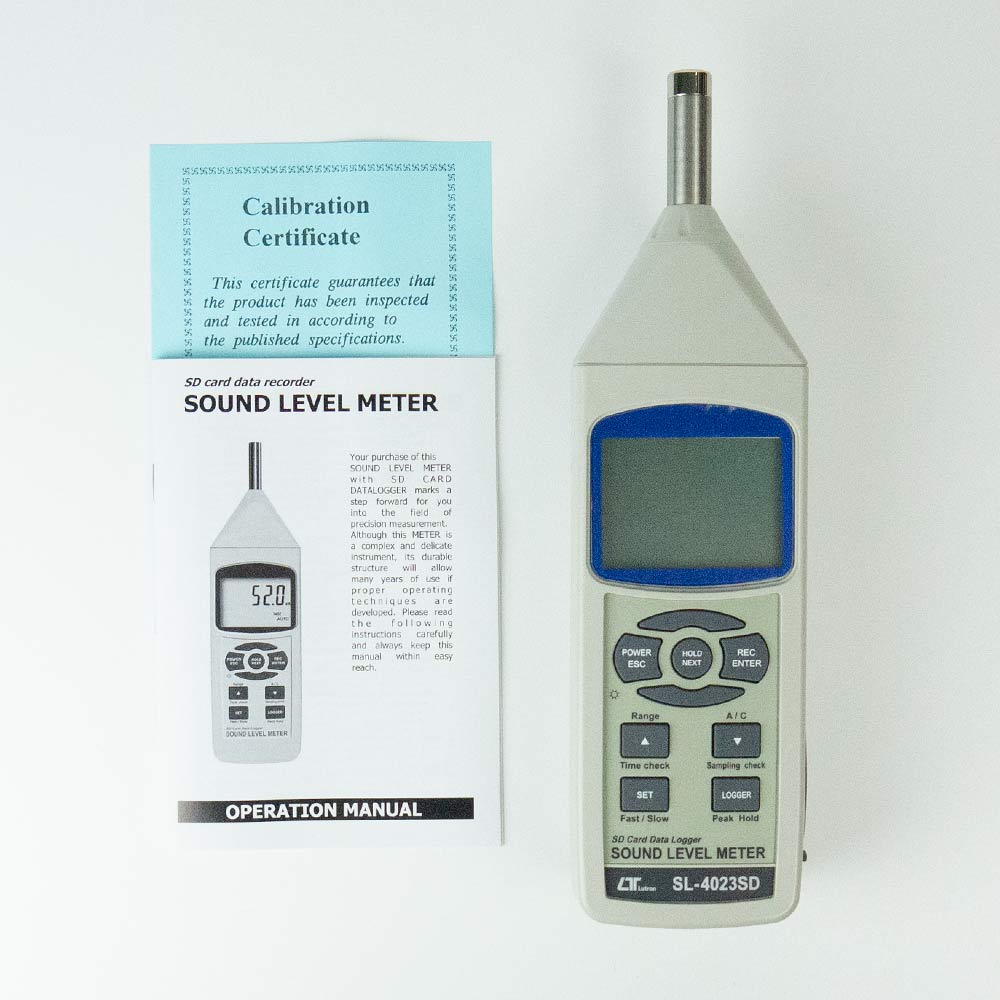

Accessories	Main Unit x1 Instruction manual x1 Calibration Certificate (from manufacture) x1
