Lutron WBGT-2010SD เครื่องบันทึกค่าดัชนีความร้อน

Lutron WBGT-2010SD เครื่องบันทึกค่าดัชนีความร้อน WBGT

เครื่องวัดดัชนีความร้อน WBGT (Indoor/ Outdoor), วัดอุณหภูมิ, อุณหภูมิความชื้น, Globe Temp, Dew point และ Wet bulb สามารถบันทึกข้อมูลและตั้งความถี่ในการบันทึกได้ตั้งแต่ 1 ถึง 3,600 วินาที ผ่านทาง SD Card พร้อมฟังก์ชั่น Alarm ด้วยเสียงเตือน, Hold, Min./ Max. Data ฟังก์ชั่นการบันทึกข้อมูล รูปแบบการบันทึกมีทั้งแบบ Auto และ Manual บันทึกลงบน SD Card (รองรับ SD Card 1 ถึง 32 GB)

ดัชนีความร้อนระดับต่างๆ ตามวิธีของ STEDMAN

FEATURES

• ✔ ค่าดัชนีความร้อน WBGT (Wet-Bulb Globe Temperature) นั้นถูกพัฒนาขึ้นมาเพื่อเป็นพื้นฐานสำคัญในการตรวจสอบและมอนิเตอร์ ในค่ายฝึกทหารของอเมริกา และแพร่หลายต่อมายังสถานที่ทำงานและสนามกีฬาต่าง ๆ ซึ่งอ้างอิงตามมาตรฐาน ISO 7243 OSHA (US Occupation Safety), JSOH (Japan Society for Occupational Health) และ SMA (Sports Medicine Australia) ในการกำหนดขีดจำกัดการได้รับความร้อนที่อนุญาตในด้านสุขภาพ, การกีฬา หรือกิจกรรมอื่น ๆ
• ✔ วัดค่า WBGT (Indoor/ Outdoor Wet bulb globe temperature), Black globe temperature, ความชื้นสัมพัทธ์, อุณหภูมิอากาศ, อุณหภูมิกระเปาะเปียก, อุณหภูมิจุดน้ำค้าง
• ✔ รองรับการตั้งค่าการแจ้งเตือน WBGT แบบเสียงเตือนและหน้าจอกระพริบ ถ้าค่า WBGT มีค่าสูงเกินกว่าที่มีการตั้งค่าไว้
• ✔ เหมาะสำหรับการใช้งานเพื่อควบคุมและตรวจสอบ สภาพแวดล้อมที่มีความร้อนสูง สำหรับการทำกิจกรรมต่าง ๆ เพื่อป้องกันการเกิดอันตรายต่อสุขภาพ
• ✔ การวัดค่า Globe temperature ใช้ Pt sensor ให้ความแม่นยำสูง
• ✔ ตอบสนองการวัดความชื้นสัมพัทธ์ได้อย่างรวดเร็ว
• ✔ เซนเซอร์ทรงกลมขนาด ø75mm ทำจากทองเหลืองรมดำ จำลองการวัดค่าแบบรังสีความร้อน
• ✔ บันทึกค่าการวัดลงบน SD Card แบบเรียลไทม์ โดยผลการบันทึกที่ได้จะมีข้อมูล วันที่และเวลา ระบุเอาไว้ และยังสามารถตั้งค่าความถี่ในการบันทึกแบบอัตโนมัติให้กับตัวเครื่องได้เป็น Step ได้ดังนี้ 0, 1, 2, 3, 5, 10, 30, 60, 120, 300, 600, 1800, 3600 วินาที
• ✔ การบันทึกค่าโดยผู้ใช้งาน (Manual datalogger) สามารถกำหนดตำแหน่งในการวัดที่แตกต่างกัน (1 ตำแหน่ง ถึง ตำแหน่ง 99 ตำแหน่ง)
• ✔ ดูผลการวัดที่บันทึกไว้ได้โดยไม่จำเป็นต้องติดตั้ง software โดยเสียบการ์ด SD Card กับคอมพิวเตอร์ แล้วดูผลการบันทึกไว้ได้จากโปรแกรม Excel ได้โดยตรง โดยข้อมูลที่แสดงจะมี (ค่าการวัดที่บันทึก / ปี/ เดือน/ วันที่/ ชั่วโมง/ นาที/ วินาที) และผู้ใช้งานสามารถทำกราฟเพื่อวิเคราะห์ผลเพิ่มเติมได้จากโปรแกรม Excel
• ✔ รองรับการ SD Card ขนาด 1GB ถึง 32GB (ทางเลกะแถมให้ฟรี ขนาด 32GB)
• ✔ หน้าจอแบบ LCD มีไฟ Backlight สีเขียวใช้งานได้แม้ในที่แสงสว่างน้อย
• ✔ ปิดเครื่องอัตโนมัติ เมื่อไม่ได้ใช้งาน
• ✔ ตัวเครื่องมีฟังก์ชั่นค้างค่าผลการวัดที่หน้าจอ และสามารถกดเรียกดู ค่าการวัดสูงสุด / ค่าการวัดต่ำสุดได้
• ✔ ตัวเครื่องมี Microcomputer circuit ให้ผลการวัดที่มีความแม่นยำสูง
• ✔ ตัวเครื่องใช้ไฟจาก Batteries AA จำนวน 6 ก้อน (ทางเลกะแถมให้ฟรี)
• ✔ ตัวเครื่องรองรับการใช้งานร่วมกับ Adapter DC 9V รุ่น AP-9VA (แยกจำหน่ายไม่รวมมาในชุด)
• ✔ รองรับเชื่อมต่อกับ COMPUTER ด้วยสาย RS232 (UPCB-02), USB PC interface (USB-01) และใช้งานร่วมกับโปรแกรม Data Acquisition Software (SW-U801-WIN) (แยกจำหน่ายไม่รวมมาในชุด)

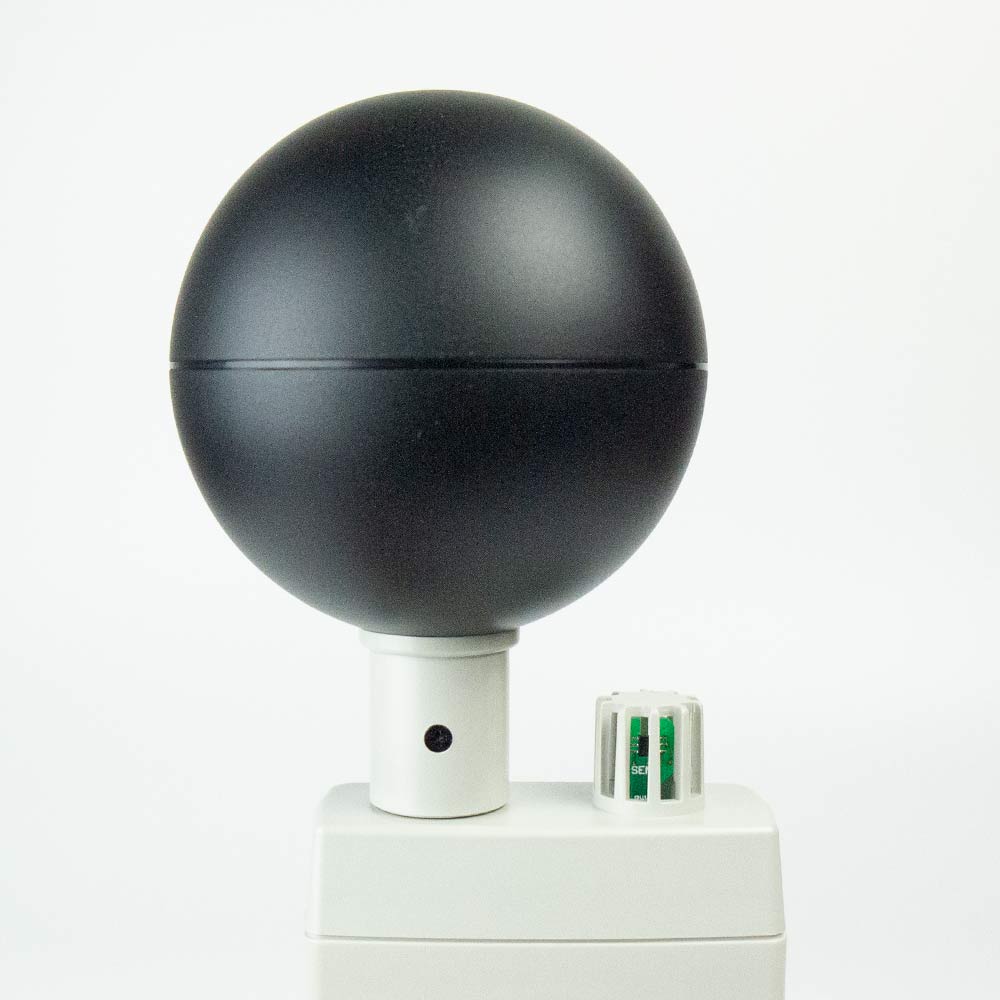

▲ เซนเซอร์ทรงกลมขนาด ø75mm ทำจากทองเหลืองรมดำ จำลองการวัดค่าแบบรังสีความร้อน

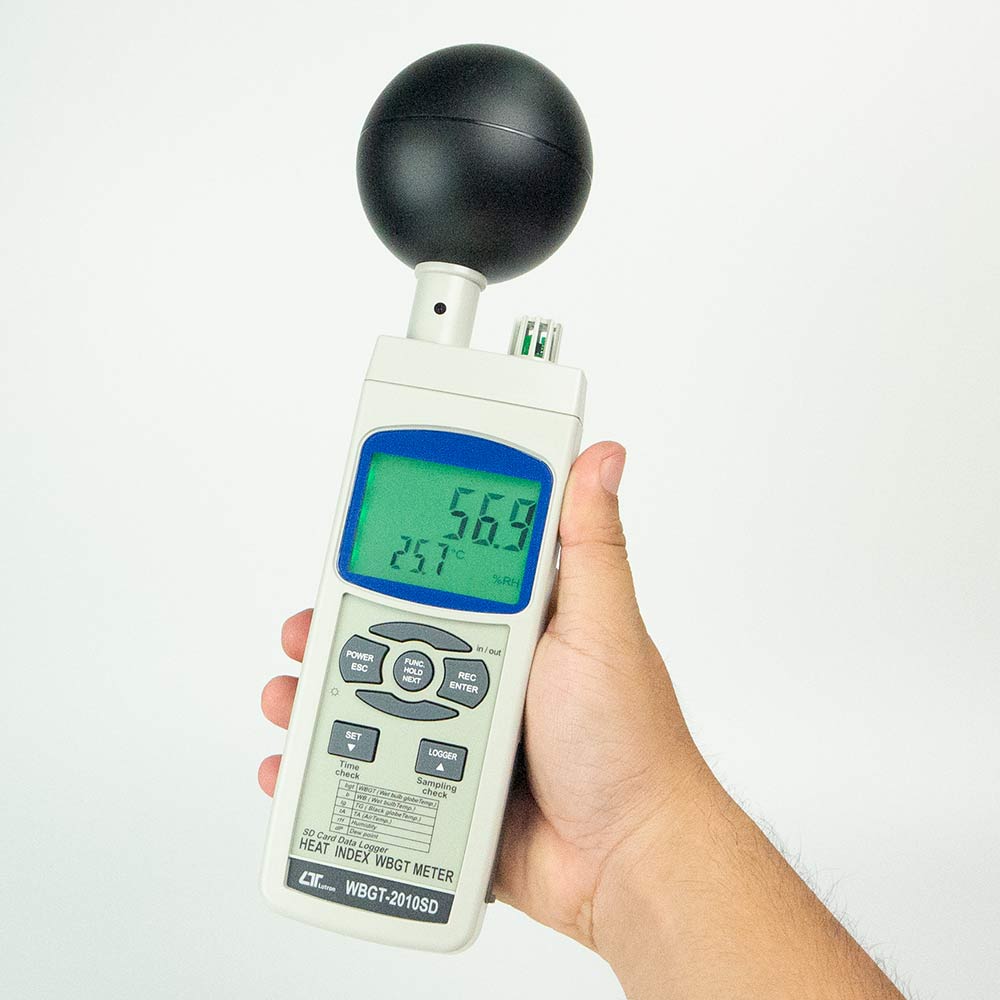

▲ หน้าจอแสดงผล LCD ขนาดใหญ่

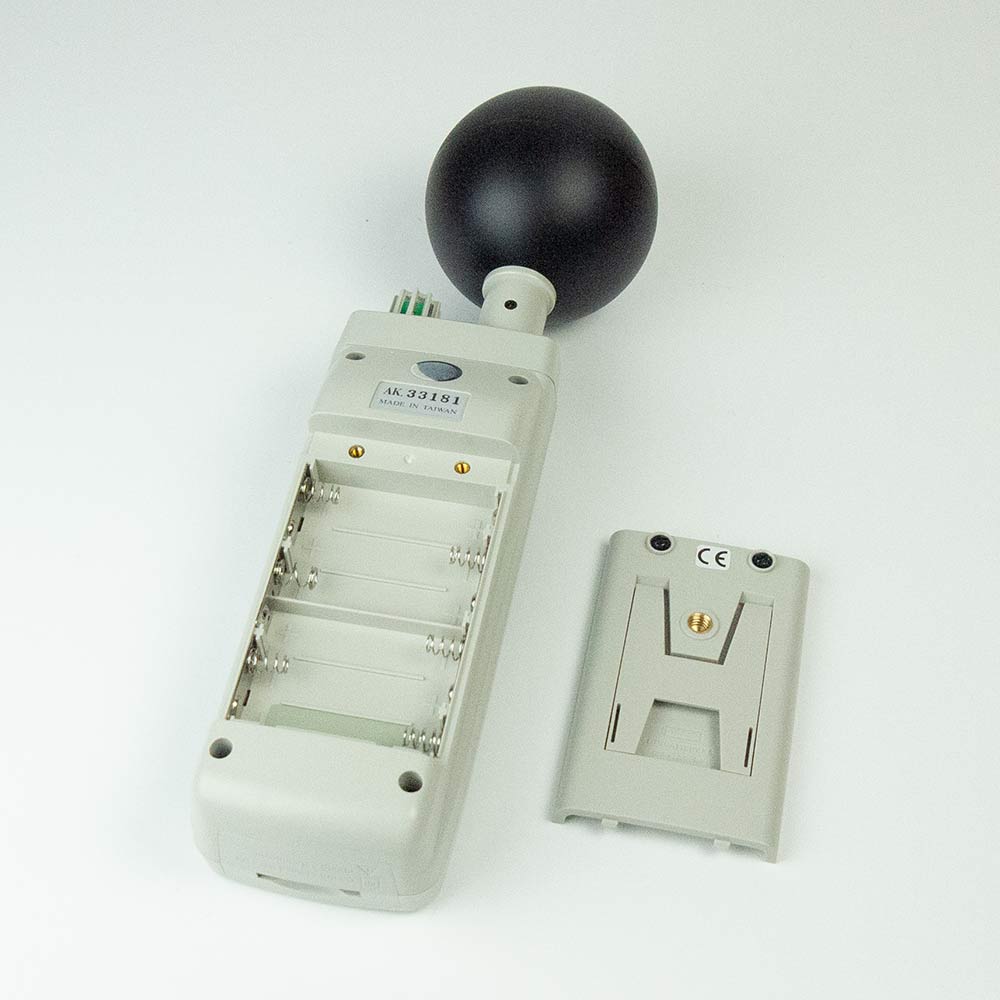

▲ ภาพแสดงด้านหลังตัวเครื่อง ช่องใส่ Battery และรูสำหรับยึดติดขาตั้ง

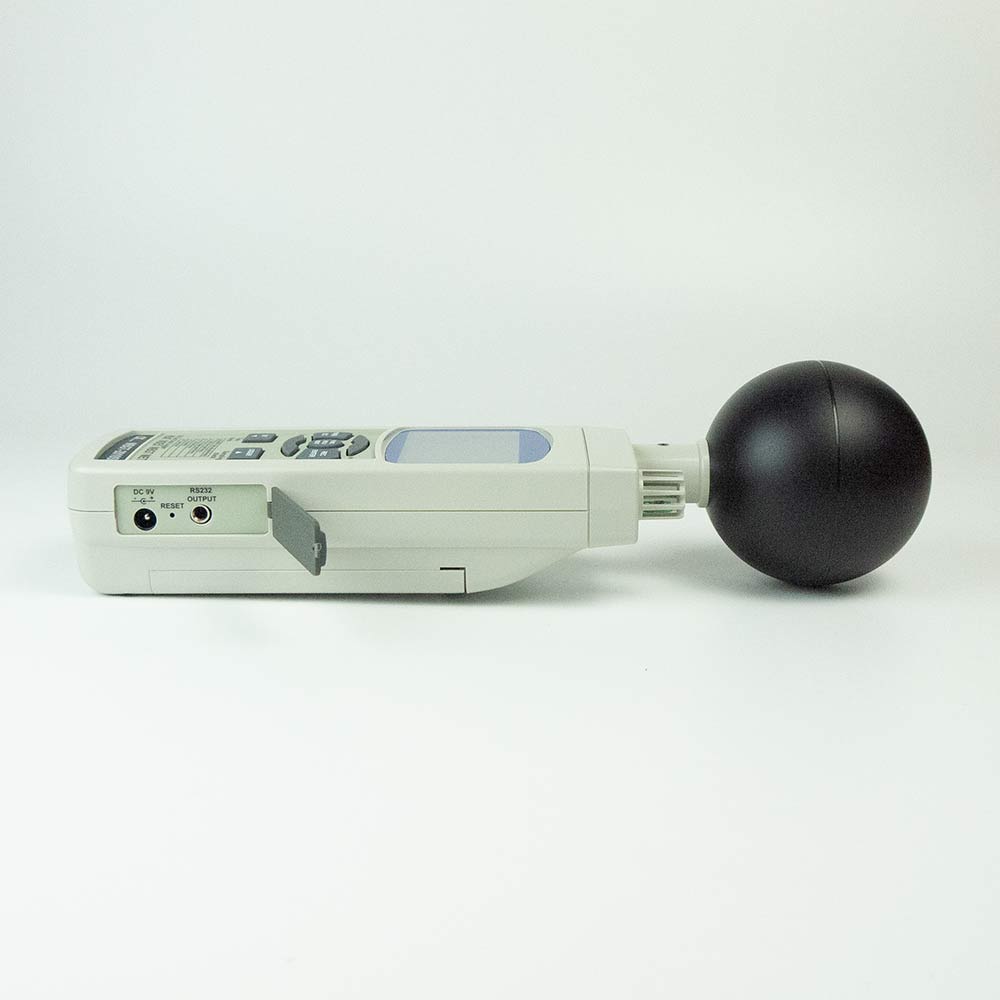

▲ ด้านข้างมีช่องต่อใช้งานร่วมกับ Computer และเสียบ Adapter 9V

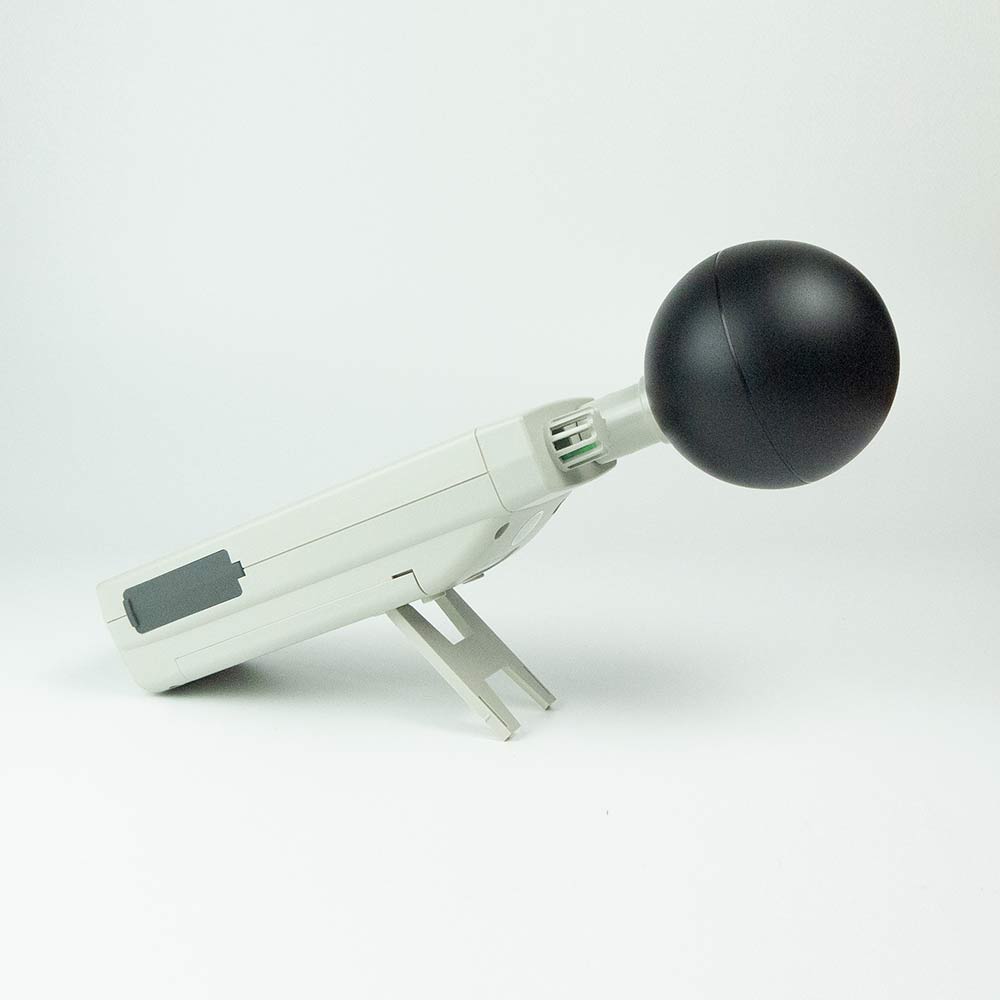

▲ มีขาตั้งแบบพับเก็บได้ในตัว สะดวกต่อการใช้งาน

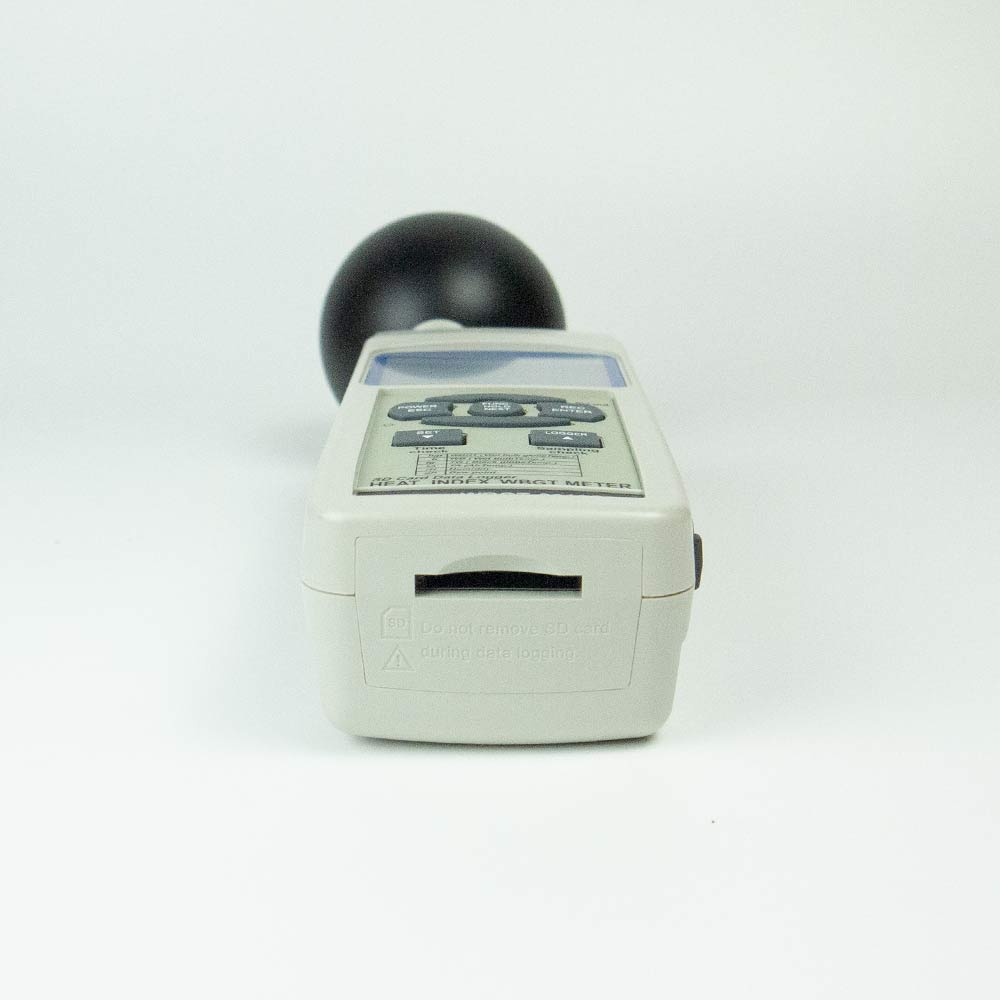

▲ ด้านล่างแสดงช่องสำหรับใส่ SD Card ในการบันทึกข้อมูล

การบันทึกข้อมูลลงบน SD card และดูผลการบันทึกด้วยโปรแกรม EXCEL

การดูผลการบันทึกข้อมูล ซึ่งสามารถดูผลได้ทั้งรูปแบบการบันทึกแบบ Auto และ Manual เป็นการบันทึกลงบน SD Card (รองรับ SD Card 1GB ถึง 32GB) แสดงผลการบันทึกข้อมูลเป็นรูปแบบ "EXCEL File" เพียงนำ SD Card ที่บันทึกผลไปเสียบยังคอมพิวเตอร์ หากคอมพิวเตอร์ไม่มีช่องเสียบสามารถใช้ SD card adapter ทดแทนได้ โดยสามารถเปิดดูข้อมูลผ่านโปรแกรม EXCEL ได้ทันที หากผู้ใช้งานต้องการทำกราฟวิเคราะห์ผล ก็สามารถทำได้ด้วยตนเองผ่านโปรแกรม EXCEL เช่นกัน

EXCEL data screen (for example)

การใช้งานร่วมกับโปรแกรม Data Acquisition Software (แยกจำหน่าย)

โปรแกรม Data Acquisition Software (SW-U801-WIN) คือซอฟต์แวร์สำหรับเครื่องมือวัดและบันทึกข้อมูลของแบรนด์ LUTRON ที่ใช้งานร่วมกับระบบปฏิบัติการ WINDOWS หากผู้ใช้งานต้องการใช้ SW-U801-WIN Data Acquisition Software จำเป็นต้องมีสาย RS232 (UPCB-02), USB PC interface (USB-01) เป็นอุปกรณ์แยกจำหน่ายไม่รวมมาในชุด

Circuit	Custom one-chip of microprocessor LSI circuit.
Display	LCD size : 52 mm x 38 mm LCD with green backlight (ON/OFF) Channels
WBGT alarm setting	Adjustable WBGT alarm setting, if the WBGT value over the alarm threshold, the buzzer will sound along with the flashing Display
Datalogger Sampling Time Setting range	Auto: 1 second to 3600 seconds @Step : 0, 1, 2, 3, 5, 10, 30, 60, 120, 300, 600, 1800, 3600 seconds @Sampling time can set to 1 second but memory data may loss
	Manual: Push the data logger button once will save data one time. @ Set the sampling time to 0 second @ Manual mode, can also select the 1 to 99 position ( Location ) no.
Memory Card	SD memory card. 1 GB to 32 GB
Advanced setting	* Set clock time (Year / Month / Date , Hour / Minute / Second) * Decimal point of SD card setting * Auto power OFF management * Set beep Sound ON/OFF * Set temperature unit to or ℃ ℉ * Set sampling time * SD memory card Format
Power Current	Normal operation (w/o SD card save data and LCD Backlight is OFF): Approx. DC 8.5 mA
	When SD card save the data but and LCD Backlight is OFF): Approx. DC 30 mA
	* AIf LCD backlight on, the power consumption will increase approx. 14 mA
Weight	278 g/ 0.61 LB (meter only)
Dimension	Meter: 177 x 68 x 45 mm. Black brass ball: ø75 mm

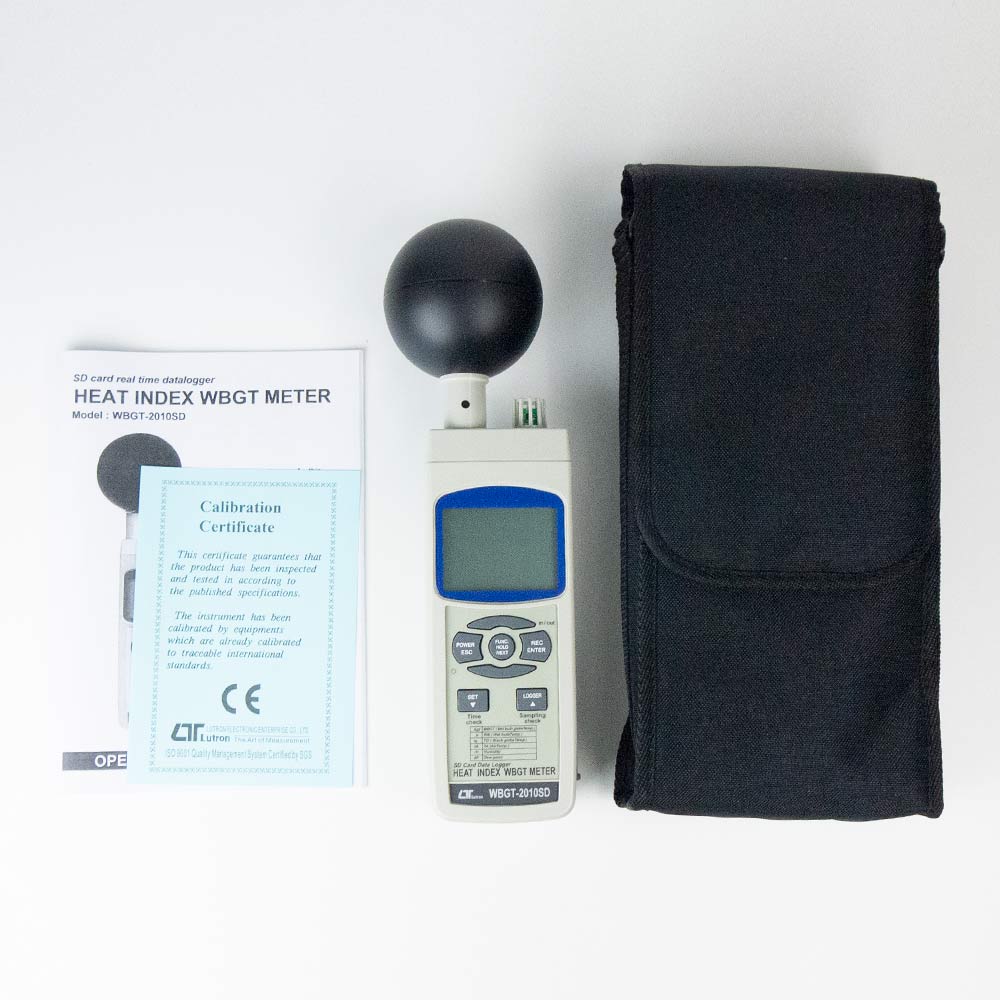

Accessories	Main Unit x1 Instruction manual x1 Calibration Certificate (from manufacture) x1
