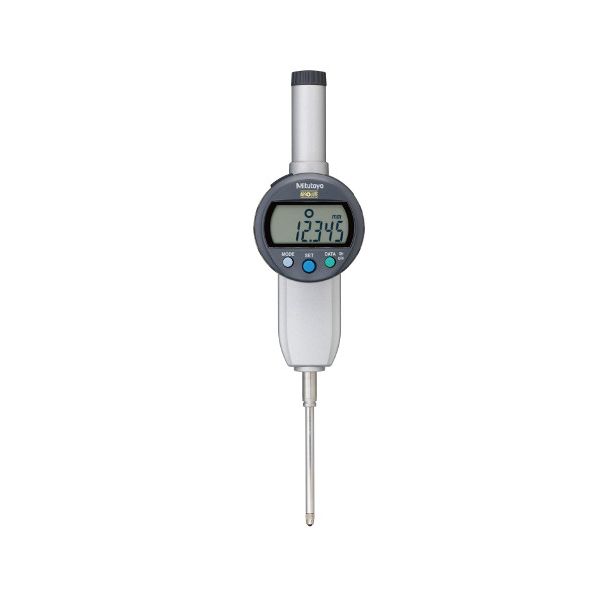

Mitutoyo M-543-492B ABS Digimatic Indicator ID-C (2

SKU
M-543-492B
สินค้าหมด

หน้าจอ LCD ขนาดใหญ่
ปุ่มกดง่ายด้วย 3 ปุ่มขนาดใหญ่
ฟังก์ชั่นมากมายที่ช่วยในการวัดค่า
หน้าจอสามารถปรับหมุนได้ 330°
ABS (ABSOLUTE) Sensor
ยี่ห้อ Mitutoyo, Japan

Mitutoyo M-543-492B ABS Digimatic Indicator ID-C (2")

Range: 2"
Resolution: .0005" / .0001" / .00005" / 0.001mm / 0.01mm
Overall accuracy: .0002"
Measuring force: 2.3N or less
Unit type: Inch / Metric
Type: flat-back, ASME/ANSI/AGD

Mitutoyo M-543 ABS Digimatic Indicator ID-C Series

ABS Digimatic Indicator ID-C คือ ดิจิตอลไดอัลแบบมาตรฐาน ด้วยหน้าจอ LCD พร้อมตัวอักษรขนาด 11mm (จากเดิม 8.5mm) ที่จะช่วยให้คุณมองเห็นได้ชัดเจนยิ่งขึ้น และยังมีปุ่มขนาดใหญ่ถึง 3 ปุ่ม ทำให้ง่ายในการใช้งาน ด้วยรูปแบบที่ถูกออกแบบมาให้ง่ายต่อการใช้งานมากที่สุด นอกจากนี้ยังมีฟังก์ชั่นมากมายที่ช่วงในการวัดค่าต่าง ๆ รวมไปถึงความสามารถในการคำนวณค่าความคลาดเคลื่อน, hold data และการเปรียบเทียบค่าการวัดต่าง ๆ

เทคโนโลยี The ABS (ABSOLUTE) Sensor

ต้นฉบับเทคโนโลยีจาก Mitutoyo  ABS (ABSOLUTE) Sensor ที่จะช่วยให้คุณสามารถย้ายสถานที่ในการวัดได้ แม้ว่าเครื่องจะปิดอยู่ คุณสามารถเริ่มการวัดในจุดต่อไปได้อย่างรวดเร็ว นอกจากนี้ในโหมดการวัด ABS ยังสามารถเรียกคืนค่าการวัดหลังจากทำการวัดค่าในโหมด INC ซึ่งจะสามารถปรับค่า zerosetting ได้ในทุกตำแหน่งช่วยเพิ่มประสิทธิภาพในการทำงาน

หน้าจอ LCD ขนาดใหญ่

หน้าจอ LCD ขนาดใหญ่ พร้อมด้วยตัวอักษรขนาด 11mm ที่มีขนาดใหญ่ขึ้นถึง 1.5 เท่าจากเดิม (ของเดิม 8.5mm) ช่วยในการอ่านค่าการวัดได้ง่ายขึ้น

3 ปุ่มกดขนาดใหญ่

ด้วยการออกแบบปุ่มกดใหม่ทั้ง 3 ปุ่มให้มีขนาดที่ใหญ่ขึ้น ทำให้ง่ายต่อการกดและการใช้งาน

3 buttons 3 buttons operation



หลากหลายฟังก์ชั่นรองรับในการวัดค่า

  • Zero - Setting function (INC measurement mode)
  • Preset function (ABS scale origin setting)
  • Switching the direction
  • Judging the tolerance
  • 330° rotary display
  • Resolution switching (For 0.001mm or .00005" resolution models)
  • Display value holding (When no external device is connected)
  • Calculation: f(x) =Ax
  • Data output (When connected to an external device)
  • Function locking
  • Low battery voltage alarm
  • Error alarm

Specification Mitutoyo M-543 ABS Digimatic Indicator ID-C Series

Metric
w/ lug flat-back Range Resolution Overall accuracy* Measuring force Remarks
M-543-390 M-543-390B 12.7mm 0.001mm 0.003mm 1.5N or less
M-543-394 M-543-394B 0.4N - 0.7N Low Measuring force
M-543-470B 25.4mm 1.8N or less
M-543-490B 50.8mm 0.005mm 2.3N or less
M-543-400 M-543-400B 12.7mm 0.01mm 0.02mm 0.9N or less
M-543-404 M-543-404B 0.2N - 0.5N Low Measuring force
M-543-474B 25.4mm 1.8N or less
M-543-494B 50.8mm 0.04mm 2.3N or less

* Hysteresis: 0.001mm/0.01mm Resolution Type: 0.002mm, 0.01mm Resolution Type: 0.02mm
* Repeatability: 0.001mm/0.01mm Resolution Type: 0.002mm, 0.01mm Resolution Type: 0.02mm

Inch/Metric
w/ lug flat-back Range Resolution Overall accuracy* Measuring force Remarks
M-543-391 M-543-391B .5" .0005" / .0001" /
.00005" / 0.001mm
/ 0.01mm
.0001" 1.5N or less
M-543-392 M-543-392B
M-543-395 M-543-395B 0.4N - 0.7N Low Measuring force
M-543-396 M-543-396B Low Measuring force
M-543-471B 1" 1.8N or less**
M-543-472B
M-543-491B 2" .0002" 2.3N or less**
M-543-492B
M-543-401 M-543-401B .5" .0005" / 0.01mm .001" 0.9N or less
M-543-402 M-543-402B
M-543-405 M-543-405B 0.2N - 0.5N Low Measuring force
M-543-406 M-543-406B Low Measuring force
M-543-475B 1" 1.8N or less**
M-543-476B
M-543-495B 2" .0015" 2.3N or less**
M-543-496B

* Hysteresis: .0005"/.0001"/.0005"0.001mm/0.01mm Resolution Type: .00010"/0.002mm, .0005"/0.01mm Resolution Type: .0010"/0.02mm
* Repeatability: 0005"/.0001"/.0005"0.001mm/0.01mm Resolution Type: .00010"/0.002mm, .0005"/0.01mm Resolution Type: .0005"/0.02mm
** Applies for a spindle orientation between the spindles

Setting measuring force on low measuring force models

543-404 / 404B / 405 / 405B / 406 / 406B 543-394 / 394B / 395 / 395B / 396 / 396B
Spindle orientation Spring Weight Max. measuring force Spindle orientation Spring Weight Max. measuring force
Pointing
vertically
downward
Yes Yes 0.5N or less Pointing
vertically
downward
Yes Yes 0.7N or less
Yes No 0.4N or less Yes No 0.6N or less
No Yes 0.3N or less No Yes 0.4N or less
No No 0.2N or less No No Not guaranteed
Horizontal Yes No 0.3N or less Horizontal Not guaranteed



Dimensions Mitutoyo M-543 ABS Digimatic Indicator ID-C Series

M-543 Dimension
