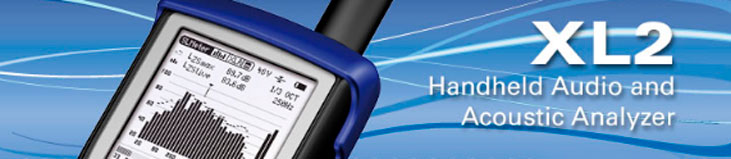

NTi XL2 เครื่องวิเคราะห์เสียงและไมโครโฟน (Handheld Audio And Acoustic Analyzer)

SKU

NTi-XL2

Skip to the beginning of the images gallery

สินค้าหมด

เครื่องวัดและวิเคราะห์เสียง (Handheld Audio & Acoustic Analyzer)
รองรับการวิเคราะห์เสียงและวัดการสั่นสะเทือนในเครื่องเดียวมาตรฐานระดับมืออาชีพ
สะดวกต่อผู้ใช้งานด้วยเมนูที่สามารถปรับแต่งได้ง่าย,
ให้ค่าการวัดที่น่าเชื่อถือ, รองรับฟังก์ชั่นการวัดที่หลากหลาย
มาตรฐาน Class 1 (ใช้คู่กับไมโครโฟนรุ่น M2211)
มาตรฐาน Class 2 (ใช้คู่กับไมโครโฟนรุ่น M4260)
ยี่ห้อ NTi | Made in Switzerland

อุปกรณ์ในชุดเฉพาะตัวเครื่อง ไมโครโฟนแยกจำหน่าย

หมวดหมู่: NTi, Home page recommended, เครื่องวัดเสียง

รายละเอียด

NTi XL2 เครื่องวิเคราะห์เสียงและไมโครโฟน (Handheld Audio & Acoustic Analyzer)

สินค้าแบรนด์ NTi เครื่องวัดและวิเคราะห์เสียง รุ่น XL2 (Handheld Audio & Acoustic Analyzer) จากประเทศ Switzerland เป็นเครื่องมือที่รองรับการวิเคราะห์เสียงและวัดการสั่นสะเทือนได้ในเครื่องเดียวมาตรฐานระดับมืออาชีพ ตัวเครื่องมาพร้อมฟังก์ชันการใช้งานที่มากมาย มีตัวเลือกการวิเคราะห์ที่หลากหลาย ตัวอุปกรณ์ที่มีความแม่นยำจึงนิยมใช้ในงานที่ต้องการกำหนดค่ามาตรฐาน ในการตั้งค่าและการแก้ไขปัญหาในงานด้านเกี่ยวกับเสียง นอกจากนี้ยังสามารถใช้ในการตรวจสอบขั้วสายเคเบิลที่ถูกต้องของลำโพง (cables can be measured for correct polarity) และระยะเวลาของการ delay

ตัวเครื่องมีฟังก์ชั่นในการวัดระดับเสียง (Sound level) และแสดงค่าสเปกตรัม (Spectral) ในหน้าจอได้ โดยที่ผู้ใช้งานสามารถกำหนดค่า Limit value ในการแสดงผลได้ด้วยตนเอง

นอกจากนั้นส่วนในการใช้งานระดับ Advanced applications จะเป็นในงานด้านความชัดเจนของคำพูด (Speech intelligibility), การวิเคราะห์การสั่นสะเทือน (Vibration analysis), การก้องของเสียง (Reverberation), ตรวจสอบฉนวนกันเสียง (Sound insulation) และอื่นๆ

XL2 Standard Functions

▲ ฟังก์ชั่นวัดระดับเสียง (Sound Level Meter)
XL2 พร้อมไมโครโฟนที่ใช้วัดเป็นเครื่องวัดระดับเสียงที่แม่นยำ สามารถวัดผลทั้งหมดได้พร้อมๆ กัน เช่น Leq, Lmin, Lmax และ LCpeak พร้อมค่าความถ่วงน้ำหนักความถี่ A, C, Z และค่าถ่วงน้ำหนักเวลา Fast, Slow และ Impulse (optional)

▲ ฟังก์ชั่นวิเคราะห์สเปคตรัมของเสียง (Spectral Analyzer)
RTA คือการวิเคราะห์แบบเรียลไทม์เพื่อเพิ่มประสิทธิภาพของระบบเสียง นอกจากระดับบรอดแบนด์ แล้ว XL2 ยังวัดค่าสเปคตรัมของ 1/3 หรือ 1/1 octave band ได้แบบเรียลไทม์อีกด้วย

▲ ฟังก์ชั่นการวิเคราะห์ FFT Analyzer
การวิเคราะห์ FFT แบบเรียลไทม์ เป็นเครื่องมือในอุดมคติสำหรับการตรวจจับ comb filters และความถี่เรโซแนนซ์ XL2 สามารถวัดระดับที่แท้จริงและเวลาเฉลี่ยระดับ Leq ในสามช่วงความถี่ได้

▲ ฟังก์ชั่น Polarity, Delay, Oscilloscope
ฟังก์ชันการวัดอื่นๆ เป็นตัวกำหนด Polarity ของลำโพง ช่วยตั้งค่าดีเลย์ไลน์ หรือแสดงสัญญาณออสซิลโลสโคปในช่วงอัตโนมัติ

▲ ฟังก์ชั่นวิเคราะห์เสียง (Audio Analyzer)
ด้วย XLR ที่สมดุลและอินพุต RCA ที่ไม่สมดุล XL2 เป็นเครื่องวิเคราะห์เสียงที่มีประสิทธิภาพสูง ที่วัดความสมดุลได้พร้อมกัน ระดับ RMS ความถี่และความเพี้ยนฮาร์มอนิก (THD + N)

▲ ฟังก์ชั่นวัดค่าความก้องสะท้อนของเสียง RT60 (Reverberation Time 60)
วัดค่าความก้องสะท้อนของเสียง RT60 ในห้องด้วยทริกเกอร์อัตโนมัติจากอิมพัสส์ หรือแหล่งกำเนิดเสียงสีชมพู (pink noise)

XL2 Technical Specifications

▼ SOUND LEVEL METER

Product Configuration in accordance with IEC 61672 / ANSI S1.4	XL2 with M2230 microphone Class 1 certified with Shroud XL2 with M2211 or M2215 microphone Class 1 Frequency response XL2 with M4261 microphone Class 2
Complying Standards	IEC 61672, IEC 60651, IEC 61260, IEC 60804, ANSI S1.4, ANSI S1.43, DIN 45657
Functions	SPL actual, Lmin, Lmax, Lpeak, Leq, gliding Leq Optional: Percentile statistics, sound exposure level, takt maximal level All measurement results simultaneously available Correction value measurement wizard Logging all data or subsets in selectable intervals Recording of wav files and voice notes Limit monitoring showing exceeding sound levels Digital I/O interface for external peripherals control
Weighting	Frequency weighting: A, C, Z (simultaneous) Time weighting: Fast, Slow, Peak, optional: Impulse
Details	Measurement bandwidth (-3dB): 4.4 Hz to 23.0 kHz Level resolution: 0.1 dB Internal noise: 1.3 µV A-weighted
Real-Time Analyzer RTA	Wide band 1/1 octave band: 8 Hz - 16 kHz 1/3 octave band: 6.3 Hz - 20 kHz Capturing for comparative measurements

▼ ACOUSTIC ANALYZER

FFT Analysis	Real-time FFT with actual level, Leq, Lmin, Lmax Level resolution: 0.1 dB Optional: Pass/Fail testing
Reverberation Time RT60	1/1 octave band results from 63 Hz – 8 kHz (T20, T30) Optional: 1/3 octave band results from 50 Hz – 10 kHz
Delay Time	Propagation delay between electrical reference signal and acoustic signal using the internal microphone
Polarity	Checks polarity of speakers and line signals
1/12 Octave Analysis (optional)	Actual level, Leq, Lmin, Lmax Selectable 1/1, 1/3, 1/6, 1/12 octave resolution Pass/Fail testing
Speech Intelligibility STIPA (optional)	Single value STI and CIS (IEC 60268-16: 1998, 2003, 2011) internal ambient noise correction and automatic averaging of measurements in accordance with DIN VDE 0833-4 Modulation indices and individual band results

▼ INPUT / OUTPUT INTERFACES

Audio Inputs	XLR balanced with input impedance 200 kOhm, phantom power: +48 V switchable RCA unbalanced, Input impedance > 30 kOhm Built-in condenser microphone for polarity testing, delay measurements and voice note recording
Audio Outputs	Built-in speaker 3.5 mm minijack, stereo headphone connector
USB Interface	Mini USB connector for data transfer to PC, remote measurement, XL2 Projector and battery charging
Digital I/O	Connection interfaces to accessories XL2 Input Keypad Limit Light, Stack Light Digital PCB I/O Adapter
Memory	SD Card included (8 GB), removable, storing measurement data in ASCII format, screenshots, voice notes and wav files. Expansion to max. 32 GB with # 600 000 386
Power Supply	Rechargeable Li-Po battery included (3.7 V / 2260 mAh) Dry cell batteries type AA, 4 x 1.5 V, (Alkaline) Linear external power supply 9 VDC / 1 A (charges battery during operation) USB power supply

▼ AUDIO ANALYZER

Level RMS	True RMS detection in V, dBu, dBV, and dBSPL Range XLR/RCA input: 2 µV to 25 V (–112 dBu to +30 dBu) Accuracy: ±0.5 % @ 1 kHz Flatness: ±0.1 dB @ 12 Hz to 21.3 kHz Bandwidth (–3 dB): 5 Hz to 23.6 kHz
Frequency	Range: 9 Hz to 21.3 kHz Accuracy: < ±0.003 %
THD+N	Range: –100 dB to 0 dB (0.001 % to 100 %) Residual THD+N @ XLR/RCA input: < 2 µV
Scope	Auto ranging, auto scaling
Filter	Frequency weighting: A, C, Z Highpass 100 Hz, 400 Hz, 19 kHz Bandpass 22.4 Hz – 22.4 kHz

▼ GENERAL

Clock	Real-time clock with lithium backup battery
Temperature	–10 °C to +50 °C (14 °F to 122 °F)
Humidity	5 % to 90 % RH, non-condensing

Microphones

เครื่องวัดและวิเคราะห์เสียง รุ่น XL2 ใช้งานร่วมกับไมโครโฟนแบบ phantom (48V) ซึ่งภายในตัวไมโครโฟนมีชิปข้อมูลอิเล็กทรอนิกส์จึงทำให้หลังจากเชื่อมต่อไมโครโฟนกับตัวเครื่องแล้วแล้ว ตัวเครื่อง XL2 จะทำการอ่านข้อมูลและจดจำรุ่นไมโครโฟนและข้อมูลการสอบเทียบจึงช่วยให้วัดค่าได้อย่างแม่นยำนั้นเอง

โดยตัวไมโครโฟน (Microphones) จะมีให้เลือกอยู่ 4 รุ่น ตามรายละเอียดด้านล่าง (ไมโครโฟนเป็นอุปกรณ์ที่ผู้ใช้งานต้องเลือกซื้อเพิ่มซึ่งจะไม่มีรวมมาในชุดของตัวเครื่อง)

▼ Microphones Comparison | ตารางเปรียบเทียบข้อมูลไมโครโฟน

Model	M2211	M2215	M4261
Class	Class 1	Class 1	Class 2
Microphone Type	Omni-directional, pre-polarized condenser, free field microphone
Capsule / Transducer	1/2” detachable with 60UNS2 thread		1/4” fixed
PreAmplifier	MA220 (included)		—
Flatness Acc. IEC61672-1	Class 1		Class 2
Frequency Range	5 Hz – 20 kHz
Residual Noise Floor typical	21 dB(A)	25 dB(A)	27 dB(A)
Linear Range with XL2	29 dB(A) - 144 dB	33 dB(A) -153 dB	33 dB(A) - 146 dB
Maximum SPL THD 3 %, 1 kHz	144 dBSPL	153 dBSPL	142 dBSPL
Sensitivity typ. @ 1 kHz	–34 ±3 dBV/Pa (20 mV/Pa)	–42 ±3 dBV/Pa (8 mV/Pa)	–36 ±3 dBV/Pa (16 mV/Pa)
Temperature Coefficient <	±0.015 dB/°C		±0.02 dB /°C
Temperature Range	–10 to 50 °C 14 to 122 °F		0 °C to 40 °C 32 to 104 °F
Pressure Coefficient	-0.02 dB/kPa		-0.04 dB/kPa
Humidity Range	5% to 90% RH, non-condensing
Long Term Stability	> 250 years / dB		not defined
Electronic Data Sheet	NTi Audio ASD in accordance with IEEE P1451.4 V1.0 / Class 2, Template 27
Power Supply	48 VDC phantom power, 3 mA typical
Connector	Balanced, 3-pole XLR
Dimensions	Length 150 mm (5.9”), diameter 20.5 mm (0.8”)
Weight	100 g		83 g

รายละเอียดเพิ่มเติม

SKU	NTi-XL2
Weight	0.000000
ขนาด	0
ผู้ผลิต	NTi
บันทึกข้อมูล	ได้
Leq Sound Level	Yes
Microphone Class	Class 1, Class 2
Sound Level measurement range	-112 to 30 dBu
ฟังก์ชั่น	No
Power Supply	Alkaline Battery AA x 4
ความละเอียดการแสดงผล	0.1 dB
ระดับการป้องกัน	No
Sensor Output Interface	No
ค่าความแม่นยำ	± 0.5 %

Product's Video

บทความ

DEMO & TRAINING (งานบริการนอกสถานที่)

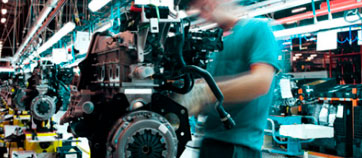

LEGATOOL ได้ออกไปแนะนำการใช้งานจริงของ NTi XL2 เครื่องวัดและวิเคราะห์เสียง มาตรฐานระดับมืออาชีพ ให้กับลูกค้า โดยทางลูกค้าต้องการวัดและวิเคราะห์เสียงของเครื่องยนต์ในห้องทดสอบ เพื่อทำการกำหนดมาตรฐานให้มีความเหมาะสมและมีประสิทธิภาพ พร้อมกับเป็นการตรวจสอบหาความผิดปกติของเครื่องยนต์ ก่อนที่จะนำไปประกอบในขั้นตอนถัดไป
