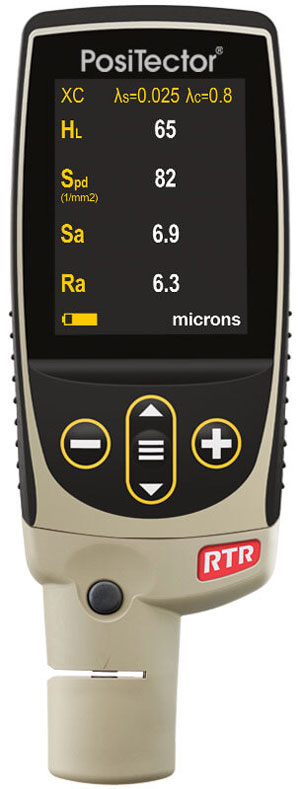

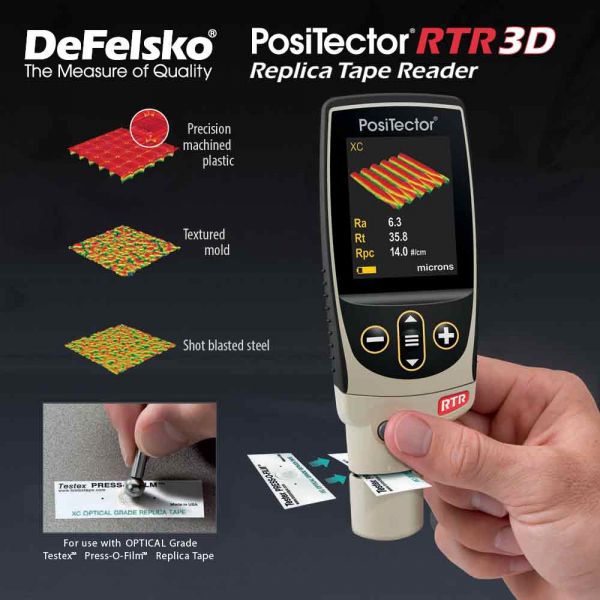

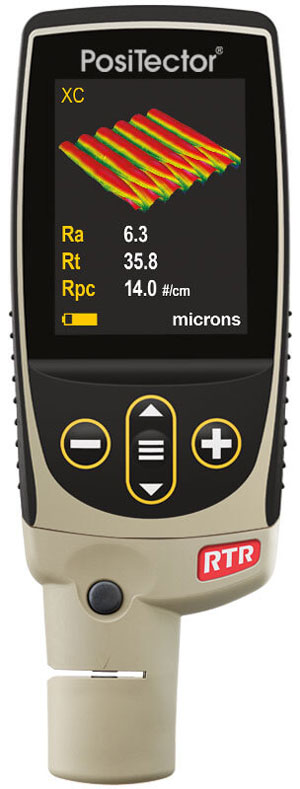

DeFelsko PosiTector PRB-RTR3D โพรบวัดลักษณะของพื้นผิว รูปแบบพื้นผิว 2D/ 3D (Replica Tape Reader)

SKU
PRB-RTR3D
main product photo
฿92,100.00
Pre-Order 30-45 days
สินค้าหมด

เครื่องวัดลักษณะของพื้นผิวของวัสดุต่างๆ เหมาะสำหรับการวัดค่าในทุก ๆ สภาพพื้นผิวไม่ว่าจะเป็น พื้นผิวเรียบ, พื้นผิวโค้ง หรือพื้นผิวที่ไม่สม่ำเสมอ ด้วยหลักการวัดค่าไมโครเมตรแบบดิจิตอลสปริงและลักษณะของพื้นผิวเคลือบโดยใช้ Testex Press-O-Film™ Replica Tape เหมาะสำหรับการตรวจสอบคุณภาพของพื้นผิวก่อนที่จะเริ่มทำการเคลือบ หรือตรวจสอบพื้นผิวที่เคลือบเสร็จแล้ว เป็นต้น  เมื่อใช้งานร่วมกับ PT-ADV จะสามารถสร้างภาพแบบสองมิติ (2D) และแบบสามมิติ (3D) สินค้ามาตรฐานการป้องกัน IP65 สินค้ารับประกันกับทางเลกะ 1 ปี และรับประกันจากทางโรงงาน 2 ปี ในกล่อง Sensor มาพร้อม Certificate of Calibration ตามมาตรฐาน ISO 8503-5, ASTM D4417 และ SSPC PA-17
ยี่ห้อ DeFelsko ประเทศ USA

Authorized_DeFelsko

สอบถาม
หมวดหมู่: Defelsko
Defelsko

DeFelsko PosiTector PRB-RTR3D โพรบวัดลักษณะของพื้นผิว รูปแบบพื้นผิว 2D/ 3D (Replica Tape Reader)

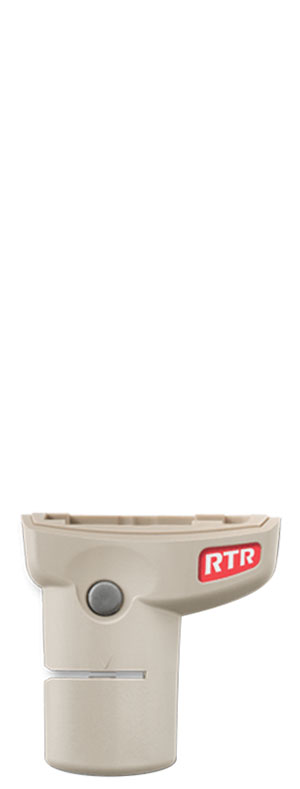

PosiTector PRB-RTR3D โพรบวัดลักษณะของพื้นผิวเคลือบ สำหรับการวัดค่าพื้นผิวเคลือบแบบ 2D และ 3D โดยใช้งานร่วมกับตัวเครื่อง (Standard Model, Advanced Model และ SmartLink Model) ซึ่งทำหน้าที่ในการแสดงผลการวัดทั้งรูปภาพและข้อมูลของพื้นผิว ด้วยหลักการวัดค่าไมโครเมตรแบบดิจิตอลสปริงและลักษณะของพื้นผิวเคลือบโดยใช้ Testex Press-O-Film™ Replica Tape ซึ่งสามารถวัดค่าได้ทันทีโดยไม่จำเป็นต้องทำการคาลิเบรตก่อนการใช้งาน ตัวโพรบออกแบบมาเป็นพิเศษ Weatherproof ทนทานต่อ ตัวทำละลาย, กรด, น้ำมัน และฝุ่น และยังสามารถเชื่อมต่อ USB, WiFi และ Bluetooth ผ่านทาง PosiSoft PC, Mac และ Smartphone ได้อีกด้วย (Compatible with PT-A & PT-S)

ตามมาตรฐาน ASME B46, ASTM D4417, ISO 8503-5, NACE SP287, SSPC-PA 17, SSPC-SP5, SP6, SP10, SP11-87T, และอื่นๆ

สินค้านำเข้าจากประเทศสหรัฐอเมริกา (Made in USA.)

FEATURES

Simple

  • ตัวเครื่องรองรับการวัดค่า Peak Height (HL — วัดค่าจุดต่ำสุดของพื้นผิวจนถึงจุดสูงสุดของพื้นผิว peak-to-valley) และการวัดค่าลักษณะพื้นผิวแบบ 2D/3D เช่น Ra, Rz, Sq, Spd, และอื่น ๆ
  • เหมาะสำหรับการวัดค่าในทุก ๆ สภาพพื้นผิวไม่ว่าจะเป็น พื้นผิวเรียบ, พื้นผิวโค้ง หรือพื้นผิวที่ไม่สม่ำเสมอ
  • NEW หน้าจอสี แบบสัมผัสทนต่อแรงกระแทกขนาดใหญ่ขึ้น 2.8 นิ้ว พร้อมปุ่มกดที่ออกแบบมาใหม่เพื่อการเข้าถึงเมนูต่างๆ ได้อย่างอย่างรวดเร็ว
  • NEW ฟังก์ชั่นความช่วยเหลือบนตัวเครื่อง ที่อธิบายรายการเมนูต่างๆ ด้วยการกดปุ่มเพียงปุ่มเดียว
  • สามารถ RESET เพื่อคืนค่าการตั้งค่าจากโรงงานทันที

Durable

  • NEW ทนทานต่อสภาพอากาศ กันฝุ่น และกันน้ำ ได้รับมาตรฐาน IP65
  • NEW ตัวเครื่องดีไซน์ตามหลักสรีรศาสตร์ ตัวเครื่องมียางหุ้มเพิ่มความทนทาน
  • ตัวเครื่องแข็งแรง, ทนทาน เหมาะสำหรับการใช้งานทั้งภายในและภายนอกสถานที่ (Indoor & Outdoor use)
  • ในชุดกล่องตัวเครื่องมาพร้อมยางหุ้มป้องกันแรงกระแทก
  • รับประกันตัวเครื่อง และเซนเซอร์ นาน 2 ปี (รับประกันจากทางโรงงาน)

Accurate

  • เซนเซอร์มาพร้อม Certificate of Calibration (ประกอบด้วยค่าการวัด Ra และ Rt) ตามมาตรฐาน NIST หรือ PTB
  • เป็นไปตามมาตรฐาน ISO 8503-5, ASTM D4417 และ SSPC-PA17

Versatile

  • Probe Compatibility ตัวเครื่องรองรับและใช้งานร่วมกับโพรบของ Defelsko ทุกรุ่นได้แก่ 6000 Series, 200 Series, RTR Series, SPG Series, DPM Series, IRT Series, SST Series, UTG Series, SHD Series, BHI Series, และ GLS Series
  • เลือกหน่วยการวัด Mils, Microns สามารถเลือกสลับได้
  • ภาษาที่แสดงที่ตัวเครื่องเลือกได้ 17 ภาษา (English, French, German, Spanish, Chinese, Japanese, Korean, Dutch, Portuguese, Italian, Norwegian, Russian, Czech, Polish, and Turkish.)
  • NEW หน้าจอตัวเครื่องหมุนอัตโนมัติพร้อม Flip Lock

Powerful

  • มีฟังก์ชั่นการคำนวณและบันทึกค่าพารามิเตอร์ทั้งหมด 14 ค่า 2D และ 3D ในทุก ๆ การวัดค่า
  • กำหนดตำแหน่งของค่า 2D ได้ทั้ง แนวนอน, แนวตั้ง และแนวทแยง (XY, YX)
  • NEW ตัวเครื่องสามารถบันทึกภาพหน้าจอ (Screen Capture) ได้ถึง 100 ภาพ เพื่อใช้ตรวจสอบผลการวัด
  • NEW เปิดเครื่องในทันทีอย่างรวดเร็วหากเพิ่งปิดเครื่อง
  • NEW อายุการใช้งานแบตเตอรี่นานขึ้นสูงสุดถึง 30%
  • USB port ให้การเชื่อมต่อที่รวดเร็วเมื่อใช้งานร่วมกับ PC และยังสามารถจ่ายไฟผ่านสาย USB ไปยังตัวเครื่อง
  • PosiSoft USB Drive บันทึกค่าการวัดและกราฟได้บน PC/Mac ผ่าน เว็บบราวเซอร์หรือ file explorers โดยไม่จำเป็นต้องลงโปรแกรม
  • ผลของการวัดที่ถูกบันทึกนั้นจะมีข้อมูลของวันที่และเวลาระบุไว้ด้วยจึงง่ายต่อการตรวจสอบ
  • รองรับการใช้งานร่วมกับ Software เพื่อดูผลการวัด | วิเคราะห์ผลการวัด และทำรายงานข้อมูลผลการวัด
  • สามารถอัพเดทซอฟต์แวร์ผ่าน Website Defelsko ช่วยให้ตัวเครื่องของคุณเป็นรุ่นอัพเดทเสมอ Software Updates

FEATURES ที่เพิ่มขึ้นมาจากด้านบน เมื่อนำไปใช้งานร่วมกับตัวเครื่องเครื่องรุ่นต่างๆ

PT-STD เครื่องวัดรุ่น Standard

  • เมื่อใช้งานเซนเซอร์ร่วมกับตัวเครื่องรุ่น PT-STD เครื่องวัดรุ่น Standard : มีหน่วยความจำ 1,000 ชุด โดยสามารถดูหรือดาวน์โหลดที่จัดเก็บไว้ได้ด้วยคอมพิวเตอร์ผ่าน USB interface

PT-ADV เครื่องวัดรุ่น Advanced

  • เมื่อใช้งานเซนเซอร์ร่วมกับตัวเครื่องรุ่น PT-ADV เครื่องวัดรุ่น Advanced : หน่วยความจำการอ่านค่า 250,000 หน่วย และสร้าง Batches ได้มากถึง 1,000 ชุด ในการเก็บข้อมูล
  • เมื่อใช้งานเซนเซอร์ร่วมกับตัวเครื่องรุ่น PT-ADV เครื่องวัดรุ่น Advanced : สามารถดูกราฟผลการวัดแบบ Trend Charts ได้แบบ Real-time
  • เมื่อใช้งานเซนเซอร์ร่วมกับตัวเครื่องรุ่น PT-ADV เครื่องวัดรุ่น Advanced : สามารถดาวน์โหลด Surface Data Files (.SDF) ได้แบบ High resolution สำหรับการนำไปวิเคราะห์ข้อมูลได้ใน PosiSoft หรือ Third-party software
  • เมื่อใช้งานเซนเซอร์ร่วมกับตัวเครื่องรุ่น PT-ADV เครื่องวัดรุ่น Advanced : สามารถสร้างภาพแบบสองมิติ (2D) และแบบสามมิติ (3D) เหมาะสำหรับการนำไปทำรายงานเพื่อประกอบผลการวัดลักษณะพื้นผิว
  • เมื่อใช้งานเซนเซอร์ร่วมกับตัวเครื่องรุ่น PT-ADV เครื่องวัดรุ่น Advanced : Touchscreen keyboard แป้นพิมพ์แบบสัมผัสที่ช่วยให้ผู้ใช้งานสามารถเปลี่ยนชื่อ Batches การเพิ่มโน้ต และอื่นๆ อย่างรวดเร็ว
  • เมื่อใช้งานเซนเซอร์ร่วมกับตัวเครื่องรุ่น PT-ADV เครื่องวัดรุ่น Advanced : รองรับ WiFi เพื่อใช้ในการส่งข้อมูลแบบไร้สายไปยัง Posisoft.net ทำให้สามารถอ่านค่าและดูกราฟผลการวัดที่เก็บไว้ เข้าถึงโดยใช้เว็บเบราว์เซอร์ไม่จำเป็นต้องใช้ซอฟต์แวร์
  • เมื่อใช้งานเซนเซอร์ร่วมกับตัวเครื่องรุ่น PT-ADV เครื่องวัดรุ่น Advanced :มี Bluetooth 4.0 Technology สำหรับการถ่ายโอนข้อมูลไปยัง มือถือ/แทปเล็ตดูข้อมูลผ่านแอพพลิเคชั่นได้ [ระบบ Android โหลด PosiTectorAPP] [ระบบ iOS โหลด PosiTectorAPP iOS] หรือใช้ส่งข้อมูลไปยัง Bluetooth Printer รุ่น PRINTER-BT (Optional) ก็สามารถทำได้
  • เมื่อใช้งานเซนเซอร์ร่วมกับตัวเครื่องรุ่น PT-ADV เครื่องวัดรุ่น Advanced :รองรับการนำไปใช้งานร่วมกับ Third-party software ได้แก่ drones, ROVs, PLCs, และ robotic devices ซึ่งรองรับ protocols ที่ใช้ในอุตสหกรรมหลากหลาย

ขั้นตอนการวัดค่า

Prepare

1. Prepare

▲ ทำความสะอาดพื้นผิวสัมผัสทั้ง 2 ส่วน คือ พื้นผิวที่ต้องการทดสอบ และ PosiTector RTR3D ก่อนการทดสอบ

Burnish

2. Burnish

▲ นำ Testex Press-O-Film™ Replica Tape โดยใช้ด้านหลังแปะไว้บนพื้นผิว จากนั้นใช้ Burnishing Ball ขัดบนวงกลมประมาณ 30-60 วินาที แล้วลอกเทปออก

Measure

3. Measure

▲ ใส่เทปที่ทำการขัดเรียบร้อยแล้ว เข้าไปใน PosiTector RTR3D โดยให้ตำแหน่งที่ทำการขัดอยู่ตรงกลาง เมื่อตำแหน่งตรงแล้วให้กดปุ่มบนโพรบแล้วกดค้างไว้ จนกว่าเครื่องจะส่งสัญญาณและแสดงค่าการวัด

Replica Tape

Replica tape นั้นเป็นหลักการวัดลักษณะของพื้นผิวที่รู้จักกันมาอย่างยาวนาน ด้วยความสามารถในการวัดค่าที่ใช้งานได้ง่าย, ราคาย่อมเยาว์ และให้ผลการวัดค่าที่ดีเสมือนกับหลักการวัดลักษณะของพื้นผิวแบบอื่น ๆ ซึ่งข้อดีของ Replica tape นอกจากมีราคาย่อมเยาว์แล้วยังทนทานและมีความแม่นยำสูง จึงเป็นอีกหนึ่งทางเลือกในการจำลองรูปแบบพื้นผิว โดยหลักการจำลองลักษณะพื้นผิวนั้นถูกนำไปใช้งานกันอย่างกว้างขวาง และเหมาะเป็นอย่างยิ่งสำหรับการวัดค่าลักษณะของพื้นผิวที่มีลักษณะโค้งมน ซึ่งโดยปกติแล้วจะใช้เครื่องมือวัดชนิดอื่น ๆ วัดค่าได้ยาก นอกจากนี้ Replica tape ยังสอดคล้องกับมาตรฐานสากลดังนี้ ASTM D4417, ISO 8503-5, NACE SP0287, และ AS 3894.5

Replica-Process

Parameters

2D Parameters 'R' Profile Parameters
Ra Roughness Average
Rq Root mean square roughness
Rp Maximum Profile Peak Height
Rv Maximum Profile Valley Depth
Rt Total Profile Height
Rz Average Maximum Height of the Profile
Rpc Peak Count per unit length
3D Parameters 'S' Height / Amplitude
H Average maximum peak-to-valley height
Sa Average roughness
Sq Root mean square roughness
Sz Maximum area peak-to-valley height
Sp Maximum area peak height
Sv Maximum valley depth
Spd Areal peak density
บริษัท เลกะ คอร์ปอเรชั่น จำกัด เป็นตัวแทนจำหน่าย DeFelsko อย่างเป็นทางการ

▲ บริษัท เลกะ คอร์ปอเรชั่น จำกัด เป็นตัวแทนจำหน่าย DeFelsko อย่างเป็นทางการ

สะดวกสำหรับการวัดค่าลักษณะของพื้นผิวที่มีลักษณะโค้งมน

▲ สะดวกสำหรับการวัดค่าลักษณะของพื้นผิวที่มีลักษณะโค้งมน

Replica Tape หลังจากทำการขัดบนพื้นผิวเรียบร้อยแล้ว

▲ Replica Tape หลังจากทำการขัดบนพื้นผิวเรียบร้อยแล้ว

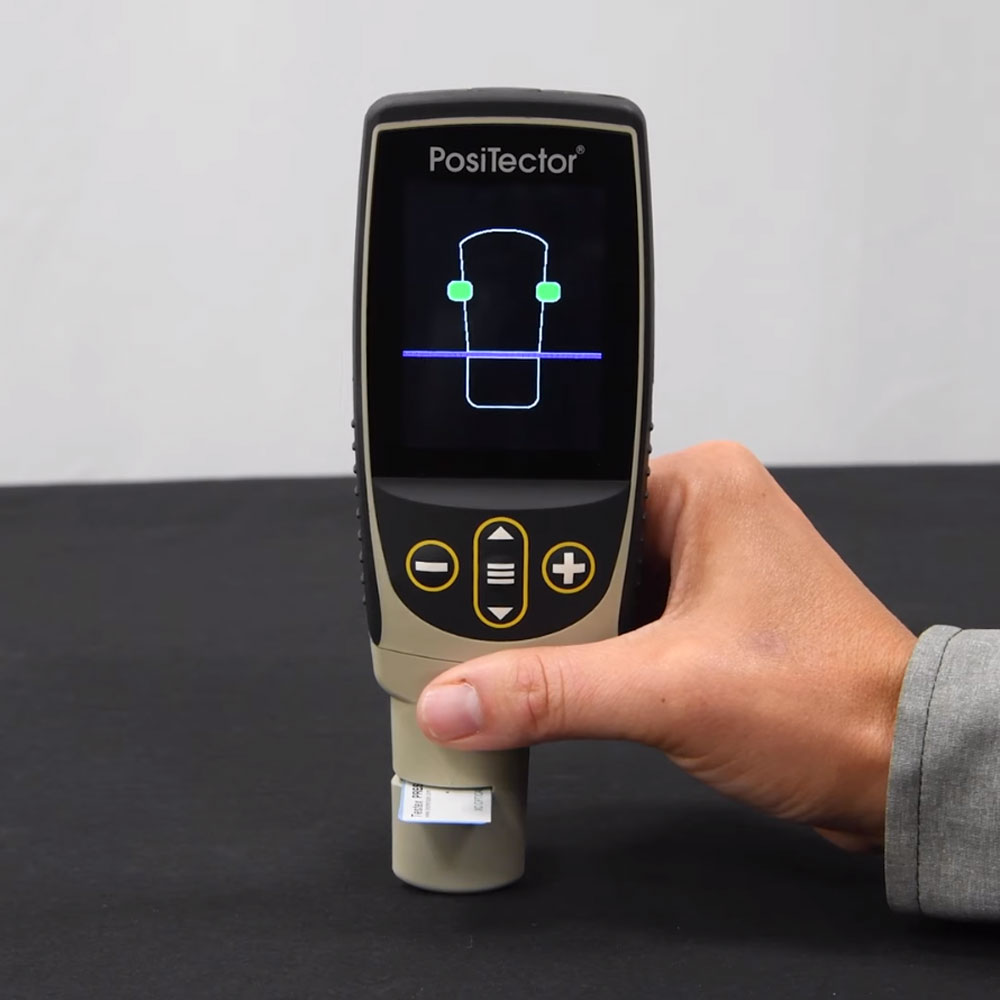

กดปุ่มบนโพรบทั้งสองด้านค้างไว้ จนกว่าเครื่องจะส่งสัญญาณและแสดงค่าการวัด เมื่อใส่เทปเข้าไปแล้ว

▲ กดปุ่มบนโพรบทั้งสองด้านค้างไว้ จนกว่าเครื่องจะส่งสัญญาณและแสดงค่าการวัด เมื่อใส่เทปเข้าไปแล้ว

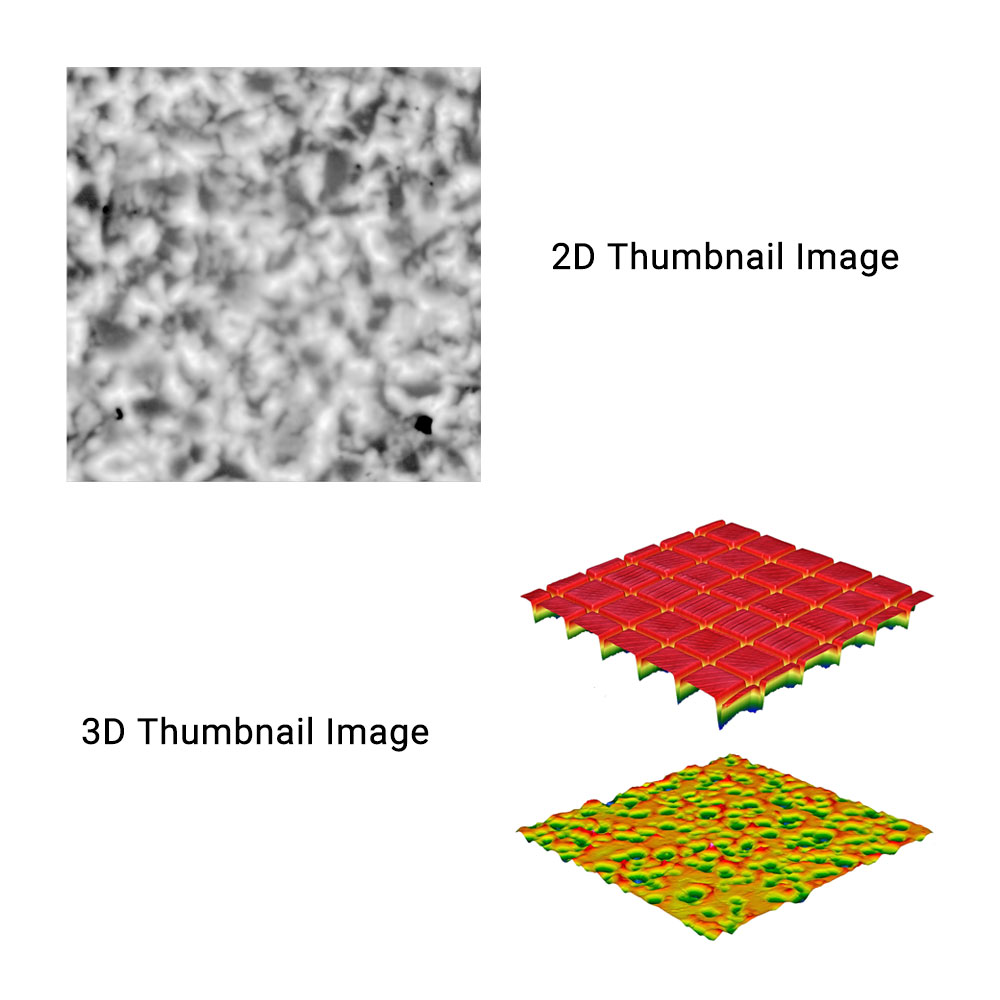

ภาพตัวอย่างการแสดงผลแบบสองมิติ (2D) และ แบบสามมิติ (3D)

▲ ภาพตัวอย่างการแสดงผลแบบสองมิติ (2D) และ แบบสามมิติ (3D)

ภาพตัวอย่าง Surface Data Files (.SDF) แบบ High resolution บน PosiSoft

▲ ภาพตัวอย่าง Surface Data Files (.SDF) แบบ High resolution บน PosiSoft

Measuring Range (H)
 20 to 115 µm 0.8 to 4.5 mils
Measuring Range (Rt) 10 to 115 µm 0.4 to 4.5 mils
Minimum Roughness (Ra) 2 µm 0.08 mil / 80 µin
Accuracy (H) ± 5 µm ± 0.2 mil
Accuracy (Rt) * ± (5 µm + 5%) ± (0.2 mil + 5%)
Accuracy (Ra) * ± (0.25 µm +5%) ± (0.01 mil +5%)
Resolution 1 µm 0.1 mil
Field of View 3.8 x 3.8 mm 0.149 x 0.149 inch
Vertical Resolution 100 nm (2D/3D), 10 nm (SDF) 3.93 µin (2D/3D), 0.393 µin (SDF)
Lateral Sampling 3.7 µm 0.145 mil
Anvil Diameter ø6.25 mm ø0.25 inch

* When measured using Optical Grade X-Coarse Replica Tape

ในรุ่น PosiTector RTRD Series นั้นจะมี

  1. ตัวเครื่อง ที่ใช้ในการแสดงผลมีอยู่ 3 รุ่น ได้แก่
Defelsko PosiTector PT-STD เครื่องวัดความหนารุ่น Standard

▲ PT-STD ตัวเครื่องรุ่น Standard

Defelsko PosiTector PT-ADV เครื่องวัดความหนา Advanced | Bluetooth®

▲ PT-ADV ตัวเครื่องรุ่น Advanced

DeFelsko SM-LINK เครื่องวัดความหนาแบบไร้สาย | PosiTector SmartLink

▲ SMARTLINK ใช้งานร่วมกับ Application ส่งผลการวัดไปยังสมาร์ทโฟนและแทปเล็ต

1. กรณีต้องการซื้อ [ตัวเครื่อง Gage body* พร้อมกับโพรบ RTR3D]
*หมายเหตุ: รหัสสินค้า
รหัสที่ลงท้ายด้วยเลข 1 ลูกค้าจะได้รับ : STANDARD Gage body พร้อมกับโพรบ RTR3D
รหัสที่ลงท้ายด้วยเลข 3 ลูกค้าจะได้รับ : ADVANCED Gage body พร้อมกับโพรบ RTR3D

SKUPRB-RTR3D
Weight60.000000
ขนาดdia. 6.3 mm
ผู้ผลิตDefelsko
บันทึกข้อมูลไม่
Resolution 1μm
Measurement Range20 ถึง 115 μm (0.8 -4.5 mils)
ฟังก์ชั่นNo
Power SupplyNo Need
ระดับการป้องกันNo
Sensor Output InterfaceNo
Accuracy± 5 μm (± 0.2 mils)
