REVELTRONICS EGT-K Series ตัวแปลงสัญญาณ Thermocouples (Type K) | Output 0-5V
EGT-K Series คืออุปกรณ์แปลงสัญญาณอุณหภูมิจาก Thermocouple (Type K) และส่งสัณญาณไฟฟ้าออกแบบ Analog Output signal ที่ 0-5V linear (4mV/°C) ที่ให้ความแม่นยำสูง ช่วงการวัดค่าอุณหภูมิที่ 0 to 1250°C
ทำให้สามารถทำงานร่วมกับแอพพลิเคชั่นหรือระบบงานอุตสาหกรรม และเครื่องบันทึกข้อมูล (Dataloger) ได้ ภายมี cold junction compensation จึงสามารถใช้งานร่วมกับสายไฟที่มีความยาวได้
EGT-K Series มีให้เลือกทั้งแบบ 1CH | 2CH และ 4CH
Example application
- อุตสาหกรรมด้านยานยนต์ (Automotive gauges and data-loggers)
เช่น การวัดอุณหภูมิของไอเสีย, การวัดอุณหภูมิฝาครอบเสื้อสูบหรือกระบอกสูบ, อุณหภูมิของระบบน้ำยาหล่อเย็น และอุณหภูมิของระบบเบรค เป็นต้น - นำไปประยุกต์ใช้ในระบบอุตสาหกรรมต่างๆ (which require 0-5V linear signal on input)
- การวัดและการควบคุมอุณหภูมิของเตาอบ
- งานด้าน Electronics ต่าง (เช่น โครงการ Arduino เป็นสัญญาณ ADC input signal สำหรับไมโครคอนโทรลเลอร์ เป็นต้น)

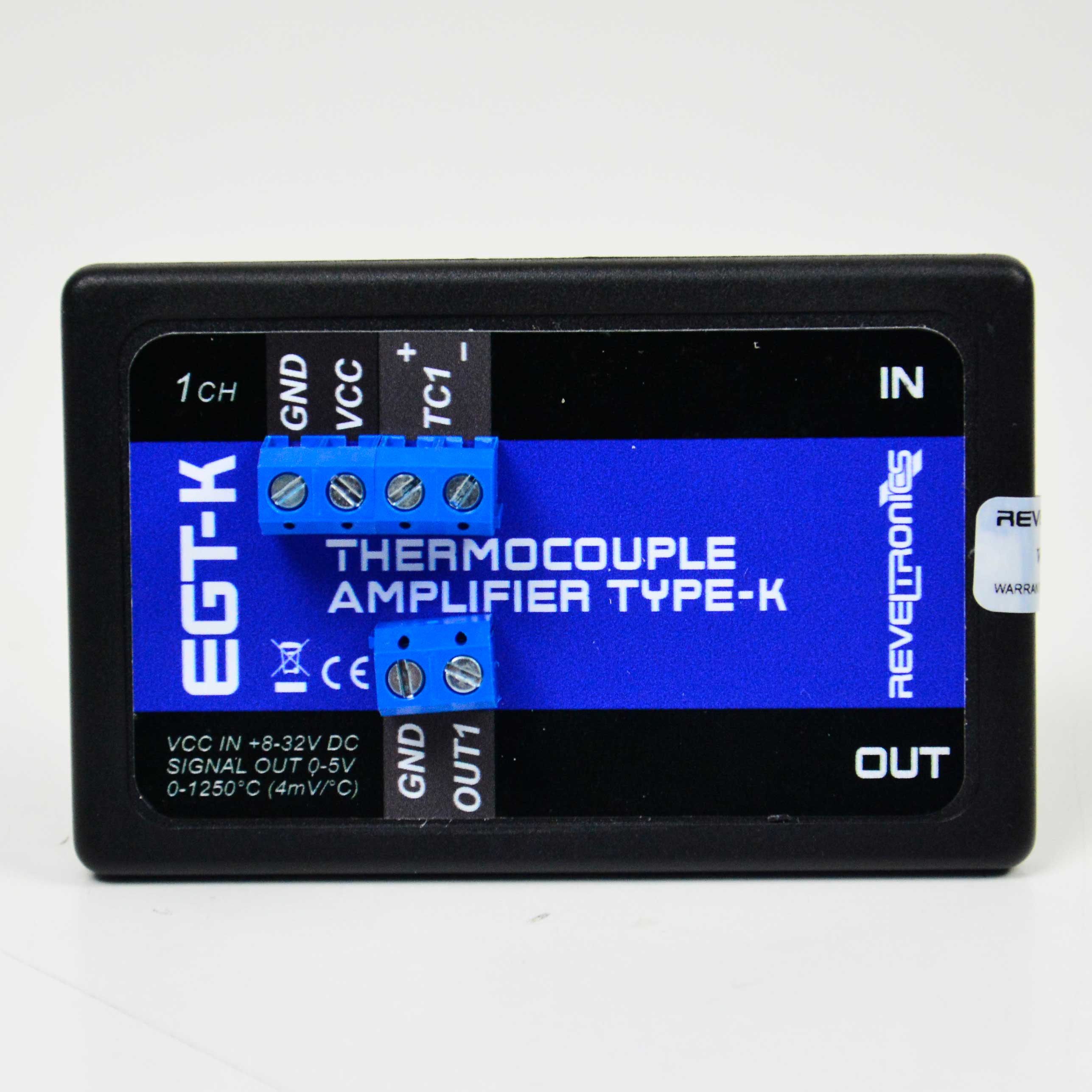

▲REVELTRONICS EGT-K 1-CH ตัวแปลงสัญญาณ Thermocouples (Type K) | Output 0-5V
▲REVELTRONICS EGT-K 2-CH ตัวแปลงสัญญาณ Thermocouples (Type K) | Output 0-5V

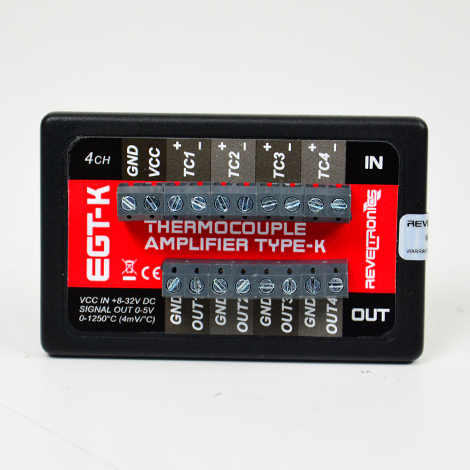

▲REVELTRONICS EGT-K 4-CH ตัวแปลงสัญญาณ Thermocouples (Type K) | Output 0-5VTechnical data
| Model | EGT-K 1-CH | EGT-K 2-CH | EGT-K 4-CH |
| Channel | 1 channel | 2 channel | 4 channel |
| Compatible thermocouples | Thermocouples Type K | ||
| Temperature range | 0 to 1250°C (32 to 2282°F) | ||
| Output signal | 0 to 5V, 4mV/°C (0V = 0°C, 5V = 1250°C) | ||
| Accuracy (gain error) | ±1.5% (EGT-K is based on AD8495 precision thermocouple amplifier with cold-junction compensation) |
||
| ADC input resistance | >100kOhm (recommended >1MEG) | ||
| Power supply | 8 to 32V DC for full range of measurement 0 to 1250°C (lower voltage will limit maximum range) |
||
| Dimensions | 85 x 54 x 6mm (without terminal blocks) | ||

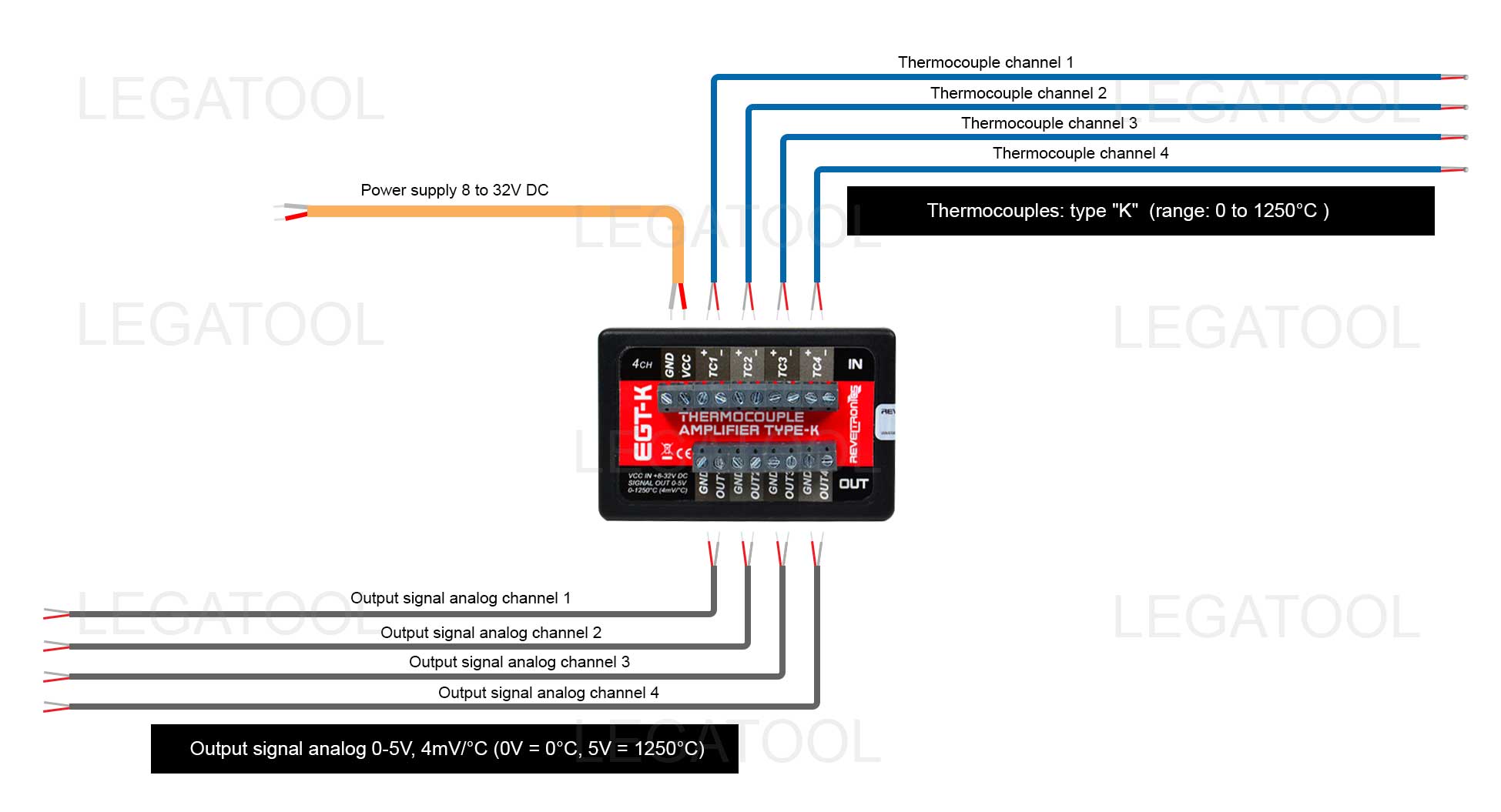

ลักษณะการต่อใช้งาน (ภาพที่แสดงเป็นรุ่น EGT-K 4-CH)
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| รหัสสินค้า | EGT-K Series |
|---|---|
| ผู้ผลิต | REVELTRONICS |
ดาวน์โหลด
ข้อมูล
PDF Download อุปกรณ์
อุปกรณ์
อุปกรณ์ในชุด
- ตัวแปลงสัญญาณ EGT-K 2-CH x 1
