RION VM-82A General-Purpose Vibration Meter เครื่องวัดแรงสั่นสะเทือน

SKU
VM-82A

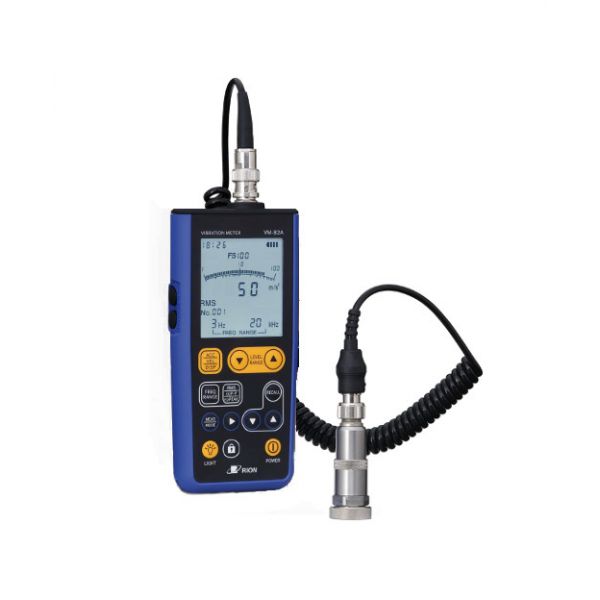

main product photo
฿62,000.00
Pre-Order Item
สินค้าหมด

- แผงปฏิบัติการที่ถูกจัดวางปุ่มอย่างเหมาะสมช่วยให้ง่ายในการตั้งค่าและเปลี่ยนโหมด
- ช่วงการวัดกว้างรองรับทุกการใช้งานด้วยตัวเลือกที่แตกต่าง
- ฟังก์ชั่น Backup ที่จะเก็บข้อมูลการตั้งค่าครั้งก่อนไว้ให้คุณเพียงแค่เปิดเครื่องในครั้งถัดไป
- สะดวกด้วยช่องเชื่อมต่อ USB ที่ทำให้คุณสามารถโอนถ่ายและบันทึกข้อมูลลงใน PC
- ใช้งานต่อเนื่องได้สูงสุดถึง 24 ชั่วโมง ด้วยถ่าน Alkaline เพียง 1 ชุด
- ขนาดกระทัดรัด ด้วยน้ำหนักเพียง 270 กรัม (รวมแบตเตอร์รี่)

สอบถาม
หมวดหมู่: เครื่องวัดความสั่นสะเทือน, Rion
RION

Rion VM-82A General-Purpose Vibration Meter เครื่องวัดแรงสั่นสะเทือน

จุดประสงค์ทั่วไปสำหรับเครื่องวัดแรงสั่นสะเทือน VM-82A นั้นถูกออกแบบมาเพื่อบำรุงรักษาและตรวจสอบเครื่องจักรที่ใช้ในวงการอุตสาหกรรม โดยเฉพาะอย่างยิ่งกับเครื่องจักรที่มีฟันเฟืองในการหมุน นอกจากนี้ยังมีโหมดพิเศษ 3 โหมดคือ Acceleration, Velocity และ Displacement ทำให้การวัดค่าเป็นเรื่องง่ายด้วยการใช้ช่วงความถี่ที่เหมาะสม ช่วยให้สามารถประเมินผลการสั่นสะเทือนของเครื่องจักรได้อย่างครอบคลุมและแม่นยำ

ด้วยการใช้ Accelerometer PV-57 เป็นพื้นฐาน ที่มาพร้อมกับ VM-82A ส่งผลให้ช่วงการวัดของ VM-82A อยู่ในแถบสีส้มของตาราง ซึ่งการเลือก Accelerometer ที่แตกต่างกันนี้ยังให้ช่วงการวัดที่กว้างกว่าเครื่องวัดอื่น ๆ โดยที่คุณสามารถใช้ช่วงการวัดเพื่อวัดค่าได้ตามรูปแบบในตารางไม่ว่าจะเป็น Accelerometer sensitivity, measurement full-scale range, และ frequency range
*ลักษณะทางไฟฟ้าสำหรับความเร็วตั้งแต่ 10 Hz ถึง 1 kHz จะสอดคล้องกับข้อกำหนดของช่วงความถี่ของ JIS B 0907 "การสั่นสะเทือนของเครื่องกลจากการหมุน และการตอบสนองของเครื่องจักร เพื่อวัดค่าความหนักหน่วงของแรงสั่น"
Measurement mode Accelerometer sensitivity
mV/(m/s2) (pC/(m/s2))		 Measurement
full-scale range		 Frequency range
ACC (m/s2)
Acceleration		 0.1 to 0.99 10 to 10,000 3 Hz to 1 kHz, 3 Hz to 5 kHz,
3 Hz to 20 kHz, 1 Hz to 100 Hz
1.0 to 9.9 1 to 1,000
10 to 99 0.1 to 100
VEL (mm/s)
Velocity		 0.1 to 0.99 100 to 10,000 3 Hz to 1 kHz, 10 Hz to 1 kHz *
1.0 to 9.9 10 to 1,000
10 to 99 1 to 100
DISP (mm)
Displacement		 0.1 to 0.99 1 to 1,000 3 Hz to 500 Hz, 10 Hz to 500 Hz
1.0 to 9.9 0.1 to 100
10 to 99 0.01 to 1

ด้วยหน่วยความจำภายในของ VM-82A ที่สามารถเก็บข้อมูลได้สูงสุดถึง 1,000 จุด และในโหมด Recall ยังสามารถเรียกข้อมูลต่าง ๆ ให้กลับมาแสดงที่หน้าจอได้อย่างง่ายดายเพียงแค่ระบุที่อยู่ตามที่ต้องการ นอกจากนี้ข้อมูลที่จัดเก็บไว้ยังสามารถโอนถ่ายไปที่คอมพิวเตอร์ได้อีกด้วย (ซอฟต์แวร์ในการโอนถ่ายข้อมูลสามารถดาวน์โหลดได้ฟรีที่เว็บไซต์ RION)
**แถบบาร์กราฟและปริมาณของแบตเตอร์รี่ที่แสดงผลบนหน้าจอจะไม่ถูกบันทึกข้อมูลไว้

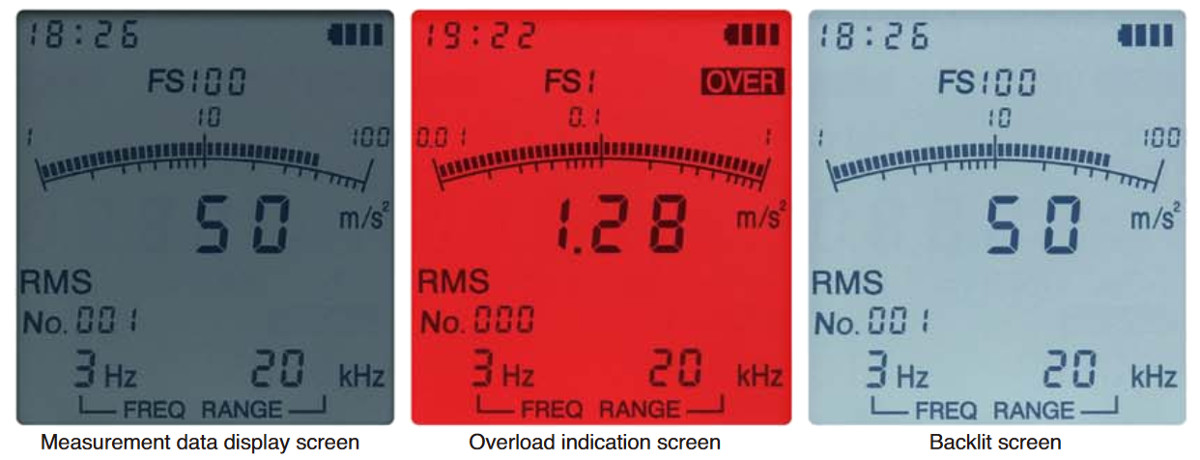

ด้วยหน้าจอ LCD ขนาดใหญ่ที่แสดงผลบาร์กราฟมิเตอร์และค่านูเมตริก (numetric) ในเวลาเดียวกัน ทำให้ง่ายในการประเมินผลที่มีการเปลี่ยนแปลงอยู่ตลอดเวลา นอกจากนี้หน้าจอยังแสดงผลช่วงของความถี่ที่ตั้งค่าไว้ และข้อมูลอื่น ๆ ที่เป็นประโยชน์อีกด้วย ส่วนของไฟหน้าจอสามารถเลือกเปิด-ปิดได้ตามที่ต้องการ จึงสะดวกในการใช้งานแม้จะอยู่ในสถานที่ ๆ มีแสงน้อยก็ตาม ในกรณีที่ผลการวัดค่ามีสถานะ Overload นั้น หน้าจอจะเปลี่ยนเป็นสีแดงและจะมีการแสดงข้อความ "OVER" เพื่อให้ง่ายต่อการตรวจสอบ

Display

สำหรับการสั่งพิมพ์ข้อมูลจากเครื่องปริ้น (DPU-414 แยกจำหน่าย) นั้นสามารถทำได้โดยการต่อสายปริ้นเตอร์โดยตรง (CC-42P แยกจำหน่าย) เพื่อที่จะสั่งพิมพ์ข้อมูลที่มีการจัดเก็บไว้หรือข้อมูลที่มีการแสดงผลอยู่ในเวลานั้น ๆ ได้ พร้อมกับข้อมูลช่วงเวลาการวัดผลและกราฟการวัด

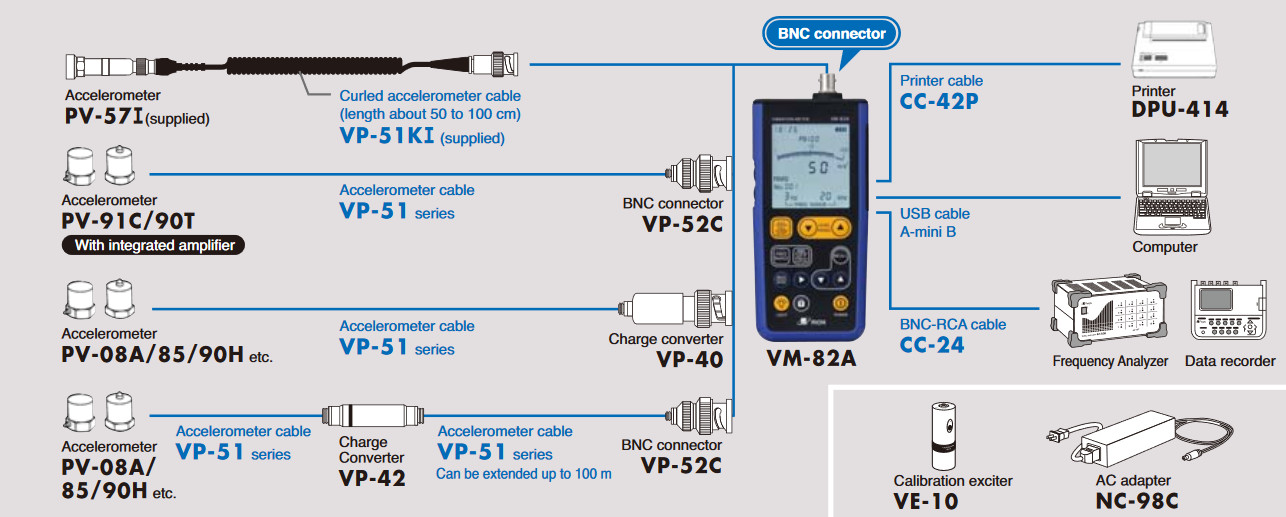

System Configuration

Piezoelectric Accelerometer PV-57I (supplied)
Type Shear-type piezoelectric accelerometer (CCLD compatible)
Sensitivity 5.1 mV / (m/s2) (±15%) 80Hz, 23ºC
Frequency range 1 Hz to 5 kHz (±10%)
Dimensions / Weight 17 (width across hexagonal flat) × 49 mm / 45 g
Applicable standards
  CE marking, WEEE Directive, Chinese RoHS
EMC standards: IEC 61326-1, CISPR 11, EIC 61000-6-2
Measurement range (using PV-57I)
ACC (Acceleration) 0.02 to 200 m/s2             EQ PEAK                   1 Hz to 5 kHz
VEL (Velocity) 0.3 to 1,000 mm/s          RMS                            3 Hz to 1 kHz
0.1 to 1,000 mm/s          RMS                            10 Hz to 1 kHz
DISP (Displacement) 0.02 to 100 mm              EQ PEAK                     3 Hz to 500 Hz
0.001 to 100 mm            EQ PEAK                    10 Hz to 500 Hz
Frequency range
ACC (Acceleration) 3 Hz to 1 kHz, 3 Hz to 5 kHz, 1 Hz to 100 Hz, 3 Hz to 20 kHz
VEL (Velocity) 10 Hz to 1 kHz, 3 Hz to 1 kHz
DISP (Displacement) 10 Hz to 500 Hz, 3 Hz to 500 Hz
Values represent the range measured to about 10% attenuation from flat response, due to high-pass filter or low-pass filter action. Electrical characteristics for velocity from 10 Hz to 1 kHz are compliant with the frequency range requirements of JIS B 0907 "Mechanical vibration of rotating and reciprocating machinery - Requirements for instruments for measuring vibration severity".
Measurement full-scale range
For accelerometer PV-57ｴ and accelerometers with sensitivity 1.0 to 9.9 mV/(m/s2)
ACC (Acceleration) 1, 10, 100, 1 000 m/s2
VEL (Velocity) 10, 100, 1 000 mm/s
DISP (Displacement) 0.1, 1, 10, 100 mm
When accelerometer sensitivity is 0.1 to 0.99 mV/(m/s2), range increases by a factor of 10
When accelerometer sensitivity is 10 to 99 mV/(m/s2), range decreases by a factor of 1/10
Indication characteristics
Acceleration RMS, EQ PEAK
Velocity RMS, EQ PEAK
Displacement RMS, EQ PEAK, EQ p-p
EQ PEAK＝RMS × √2、EQ p-p＝EQ PEAK × 2
LCD panel (monochrome segment LCD)
Backlight LED
Measurement value display Display range 001 to 128
Mean value of 20 sampling values for each 100 ms is displayed, updated every 2 seconds
Bar graph display Logarithmic scale, 1 to 100 % of full-scale
Indication characteristics RMS, EQ PEAK, EQ p-p
Overload indication "OVER" shown on display and screen color turns to red
Measurement mode indication Acceleration, Velocity, Displacement
Memory address indication 000 to 999 (1 000 data)
Battery status indication 4-segment display
Time indication Year, month, day, hour, minute
Accelerometer sensitivity 0.10 to 0.99, 1.0 to 9.9, 10 to 99 mV/(m/s2)
Data memory
  Maximum 1,000 data (000 to 999) can be stored manually
Gain calibration
  Accelerometer sensitivity selection establishes suitable gain
Setting range
  0.10 to 0.99, 1.0 to 9.9, 10 to 99 mV/(m/s2) (pC/(m/s2), when using VP-40/42)
Output
AC Output Range full-scale: 1 V
Output impedance: Approx. 600 Ω
DC output Range full-scale: 1 V
Output impedance: Approx. 600 Ω
Output voltage and display accuracy (electrical characteristics)
ACC (Acceleration) Range full-scale ±2 % (80 Hz)
VEL (Velocity) Range full-scale ±3 %（80 Hz）
DISP (Displacement) Range full-scale ±5 %（80 Hz）
Overall accuracy (in combination with PV-57ｴ)
ACC (Acceleration) Range full-scale ±5 %（80 Hz）
VEL (Velocity) Range full-scale ±8 %（80 Hz）
DISP (Displacement) Range full-scale ±10 %（80 Hz）
Interfaces
USB For data output and remote control of unit, data import to computer requires dedicated transfer software
Printer output For output of data to printer
Ambient conditions for operation
Accelerometer −20 °C to +70 °C, max. 90 % RH
Main unit −10 °C to +50 °C, max. 90 % RH
Power requirements
  4 IEC R6 (size AA) batteries
AC adapter (NC-98C, option)
Current consumption
  Approx. 65 mA
Battery life (continuous use)
Alkaline batteries Approx. 24 hours (room temperature, backlight OFF, outputs and communication function OFF)
Nickel-hydride batteries
(eneloop     XXⓇ)＊		 Approx. 32 hours (room temperature, backlight OFF, outputs and communication function OFF)
Dimensions / Weight
  Approx. 171.5 (H) x 74 (W) x 25.5 (D) mm /
Approx. 270 g (including batteries)

＊Please use the dedicated charger to charged eneloopXXⓇ batteries.
＊eneloopXXⓇ is a registered trademark of Panasonic group.

SKUVM-82A
Weight270.000000
ขนาด171.5 (H) x 74 (W) x 25.5 (D) mm
ผู้ผลิตRION
บันทึกข้อมูลได้
FFT Spectrum AnalyzerNo
Resolution No
Measurement Range
Measurement full-scale range
For accelerometer PV-57ｴ and accelerometers with sensitivity 1.0 to 9.9 mV/(m/s2)
ACC (Acceleration) 1, 10, 100, 1 000 m/s2
VEL (Velocity) 10, 100, 1 000 mm/s
DISP (Displacement) 0.1, 1, 10, 100 mm
When accelerometer sensitivity is 0.1 to 0.99 mV/(m/s2), range increases by a factor of 10
When accelerometer sensitivity is 10 to 99 mV/(m/s2), range decreases by a factor of 1/10
ฟังก์ชั่นNo
Power SupplyAC adapter or 4 AA batteries
ระดับการป้องกันNo
Sensor Output InterfaceAC&DC, USB, Printer
Accuracy±
คะแนนของคุณ
PDF Download ดาวน์โหลดแคตตาล็อค

Accessories Include:

  • Piezoelectric Accelerometer PV-57ｴ × 1
  • IEC LR6 (size AA) alkaline battery × 4
  • Curled accelerometer cable VP-51Kｴ × 1
  • Magnet attachment VP-53S × 1

Optional Accessories:

Name Model
Piezoelectric accelerometer＊ Various
Calibration exciter VE-10
Charge converter VP-40
Charge converter VP-42
BNC adapter VP-52C
Printer DPU-414
Printer cable CC-42P
AC adapter NC-98C
BNC-RCA output cable CC-24
Round bar attachment VP-53E
Hex flat attachment VP-53D
M6 screw VP-53A
Soft carrying case VM82015
USB cable (A-Mini B) Commercially available product
