Lutron AM-4214SD เครื่องบันทึกความเร็วลมแบบ Hot wire และอุณหภูมิ

เครื่องวัดและบันทึกความเร็วลมแบบ Hot wire และอุณหภูมิ มาพร้อมโพรบ Telescope probe ขนาด ø12 mm ยืดได้สูงสุดถึง 940 mm สามารถวัดค่าได้อย่างรวดเร็วและแม่นยำแม้ค่าความเร็วลมจะต่ำ ปรับเลือกหน่วยการวัดความเร็วลม (Air velocity) ได้ถึง 5 แบบ คือ m/S, Km/h, mph, knot, Ft/min

มีช่องเสียบโพรบวัดอุณหภูมิ Thermocouple Type K, J ด้านบนตัวเครื่อง (เซนเซอร์แยกจำหน่ายไม่รวมมาในชุด) เลือกซื้อ Thermocouple คลิ๊ก
หน้าจอตัวเครื่องเป็น LCD มีไฟ Backlight สีเขียว สามารถใช้งานในที่แสงสว่างน้อยได้ และมีฟังก์ชั่น Data hold (ค้างค่าหน้าจอ), Record Max./ Min. (เรียกดูค่าสูงสุด / ค่าต่ำสุดที่วัดได้) และปิดเครื่องอัตโนมัติเมื่อไม่ใช้งาน เหมาะสำหรับพกพาไปวัดในหน้างาน หรือติดตั้งไว้ตามจุดต่าง ๆ ก็ทำได้ เพราะด้านหลังของตัวเครื่องมีช่องสำหรับยึดกับขาตั้งไว้รองรับ

FEATURES

✔  ผสมผสานระหว่างโพรบแบบ Hot wire และ Thermistor เพื่อให้ค่าการวัดที่แม่นยำแม้จะอยู่ในช่วงที่มีความเร็วลมต่ำ
✔  หัวโพรบขนาดเล็กเหมาะสำหรับการวัดที่ต้องผ่านช่องหรือตะแกรงต่าง ๆ
✔  หน่วยการวัดความเร็วลมหลากหลาย (m/s, Ft/min, Km/h, Knot, Mile/h)
✔  หน่วยการวัดอุณหภูมิอากาศ (ºC, ºF)
✔  ใช้เซนเซอร์แบบ Thermistor ในการวัดอุณหภูมิอากาศที่ให้การตอบสนองอย่างรวดเร็ว
✔  เซนเซอร์แยกจากตัวเครื่องรองรับการใช้งงานที่หลากหลายในแต่ละพื้นที่
✔  รองรับการวัดค่าอุณหภูมิ จากเทอร์โมคัปเปิล Type K / Type J (อุปกรณ์แยกจำหน่ายไม่รวมมาในชุด)
✔  บันทึกค่าการวัดลงบน SD Card แบบเรียลไทม์ โดยผลการบันทึกที่ได้จะมีข้อมูล วันที่และเวลา ระบุเอาไว้ และยังสามารถตั้งค่าความถี่ในการบันทึกแบบอัตโนมัติให้กับตัวเครื่องได้เป็น Step ได้ดังนี้ 0, 1, 2, 3, 5, 10, 30, 60, 120, 300, 600, 1800, 3600 วินาที
✔  การบันทึกค่าโดยผู้ใช้งาน (Manual datalogger) สามารถกำหนดตำแหน่งในการวัดที่แตกต่างกัน (1 ตำแหน่ง ถึง ตำแหน่ง 99 ตำแหน่ง)
✔  ดูผลการวัดที่บันทึกไว้ได้โดยไม่จำเป็นต้องติดตั้ง software โดยเสียบการ์ด SD Card กับคอมพิวเตอร์ แล้วดูผลการบันทึกไว้ได้จากโปรแกรม Excel ได้โดยตรง โดยข้อมูลที่แสดงจะมี (ค่าการวัดที่บันทึก / ปี/ เดือน/ วันที่/ ชั่วโมง/ นาที/ วินาที) และผู้ใช้งานสามารถทำกราฟเพื่อวิเคราะห์ผลเพิ่มเติมได้จากโปรแกรม Excel
✔  รองรับการ SD Card ขนาด 1GB ถึง 32GB (ทางเลกะแถมให้ฟรี ขนาด 32GB)
✔  หน้าจอแบบ LCD มีไฟ Backlight สีเขียวใช้งานได้แม้ในที่แสงสว่างน้อย
✔  ปิดเครื่องอัตโนมัติ เมื่อไม่ได้ใช้งาน
✔  ตัวเครื่องมีฟังก์ชั่นค้างค่าผลการวัดที่หน้าจอ และสามารถกดเรียกดู ค่าการวัดสูงสุด / ค่าการวัดต่ำสุดได้
✔  ตัวเครื่องมี Microcomputer circuit ให้ผลการวัดที่มีความแม่นยำสูง
✔  ตัวเครื่องใช้ไฟจาก Batteries AA จำนวน 6 ก้อน (ทางเลกะแถมให้ฟรี)
✔  ตัวเครื่องรองรับการใช้งานร่วมกับ Adapter DC 9V รุ่น AP-9VA (อุปกรณ์แยกจำหน่ายไม่รวมมาในชุด)
✔  รองรับเชื่อมต่อกับ COMPUTER ด้วยสาย RS232 (UPCB-02), USB PC interface (USB-01) และใช้งานร่วมกับโปรแกรม Data Acquisition Software (SW-E816) (อุปกรณ์แยกจำหน่ายไม่รวมมาในชุด)

▲ ตัวเครื่อง AM-4214SD เมื่อต่อร่วมกับโพรบ Hot wire

▲ ตัวโพรบสามารถยืดได้สูงสุดถึง 940mm สะดวกในการวัดตามท่อแอร์

▲ ภาพแสดงด้านหลังตัวเครื่อง ช่องใส่ Battery และรูสำหรับยึดติดขาตั้ง

▲ ด้านข้างมีช่องต่อใช้งานร่วมกับ Computer และเสียบ Adapter 9V

▲ ด้านบนช่องต่อโพรบ Hot wire และ Thermocouple Type K / Type J (ดู Thermocouple คลิ๊ก)

▲ ด้านล่างแสดงช่องสำหรับใส่ SD Card ในการบันทึกข้อมูล

การบันทึกข้อมูลลงบน SD card และดูผลการบันทึกด้วยโปรแกรม EXCEL

การดูผลการบันทึกข้อมูล ซึ่งสามารถดูผลได้ทั้งรูปแบบการบันทึกแบบ Auto และ Manual เป็นการบันทึกลงบน SD Card (รองรับ SD Card 1GB ถึง 32GB) แสดงผลการบันทึกข้อมูลเป็นรูปแบบ "EXCEL File" เพียงนำ SD Card ที่บันทึกผลไปเสียบยังคอมพิวเตอร์ หากคอมพิวเตอร์ไม่มีช่องเสียบสามารถใช้ SD card adapter ทดแทนได้ โดยสามารถเปิดดูข้อมูลผ่านโปรแกรม EXCEL ได้ทันที หากผู้ใช้งานต้องการทำกราฟวิเคราะห์ผล ก็สามารถทำได้ด้วยตนเองผ่านโปรแกรม EXCEL เช่นกัน

▲ EXCEL data screen (for example)

▲ EXCEL graphic screen (for example)

การใช้งานร่วมกับโปรแกรม Data Acquisition Software (แยกจำหน่าย)

โปรแกรม Data Acquisition Software (SW-E816) คือซอฟต์แวร์สำหรับเครื่องมือวัดและบันทึกข้อมูลของแบรนด์ LUTRON ที่ใช้งานร่วมกับระบบปฏิบัติการ WINDOWS หากผู้ใช้งานต้องการใช้ SW-E816 Data Acquisition Software จำเป็นต้องมีสาย RS232 (UPCB-02), USB PC interface (USB-01) เป็นอุปกรณ์แยกจำหน่ายไม่รวมมาในชุด

Display		LCD size : 52 mm x 38 mm LCD with green backlight (ON/ OFF)
Air velocity	m/S	Meters per second
	Km/h	Kilometers per hour
	Ft/min	FPM, feet per minute
	Mile/h	mph, miles per hour
	Knot	Nautical miles per hour
Temp. unit		Type K/ Type J thermometer (℃/ ℉) Air temperature (℃/ ℉)
Circuit		Custom one-chip of microprocessor LSI circuit.
Datalogger Sampling Time Setting range	Auto	1 second to 3600 seconds (Sampling time can set to 1 second, but memory data may loss)
	Manual	Push the data logger button once will save data one time (Set the sampling time to 0 second.) (Manual mode, can also select the 1 to 99 position (Location) no.)
Memory Card		SD memory card. 1 GB to 32 GB.
Advanced		Set clock time (Year/ Month/ Date/ Hour/ Minute/ Second) Set sampling time Auto power OFF management Set beep Sound ON/OFF Decimal point of SD card setting SD memory card Format Set thermometer type to Type K or Type J Set temperature unit to or ℃ ℉ Set air flow type (CFM/USA, CMM/EURO) Set air flow area dimension
Temperature Compensation		Automatic temp. compensation for the Anemometer function and the type K/J thermometer
Data Output		RS232/USB PC computer interface Connect the optional RS232 cable UPCB-02 will get the RS232 plug Connect the optional USB cable USB-01 will get the USB plug.
Data Hold		Freeze the display reading.
Memory Recall		Maximum & Minimum value
Sampling Time of Display		Approx. 1 second.
Power Supply		Battery AA × 6 or Adapter ADC 9V (optional)
Dimension (Weight)		Main Unit: 203 x 76 x 38 mm (515 g) Telescope Probe Round: ø12 x 280mm (min. length) to 940 mm (max. length)

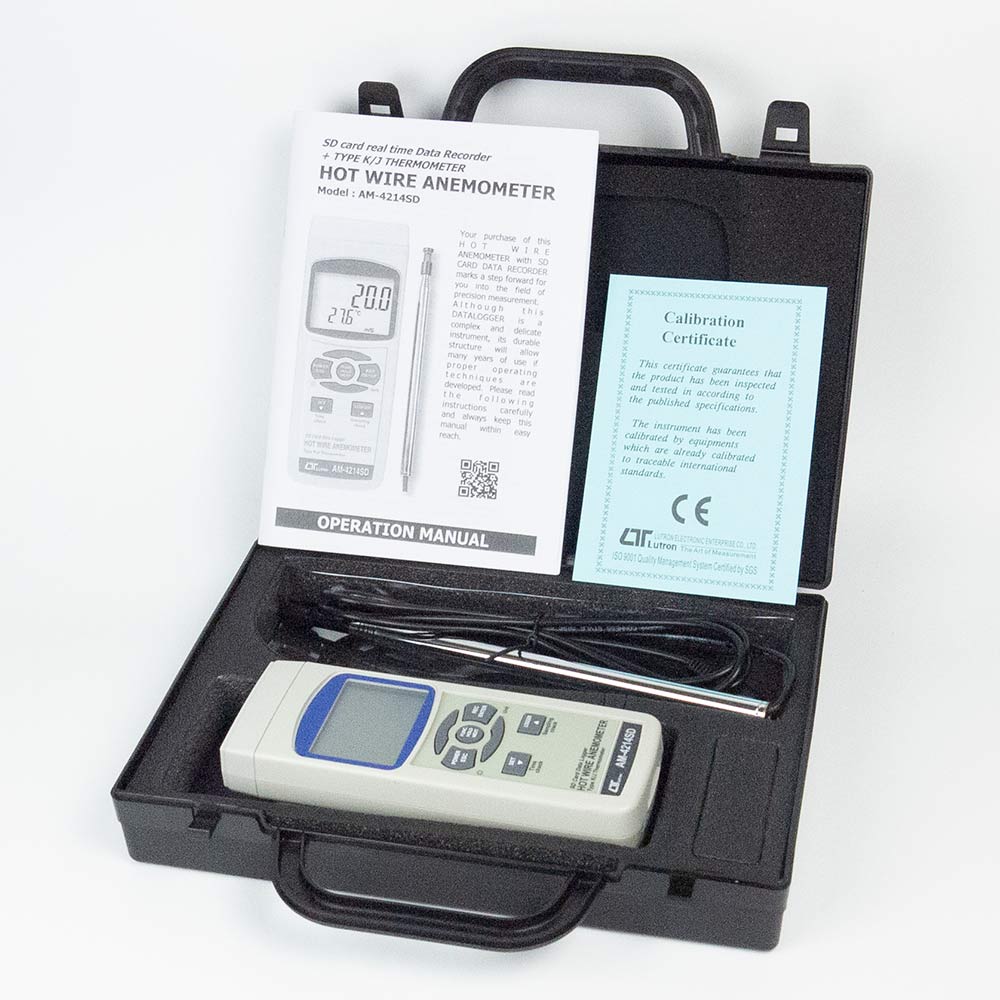

Accessories		Main unit x 1 Telescope Probe x 1 Instruction manual x 1 Hard carrying case x 1
