Lutron AM-4234SD เครื่องบันทึกความเร็วลมแบบ Hot wire | SD Card

SKU
AM-4234SD
฿20,200.00
มีสินค้า

AM-4234SD เครื่องบันทึกความเร็วลมแบบ Hot wire
สามารถวัด Air flow, Humidity, Dew point, type K/J Temp.ได้
ปรับเลือกหน่วยวัดความเร็วลมได้ m/s, km/h, ft/min, knots, mile/h.
ช่วงการวัดความเร็วลมที่ 0.2 ถึง 35.0 m/s
วัดปริมาตรลม (Air flow) CMM/ CFM
ช่วงการวัดวัดปริมาตรลมที่  0 to 54,000 CMM
มีฟังก์ชั่น Records Max/ Min, Data Hold
เชื่อมต่อ COMPUTER ด้วย RS232/USB PC interface
บันทึกข้อมูลลงบน SD Card (1 to 32GB)
ยี่ห้อ Lutron, Taiwan

เพิ่มสินค้าเปรียบเทียบ

Lutron AM-4234SD เครื่องบันทึกความเร็วลมแบบ Hot wire
SD card real time data recorder, wide range Air velocity, Air flow, Humidity, Dew point, Type K/J Temp

เครื่องบันทึกความเร็วลมแบบ Hot wire สามรถวัด Air flow (CMM/ CFM), Humidity, Dew point, type K/J Temp.(แยกจำหน่าย) ได้ด้วย สามารถปรับเลือกหน่วยวัดความเร็วลมได้ m/s, km/h, ft/min, knots, mile/h มีฟังก์ชั่น Records Max/ Min, Data hold เชื่อมต่อ COMPUTER ด้วย RS232/USB PC interface บันทึกข้อมูลลงบน SD Card (1 to 32GB) บันทึกข้อมูล เลือกตั้ง Sampling Time ได้ตั้งแต่ 1 ถึง 3600 วินาที (Auto/ Manual)

FEATURES

  • หน่วยการวัดความเร็วลมหลากหลาย (m/s, Ft/min, Km/h, Knot, Mile/h)
  • หน่วยการวัดอุณหภูมิอากาศ (ºC, ºF)
  • ใบพัดแรงเสียดทานต่ำ ให้ความแม่นยำสูงไม่ว่าจะความเร็วลม ต่ำหรือสูง
  • ใช้เซนเซอร์แบบ Thermistor ในการวัดอุณหภูมิอากาศที่ให้การตอบสนองอย่างรวดเร็ว
  • รองรับการวัดค่าอุณหภูมิ จากเทอร์โมคัปเปิล Type K / Type J (อุปกรณ์แยกจำหน่ายไม่รวมมาในชุด)
  • บันทึกค่าการวัดลงบน SD Card แบบเรียลไทม์ โดยผลการบันทึกที่ได้จะมีข้อมูล วันที่และเวลา ระบุเอาไว้ และยังสามารถตั้งค่าความถี่ในการบันทึกแบบอัตโนมัติให้กับตัวเครื่องได้เป็น Step ได้ดังนี้ 0, 1, 2, 3, 5, 10, 30, 60, 120, 300, 600, 1800, 3600 วินาที
  • การบันทึกค่าโดยผู้ใช้งาน (Manual datalogger) สามารถกำหนดตำแหน่งในการวัดที่แตกต่างกัน (1 ตำแหน่ง ถึง ตำแหน่ง 99 ตำแหน่ง)
  • ดูผลการวัดที่บันทึกไว้ได้โดยไม่จำเป็นต้องติดตั้ง software โดยเสียบการ์ด SD Card กับคอมพิวเตอร์ แล้วดูผลการบันทึกไว้ได้จากโปรแกรม Excel ได้โดยตรง โดยข้อมูลที่แสดงจะมี (ค่าการวัดที่บันทึก / ปี/ เดือน/ วันที่/ ชั่วโมง/ นาที/ วินาที) และผู้ใช้งานสามารถทำกราฟเพื่อวิเคราะห์ผลเพิ่มเติมได้จากโปรแกรม Excel
  • รองรับการ SD Card ขนาด 1GB ถึง 32GB (ทางเลกะแถมให้ฟรี ขนาด 32GB)
  • หน้าจอแบบ LCD มีไฟ Backlight สีเขียวใช้งานได้แม้ในที่แสงสว่างน้อย
  • ปิดเครื่องอัตโนมัติ เมื่อไม่ได้ใช้งาน
  • ตัวเครื่องมีฟังก์ชั่นค้างค่าผลการวัดที่หน้าจอ และสามารถกดเรียกดู ค่าการวัดสูงสุด / ค่าการวัดต่ำสุดได้
  • ตัวเครื่องมี Microcomputer circuit ให้ผลการวัดที่มีความแม่นยำสูง
  • ตัวเครื่องใช้ไฟจาก Batteries AA จำนวน 6 ก้อน (ทางเลกะแถมให้ฟรี)
  • ตัวเครื่องรองรับการใช้งานร่วมกับ Adapter DC 9V รุ่น AP-9VA (แยกจำหน่ายไม่รวมมาในชุด)
  • รองรับเชื่อมต่อกับ COMPUTER ด้วยสาย RS232 (UPCB-02), USB PC interface (USB-01) และใช้งานร่วมกับโปรแกรม Data Acquisition Software (SW-E816) (อุปกรณ์แยกจำหน่าย)
ตัวเครื่อง AM-4234SD เมื่อต่อร่วมกับ Humidity/Temp. Probe และ Hot wire Probe

▲ ตัวเครื่อง AM-4234SD เมื่อต่อร่วมกับ Humidity/Temp. Probe และ Hot wire Probe

โพรบ Hot wire ยืดได้สูงสุดถึง 960mm

▲ โพรบ Hot wire ยืดได้สูงสุดถึง 960mm

ภาพแสดงด้านหลังตัวเครื่อง ช่องใส่ Battery และรูสำหรับยึดติดขาตั้ง

▲ ภาพแสดงด้านหลังตัวเครื่อง ช่องใส่ Battery และรูสำหรับยึดติดขาตั้ง

ด้านข้างมีช่องต่อใช้งานร่วมกับ Computer และเสียบ Adapter 9V

▲ ด้านข้างมีช่องต่อใช้งานร่วมกับ Computer และเสียบ Adapter 9V

ด้านบนช่องต่อโพรบ และ Thermocouple Type K / Type J

▲ ด้านบนช่องต่อโพรบ และ Thermocouple Type K / Type J (ดู Thermocouple คลิ๊ก)

ด้านล่างแสดงช่องสำหรับใส่ SD Card ในการบันทึกข้อมูล

▲ ด้านล่างแสดงช่องสำหรับใส่ SD Card ในการบันทึกข้อมูล


▼ เลือกซื้อ Sensor Thermocouple เพิ่มเติม (แยกจำหน่าย)

ตัวเครื่องรองรับการใช้งานร่วมกับ Thermocouple ทางเรามี Thermocouple Type K ให้เลือกหลากหลายรูปแบบ ซึ่งการเลือกใช้งานนั้นผู้ใช้งานต้องคำนึงถึงเหตุผลหลักๆ ดังนี้
1. รูปแบบการนำไปใช้งาน เช่น นำไปวัดค่าอุณหภูมิในลักษณะใด จะได้ เลือกลักษณะของหัวโพรบให้ตรงกับลักษณะของการนำไปใช้งาน (วัดอุณหภูมิพื้นผิวของชิ้นงาน / วัดอุณหภูมิโดยการจิ้มวัดเพื่อวัดค่าอุณหภูมิภายใน(โพรบปลายแหลม) / วัดวัดอุณหภูมิของของเหลว / วัดอุณหภูมิของอากาศหรือก๊าซ / หรือ การวัดอุณหภูมิทั่วไป)

2. ช่วงการวัดอุณหภูมิที่ต้องการใช้งาน ช่วงการวัดอุณหภูมิเป็นสิ่งสำคัญอีกอย่างที่ผู้ใช้งานจะต้องทราบว่าต้องการนำโพรบไปวัดที่ช่วงอุณหภูมิที่ช่วงการใช้งานย่านการวัดที่กี่องศา และไม่ควรเลือกให้ใกล้เคียงช่วงการวัดสูงสุดหรือต่ำสุดจนเกินไป ตัวอย่างเช่นผู้ใช้งานที่ช่วงอุณหภูมิ -10 ถึง 50℃ ลูกค้าก็ควรที่จะเลือกโพรบที่ช่วงการวัดของโพรบ ไม่ให้พอดีกับช่วงใช้งานของลูกค้าควรจะเพื่อที่ประมาณ 5-10℃ เป็นอย่างน้อยนั้นเอง

▼ การบันทึกข้อมูลลงบน SD card และดูผลการบันทึกด้วยโปรแกรม EXCEL

การดูผลการบันทึกข้อมูล ซึ่งสามารถดูผลได้ทั้งรูปแบบการบันทึกแบบ Auto และ Manual เป็นการบันทึกลงบน SD Card (รองรับ SD Card 1GB ถึง 32GB) แสดงผลการบันทึกข้อมูลเป็นรูปแบบ "EXCEL File" เพียงนำ SD Card ที่บันทึกผลไปเสียบยังคอมพิวเตอร์ หากคอมพิวเตอร์ไม่มีช่องเสียบสามารถใช้ SD card adapter ทดแทนได้ โดยสามารถเปิดดูข้อมูลผ่านโปรแกรม EXCEL ได้ทันที หากผู้ใช้งานต้องการทำกราฟวิเคราะห์ผล ก็สามารถทำได้ด้วยตนเองผ่านโปรแกรม EXCEL เช่นกัน

EXCEL data screen (for example)

▲ EXCEL data screen (for example)

EXCEL graphic screen (for example)

▲ EXCEL graphic screen (for example)


▼ การใช้งานร่วมกับโปรแกรม Data Acquisition Software รุ่น SW-E816 (แยกจำหน่าย)

โปรแกรม Data Acquisition Software (SW-E816) เป็นซอฟต์แวร์เสริมสำหรับเครื่องมือวัดและบันทึกข้อมูลของแบรนด์ LUTRON ที่จะทำให้เครื่องมือวัดกับคอมพิวเตอร์สามารถทำงานร่วมกัน โดยรองรับการใช้งานร่วมกับคอมพิวเตอร์ระบบปฏิบัติการ WINDOWS
โดย Data Acquisition Software (SW-E816) จะมีฟังก์ชั่นของระบบบันทึกข้อมูล, การแสดงข้อความ, การแสดงกราฟ, การแสดงแผนภูมิ, การตั้งค่าขีดจำกัดสูง/ต่ำ ของเครื่องบันทึกข้อมูลเพื่อแจ้งเตือน, การค้นข้อมูล, รายงานข้อความ, รายงานแผนภูมิ. สามารถตั้งค่าให้ตัวเครื่องมือวัดบันทึกผลการวัดที่ได้นั้นลงคอมพิวเตอร์ได้เลย และในกรณีที่ตัวเครื่องมีหลาย Channel ตัว Software ยังช่วยให้ผู้ใช้งานการแสดงผลค่าการวัดได้พร้อมกันถึง 16 Channel ในเวลาเดียวกัน

หากผู้ใช้งานต้องการใช้ Data Acquisition Software (SW-E816) นอกจากตัว Software ที่ผู้ใช้งานต้องมีแล้วนั้น สิ่งที่จำเป็นต้องมีอีกอย่างคือสายเชื่อมต่อตัวเครื่องมือวัดเข้ากับตัวคอมพิวเตอร์ก็คือ สาย RS232 (UPCB-02), หรือ สาย USB PC interface (USB-01) เป็นอุปกรณ์แยกจำหน่ายไม่รวมมาในชุด

โปรแกรม Data Acquisition Software
โปรแกรม Data Acquisition Software
โปรแกรม Data Acquisition Software
โปรแกรม Data Acquisition Software

▼ Specification Data | ข้อมูลจำเพาะ

Unit Range Resolution Accuracy
m/s
  • 0.2 to 5.0 m/s
  • 5.1 to 35.0 m/s
  • 0.01 m/s
  • 0.1 m/s
± (5% + a) reading
± (1% + a) full scale
Km/h
  • 0.70 to 18.00 km/h
  • 18.0 to 126.0 km/h
  • 0.01 Km/h
  • 0.1 Km/h
Mile/h (mph)
  • 0.50 to 11.20 mph
  • 11.2 to 78.2 mph
  • 0.01 mph
  • 0.1 mph
Knot
  • 0.40 to 9.70 knot
  • 9.7 to 68.0 knot
  • 0.01 Knot
  • 0.1 Knot
Ft/min
  • 40 to 6889 ft/min
  • 1 Ft/min
Measurement Range Resolution
CMM (m³/min.) 0 to 54,000 CMM 0.001 to 1 CMM
CFM (ft³/min.) 0 to 1,907,000 CFM 0.001 to 100 CFM
Measurement Area
CMM (m³/min.) 0.001 to 30.000 m²
CFM (ft³/min.) 0.01 to 322.93 ft²
Measurement Range 0 to 50°C | 32 to 122°F
Resolution 0.1°C | 0.1°F
Accuracy ± 0.8°C | ± 1.5°F
Measurement Range 5% to 95% R.H.
Resolution 0.1% R.H
Accuracy ≥ 70% RH ± (3% reading + 1% RH)
< 70% RH ± 3% RH
Range -25.3 to 48.9°C
-13.5 to 120.1°F
Resolution 0.1℃
0.1°F
Range -21.6 to 50.0℃
-6.9 to 122.0°F
Resolution 0.1℃
0.1°F
Circuit Custom one-chip of microprocessor LSI circuit
Display LCD size : 52 mm x 38 mm
LCD with green backlight (ON/ OFF)
Air velocity m/S (Meters per second)
Km/h (Kilometers per hour)
Ft/min (FPM, feet per minute)
Mile/h (mph, miles per hour)
Knot (Nautical miles per hour)
Air flow CMM (Cube meters per minute)
CFM (Cube feet per minute)
Temp. unit Type K/ Type J thermometer (℃/ ℉)
Air temperature (℃/ ℉)
Datalogger Sampling Time Setting range Auto: 1 second to 3600 seconds
(Sampling time can set to 1 second, but memory data may loss)
Manual: Push the data logger button once will save data one time
(Set the sampling time to 0 second.)
(Manual mode, can also select the 1 to 99 position (Location) no.)
Data error no. ≤ 0.1% no. of total saved data typically
Memory Card SD memory card. 1 GB to 32 GB.
Advanced
  • Set clock time (Year/ Month/ Date/ Hour/ Minute/ Second)
  • Set sampling time
  • Auto power OFF management
  • Set beep Sound ON/OFF
  • Decimal point of SD card setting
  • SD memory card Format
  • Set thermometer type to Type K or Type J
  • Set temperature unit to or ℃ ℉
  • Set air flow type (CFM/USA, CMM/EURO)
  • Set air flow area dimension
Temperature Compensation Automatic temp. compensation for the Anemometer function and the type K/J thermometer
Data Output RS232/USB PC computer interface
  • Connect the optional RS232 cable UPCB-02 will get the RS232 plug
  • Connect the optional USB cable USB-01 will get the USB plug.
Data Hold Freeze the display reading.
Memory Recall Maximum & Minimum value
Sampling Time of Display Approx. 1 second.
Power Supply Battery AA × 6 or Adapter DC 9V (optional)
Dimension (Weight)
  • Main Unit: 182 x 73 x 47.5 mm (347 g)
  • Hot wire telescope probe: ø12 x 250mm to 960mm
Accessories
  • Main unit x 1
  • Hot wire telescope probe x 1
  • Humidity/Temp. probe x 1
  • Instruction manual x 1
  • Calibration Certificate (from manufacture) x 1
  • Hard carrying case x 1
Accessories
SKUAM-4234SD
Weight347.000000
ขนาดMain unit 182 x 73 x 47.5 mm | Probe size Ø12mm x 280mm (Max extend 940 mm)
ผู้ผลิตLutron
บันทึกข้อมูลได้
Temp & Humid measurementwith Temp & Humid
Airflow calculationYes
Anemometer range0.2 to 35.0 m/s
ฟังก์ชั่น
  • Set clock time (Year/ Month/ Date/ Hour/ Minute/ Second)
  • Set sampling time
  • Auto power OFF management
  • Set beep Sound ON/OFF
  • Decimal point of SD card setting
  • SD memory card Format
  • Set thermometer type to Type K or Type J
  • Set temperature unit to or ℃ ℉
  • Set airflow type (CFM/USA, CMM/EURO)
  • Set airflow area dimension
Power SupplyBattery AA x 6 / Adapter (optional)
ความละเอียดการแสดงผล0.01/ 0.1°C
ระดับการป้องกันN/A
Sensor Output InterfaceNo
ค่าความแม่นยำ

± 5% + 0.1m/s

คะแนนของคุณ

Anemometer เครื่องวัดความเร็วลม

เครื่องวัดความเร็วลม Anemometer เป็นเครื่องมือที่ใช้สำหรับวัดความเร็วลม ซึ่งโดยทั่วไปจะใช้กับงานวัดสภาพอากาศ, งานด้านอุตุนิยมวิทยา, อากาศพลศาสตร์ นอกจากนี้ Anemometer ยังสามารถวัดปริมาตรลม ได้อีกด้วย เครื่องวัดความเร็วลม

เครื่องวัดความเร็วลม (Anemometer)

เครื่องวัดความเร็วลม (Anemometer) การใช้งานเครื่องวัดความเร็วลม (Anemometer)ไม่ได้มีความซับซ้อนมากนัก จากรูปจะเห็นว่ามีอุปกรณ์เพียง 2 ส่วน นั่นคือ กังหันที่ใช้วัดความเร็วลม และตัวเครื่อง วิธีการใช้งานเพียงหันกังไปในทิศทางของลมที่ต้องการวัด

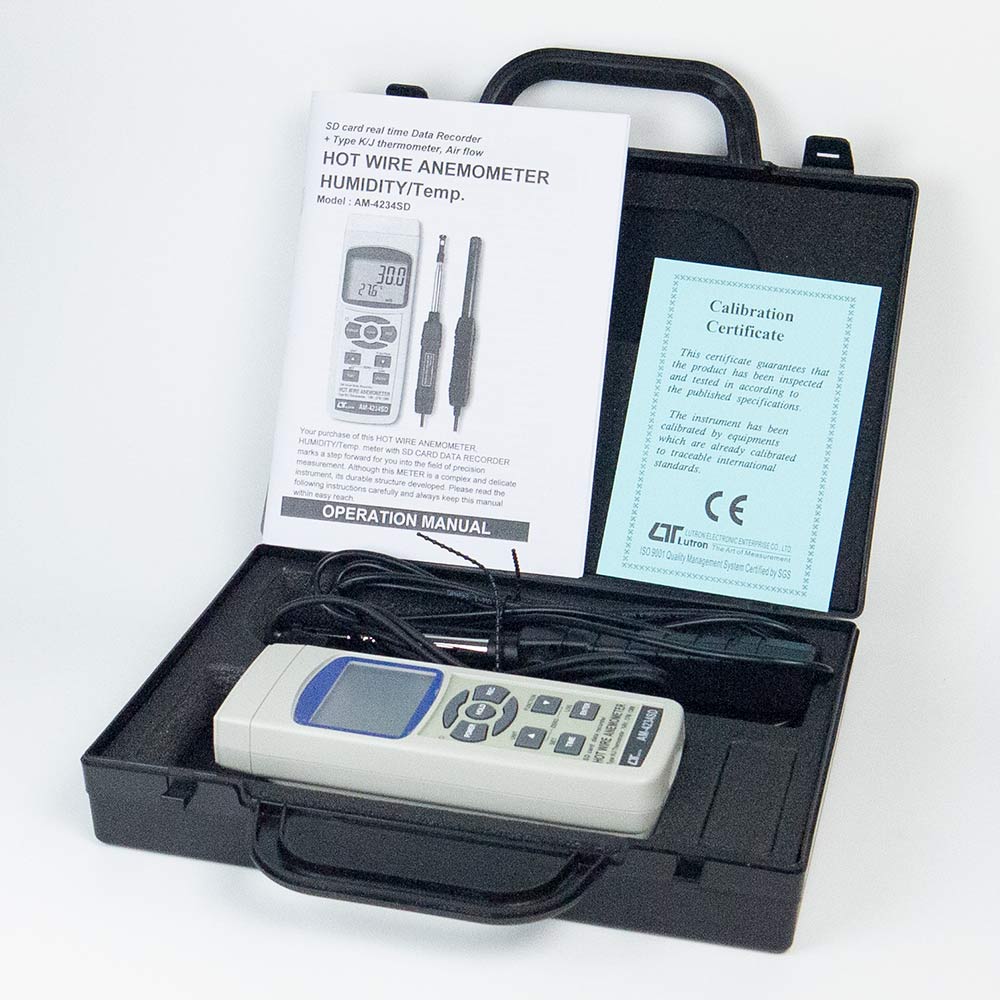

อุปกรณ์ที่มีมาในชุด

  • Main unit × 1
  • Hot wire telescope probe × 1
  • Humidity/Temp. probe × 1
  • Instruction manual × 1
  • Hard carrying case × 1
  • Calibration Certificate (from manufacture) × 1
  • SD Card ขนาด 32GB (ทางเลกะแถมให้ฟรี× 1
  • Batteries AA (ทางเลกะแถมให้ฟรี) × 6


อุปกรณ์เสริม (แยกจำหน่าย)
