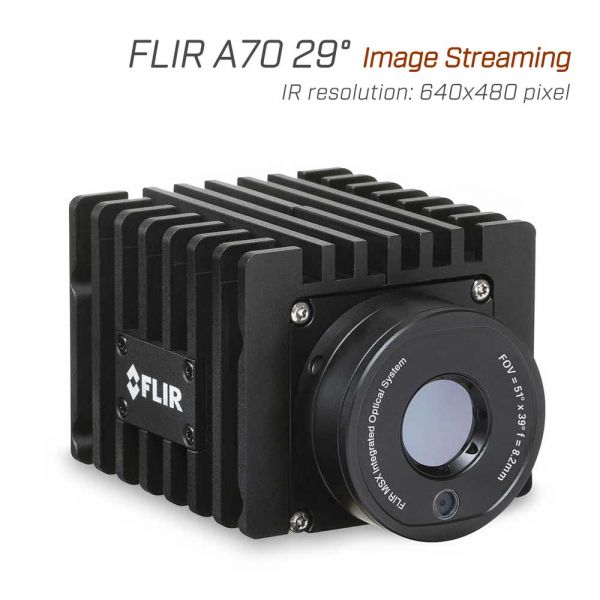

FLIR-A70-29 กล้องถ่ายภาพความร้อนแบบติดตั้ง Image Streaming Type (Standard) | 640 × 480 Pixel

SKU
FLIR-A70-29-image-streaming-STD
main product photo
สินค้าหมด

FLIR A70 29° กล้องถ่ายภาพความร้อนแบบติดตั้ง (IR Resolution 640 × 480)
แบบ Image Streaming (Standard) เหมาะสำหรับลูกค้าที่ต้องการรับข้อมูลดิบ
และทำการวิเคราะห์ทั้งหมดโดยใช้งานผ่านแอปพลิเคชันของตนเอง
ในการตรวจสอบและคัดกรองอุณหภูมิพื้นผิว โดยตรวจสอบอย่างต่อเนื่อง เช่น
กระบวนการตรวจสอบคุณภาพของผลิตภัณฑ์,
การตรวจจับอัคคีภัยล่วงหน้า และการนำไปประยุกต์ใช้งานในงานด้านอื่น ๆ
รองรับการตวรจจับค่าอุณหภูมิที่ -20°C to 1,000°C (2 ranges)
Image Frequency30 Hz | ตัวกล้องควบคุมระบบโฟกัสด้วยมอเตอร์
การกำหนดหรือตั้งค่าไม่ยุ่งยาก ช่วยให้ปรับแต่งระบบการตรวจสอบได้ตามความต้องการ
ยี่ห้อ FLIR, USA

Authorized_Flir

Send Inquiry
หมวดหมู่: FLIR, Fixed Thermal Cameras
FLIR

FLIR-A70-29 กล้องถ่ายภาพความร้อนแบบติดตั้ง Image Streaming Type (Standard) | 640 × 480 Pixel

"FIXED-MOUNT THERMAL CAMERA" IMPROVE PRODUCTION AND QUALITY

BUILD BETTER MONITORING

FLIR A50 และ A70 คือกล้องถ่ายภาพความร้อนแบบติดตั้ง ที่สามารถใช้สำหรับการใช้งานที่หลากหลายรวมถึงการคัดกรองอุณหภูมิสูงเป็นส่วนเสริมกับเครื่องมือคัดกรองอุณหภูมิร่างกายอื่น ๆ การตรวจสอบโครงสร้างพื้นฐานที่สำคัญการประเมินคุณภาพของผลิตภัณฑ์หรือการตรวจจับสัญญาณความร้อนสะสม

กล้องถ่ายภาพความร้อนแบบติดตั้ง FLIR A70 ให้ภาพอินฟราเรดคุณภาพสูง 307,200 พิกเซล (640x480) เหมาะสำหรับการตรวจสอบหรือติดตามการเปลี่ยนแปลงของอุณหภูมิ สามารถดูค่าอุณหภูมิจุดใดก็ได้ในฉาก ออกแบบมาให้สามารถติดตั้งได้เกือบทุกที่เพื่อตรวจสอบอุปกรณ์ที่สำคัญของคุณ จะช่วยให้เห็นปัญหาก่อนที่จะเกิดความเสียหาย เป็นการป้องกัน และสั่งหยุดทำงาน เพื่อเพิ่มความปลอดภัยของผู้ปฏิบัติงาน

Image Streaming Thermal Camera

เหมาะสำหรับลูกค้าที่ต้องการสามารถในการควบคุมกล้องและการสตรีมภาพผ่านอินเตอร์เน็ต รวมถึงความยืดหยุ่นในการวิเคราะห์และรวบรวมข้อมูลดิบของภาพถ่ายความร้อนด้วยแอพพลิเคชั่นหรือโปรแกรมของตัวเอง นอกจากนี้ตัวกล้องยังสามารถปรับแต่งให้เหมาะสมกับงานรูปแบบต่าง ๆ ในระบบอุตสาหกรรม ไม่ว่าจะเป็น build-in Wi-Fi รวมเข้ากับตัวกล้องในการสตรีมภาพ หรือรองรับ ONVIF S (Advanced) ทำให้ตัวกล้องมีขนาดเล็กกะทัดรัดและน้ำหนักเบา และยังช่วยเพิ่มประสิทธิภาพในการควบคุมการผลิตได้เป็นอย่างดี

ขั้นตอนในการเลือกซื้อ FLIR A70 Image Streaming Thermal Camera

FLIR A50 Image Streaming

Select Thermal Camera Lens

เลือกขนาดของเลนส์กล้องได้ทั้งหมด 3 ขนาด ดังนี้

29° Lens (FLIR-A70-29)

  • FOV: 29° × 22°
  • Focal Length: 14.3 mm
  • Minimum Focus Distance: 0.25 m

51° Lens (FLIR-A70-51)

  • FOV: 51° × 39°
  • Focal Length: 8.2 mm
  • Minimum Focus Distance: 0.2 m

95° Lens (FLIR-A70-95)

  • FOV: 95° × 74°
  • Focal Length: 4.1 mm
  • Minimum Focus Distance: 0.1 m

Standard Features (PN: T300313)

  • Digital I/O
  • PoE
  • Built in web interface
  • Motorized Focus
  • GigE Vision
  • GenICam

หากต้องการเลือกรุ่น Advanced Features (PN: T300292)

Click
IMPROVE PRODUCTION AND QUALITY

IMPROVE PRODUCTION AND QUALITY

มองเห็นภาพความร้อนได้อย่างรวดเร็วในระหว่างกระบวนการผลิตหรือกระบวนการตรวจสอบคุณภาพ เพื่อปรับปรุงการตั้งค่าในการผลิตและคุณภาพของสินค้าได้อย่างเหมาะสม

TROUBLE-FREE INTEGRATION

TROUBLE-FREE INTEGRATION

ลดความซับซ้อนในการใช้งานอุปกรณ์หลายชนิดในการเชื่อมต่อกับงานอุตสาหกรรม ด้วยกล้องที่รองรับ GigE Vision และ GenICam สำหรับการควบคุมกล้องและสตรีมวิดีโอภาพความร้อนผ่านระบบอินเตอร์เน็ตไปยังแอปพลิเคชั่น

RUGGED, COMPACT, EASY INSTALLATION

RUGGED, COMPACT, EASY INSTALLATION

ตัวกล้องถูกออกแบบมาให้มีขนาดเล็กกะทัดรัดและน้ำหนักเบา ติดตั้งง่าย สะดวกต่อการใช้งาน พร้อมด้วยมาตรฐานการป้องกัน IP66 และ mounting ขนาด M8/12 จึงสามารถต่อกับขาตั้งกล้องได้ทั่วไป

SPECIFICATIONS

Overview

Alarm Functions
NA
Alarm Output
NA
Base Mounting
4 x M2.5 direct into camera or 4x 10-32 UNF onto bottom cooling plate
Encoding
GVSP video streaming: uncompressed GVSP radiometric streaming: temperature linear and FLIR radiometric
Housing material
Aluminium
ONVIF Profile S Compliant
No
Size (L x W x H)
107 × 67 × 57 mm (4.21 × 2.64 × 2.24 in)
Web interface
Yes
Weight
519g (1.14lb) without bottom cooling plate

Connections & Communications

Digital I/O connector type
M12 12-pin A-coded, Male (shared with external power)
Digital I/O isolation voltage
500 VRMS
Digital input purpose
NUC; NUC disable; image TAG (Start, Stop, General); image flow control (acc. SFNC 2.3): • Single frame (on trigg) • Multiframe (on trigg) • Continuous
Digital Inputs
2x opto-isolated, Vin(low)= 0–1.5 V, Vin(high)= 3–25 V
Digital Output Purpose
Programmatically set; fault (NC)
Digital Outputs
3x opto-isolated, 0–48 V DC, max. 350 mA; solid-state opto relay; 1x dedicated as Fault output (NC)
Ethernet
For control, result, image, and power
Ethernet Communication
• GigE Vision ver. 1.2 • Client API GenICam compliant • TCP/IP socket-based FLIR proprietary
Ethernet Connector Type
M12 8-pin X-coded, female; RP-SMA, female
Ethernet Interface
Wired, Wi-Fi (optional)
Ethernet Power
Power over Ethernet, PoE IEEE 802.3af class 3
Ethernet Protocols
• IEEE 1588 • SNMP • TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (server), FTP (client), SMTP, DHCP, MDNS (Bonjour), uPnP, GVSP, GVCP
Ethernet Standard
IEEE 802.3
Ethernet Type
1000 Mbps
Multicast
Yes
RS-232
M8 A-coded, male connector
WiFi
Optional feature purchased separately. RP-SMA, female connector

Environmental

Atmospheric transmission correction
Based on inputs of distance, atmospheric temperature, and relative humidity
Corrosion
• ISO 12944 C4 G or H • EN60068-2-11
EMC
• ETSI EN 301 489-1 (radio) • ETSI EN 301 489-17 (radio) • EN 61000-4-8 (magnetic field) • FCC 47 CFR Part 15 Class B (emission US) • ISO 13766-1 (EMC - Earth-moving and building construction machinery) • EN ISO 14982 (EMC - Agricultural and forestry machinery)
Encapsulation
IEC 60529 and IP66
Humidity (Operating and Storage)
IEC 60068-2-30/24 hours, 95% relative humidity, 25–40°C (77–104°F)/2 cycles EN60068-2-38
Operating Temperature Range
–20 to 50°C (–4 to 122°F) Bottom cooling plate is needed in temperatures above 40°C (104°F). Maximum internal temperature sensor: 70°C (158°F)
Radio Spectrum
• FCC 47 CFR Part 15 Class C (2.4 GHz band US) • FCC 47 CFR Part 15 Class E (5 GHz band US) • RSS-247 (2.4 GHz and 5 GHz band Canada) • ETSI EN 300 328 V2.1.1 (2.4 GHz band EU) • ETSI EN 301 893 V2.1.1 (5 GHz band EU)
Shock
IEC 60068-2-27, 25 g
Tripod Mounting
4 x M2.5 direct into camera or 4x 10-32 UNF onto bottom cooling plate
Vibration
• IEC 60068-2-6, 0.15 mm at 10–58 Hz and 2 g at 58–500 Hz, sinusoidal • IEC 61373 Cat 1 (Railway)

Imaging & Optical

Contrast Enhancement
FSX® / Histogram equalization (IR only)
Detector Pitch
12 µm
Field of view (FOV)
29° × 22°
f-number
1.4
Focal Length
14.3 mm (0.56 in)
Focal Plane Array (FPA)
Uncooled microbolometer
Focus
Fixed, adjustable with included tool
iFoV
0.84 mrad/pixel
Image Fequency
30 Hz
IR Resolution
640 × 480
Minimum Focus Distance
0.25 m (0.82 ft)
MSX
Yes, included in visual camera option
Overlay
Without
Radiometric IR video streaming
GigE Vision
Readout
No measurements readouts, only streamed video
Spectral Range
7.5–14 µm
Streaming Resolution
GVSP video streaming: 640 × 480 pixels GVSP radiometric streaming: 640 × 480 pixels
Thermal Sensitivity/NETD
<45mK
Video Streaming
GVSP (GigE Vision) protocol
Visible Camera
Optional accessory

Measurement & Analysis

Accuracy
±2°C (±3.6°F) or ±2% of reading, for ambient temperature 15°C–35°C (59°F–95°F) and object temperature above 0°C (32°F)
Automatic hot & cold detection
NA
Measurement Corrections
NA
Measurement Presets
NA
Measurement Tools
NA
Object Temperature Range
–20 to 175°C (–4 to 347°F) –20 to 250°C (–4 to 482°F) 175 to 1000°C (347 to 1832°F)

Power

External Power Operation
24/48 V DC 8 W max
External Voltage
Allowed range 18–56 V DC
Power Connection
M12 12-pin A-coded, male (shared with Digital I/O)
Power Consumption
• 7.5 W at 24 V DC typical • 7.8 W at 48 V DC typical • 8.1 W at 48 V PoE typical

Storage Media

Image Storage
NA
SKUFLIR-A70-29-image-streaming-STD
Weight519.000000
ขนาด107 × 67 × 57 mm
ผู้ผลิตFLIR
บันทึกข้อมูลไม่
Field of View (FOV)29° × 22°
Detector ResolutionIR Resolution: 640 × 480
Resolution No
Measurement Range–20 to 175°C (–4 to 347°F)
175 to 1000°C (347 to 1832°F)
ฟังก์ชั่น
  • Digital I/O
  • PoE
  • Built in web interface
  • Motorized Focus
  • GigE Vision
  • GenICam
Power Supply24/48 V DC 8 W max
ระดับการป้องกันIP66
Sensor Output InterfaceNo
Accuracy±2°C (±3.6°F) or ±2% of reading, for ambient temperature 15°C–35°C (59°F–95°F) and object temperature above 0°C (32°F)
