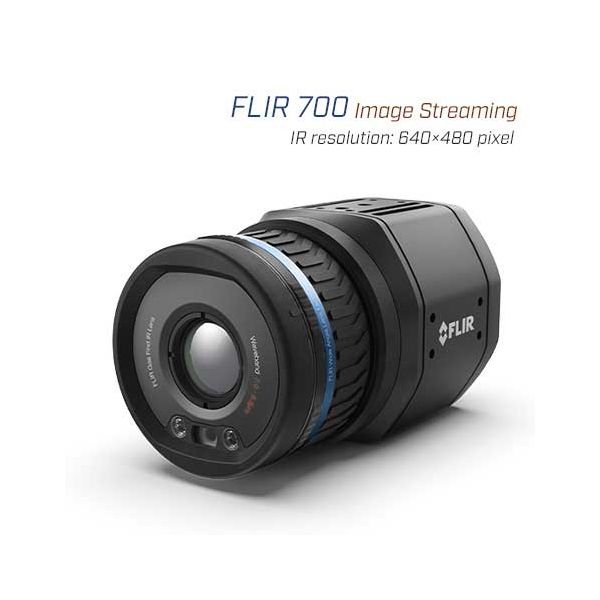

FLIR A700 กล้องถ่ายภาพความร้อนแบบติดตั้ง (640×480 pixel)

(FLIR A700 Image Streaming Thermal Camera + Standard Feature)

"FIXED-MOUNT THERMAL CAMERA Speed Up Decision-Making, Reduce Downtime, Improve Product Quality"

FLIR A400/A700™ Series.

FLIR A400 และ A700 คือกล้องถ่ายภาพความร้อนแบบติดตั้ง ที่สามารถใช้สำหรับการใช้งานที่หลากหลายรวมถึงการคัดกรองอุณหภูมิผิวสูงเป็นส่วนเสริมกับเครื่องมือคัดกรองอุณหภูมิร่างกายอื่น ๆ การตรวจสอบโครงสร้างพื้นฐานที่สำคัญการประเมินคุณภาพของผลิตภัณฑ์หรือการตรวจจับสัญญาณความร้อนสะสม

กล้องถ่ายภาพความร้อนแบบติดตั้ง FLIR A700 ให้ภาพอินฟราเรดคุณภาพสูง 307,200 พิกเซล เหมาะสำหรับการตรวจสอบหรือติดตามการเปลี่ยนแปลงของอุณหภูมิ สามารถดูค่าอุณหภูมิจุดใดก็ได้ในฉาก ตัวกล้องมีซูมแบบดิจิตอลสูงสุด 8 เท่า จึงทำให้สามารถระบุและตรวจสอบวัตถุได้อย่างแน่นอน ออกแบบมาให้สามารถติดตั้งได้เกือบทุกที่เพื่อตรวจสอบอุปกรณ์ที่สำคัญของคุณ จะช่วยให้เห็นปัญหาก่อนที่จะเกิดความเสียหาย เป็นการป้องกัน และสั่งหยุดทำงาน เพื่อเพิ่มความปลอดภัยของผู้ปฏิบัติงาน

ขั้นตอนในการเลือกซื้อ FLIR A700 Image Streaming Thermal Camera

Image Streaming Camera

เหมาะสำหรับลูกค้าที่ต้องการรับข้อมูลดิบและทำการวิเคราะห์ทั้งหมด โดยใช้แอปพลิเคชันของตนเอง

Standard Features (PN: T300312)

Built in spot analytics function - 6
Built in area analytics function - 6
Built in alarms
Isotherms
Iso-coverage
Digital I/O
PoE
Modbus TCP

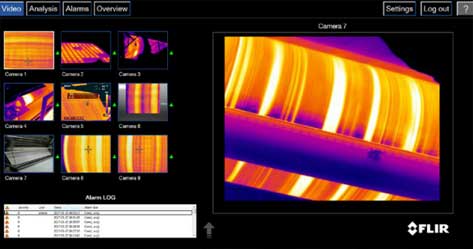

Built in web interface
Motorized Focus
Built in fault diagnostics
REST-API
MQTT

หากต้องการเลือกรุ่น Advanced Features
(PN: T300293) Click

Select Thermal Camera Lens

ตัวกล้องสามารถเปลี่ยนเลนส์ได้โดยจะมีให้เลือก 4 แบบตามลักษณะการนำไปใช้งาน
24° Lens (PN: T300240)

FOV: 24° x 18°
Effective Focal Length: 17mm
Minimum Focus Distance: 0.15m

14° Lens (PN: T300241)

FOV: 14° x 10°
Effective Focal Length: 29mm
Minimum Focus Distance: 1.0m

42° Lens (PN: T300239)

FOV: 42° x 32°
Effective Focal Length: 10mm
Minimum Focus Distance: 0.15m

6° Lens (PN: T300095)

FOV: 6° x 4.5°
Effective Focal Length: 70mm
Minimum Focus Distance: 5.0m

FLEXIBLE MEASUREMENT FEATURES FOR A WIDE RANGE OF APPLICATIONS
ตัวกล้องถ่ายภาพความร้อนมีช่วงการวัดที่กว้างจึงรองรับทุกการนำไปใช้งาน มีตัวเลือกเพื่อปรับการวัด และการเตือนตามแหล่งอ้างอิงอุณหภูมิ

PLUG & PLAY WITH SUPPORT FOR MULTIPLE PROTOCOLS
GigE Vision และ GenICam ทำให้การใช้งานร่วมกับระบบตรวจสอบที่มีอยู่ง่ายขึ้น การกำหนดการตั้งค่าขั้นสูงรองรับวิดีโอทั้ง GigE และ RTSP

WORLD-CLASS THERMAL IMAGING CAPABILITIES

การถ่ายภาพความร้อน ระดับ WORLD-CLASS
มอบคุณภาพของภาพที่ยอดเยี่ยมสูงถึง 640 × 480 ในรุ่น A700 และความแม่นยำในการวัดที่เหนือกว่าเพียง ±2 องศาเซลเซียส

SPECIFICATIONS

GENERAL
Contrast Enhancement	GVSP video streaming: FSX® / Histogram equalization (IR only)
OVERVIEW
Accuracy	±2°C (±3.6°F) ±2% of reading, for ambient temperature 15 to 35°C (59°F–95°F) and object temperature above
Base Mounting	4× M4 on 4 sides
Encoding	GVSP video streaming: uncompressed GVSP radiometric streaming: temperature linear and FLIR radiometric
Housing material	Aluminium
IR Resolution	640 × 480
Object Temperature Range	-20°C to 120°C (-4°F to 248°F) 0°C to 650°C (32°F to 1202°F) 300°C to 2000°C (572°F to 3632°F)
Size (L x W x H)	123 × 77 × 77 mm (4.84 × 3.03 × 3.03 in)
Thermal Sensitivity/NETD	Lens dependent
Weight	0.82 kg (1.8 lb), camera only
Multi-Streaming	No, one stream only
CONNECTIONS & COMMUNICATIONS
Digital I/O connector type	M12 12-pin A-coded, Male (shared with external power)
Digital I/O isolation voltage	500 VRMS
Digital input purpose	NUC; NUC disable; image TAG (Start, Stop, General); image flow control (acc. SFNC 2.3): • Single frame (on trigg) • Multiframe (on trigg) • Continuous • Frame rate • ROI
Digital Inputs	2x opto-isolated, Vin(low)= 0–1.5 V, Vin(high)= 3–25 V
Digital Output Purpose	Programmatically set; fault (NC)
Digital Outputs	3x opto-isolated, 0–48 V DC, max. 350 mA; solid-state opto relay; 1x dedicated as Fault output (NC)
Ethernet	For control, result, image, and power
Ethernet Communication	GigE Vision ver. 1.2 Client API GenICam compliant TCP/IP socket-based FLIR proprietary
Ethernet Connector Type	M12 8-pin X-coded, female; RP-SMA, female
Ethernet Power	Power over Ethernet, PoE IEEE 802.3af class 3
Ethernet Protocols	IEEE 1588 SNMP TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, sftp (server), FTP (client), SMTP, DHCP, MDNS (Bonjour), uPnP
Ethernet Standard	IEEE 802.3
Ethernet Type	1000 Mbps
RS-232	N/A
WiFi	Optional feature purchased separately. RP-SMA, female connector
Ethernet Interface	Wired, Wi-Fi (optional)
Multicast	Yes
Unicast	Yes
ENVIRONMENTAL
Atmospheric transmission correction	Based on inputs of distance, atmospheric temperature, and relative humidity
EMC	ETSI EN 301 489-1 (radio) ETSI EN 301 489-17 (radio) EN 61000-4-8 (magnetic field) FCC 47 CFR Part 15 Class B (emission US) ISO 13766-1 (EMC - Earth-moving and building construction machinery) EN ISO 14982 (EMC - Agricultural and forestry machinery)
Emissivity Correction	Variable from 0.01 to 1.0
Encapsulation	IEC 60529, IP54, IP66 with accessory
Humidity (Operating and Storage)	IEC 60068-2-30/24 hours, 95% relative humidity, 25°C–40°C (77°F–104°F)/2 cycles
Operating Temperature Range	-20°C to 50°C (–4°F to 122°F) -20°C to 40°C (-4°F to 104°F) (in free air) 40°C to 50°C (104°F to 122°F) (mounted on cooling plate accessory) Maximum camera case temperature: 65°C (149°F)
Radio Spectrum	FCC 47 CFR Part 15 Class C (2.4 GHz band US) FCC 47 CFR Part 15 Class E (5 GHz band US) RSS-247 (2.4 GHz and 5 GHz band Canada) ETSI EN 300 328 V2.1.1 (2.4 GHz band EU) ETSI EN 301 893 V2.1.1 (5 GHz band EU)
Shock	IEC 60068-2-27, 25 g
Tripod Mounting	UNC ¼″-20 on 2 sides
Vibration	IEC 60068-2-6, 0.15 mm at 10–58 Hz and 2 g at 58–500 Hz, sinusoidal IEC 61373 Cat 1 (Railway)
Corrosion	ISO 12944 C4 G or H EN60068-2-11
IMAGING & OPTICAL
Available Lenses	6°, 24°, 14°, 42°
Detector Pitch	12 µm
Focal Plane Array (FPA)	Uncooled microbolometer
Focus	One-shot contrast, motorized, and manual
Image Frequency	30 Hz
Radiometric IR video streaming	GVSP (GigE Vision) protocol
Spectral Range	7.5–14 µm
Streaming Resolution	GVSP video streaming: 640 × 480 pixels GVSP radiometric streaming: 320 × 240 pixels
Video Streaming	GVSP (GigE Vision) protocol
Overlay	With / Without
Visible Camera	Optional accessory
MEASUREMENT & ANALYSIS
External Optics & Windows Correction	Based on input of optics/window transmission and temperature
Measurement Corrections	Global object parameters
Reflected apparent temperature correction	Based on input of reflected temperature
POWER
External Power Operation	24/48 V DC 8 W max
Power Connection	M12 12-pin A-coded, male (shared with Digital I/O)
Power Consumption	7.5 W at 24 V DC typical 7.8 W at 48 V DC typical 8.1 W at 48 V PoE typical
External Voltage	Allowed range 18–56 V DC
RADIOMETRY
Image Source	GVSP video streaming: visual / IR / MSX® (visual camera is an optional feature) GVSP radiometric streaming: IR camera

รายละเอียดเพิ่มเติม

SKU	FLIR-A700-image-streaming-STD
Weight	1200.000000
ขนาด	170 × 70 × 70mm
ผู้ผลิต	FLIR
บันทึกข้อมูล	ไม่
Field of View (FOV)	Select Thermal Camera Lens: 6°, 24°, 14°, 42°
Detector Resolution	IR Resolution: 640×480 pixel
Resolution	No
Measurement Range	-20°C to 120°C (-4°F to 248°F) 0°C to 650°C (32°F to 1202°F) 300°C to 2000°C (572°F to 3632°F)
ฟังก์ชั่น	■ Built in spot analytics function - 6 ■ Built in area analytics function - 6 ■ Built in alarms ■ Isotherms ■ Iso-coverage ■ Digital I/O ■ PoE ■ Modbus TCP ■ Built in web interface ■ Motorized Focus ■ Built in fault diagnostics ■ REST-API ■ MQTT
Power Supply	24/48 V DC 8 W max
ระดับการป้องกัน	No
Sensor Output Interface	No
Accuracy	±2°C (±3.6°F) ±2% of reading, for ambient temperature 15°C–35°C (59°F–95°F) and object temperature above
