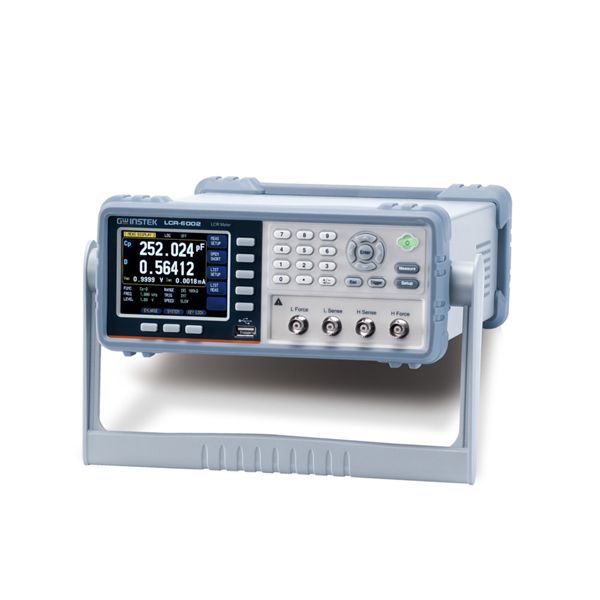

GW Instek LCR-6002 เครื่องวัดแอลซีอาร์ แบบตั้งโต๊ะ

SKU
LCR-6002
main product photo
สินค้าหมด

หน้าจอ TFT LCD ขนาด 3.5 นิ้ว
โหมดทดสอบความถึ่แบบต่อเนื่อง: 10Hz ~ 2kHz
ความเร็วในการวัดค่าสูงสุดที่ 25ms
ความเที่ยงตรงพื้นฐาน: 0.05%
หน่วยการวัดค่า DCR และ internal D.C. bias voltage (±2.5V)
ช่องเชื่อมต่อ USB รองรับการเก็บข้อมูล
ปุ่มกดที่สอดคล้องกันเพิ่มความต่อเนื่องและปฏิบัติงานได้อย่างรวดเร็ว
แสดงหน่วยการวัดค่าพร้อมกันได้สูงสุด 4 ค่า
ฟังก์ชั่น ALC (Auto Level Control)

สอบถาม
หมวดหมู่: เครื่องวัดแอลซีอาร์, GW Instek
GW_Instek

GW Instek LCR-6002 เครื่องวัดแอลซีอาร์ แบบตั้งโต๊ะ

LCR-6002 มาพร้อมกับช่วงวัดความถี่ 10Hz ～ 2kHz และความเที่ยงตรงพื้นฐานที่ 0.05% กับขนาดกระทัดรัด
ซึ่งช่วยให้คุณได้ประหยัดพื้นที่ หรือเหมาะกับการปฎิบัติงานในพื้นที่ ๆ จำกัด เช่น บนโต๊ะทำงานหรือใน System rack
ยังมาพร้อมด้วยฟังก์ชั่นอย่างมากมายจึงเป็นอุปกรณ์ที่เยี่ยมยอด ไม่ว่าจะเป็นงาน R&D, การทดสอบไลน์การผลิต, IQC และอื่น ๆ

LCR-6002 ที่มาพร้อมฟังก์ชั่นมากมายกับขนาดที่กระทัดรัด เริ่มด้วย หน้าจอ TFT LCD ขนาด 3.5 นิ้ว และแสดงหน่วยวัดได้หลากหลาย
นอกจากการแสดงผลการวัดค่าและค่าตามที่ได้ตั้งไว้แล้วนั้น ยังมีอีก 2 หน่วย หรือเรียกได้ว่าแสดงค่าได้ถึง 4 หน่วยการวัดค่า
โดยจะแสดงบนหน้าจอหลัก, หน้าจอรอง และหน้าจอย่อยอีก 2 ค่า ซึ่งจะช่วยเพิ่มประสิทธิภาพในการวัดให้คุณอย่างเต็มที่
หน้าจอขนาดใหญ่นอกจากการแสดงผลการวัดค่าแล้วยังมีระบบ PASS/FAIL Judgment ที่ช่วยในการตัดสินใจผลลัพธ์

โหมดทดสอบความถึ่แบบต่อเนื่องและสะดวกสบายด้วย Zero ฟังก์ชั่น

LCR-6002 มาพร้อมกับช่วงวัดความถี่ ที่รวมถึงโหมดต่อเนื่องและการปรับแต่งความถี่ ที่ทำให้ผู้ใช้งานสามารถจัดการ และวิเคราะห์
ค่าความถี่บนอุปกรณ์ต่าง ๆ ได้ตามต้องการ ซึ่ง LCR-6002 ยังมีฟังก์ชั่นแสดงค่าทศนิยมแบบเต็มจำนวนและสามารถตั้งค่าจำนวนของเลขศูนย์ด้านหลังได้อีกด้วย

Digital Image Thermal Image
Consecutive and adjustable frequency
Freely input frequency within provided frequency range		 Selectable fixture zeroing methods
Full frequency range zero or spot zero

หรูหราและหลากหลายกับหน้าจอแสดงผล

หน้าจอแสดงผลของ LCR-6002 ไม่เพียงแต่จะแสดงค่าหลักและค่ารองเท่านั้น แต่ยังรวมถึงมีการแสดงผลของหน่วยย่อยอีก 2 หน่วย
ช่วยให้ผู้ใช้งานสามารถปรับแต่งได้ตามต้องการ เช่น MEAS display แสดงผลการตั้งค่าและผลของการวัดค่าไปพร้อมกัน
และในโหมด ENLARGE display ที่จะโฟกัสไปที่ผลของการวัดค่าและระบบ PASS/FAIL judgment ที่ช่วยในการตัดสินใจผลลัพธ์

Digital Image Thermal Image
MEAS display
Parameter setting and four measurement parameters		 ENLARGE display
Enlarge measurement results and include PASS/FAIL judgment


แสดงรายการทดสอบได้สูงสุดถึง 10 ค่าและ PC Software

LCR-6002 แสดงรายการทดสอบได้สูงสุดถึง 10 ค่า ให้ผู้ใช้งานสามารถตั้งการวัดค่า DUT และจัดเรียงได้ตามเงื่อนไข (ความถี่, voltage, current)
และยังมาพร้อมกับ PC Software ที่ผู้ใช้งานสามารถวิเคราะห์ข้อมูลผันแปรที่ละเอียดอ่อนได้ตามที่ต้องการ (ค่าสูงสุด 1,000 จุด)

Digital Image Thermal Image
Listed tests
Variation criteria based upon frequency or voltage/current		 On software ─ characteristic curve
Provide more delicate characteristic variation trend

ฟังก์ชั่นการช่วยเหลือที่หลากหลาย

เพื่อตอบสนองการวัดค่าที่หลากหลายสำหรับอุปกรณ์และวัตถุดิบที่แตกต่าง LCR-6002 จึงมีฟังก์ชั่นที่มาสนับสนุนการวัดค่าต่าง ๆ ไม่ว่าจะเป็น การวัดค่าความจุไฟฟ้า,
ALC (Automatic Level Control), MLCC (Multi-Layer Ceramic Capacitor), Internal D.C. bias voltage (±2.5V, internal), การวัดค่าตัวนำไฟฟ้า

Digital Image Thermal Image
Automatic level control
Ideal for measuring components with voltage requirements		 Internal bias (±2.5V adjustable)
Provide more delicate characteristic variation trend


Standard Interface

สำหรับ Interface การเชื่อมต่อนั้น LCR-6002 มาพร้อมกับช่องการเชื่อมต่อแบบ handler interface และ RS-232C interface
Handler outputs 10 BIN (9BIN, AUX: 1BIN) ซึ่งให้ผลลัพธ์ที่ดีที่สุดสำหรับการควบคุมจากภายนอก
และแบบ RS-232C สำหรับการควบคุมและตรวจสอบผลลัพธ์ ผ่าน PC ได้ตามต้องการ

Digital Image
Standard interface
RS-232C (left), Handler (right)
TEST FREQUENCY
  10Hz～ 2kHz(±0.01%) (4 digits resolution)
OUTPUT IMPEDANCE
  30Ω / 50Ω / 100Ω selectable
BASIC ACCURACY
Slow / Med 0.05%
Fast 0.1%
TEST SPEED
  FAST:25ms / MED:100ms / SLOW:333ms
TEST SIGNAL LEVELS
AC Voltage 10.00mV- 2.00V (±10%) CV :10.00mV- 2.00V(±6%)
AC Current 100.0uA- 20.00mA (±10%) CC :100.0uA- 20.00mA(±6%) (@2VMax)
DCR ±1V(2Vpp), Square wave, 3Hz up 0.033A(Max)
DC BIAS
Internal ±2.5V (0.5%+0.005V)
DISPLAYRANGE
R, X, |Z| 0.00001Ω ~ 99.9999MΩ
G, B, |Y| 0.01nS ~ 999.999S
L 0.00001uH ~ 9999.99H
C 0.00001pF ~ 9999.99mF
D 0.00001 ~ 9.99999
Q 0.00001 ~ 99999.9
θd -179.999° ~ 179.999°
θr -3.14159 ~ 3.14159
DCR 0.00001Ω ~ 99.9999MΩ
Δ% -99999% ~ 99999%
TEST MODE
16 Combinations Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q,
Rs-Q, Rp-Q, R-X, Z-θr, Z-θd, Z-D, Z-Q, DCR
Monitor parameter (2 selectable) Z, D, Q, Vac, Iac, Δ, Δ%, θr, θd, R, X, G, B, Y
LISTED MODE
  10 steps
BIN FUNCTION
  Comparator (9BIN,AUX:1BIN)
MEMORY
INT – panel setting 10 file name
INT – measured data 10000 Data(.csv)
USB storage 10 file name for setting, 9999 file name for data, 999 Log file for LCD screen
OTHER FUNCTION
Auto Level Control (ALC) ON/OFF
Average 1~256 times
Trigger INT / MAN / EXT / BUS
Delay 0ms~60s
Judgment PASS / FAIL
Auto LCZ ON/OFF
Screen Capture Saving in to USB (Bmp form)
DISPLAY
  3.5'LCD, RGB color (320x240)
INTERFACE
  RS-232(SCPI), Handler, USB Host
POWER SOURCE
  AC 90V-250V, 50-60Hz, Max. 30VA
DIMENSIONS & WEIGHT
  265(W)x107(H)x312(D) mm, Approx.3kg
SKULCR-6002
Weight3000.000000
ขนาด265(W)x107(H)x312(D) mm
ผู้ผลิตGW_Instek
บันทึกข้อมูลได้
Resolution 4 digits resolution
Measurement RangeR, X, |Z| : 0.00001Ω ~ 99.9999MΩ
G, B, |Y| : 0.01nS ~ 999.999S
L: 0.00001uH ~ 9999.99H
C: 0.00001pF ~ 9999.99mF
D: 0.00001 ~ 9.99999
Q: 0.00001 ~ 99999.9
θd: -179.999° ~ 179.999°
θr: -3.14159 ~ 3.14159
DCR: 0.00001Ω ~ 99.9999MΩ
Δ% : -99999% ~ 99999%
ฟังก์ชั่น

Auto Level Control (ALC) : ON/OFF
Average: 1~256 times
Trigger: INT / MAN / EXT / BUS
Delay: 0ms~60s
Judgment: PASS / FAIL
Auto LCZ: ON / OFF
Screen Capture: Saving in to USB (Bmp form)

Power SupplyAC 90V-250V, 50-60Hz, Max. 30VA
ระดับการป้องกันNo
Sensor Output InterfaceUSB Host, RS-232C interface, Handler outputs 10 BIN (9BIN, AUX: 1BIN)
AccuracySlow / Med : 0.05% Fast : 0.1%
คะแนนของคุณ

PDF Download PDF Download     Manual Download Manual Download

Accessories Include

Safety Sheet x 1
Power Cord x 1
Test Fixture LCR-06Ax 1
CD x1(User manual / PC software)

Optional Accessories

LCR-05, Test Fixture for Axial & Radial Lead Components
LCR-06B, Kelvin Clip Test Lead
LCR-07, Test Fixture, Two-Wire with Alligator Clips
LCR-08, Test Fixture (Tweezers) for SMD/Chip Components
LCR-15, Test Fixture for SMD/Chip Components (0201 to 1812)
LCR-16, Test Fixture – ±45V DC Bias Voltage Box
LCR-17, Test Fixture – ±2.5ADC Bias Current Box
GTL-232, RS-232C Cable, 9-pin Female to 9-pin, null Modem for Computer, Approx.2m
