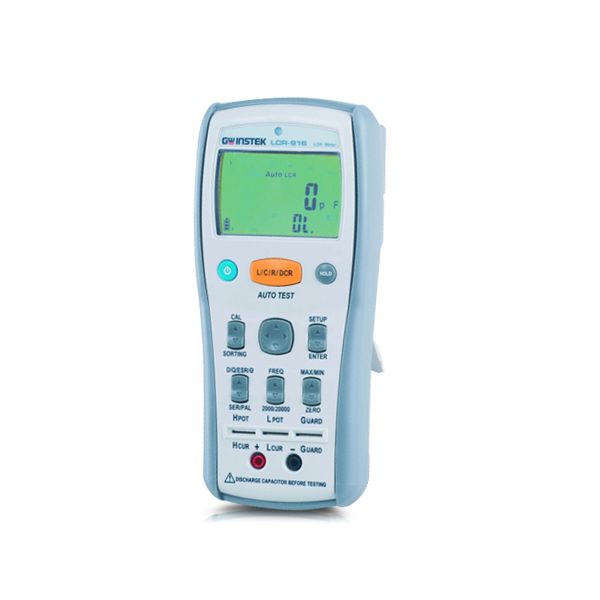

GW Instek LCR-916 เครื่องวัดแอลซีอาร์

SKU
LCR-916
main product photo
สินค้าหมด

หน้าจอคู่แสดงความละเอียด 20,000/2,000 จุด
โหมดทดสอบความถึ่: 100Hz/120Hz/1k/10k/100kHz
โหมดอัตโนมัติสำหรับการวัดค่า DUT
ความเที่ยงตรงพื้นฐาน: 0.2%
หน่วยการวัดค่า:  L,C,R,D,Q,ESR,θ,DCR
โหมดวัดค่าวงจรแบบอนุกรมและแบบขนาน
โหมดการจัดลำดับสำหรับการควบคุมคุณภาพ

สอบถาม
หมวดหมู่: เครื่องวัดแอลซีอาร์, GW Instek, Type-5 have stock
GW_Instek

GW Instek LCR-916 เครื่องวัดแอลซีอาร์

LCR-916 เครื่องวัดแอลซีอาร์อัจฉริยะ ขนาดพกพา แบบสองหน้าจอ มาพร้อมกับความสะดวกสบายและฟังก์ชั่นอย่างเต็มรูปแบบ
ที่สามารถทดสอบคลื่นความถี่ได้สูงสุดที่ 100 kHz/10kHz และยังให้ช่วงการวัดที่กว้างทำให้มีความยืดหยุ่นสูง

LCR-916 ใช้หน้าจอแบบคู่ที่ให้รายละเอียดที่ 20,000/ 2,000 จุด สำหรับหน้าจอหลักนั้นจะให้รายละเอียดสูงสุดที่ 20,000 จุด
ซึ่งรองรับหน่วยวัด ตัวเหนี่ยวนำ, ประจุไฟฟ้า, ความต้านทานได้ และสำหรับหน้าจอรองนั้นจะให้รายละเอียดสูงสุดที่ 2,000 จุด รองรับหน่วยวัด Q, D, ESR และ RP

LCR-916 ยังมาพร้อมกันฟังก์ชั่นที่หลากหลาย เข่น

  • ระบบการวัดค่า 2 ค่า
  • รองรับช่องการวัด 2 หรือ 5 ช่อง
  • มาพร้อมกับอุปกรณ์ที่จะช่วยให้คุณทดสอบตัวเลขที่ต่างค่ากันได้
  • พกพาสะดวก
  • เก็บการข้อมูลการวัดได้
  • โหมด Zero
  • ค่าสูงสุด - ต่ำสุด
  • การเชื่อมต่อ PC ผ่าน USB
TEST FREQUENCY
  100Hz/120Hz/1k/10k/100kHz selectable
FULL SCALE
Main Display 20,000/2,000 counts selectable
Sub Display 2,000 counts
INDUCTANCE
Range 20uH ~ 20kH depends on the selected test frequency
Best Accuracy +(0.2% rdg + 2 digits)
Resolution 0.001uH ~ 0.001kH depends on selected range
CAPACITANCE
Range 20pF ~ 20mF depends on the selected test frequency
Best Accuracy +(0.2% rdg + 2 digits)
Resolution 0.001pF ~ 0.001mF depends on selected range
RESISTANCE
Range 20Ω ~ 200MΩ depends on the selected test frequency
Best Accuracy +(0.2% rdg + 2 digits)
Resolution 0.001Ω ~ 0.01MΩ depends on selected range
DC RESISTANCE
Range 200Ω ~ 200MΩ depends on the selected test frequency
Best Accuracy +(0.2% rdg + 2 digits)
Resolution 0.01Ω ~ 0.01MΩ depends on selected range
QUALITY FACTOR (Q)
Range 0.000 ~ 999
Accuracy 2 x (main parameter accuracy)
Resolution 0.001
DISSIPATION FACTOR (D)
Range 0.000 ~ 999
Accuracy 2 x (main parameter accuracy)
Resolution 0.001
DISSIPATION FACTOR (D)
Range 0.000 ~ 999
Accuracy 2 x (main parameter accuracy)
Resolution 0.001
PHASE ANGLE (θ)
Range -90° ~ 90°
Accuracy +(0.2% rdg+ 5 digits)
Resolution 0.1°
MEASUREMENT CIRCUIT
 Parallel or Series selectable
AUTO LCR MODE
Automatically identifies and measures the DUT when the meter is switch on
SORTING MODE
 +0.1%, +0.2%, +0.25%, +0.5%, +1.0%, +2.0%, +5.0%, +10.0%, +20.0%, +80%/-20% Selectable
OTHER FUNCTIONS
Auto range, Auto backlit, Max, Min, Data hold, Zero, Auto power off, 46 segments analogue bar
DISPLAY
LCD mono display
INTERFACE
USB
POWER SOURCE
AA Battery 1.5V x 4 or DC 5V(through AC adapter or USB cable)
DIMENSIONS & WEIGHT
95(W) × 207(H) × 52(D) mm, Approx. 630g
SKULCR-916
Weight630.000000
ขนาด95(W) × 207(H) × 52(D) mm
ผู้ผลิตGW_Instek
บันทึกข้อมูลได้
Resolution INDUCTANCE: 0.001uH ~ 0.001kH CAPACITANCE: 0.001pF ~ 0.001mF RESISTANCE: 0.001Ω ~ 0.01MΩ DC RESISTANCE: 0.01Ω ~ 0.01MΩ QUALITY FACTOR: 0.001 DISSIPATION FACTOR: 0.001 PHASE ANGLE: 0.1°
Measurement RangeINDUCTANCE: 20uH ~ 20kH CAPACITANCE: 20pF ~ 20mF RESISTANCE: 20Ω ~ 200MΩ DC RESISTANCE: 200Ω ~ 200MΩ QUALITY FACTOR: 0.000 ~ 999 DISSIPATION FACTOR: 0.000 ~ 999 PHASE ANGLE: -90° ~ 90°
ฟังก์ชั่น

Auto range
Auto backlit
Max, Min
Data hold
Zero
Auto power off
46 segments analogue bar

Power SupplyAA Battery 1.5V x 4 or DC 5V(through AC adapter or USB cable)
ระดับการป้องกันNo
Sensor Output InterfaceNo
AccuracyINDUCTANCE: +(0.2% rdg + 2 digits) CAPACITANCE: +(0.2% rdg + 2 digits) RESISTANCE: +(0.2% rdg+ 2 digits) DC RESISTANCE: +(0.2% rdg+ 2 digits) QUALITY FACTOR: 2 x (main parameter accuracy) DISSIPATION FACTOR: 2 x (main parameter accuracy) PHASE ANGLE: +(0.2% rdg+ 5 digits)
คะแนนของคุณ

PDF Download PDF Download     Manual Download Manual Download

Accessories include

  • Shorting Cube
  • 2Wire Alligator Clip Set
  • Magnetic Hang Kit
  • Battery
  • User Manual
  • SMD Test Probe
  • AC Adapter
  • USB Cable
  • PC Software CD

Optional Accessories

  • 4Wire DIP test lead
