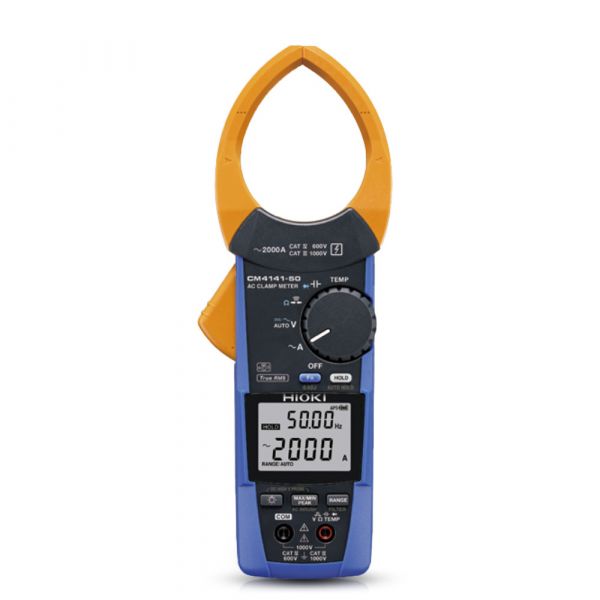

HIOKI CM4141-50 AC แคลมป์มิเตอร์ 2000A (True RMS)

SKU

CM4141-50

Skip to the beginning of the images gallery

฿10,850.00

Pre-Order Item

สินค้าหมด

แคลมป์มิเตอร์ True RMS รองรับการวัดกระแสไฟฟ้าที่ช่วง AC 2000 A
รองรับการวัด AC Current, AC/DC Voltage, Crest factor, Resistance, Capacitance, Frequency, Temperature (Thermocouple Type K) นอกจากนี้เมื่อใช้งานร่วมกับ Z3210 (แยกจำหน่าย) ตัวเครื่องยังสามารถเชื่อมต่อกับ Smartphone แบบไร้สายผ่าน Bluetooth^® พร้อมฟังก์ชั่นการวัดค่า Harmonic และยังรองรับการวัดค่า DC Voltage ได้สูงสุดถึง 2000 V เมื่อใช้งานร่วมกับโพรบ P2000 (แยกจำหน่าย) สำหรับการตรวจสอบหรือซ่อมบำรุงงานที่เกี่ยวกับระบบพลังงานแสงอาทิตย์
ปากแคลมป์ใหญ่ถึง ø55mm แบบบางพิเศษ วัดค่าระหว่างสายไฟที่มีพื้นที่แคบได้ง่าย มาตรฐานความปลอดภัย CAT IV 600 V, CAT III 1000 V
ยี่ห้อ Hioki, Japan

หมวดหมู่: HIOKI, Hioki Clamp Meters, Solar panels and PV systems maintenance

รายละเอียด

HIOKI CM4141-50 AC แคลมป์มิเตอร์ 2000A (True RMS)

แคลมป์มิเตอร์ CM4141-50 นั้นมาพร้อมกับการวัดค่า AC Current แบบ TRUE RMS นอกเหนือจากนั้นแล้วตัวเครื่องยังสามารถรองรับการวัดค่า Voltage, Frequency, Rush current, Resistance, Diode, Capacitance, Temperature

CM4141-50 นั้นสามารถวัดค่า AC Current ได้สูงสุดถึง 2000A จึงเหมาะสำหรับการใช้งานได้ในทุก ๆ รูปแบบ เช่น R&D, งานซ่อมบำรุงอุปกรณ์ไฟฟ้าหรืออุตสาหกรรม หรือยานยนต์ไฟฟ้า เป็นต้น และยังมั่นใจได้หายห่วงด้วยค่าความปลอดภัยมาตรฐาน CAT IV 600V, CAT III 1000 V

CM4141-50 Features

นอกจากการวัดค่ากระแสไฟฟ้าแล้วตัวเครื่องยังมีฟังก์ชั่นการวัดค่า DC voltage, Temperature, Capacitance, Continuity check, Resistance, Diode, Automatic AC/DC voltage, AC+DC voltage, Frequency
แม้ CM4141-50 จะมีเส้นผ่านศูนย์กลางของปากแคลมป์ใหญ่ถึง ø55mm เพื่อรองรับการวัดค่า AC Current สูงสุดที่ 2000 A แต่ด้วยนวัตกรรมใหม่ในการออกแบบ จึงทำให้ตัวแคลมป์สามารถลอดเข้าไปในจุดระหว่างสายไฟที่มีช่องว่างเพียงเล็กน้อยได้อย่างง่ายดาย
CM4141-50 ยังโดดเด่นด้วยโครงสร้างของปากแคลมป์ที่แข็งแรง จึงสามารถทนทานต่อการกดและดึงในจุดที่แผงไฟฟ้านั้นแน่นหรือซับซ้อนมาก ๆ
แม้ CM4141-50 จะมีปากแคลมป์ขนาดใหญ่และโครงสร้างที่แข็งแรง แต่กลับมีน้ำหนักที่เบามากเมื่อเทียบกับขนาดตัว เพียง 300 กรัมเท่านั้น
ใช้งานร่วมกับเซนเซอร์ P2000 DC HIGH VOLTAGE PROBE จะทำให้รองรับการวัด DCV ได้สูงสุดที่ 2000V ด้วยมาตรฐาน CAT III 2000 V, CAT IV 1000 V
ตัวเครื่องมาพร้อมกับ Test Lead L9300 ซึ่งพัฒนาปลอกของ Test lead เป็นแบบบิดล็อก ทำให้หมดปัญหาเรื่องปลอกหายอีกต่อไป
ใช้งานร่วมกับ Z3210 Wireless adapter และ GENNECT Cross จะสามารถวิเคราะห์ค่า Harmonic ได้ตั้งแต่ 1st ถึง 30th
ฟังก์ชั่นปิดเครื่องอัตโนมัติเมื่อไม่มีการใช้งานภายใน 15 นาทีจะเข้าโหมดแสตนด์บายและจะปิดเครื่องภายใน 45 นาที
ฟังก์ชั่นปิดไฟหน้าจออัตโนมัติเมื่อไม่มีการใช้งานภายใน 40 วินาที

▲ CM4141-50 มีการออกแบบปากแคลมป์ขนาดใหญ่ถึง ø55mm ที่สามารถเข้าช่องที่มีขนาดเล็กระหว่างสายไฟได้

▲ CM4141-50 มีโครงสร้างของปากแคลมป์ที่แข็งแรง จึงสามารถทนทานต่อการกดและดึงในจุดที่แผงไฟฟ้านั้นแน่นหรือซับซ้อนมาก ๆ

▲ CM4141-50 มาพร้อมกับ Test Lead L9300 ซึ่งพัฒนาปลอกของ Test lead เป็นแบบบิดล็อก ทำให้หมดปัญหาเรื่องปลอกหายอีกต่อไป

Safe inspection of solar installations with high voltage

DC High V Probe Mode (เมื่อใช้งานร่วมกับ Probe P2000)

นอกจากนี้ ยังสามารถวัดค่า DC Voltage ได้สูงสุดถึง 2000 V ซึ่งสามารถรองรับการตรวจสอบหรือซ่อมบำรุงงานที่เกี่ยวกับระบบพลังงานแสงอาทิตย์

เพิ่มความปลอดภัยสูงสุดด้วยมาตรฐาน CAT III 2000 V
วัดการติดตั้งพลังงานแสงอาทิตย์อย่างปลอดภัย เช่น mega-solar เพียงแค่เชื่อมต่อ DC High Voltage Probe P2000 กับแคลมป์มิเตอร์ Hioki และดิจิตอลมัลติมิเตอร์ (DMM) ที่ใช้งานร่วมกันได้

แคลมป์มิเตอร์ที่ใช้งานร่วมกันได้

CM4371-50, CM4373-50, CM4375-50, CM4141-50

ดิจิตอลมัลติมิเตอร์ที่ใช้งานร่วมกันได้

DT4261, DT4281, DT4282, DT4252, DT4253, DT4255, DT4256

Features with Z3210 & GENNECT Cross

GENNECT Cross คือ แอปพลิเคชั่นที่ทำให้เครื่องมือวัด HIOKI ที่สามารถรับส่งสัญญาณ Bluetooth®︎ ได้มีประสิทธิภาพมากยิ่งขึ้น
GENNECT Cross รองรับระบบปฏิบัติการทั้ง iOS และ Android สามารถดาวน์โหลดได้ FREE! [ระบบ Android โหลด GENNECT Cross] [ระบบ iOS โหลด GENNECT Cross]
GENNECT Cross รองรับระบบปฏิบัติการ iOS สำหรับอุปกรณ์ iPhone, iPhoneX, iPad หรือ iPod Touch ที่มีระบบปฏิบัติการ iOS 10, 11 หรือ 12 ขึ้นไป
GENNECT Cross รองรับระบบปฏิบัติการ Android สำหรับอุปกรณ์ Android™ เวอร์ชั่น 4.3 ขึ้นไป
GENNECT Cross รองรับการบันทึกข้อมูลการวัดลงบน Smartphone
GENNECT Cross รองรับการตั้งค่าความถี่ในการบันทึกข้อมูลได้ตั้งแต่ 1 วินาที จนถึง 24 ชั่วโมง
GENNECT Cross รองรับการแสดงผล ค่าการวัด, กราฟ, ค่าสถิติ (AVG, Max, Min)
GENNECT Cross รองรับการบันทึกผลการวัดลงบนรูปภาพ ช่วยเพิ่มความสะดวกเมื่อต้องวัดค่าแผงไฟฟ้าที่มีจำนวนมาก
GENNECT Cross รองรับการสรุปรายงานในรูปแบบไฟล์ PDF, ข้อมูลการวัดแบบไฟล์ CSV, รูปภาพพร้อมผลการวัดแบบ JPG
GENNECT Cross รองรับการเชื่อมต่อกับเครื่องมือวัด HIOKI ได้สูงสุดถึง 8 เครื่องพร้อมกัน
GENNECT Cross รองรับการอัพเกรดเฟิร์มแวร์ให้เป็นรุ่นล่าสุดของเครื่องมือวัด HIOKI เมื่อใช้งานร่วมกับ Z3210
GENNECT Cross รองรับการดูข้อมูลการวัดและบันทึกข้อมูลผ่าน GENNECT Cloud จึงสามารถดูข้อมูลได้แบบออนไลน์

▲ GENNECT Cross ทำให้เครื่องมือวัด HIOKI ที่สามารถรับส่งสัญญาณ Bluetooth®︎ ได้มีประสิทธิภาพมากยิ่งขึ้น

▲ เชื่อมต่อกับเครื่องมือวัด HIOKI ได้ไกลสูงสุดถึง 10 เมตร

▲ เชื่อมต่อกับเครื่องมือวัด HIOKI ได้สูงสุดถึง 8 เครื่องพร้อมกัน

▲ ตั้งค่าความถี่ในการบันทึกข้อมูลได้ตั้งแต่ 1 วินาที จนถึง 24 ชั่วโมง

▲ แสดงผล ค่าการวัด, กราฟ, ค่าสถิติ (AVG, Max, Min)

▲ บันทึกผลการวัดลงบนรูปภาพ ช่วยเพิ่มความสะดวกเมื่อต้องวัดค่าแผงไฟฟ้าที่มีจำนวนมาก

▲ อัพเกรดเฟิร์มแวร์ให้เป็นรุ่นล่าสุดของเครื่องมือวัด HIOKI เมื่อใช้งานร่วมกับ Z3210

▲ ดูข้อมูลการวัดและบันทึกข้อมูลผ่าน GENNECT Cloud จึงสามารถดูข้อมูลได้แบบออนไลน์

Specifications

AC current (ACA) value MAX/ MIN/ AVG
Range (1)*	Accuracy range (2)**	Accuracy	Measurement accuracy
			Filter disabled	Filter enabled
60.00 A (more than 6000 counts)	1.00 A to 60.00 A (0.01 A)	45 Hz ≤ f ≤ 66 Hz	±1.5% rdg ±0.08 A	±2.0% rdg ±0.08 A
		30 Hz ≤ f< 45 Hz, 66 Hz < f < 1 kHz	±2.0% rdg ±0.10 A	±2.5% rdg ±0.10 A
600.0 A (more than 6000 counts, less than 540 counts)	1.00 A to 600.0 A (0.1 A)	45 Hz ≤ f ≤ 66 Hz	±1.5% rdg ±0.3 A	±2.0% rdg ±0.3 A
		30 Hz ≤ f< 45 Hz, 66 Hz < f < 1 kHz	±2.0% rdg ±0.5 A	±2.5% rdg ±0.5 A
2000 A (less than 540 counts)	10 A to 2000 A (1 A)	45 Hz ≤ f ≤ 66 Hz	±1.5% rdg ±3 A	±2.0% rdg ±3 A
		30 Hz ≤ f< 45 Hz 66 Hz < f < 1 kHz	±2.0% rdg ±5 A	±2.5% rdg ±5 A

AC current (ACA) PEAK MAX/ PEAK MIN
Range	Accuracy range (2)**	Accuracy guarantee frequency range	Measurement accuracy
60.00 A	±1.0 A to ±150.0 A (0.1 A)	45 Hz ≤ f ≤ 66 Hz	±1.5% rdg ±0.8 A
		30 Hz ≤ f< 45 Hz 66 Hz < f < 1 kHz	±2.0% rdg ±1.0 A
600.0 A	±10 A to ±1500 A (1 A)	45 Hz ≤ f ≤ 66 Hz	±1.5% rdg ±3 A
		30 Hz ≤ f< 45 Hz 66 Hz < f < 1 kHz	±2.0% rdg ±5 A
2000 A	±10 A to ±2840 A (1 A)	45 Hz ≤ f ≤ 66 Hz	±1.5% rdg ±30 A
		30 Hz ≤ f< 45 Hz 66 Hz < f < 1 kHz	±2.0% rdg ±50 A

* 1. automatic ranging threshold, ** 2. resolution

Current frequency
Range (automatic ranging threshold)	Accuracy guarantee range (resolution)	Measurement accuracy
99.99 Hz (more than 9999 counts)	30.00 Hz to 99.99 Hz (0.01 Hz)	±0.1% rdg ±0.01 Hz
999.9 Hz (less than 900 counts)	30.0 Hz to 999.9 Hz (0.1 Hz)	±0.1% rdg ±0.1 Hz

Inrush current
Range	Accuracy range (resolution)	Accuracy guarantee frequency range	Measurement accuracy
60.00 A	3.00 A to 60.00 A (0.01 A)	40 Hz ≤ f ≤ 500 Hz	±5.0% rdg ±0.13 A
600.0 A	10.0 A to 600.0 A (0.1 A)	40 Hz ≤ f ≤ 500 Hz	±5.0% rdg ±1.3 A
2000 A	100 A to 2000 A (1 A)	40 Hz ≤ f ≤ 500 Hz	±5.0% rdg ±13 A

Inrush current peak value
Range	Accuracy range (resolution)	Accuracy guarantee frequency range	Measurement accuracy
60.00 A	±3.0 A to ±150.0 A (0.1 A)	40 Hz ≤ f ≤ 500 Hz	±5.0% rdg ±1.0 A
600.0 A	±10 A to ±1500 A (1 A)	40 Hz ≤ f ≤ 500 Hz	±5.0% rdg ±10 A
2000 A	±100 A to ±2840 A (10 A)	40 Hz ≤ f ≤ 500 Hz	±5.0% rdg ±100 A

AC voltage value/ MAX/ MIN/ AVG
Range (1)*	Accuracy guarantee		Measurement accuracy		Input impedance
Range (1)*	Range (2)**	Freq. range	Filter disable	Filter enable	Input impedance
6.000 V (more than 6000 counts)	0.000 V to 0.299 V (0.001 V)	15 Hz ≤ f < 45 Hz	±1.5% rdg ±0.015 V	±2.0% rdg ±0.015 V	3.2 MΩ ±5%
		45 Hz ≤ f ≤ 66 Hz	±0.9% rdg ±0.013 V	±1.4% rdg ±0.013 V
		66 Hz < f < 1 kHz	±1.5% rdg ±0.015 V	—
	0.300 V to 6.000 V (0.001 V)	15 Hz ≤ f < 45 Hz	±1.5% rdg ±0.005 V	±2.0% rdg ±0.005 V	3.2 MΩ ±5%
		45 Hz ≤ f ≤ 66 Hz	±0.9% rdg ±0.003 V	±1.4% rdg ±0.003 V
		66 Hz < f < 1 kHz	±1.5% rdg ±0.005 V	—
60.00 V (more than 6000 counts, less than 540 counts)	3.00 V to 60.00 V (0.01 V)	15 Hz ≤ f < 45 Hz	±1.5% rdg ±0.05 V	±2.0% rdg ±0.05 V	3.1 MΩ ±5%
		45 Hz ≤ f ≤ 66 Hz	±0.9% rdg ±0.03 V	±1.4% rdg ±0.03 V
		66 Hz < f < 1 kHz	±1.5% rdg ±0.05 V	—
600.0 V (more than 6000 counts, less than 540 counts)	30.0 V to 600.0 V (0.1 V)	15 Hz ≤ f < 45 Hz	±1.5% rdg ±0.5 V	±2.0% rdg ±0.5 V	3.0 MΩ ±5%
		45 Hz ≤ f ≤ 66 Hz	±0.9% rdg ±0.3 V	±1.4% rdg ±0.3 V
		66 Hz < f < 1 kHz	±1.5% rdg ±0.5 V	—
1000 V (less than 540 counts)	50 V to 1000 V (1 V)	15 Hz ≤ f < 45 Hz	±1.5% rdg ±5 V	±2.0% rdg ±5 V	3.0 MΩ ±5%
		45 Hz ≤ f ≤ 66 Hz	±0.9% rdg ±3 V	±1.4% rdg ±3 V
		66 Hz < f < 1 kHz	±1.5% rdg ±5 V	—

AC voltage PEAK MAX/ PEAK MIN
Range	Accuracy guarantee range (2)**	Accuracy guarantee frequency range	Measurement accuracy
6.000 V	0 V to ±12.00 V (0.01 V)	15 Hz ≤ f < 45 Hz	±1.8% rdg ±0.07 V
		45 Hz ≤ f ≤ 66 Hz	±1.5% rdg ±0.07 V
		66 Hz < f < 1 kHz	±1.8% rdg ±0.07 V
60.00 V	±3.0 V to ±120.0 V (0.1 V)	15 Hz ≤ f < 45 Hz	±1.8% rdg ±0.7 V
		45 Hz ≤ f ≤ 66 Hz	±1.5% rdg ±0.7 V
		66 Hz < f < 1 kHz	±1.8% rdg ±0.7 V
600.0 V	±30 V to ±1000 V (1 V	15 Hz ≤ f < 45 Hz	±1.8% rdg ±7 V
		45 Hz ≤ f ≤ 66 Hz	±1.5% rdg ±7 V
		66 Hz < f < 1 kHz	±1.8% rdg ±7 V
1000 V	±50 V to ±1000 V (1 V)	15 Hz ≤ f < 45 Hz	±1.8% rdg ±7 V
		45 Hz ≤ f ≤ 66 Hz	±1.5% rdg ±7 V
		66 Hz < f < 1 kHz	±1.8% rdg ±7 V

* 1. automatic ranging threshold, ** 2. resolution

DC voltage value/ MAX/ MIN/ AVG
Range (1)*	Accuracy guarantee range (2)**	Measurement accuracy	Input impedance (DC input)
600.0 mV (more than 6000 counts)	0.0 mV to ±600.0 mV (0.1 mV)	±0.5% rdg ±0.5 mV	6.7 MΩ ±5%
6.000 V (more than 6000 counts, less than 540 counts)	0.000 V to ±6.000 V (0.001 V)	±0.5% rdg ±0.003 V	6.7 MΩ ±5%
60.00 V (more than 6000 counts, less than 540 counts)	0.00 V to ±60.00 V (0.01 V)	±0.5% rdg ±0.03 V	6.1 MΩ ±5%
600.0 V (more than 6000 counts, less than 540 counts)	0.0 V to ±600.0 V (0.1 V)	±0.5% rdg ±0.3 V	6.0 MΩ ±5%
1000 V (less than 540 counts)	0 V to ±1000 V (1 V)	±0.5% rdg ±3 V	6.0 MΩ ±5%

DC voltage PEAK MAX/ PEAK MIN
Range	Accuracy guarantee range (2)**	Measurement accuracy
600.0 mV	0 mV to ±1200 mV (1 mV)	±1.0% rdg ±7 mV
6.000 V	0.00 V to ±12.00 V (0.01 V)	±1.0% rdg ±0.07 V
60.00 V	0.0 V to ±120.0 V (0.1 V)	±1.0% rdg ±0.7 V
600.0 V	0 V to ±1000 V (1 V)	±1.0% rdg ±7 V
1000 V	0 V to ±1000 V (1 V)	±1.0% rdg ±7 V

* 1. automatic ranging threshold, ** 2. resolution

AC+DC voltage value/ MAX/ MIN/ AVG
Range (1)*	Accuracy guarantee		Measurement accuracy		Input impedance
Range (1)*	Range (2)**	Freq. range	Filter disable	Filter enable	Input impedance
6.000 V (more than 6000 counts)	0.000 V to 0.299 V (0.001 V)	10 Hz ≤ f < 45 Hz	±1.5% rdg ±0.023 V	±2.0% rdg ±0.023 V	DC: 6.7 MΩ ±5% AC: 3.2 MΩ ±5%
		DC, 45 Hz ≤ f ≤ 66 Hz	±1.0% rdg ±0.023 V	±1.5% rdg ±0.023 V
		66 Hz < f < 1 kHz	±1.5% rdg ±0.023 V	—
	0.300 V to 6.000 V (0.001 V)	10 Hz ≤ f < 45 Hz	±1.5% rdg ±0.013 V	±2.0% rdg ±0.013 V	DC: 6.7 MΩ ±5% AC: 3.2 MΩ ±5%
		DC, 45 Hz ≤ f ≤ 66 Hz	±1.0% rdg ±0.013 V	±1.5% rdg ±0.013 V
		66 Hz < f < 1 kHz	±1.5% rdg ±0.013 V	—
60.00 V (more than 6000 counts, less than 540 counts)	3.00 V to 60.00 V (0.01 V)	10 Hz ≤ f < 45 Hz	±1.5% rdg ±0.13 V	±2.0% rdg ±0.13 V	DC: 6.1 MΩ ±5% AC: 3.1 MΩ ±5%
		DC, 45 Hz ≤ f ≤ 66 Hz	±1.0% rdg ±0.13 V	±1.5% rdg ±0.13 V
		66 Hz < f < 1 kHz	±1.5% rdg ±0.13 V	—
600.0 V (more than 6000 counts, less than 540 counts)	30.0 V to 600.0 V (0.1 V)	10 Hz ≤ f < 45 Hz	±1.5% rdg ±0.7 V	±2.0% rdg ±0.7 V	DC: 6.0 MΩ ±5% AC: 3.0 MΩ ±5%
		45 Hz ≤ f ≤ 66 Hz	±1.0% rdg ±0.7 V	±1.5% rdg ±0.7 V
		66 Hz < f < 1 kHz	±1.5% rdg ±0.7 V	—
1000 V (less than 540 counts)	50 V to 1000 V (1 V)	10 Hz ≤ f < 45 Hz	±1.5% rdg ±7 V	±2.0% rdg ±7 V	DC: 6.0 MΩ ±5% AC: 3.0 MΩ ±5%
		DC, 45 Hz ≤ f ≤ 66 Hz	±1.0% rdg ±7 V	±1.5% rdg ±7 V
		66 Hz < f < 1 kHz	±1.5% rdg ±7 V	—

AC+DC voltage PEAK MAX/ PEAK MIN
Range	Accuracy guarantee range (2)**	Accuracy guarantee frequency range	Measurement accuracy
6.000 V	0.00 V to ±12.00 V (0.01 V)	10 Hz ≤ f < 45 Hz	±1.5% rdg ±0.07 V
		DC, 45 Hz ≤ f ≤ 66 Hz	±1.0% rdg ±0.07 V
		66 Hz < f < 1 kHz	±1.5% rdg ±0.07 V
60.00 V	±3.0 V to ±120.0 V (0.1 V)	10 Hz ≤ f < 45 Hz	±1.5% rdg ±0.7 V
		DC, 45 Hz ≤ f ≤ 66 Hz	±1.0% rdg ±0.7 V
		66 Hz < f < 1 kHz	±1.5% rdg ±0.7 V
600.0 V	±30 V to ±1000 V (1 V	10 Hz ≤ f < 45 Hz	±1.5% rdg ±7 V
		DC, 45 Hz ≤ f ≤ 66 Hz	±1.0% rdg ±7 V
		66 Hz < f < 1 kHz	±1.5% rdg ±7 V
1000 V	±50 V to ±1000 V (1 V)	10 Hz ≤ f < 45 Hz	±1.5% rdg ±7 V
		DC, 45 Hz ≤ f ≤ 66 Hz	±1.0% rdg ±7 V
		66 Hz < f < 1 kHz	±1.5% rdg ±7 V

* 1. automatic ranging threshold, ** 2. resolution

DC high voltage (DC High V Probe mode)
Range (1)*	Accuracy guarantee range (2)**	Measurement accuracy (3)***	Input impedance (3)***
600.0 V (more than 6000 counts)	80.0 V to ±600.0 V (0.1 V)	±1.0% rdg ±0.3 V	19.3 MΩ ±2%
2000 V (less than 540 counts)	80 V to ±2000 V (1 V)	±1.0% rdg ±3 V	19.3 MΩ ±2%

* 1. automatic ranging threshold, ** 2. resolution, *** 3. with the P2000

Voltage frequency
Range (automatic ranging threshold)	Accuracy guarantee range (resolution)	Measurement accuracy
9.999 Hz (more than 9999 counts)	1.000 Hz to 9.999 Hz (0.001 Hz)	±0.1% rdg ±0.003 Hz
60.00 V (more than 9999 counts, less than 900 counts)	1.000 Hz to 99.99 Hz (0.01 Hz)	±0.1% rdg ±0.01 Hz
999.9 Hz (less than 900 counts)	1.0 Hz to 999.9 Hz (0.1 Hz)	±0.1% rdg ±0.1 Hz

Continuity check
Range	Accuracy guarantee range (resolution)	Measurement current	Measurement accuracy
600.0 Ω	0.0 Ω to 600.0 Ω (0.1 Ω)	200 µA ±20%	±0.7% rdg ±0.5 Ω

Resistance
Range (1)*	Accuracy guarantee range (2)**	Measurement current	Measurement accuracy
600.0 Ω (more than 6000 counts)	0.0 Ω to 600.0 Ω (0.1 Ω)	200 µA ±20%	±0.7% rdg ±0.5 Ω
6.000 kΩ (more than 6000 counts, less than 540 counts)	0.000 kΩ to 6.000 kΩ (0.001 kΩ)	100 µA ±20%	±0.7% rdg ±0.005 kΩ
60.00 kΩ (more than 6000 counts, less than 540 counts)	0.00 kΩ to 60.00 kΩ (0.01 kΩ)	10 µA ±20%	±0.7% rdg ±0.05 kΩ
600.0 kΩ (more than 6000 counts, less than 540 counts)	0.0 kΩ to 600.0 kΩ (0.1 kΩ)	1 µA ±20%	±0.7% rdg ±0.5 kΩ
6.000 MΩ (less than 540 counts)	0.000 MΩ to 6.000 MΩ (0.001 MΩ)	100 nA ±20%	±1.0% rdg ±0.005 MΩ

* 1. automatic ranging threshold, ** 2. resolution

Diode
Range	Accuracy guarantee range (resolution)	Short-circuit current	Measurement accuracy
1.800 V	0.000 V to 1.800 V (0.001 V)	200 µA ±20%	±0.7% rdg ±0.005 V

Capacitance
Range (automatic ranging threshold)	Accuracy guarantee range (resolution)	Charging current	Measurement accuracy
1.000 µF (more than 1100 counts)	0.000 µF to 1.100 µF (0.001 µF)	10 nA ±20% 100 nA ±20% 1 µA ±20%	±1.9% rdg ±0.005 µF
10.00 µF (more than 1100 counts, less than 100 counts)	0.00 µF to 11.00 µF (0.01 µF)	100 nA ±20% 1 µA ±20% 10 µA ±20%	±1.9% rdg ±0.05 µF
100.0 µF (more than 1100 counts, less than 100 counts)	0.0 µF to 110.0 µF (0.1 µF)	1 µA ±20% 10 µA ±20% 100 µA ±20%	±1.9% rdg ±0.5 µF
1000 µF (less than 100 counts)	0 µF to 1100 µF (1 µF)	10 µA ±20% 100 µA ±20% 200 µA ±20%	±1.9% rdg ±5 µF

Temperature (Type K thermocouple)
Range	Accuracy guarantee range (resolution)	Measurement accuracy
°C	-40.0°C to 400.0°C (0.1°C)	±0.5% rdg ±3.0°C
°F	-40.0°F to 752.0°F (0.1°F)	±0.5% rdg ±5.4°F

Basic specifications

Crest factor	For the 60.00 A range: 2.5 (greater than 50.00 A and less than or equal to 60.00 A) to 2000 A range: 1.5 (2000 A or less)
Other functions	Automatic AC/ DC detection (Voltage check only) Max/ Min/ AVG/ Peak waveform MAX/ Peak waveform MIN value display Low-pass filter function Display value hold Backlight Auto power save Buzzer sound Zero-adjustment
Dustproof, waterproof	IP20 (Current measurement of voltage or hazardous live conductors under completely dry condition) IP50 (When measuring or storing the resistance of a completely dry state or the current of an insulated conductor)
Power supply	LR03 Alkaline battery ×2 Continuous use: approx. 48 hr (without Z3210 installed), approx. 24 hr. (with Z3210 installed and using wireless communications) Other conditions: 100 A AC measurement, backlight off, 23°C reference value
Core jaw diameter	φ55 mm (2.17 in), Jaw dimension: 82 mm (3.23 in) W × 11 mm (0.43 in) D (D dimension is a range value of 44 mm (1.73 in) from the tip of the jaw)
Smallest dimension of jaw cross-section	11 mm (0.43 in) (Range value of 44 mm (1.73 in) from the tip of the jaw)
Dimensions and mass	65 mm (2.56 in) W × 247 mm (9.72 in) H × 35 mm (1.38 in) D, 300 g (10.6 oz)
Included accessories	Test Lead L9300 ×1 Carrying Case C0203 ×1 LR03 Alkaline battery ×2 Instruction Manual ×2 Operating Precautions ×1

HIOKI Clamp Meters: Compare Table

โดย เลกะคอร์ปอเรชั่น ได้นำแคลมป์มิเตอร์ของ HIOKI มาเปรียบเทียบให้เห็นข้อแตกต่างของแต่ละรุ่น ตามตารางด้านล่าง และลูกค้าสามารถ click ที่ชื่อรุ่นเพื่อดูรายละเอียดเพิ่มเติมของสินค้า

Model	CM4371-50	CM4373-50	CM4375-50	3284	3285	3287	3288 3288-20	CM4141 CM4142	3280-10F	CM3289	CM3281	CM3291	CM4001	CM4002 CM4003	CM3286 CM3286-01
Appearance
Measurement	AC / DC Current							AC Current					Leakage Current		AC Power
Core jaw diameter	ø33 mm	ø55 mm	ø34 mm	ø33 mm	ø55 mm	ø35 mm	ø35 mm	ø55 mm	ø33 mm	ø33 mm	ø46 mm	ø46 mm	ø24 mm	ø40 mm	ø46 mm
AC measurement system	True RMS	True RMS	True RMS	True RMS	True RMS	True RMS	MEAN Value RMS (-20)	True RMS	MEAN Value	True RMS	MEAN Value	True RMS	True RMS	True RMS	True RMS
Frequency characteristics	10 Hz to 1 kHz	10 Hz to 1 kHz	10 Hz to 1 kHz	10 Hz to 2 kHz	10 Hz to 1 kHz	10 Hz to 1 kHz	10 Hz to 500 Hz	45 Hz to 1 kHz	50 / 60 Hz	40 Hz to 1 kHz	50 / 60 Hz	40 Hz to 1 kHz	40 Hz to 1 kHz	15 Hz to 2 kHz	45 Hz to 1 kHz
AC current (Resolution)	600 A (0.01) 1 A to 600 A	2000 A (0.1) 1 A to 2000 A	1000 A (0.1) 1 A to 999.9 A	200 A (0.01) 1 A to 200 A	2000 A (0.1) 10 A to 2000 A	100 A (0.01) Full display range*5	1000 A (0.1) Full display range*5	2000 A (0.01) 1 A to 2000 A	1000 A (0.01) 4 A to 1000 A	1000 A (0.01) 4 A to 1000 A	2000 A (0.01) 4 A to 1999 A	2000 A (0.01) 4 A to 1999 A	600 A (0.01mA) 0.6 mA to 600 A	200 A (0.001mA) 0.06 mA to 200 A	600 A (0.001) 0.06 A to 600 A
DC current (Resolution)	600 A (0.01)	2000 A (0.1)	999.9 A (0.1)	200 A (0.01)	2000 A (0.1)	100 A (0.01)	1000 A (0.1)	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A
AC Voltage	1000 V	1000 V	1000 V	600 V	600 V	600 V	600 V	1000 V	600 V	600 V	600 V	600 V	N / A	N / A	600 V
DC Voltage	2000 V*1	2000 V*1	2000 V*1	600 V	600 V	600 V	600 V	1500 V	600 V	600 V	600 V	600 V	N / A	N / A	N / A
Power	1200 kVA (DC)*1	4000 kVA (DC)*1	2000 kVA (DC)*1	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	360 kW (AC)
Resistance	6 MΩ	6 MΩ	6 MΩ	N / A	N / A	42 MΩ	42 MΩ	600 kΩ	42 MΩ	42 MΩ	42 MΩ	42 MΩ	N / A	N / A	N / A
Temperature	-40℃ to 400℃	-40℃ to 400℃	-40℃ to 400℃	N / A	N / A	N / A	N / A	-40℃ to 400℃	N / A	N / A	N / A	N / A	N / A	N / A	N / A
Electrostatic capacity	✔	✔	✔	N / A	N / A	N / A	N / A	✔	N / A	N / A	N / A	N / A	N / A	N / A	N / A
Frequency	999.9 Hz	999.9 Hz	999.9 Hz	1000 Hz	1000 Hz	N / A	N / A	999.9 Hz	N / A	N / A	N / A	N / A	999.9 Hz	2000 Hz	999.9 Hz
Rush current	✔	✔	✔	N / A	N / A	N / A	N / A	✔	N / A	N / A	N / A	N / A	✔	✔	N / A
Continuity check	✔	✔	✔	N / A	N / A	✔	✔	✔	✔	✔	✔	✔	N / A	N / A	N / A
Diode check	✔	✔	✔	N / A	N / A	N / A	N / A	✔	N / A	N / A	N / A	N / A	N / A	N / A	N / A
Non-Contact Voltage	✔	✔	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A
Low-pass filter	✔	✔	✔	N / A	N / A	N / A	N / A	✔	N / A	N / A	N / A	N / A	✔	✔	N / A
Auto power off	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
Auto range	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
Data hold	AUTO / MANUAL	AUTO / MANUAL	AUTO / MANUAL	MANUAL	MANUAL	MANUAL	MANUAL	AUTO / MANUAL	MANUAL	MANUAL	MANUAL	MANUAL	AUTO / MANUAL	AUTO / MANUAL	AUTO / MANUAL
Automatic AC/DC detection	✔	✔	✔	N / A	N / A	N / A	N / A	✔ (Voltage only)	N / A	N / A	N / A	N / A	N / A	N / A	N / A
MAX / MIN / AVG	✔	✔	✔	✔	✔	N / A	N / A	✔	N / A	N / A	N / A	N / A	✔	✔	✔
Output	N / A	N / A	N / A	✔	✔	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	✔ (CM4003 only)	N / A
Bluetooth® communication	✔ (with Z3210)	✔ (with Z3210)	✔ (with Z3210)	N / A	N / A	N / A	N / A	✔ (CM4142 only)	N / A	N / A	N / A	N / A	✔ (with Z3210)	✔ (with Z3210)	✔ (with Z3210)
Backlight	✔	✔	✔	N / A	N / A	N / A	N / A	✔	N / A	N / A	N / A	N / A	✔	✔	✔
Display refresh rate	5 times / s	5 times / s	5 times / s	4 times / s	4 times / s	2.5 times / s	2.5 times / s	5 times / s	2.5 times / s	2.5 times / s	2.5 times / s	2.5 times / s	5 times / s	5 times / s	2 times / s
Safety standard category	CAT IV 600 V CAT III 1000 V	CAT IV 600 V CAT III 1000 V	CAT IV 600 V CAT III 1000 V	CAT III 600 V	CAT III 600 V	V: CAT III 300 V A: CAT III 600 V	V: CAT III 300 V A: CAT III 600 V	CAT IV 600 V CAT III 1000 V	V: CAT III 300 V A: CAT IV 300 V	V: CAT III 300 V A: CAT IV 300 V	V: CAT III 300 V A: CAT IV 300 V	V: CAT III 300 V A: CAT IV 300 V	CAT III 300 V	CAT IV 300 V (CM4002) CAT III 600 V (CM4002) CAT III 300 V (CM4003)	CAT IV 600 V CAT III 1000 V
Safety standard category (with P2000)	CAT IV 1000 V CAT III 2000 V	CAT IV 1000 V CAT III 2000 V	CAT IV 1000 V CAT III 2000 V	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A
CE	✔	✔	✔	N / A	N / A	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
Dustproof and waterproof	IP54*2	IP54*2	IP54*2	IP40	IP40	N / A	N / A	✔	✔	✔	✔	✔	✔	✔	✔
Drop proof	N / A	N / A	N / A	N / A	N / A	N / A	N / A	N / A	✔	✔	✔	✔	N / A	N / A	N / A
Power supply	LR03 ×2 Alkaline	LR03 ×2 Alkaline	LR03 ×2 Alkaline	6F22 ×1 Stacked manganese	6F22 ×1 Stacked manganese	CR2032 ×1 Coin type	CR2032 ×1 Coin type	LR03 ×2 Alkaline	CR2032 ×1 Coin type	CR2032 ×1 Coin type	CR2032 ×1 Coin type	CR2032 ×1 Coin type	LR03 ×1 Alkaline	LR6 ×2 Alkaline	LR03 ×2 Alkaline
Dimensions ( W × H × D )	65 × 215 × 35 mm 2.56 × 8.46 × 1.38 in	65 × 250 × 35 mm 2.56 × 9.84 × 1.38 in	65 × 242 × 35 mm 2.56 × 9.53 × 1.38 in	62 × 230 × 39 mm 2.44 × 9.06 × 1.54 in	62 × 260 × 39 mm 2.44 × 10.24 × 1.54 in	57 × 180 × 16 mm 2.24 × 7.09 × 0.63 in	57 × 180 × 16 mm 2.24 × 7.09 × 0.63 in	65 × 247 × 35 mm 2.56 × 9.72 × 1.38 in	57 × 175 × 16 mm 2.24 × 6.89 × 0.63 in	57 × 181 × 16 mm 2.24 × 7.13 × 0.63 in	57 × 198 × 16 mm 2.24 × 7.80 × 0.63 in	57 × 198 × 16 mm 2.24 × 7.80 × 0.63 in	37 × 160 × 27 mm 1.46 × 6.30 × 1.06 in	64 × 233 × 36 mm 2.52 × 9.17 × 1.41 in	82 × 241 × 37 mm 3.23 × 9.49 × 1.46 in
Weight	340 g / 12.0 oz	530 g / 18.7 oz	350 g / 11.6 oz	460 g / 16.2 oz	540 g / 19.0 oz	170 g / 6.0 oz	150 g / 5.3 oz	300 g / 10.6 oz	100 g / 3.5 oz	100 g / 3.5 oz	103 g / 3.6 oz	103 g / 3.6 oz	115 g / 4.1 oz	400 g / 14.1 oz	450 g / 15.9 oz

รายละเอียดเพิ่มเติม

SKU	CM4141-50
Weight	300.000000
ขนาด	Main unit: 65 x 247 x 35mm Core jaw: ∅55mm Jaw dimension: 82 x 11mm
ผู้ผลิต	Hioki
บันทึกข้อมูล	ไม่
Resolution	No
Measurement Range	AC Current: 60.00 A/600.0 A/2000 A AC Voltage: 6.000 V/60.00 V/600.0 V/1000 V DC Voltage: 600.0 mV/6.000 V/60.00 V/600.0 V/1000 V/2000 V AC + DC Voltage: 6.000 V/60.00 V/600.0 V/1000 V Resistance: 600.0 Ω/6.000 kΩ/60.00 kΩ/600.0 kΩ/6.000 MΩ Temperature: -40.0℃ to 400.0℃ Electrostatic capacity: 1.000 μF/10.00 μF/100.0 μF/1000 μF Frequency: 9.999 Hz/99.99 Hz/999.9 Hz
ฟังก์ชั่น	Continuity check Diode check Automatic AC/ DC detection (Voltage check only) Max/ Min/ AVG/ Peak waveform MAX/ Peak waveform MIN value display Low-pass filter function Display value hold Backlight Auto power save Buzzer sound Zero-adjustment
Power Supply	AAA alkaline batteries (LR03) x 2
ระดับการป้องกัน	No
Sensor Output Interface	No
Accuracy	AC Current: ±1.5% rdg ±0.08 A AC Voltage: ±0.9% rdg ±0.003 V DC Voltage: ±0.5% rdg ±0.5 mV AC + DC Voltage: ±1.0% rdg ±0.013 V Resistance: ±0.7% rdg ±0.5 Ω Temperature: ±0.5% rdg ±3.0℃ Electrostatic capacity: ±1.9% rdg ±0.005 μF Frequency: ±0.1% rdg ±0.003 Hz

รีวิวสินค้า

ดาวน์โหลด

อุปกรณ์ที่มีมาในชุด:

Main unit x 1
L9300 Test Lead x 1
C0203 Carrying Case x 1
LR03 Alkaline batteries x 2
Instruction Manual x 1
Operating Precautions x 1

อุปกรณ์เสริม (แยกจำหน่าย):

▼ L9207-10 TEST LEAD length 90 cm.	▼ L4933 Contact Pin Set (Can be connected to the tip of the L9207-10, which comes with the instrument.)	▼ L4934 Small Alligator Clip Set (Can be connected to the tip of the L9207-10, which comes with the instrument.)	▼ C0203 CARRYING CASE.
▼ L9300 TEST LEAD length 95 cm.	▼ Z3210 • Wireless Adapter • Harmonic analysis	▼ C0207 CARRYING CASE.	▼ DT4910 K type, tip exposed, 0.3 mm (0.01 in) diameter, 80 cm
▼ L4931 Expands the length of L4930/ L4940, 1.5 m length	▼ L4939 Attaches to the tip of the L4930/ L4940, CAT III 600 V	▼ L4938 Attaches to the tip of the L4930/ L4940, CAT III 600 V	▼ L4936 Attaches to the tip of the L4930/ L4940, CAT III 600 V
▼ L4937 Attaches to the tip of the L4930/ L4940, CAT III 1000 V	▼ L4932 Attaches to the tip of the L4930/ L4940, CAT IV 600 V, CAT III 1000 V	▼ L4930 1.2 m length, CAT IV 600 V, CAT III 1000 V	▼ L4935 Attaches to the tip of the L4930/ L4940, CAT IV 600 V, CAT III 1000 V
▼ P2000 DC High Voltage Probe P2000

HIOKI CM4141-50 AC แคลมป์มิเตอร์ 2000A (True RMS)

สินค้าแนะนำ

Lutron MHB-382SD เครื่องบันทึกความดันบรรยากาศ, อุณหภูมิ, ความชื้น

Lutron WA-2017SD เครื่องวัดคุณภาพน้ำ 7in1 | SD Card Type

Kett FD-660 เครื่องวิเคราะห์ความชื้น | Infrared Moisture Determination Balance

Hioki IR4056-21 เครื่องทดสอบความเป็นฉนวน (Insulation Tester) Economic model

FLIR-ONE-PRO-iOS กล้องถ่ายภาพความร้อนสำหรับ iOS | Max.400°C

FLIR-ONE-PRO-Android กล้องถ่ายภาพความร้อนสำหรับระบบ Android | Max.400°C

FLIR-One-Pro-Lite-IOS กล้องถ่ายภาพความร้อนสำหรับ iOS | Max.120°C

FLIR TG165-X กล้องถ่ายภาพความร้อน Thermal Camera (IR Resolution 80×60 pixels) | Max 300°C

FLIR-C3-X-WIFI กล้องถ่ายภาพความร้อนแบบพกพา (128 X 96 Pixels) | พร้อม Cloud & Wi-Fi

FLIR-One-Pro-Lite-AND กล้องถ่ายภาพความร้อนสำหรับ Android | Max.120°C

HIOKI CM4141-50 AC แคลมป์มิเตอร์ 2000A (True RMS)

CM4141-50 Features

DC High V Probe Mode (เมื่อใช้งานร่วมกับ Probe P2000)

แคลมป์มิเตอร์ที่ใช้งานร่วมกันได้

ดิจิตอลมัลติมิเตอร์ที่ใช้งานร่วมกันได้

Features with Z3210 & GENNECT Cross

HIOKI Clamp Meters: Compare Table

Brochres

Technical Notes

Manuals

Outline Drawings

Declaration of Conformity

WEEE

Product's Video

อุปกรณ์ที่มีมาในชุด:

อุปกรณ์เสริม (แยกจำหน่าย):
