HIOKI FT6041 เครื่องวัดค่าความต้านทานดิน Earth Tester กันน้ำ IP67

HIOKI FT6041 เครื่องวัดค่าความต้านทานดิน Earth Tester พร้อมฟังก์ชัน MEC | IP67

HIOKI FT6041 เครื่องวัดค่าความต้านทานดิน รองรับ 2/3/4-pole, 2-clamp, ฟังก์ชัน MEC มาตรฐาน IP67 ทนทาน ใช้งานภาคสนาม พร้อมเชื่อมต่อ GENNECT Cross

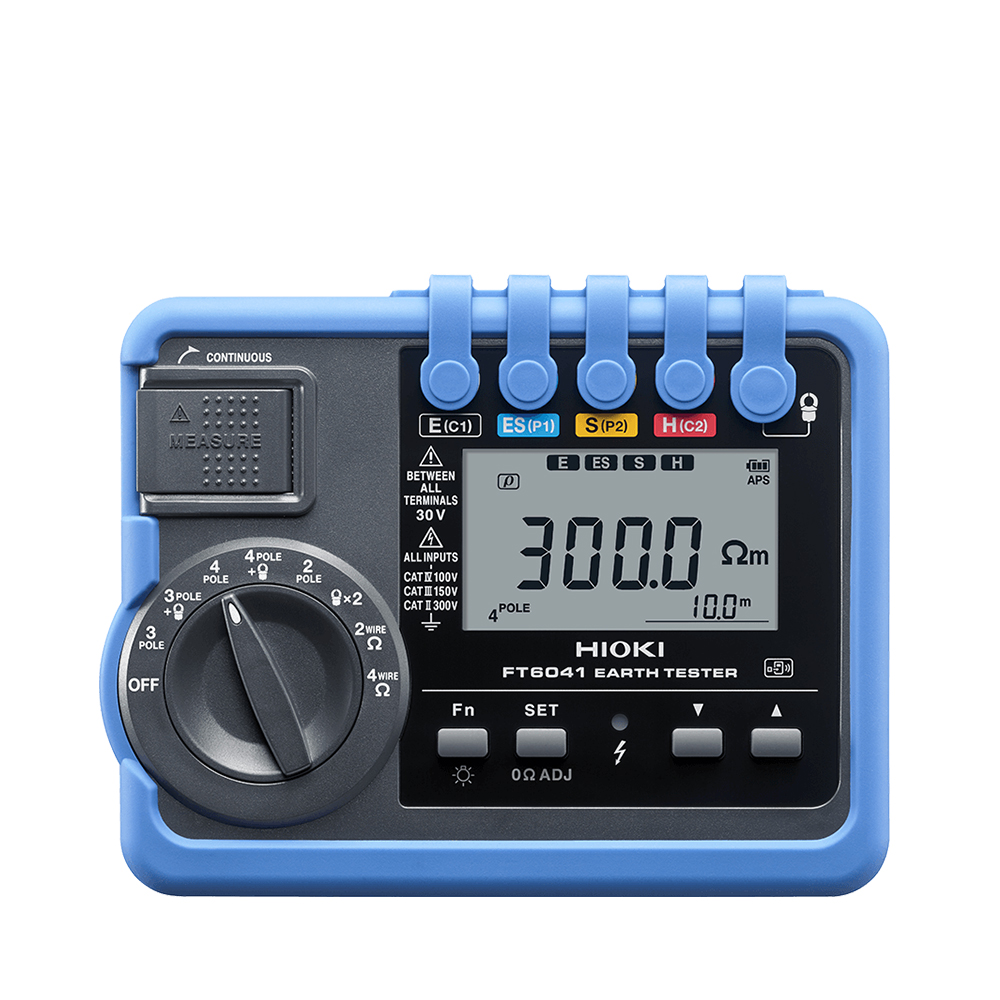

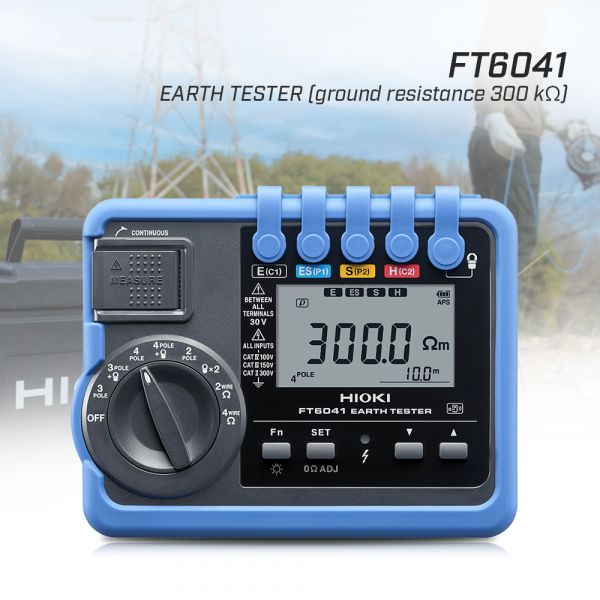

HIOKI FT6041 Earth Tester เป็นเครื่องวัดค่าความต้านทานดินที่ถูกออกแบบมาเพื่อให้การตรวจสอบระบบสายดินในงานไฟฟ้าและอุตสาหกรรมเป็นเรื่องง่าย สะดวก และแม่นยำ รองรับการวัดหลายรูปแบบ ได้แก่ 2-pole, 3-pole, 4-pole, 2-clamp method และฟังก์ชันพิเศษ MEC (Measuring Earth with a Clamp) ที่สามารถวัดค่าได้โดยไม่ต้องถอดสายดินออกจากระบบ ช่วยประหยัดเวลาและลดความเสี่ยงต่อการทำงาน

ความสามารถหลัก

การวัดค่าความต้านทานดิน: รองรับการวัดตั้งแต่ 3 Ω ถึง 300 kΩ ด้วยความแม่นยำสูง เหมาะสำหรับการตรวจสอบในงานก่อสร้างใหม่ งานบำรุงรักษา และงานตรวจสอบความปลอดภัยของระบบสายดิน
การวัดค่าความต้านทานต่ำ (Low Resistance Measurement): ใช้วิธีการ 4-terminal และ 2-terminal สำหรับการตรวจสอบความต่อเนื่องของระบบสายดิน
การวัดค่าความต้านทานจำเพาะของดิน (Soil Resistivity): ใช้วิธี 4-pole method (Wenner’s Method) ช่วยวิเคราะห์คุณสมบัติของดินเพื่อใช้ในการออกแบบระบบสายดิน
การวัด Ground Potential: รองรับช่วง 0–30 V RMS

จุดเด่นด้านความทนทานและการใช้งาน

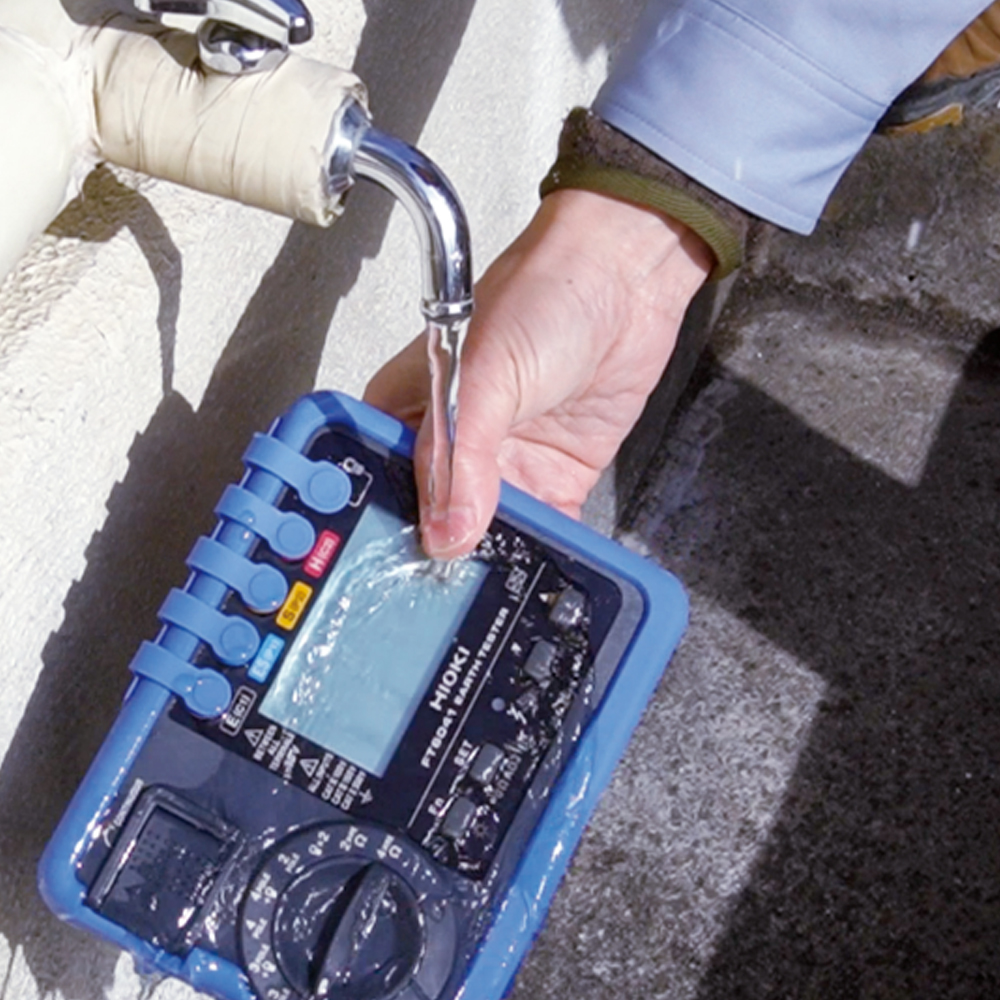

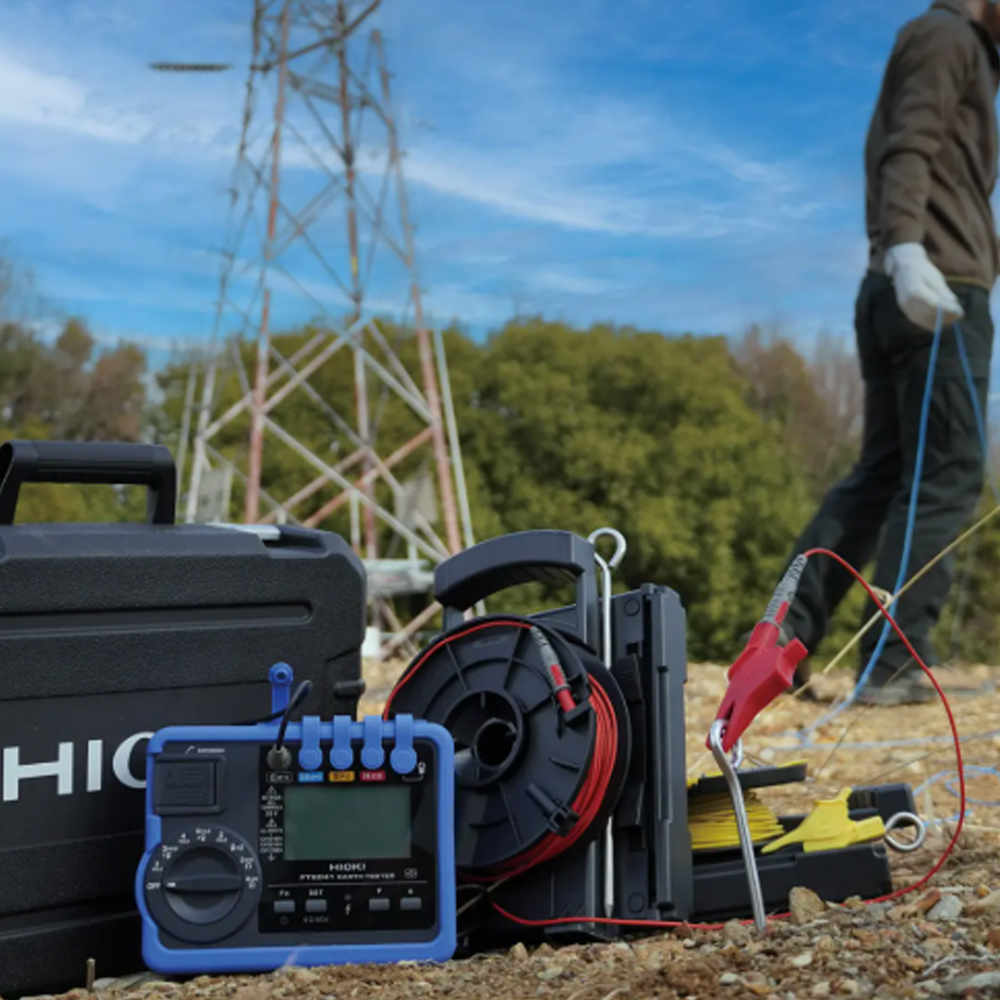

ตัวเครื่องถูกออกแบบให้ใช้งานในสภาพแวดล้อมที่โหดร้ายได้อย่างมั่นใจ ด้วยมาตรฐาน IP67 ป้องกันฝุ่นและน้ำ ใช้งานได้ในอุณหภูมิกว้างตั้งแต่ –25°C ถึง 65°C ทนการตกกระแทกจากความสูง 1 เมตร และมาพร้อมระบบเก็บสายแบบ Cord Winder ที่ช่วยให้จัดเก็บและเคลียร์พื้นที่ได้รวดเร็ว

การเชื่อมต่อข้อมูล

เมื่อใช้งานร่วมกับ Wireless Adapter Z3210 เครื่องจะสามารถส่งข้อมูลการวัดผ่าน Bluetooth® ไปยังแอป GENNECT Cross บนสมาร์ทโฟนหรือแท็บเล็ต ช่วยจัดทำรายงานพร้อมรูปถ่ายและบันทึกสถานที่ได้ทันที

ด้วยฟังก์ชันที่ครบถ้วน ความแม่นยำสูง และความทนทานตามมาตรฐานอุตสาหกรรม HIOKI FT6041 จึงเป็นเครื่องมือที่ตอบโจทย์สำหรับวิศวกรไฟฟ้า ช่างตรวจสอบระบบสายดิน และหน่วยงานที่ต้องการความน่าเชื่อถือสูงสุดในการตรวจสอบคุณภาพระบบไฟฟ้า

HIOKI FT6041 เครื่องวัดค่าความต้านทานดิน | Earth Tester

จุดเด่นและข้อดีของสินค้า

รองรับการวัดหลายวิธี (2-pole, 3-pole, 4-pole, 2-clamp, MEC)

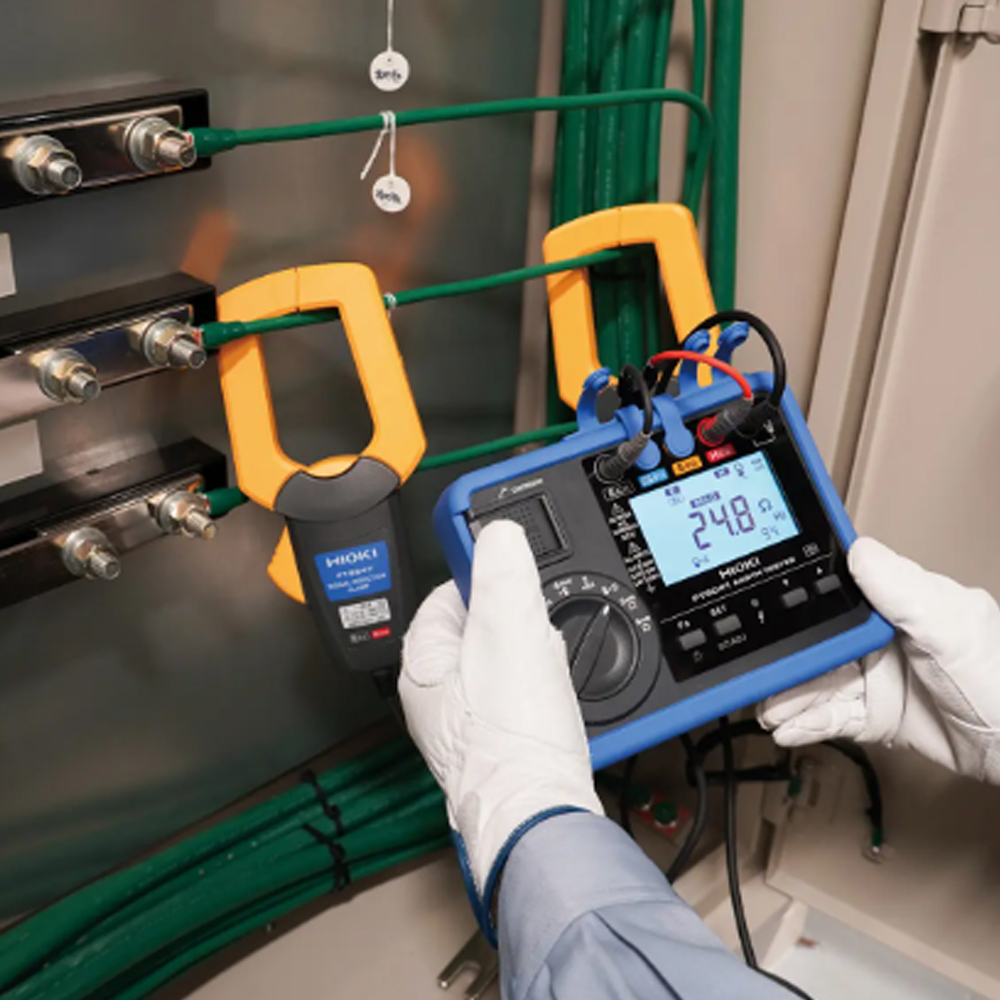

ฟังก์ชัน MEC ช่วยวัดได้โดยไม่ต้องถอดสายดิน
กันน้ำ กันฝุ่น มาตรฐาน IP67
ทนการตกกระแทกจากความสูง 1 เมตร
จออ่านค่าวัดเร็ว เพียง 6 วินาที (3-pole method)
รองรับการเชื่อมต่อไร้สายผ่าน Z3210 + GENNECT Cross
ใช้งานได้ในอุณหภูมิ –25°C ถึง 65°C

ฟังก์ชั่นการวัดค่าที่ทำได้

วัดค่าความต้านทานดิน (Ground Resistance)
วัดค่าความต้านทานต่ำ (Low Resistance Measurement)
วัดค่าความต้านทานจำเพาะของดิน (Soil Resistivity)
วัด Ground Potential 0–30 V RMS
วัดได้ทั้งแบบ 2-pole, 3-pole, 4-pole, 2-clamp
ฟังก์ชัน MEC (Measuring Earth with a Clamp)

เหมาะกับใคร และอุตสาหกรรมกลุ่มใด

วิศวกรไฟฟ้าและช่างเทคนิคภาคสนาม
หน่วยงานซ่อมบำรุงและตรวจสอบระบบไฟฟ้า
โรงงานอุตสาหกรรมที่ต้องควบคุมความปลอดภัยระบบไฟฟ้า
บริษัทผู้รับเหมางานระบบไฟฟ้าและก่อสร้าง
ศูนย์วิจัยและห้องปฏิบัติการด้านไฟฟ้า
การไฟฟ้าและหน่วยงานสาธารณูปโภค

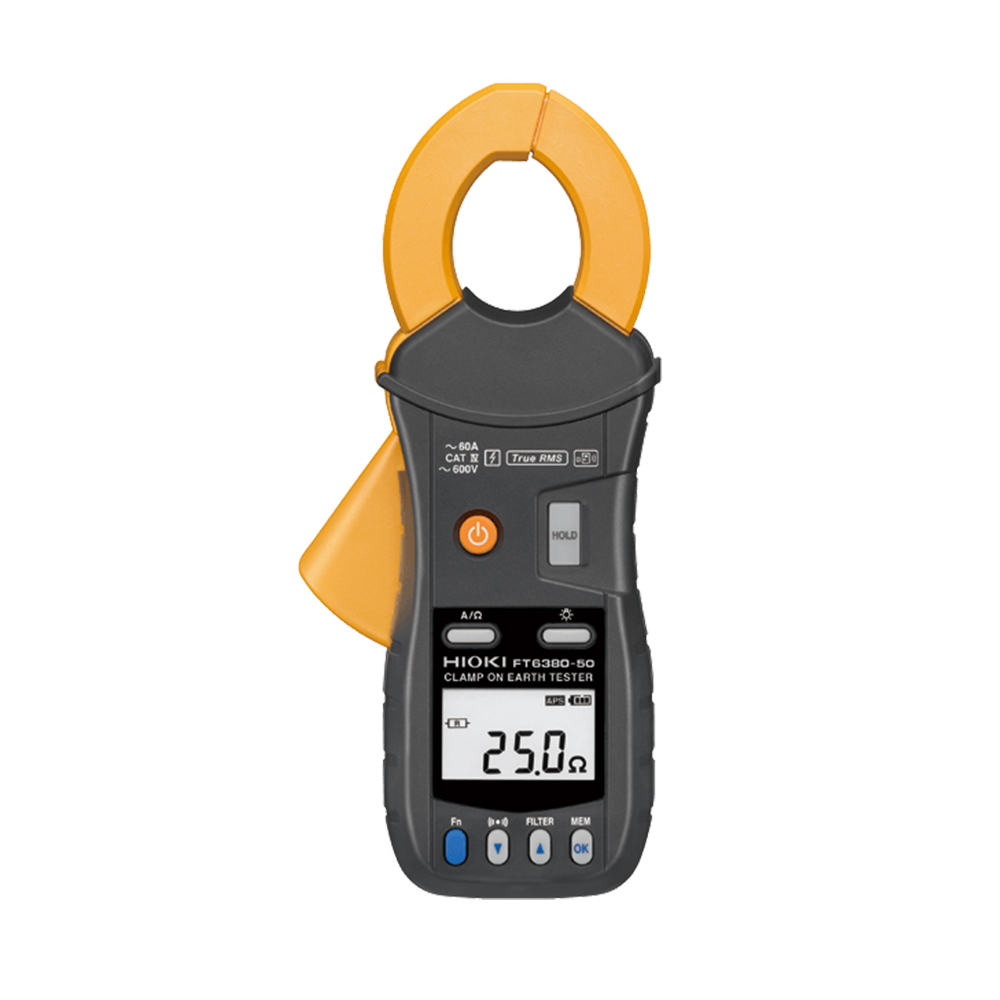

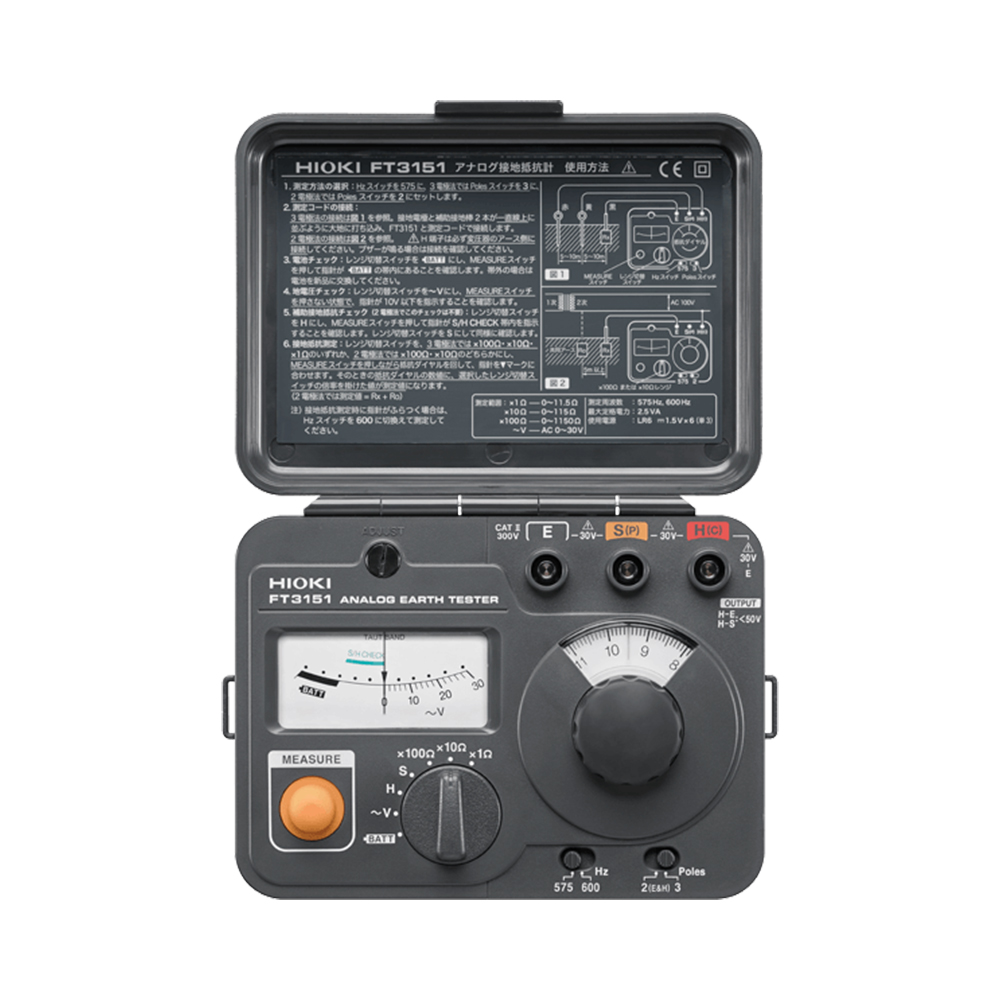

Comparison chart : HIOKI Ground Resistance Testers, Earth Ground Testers

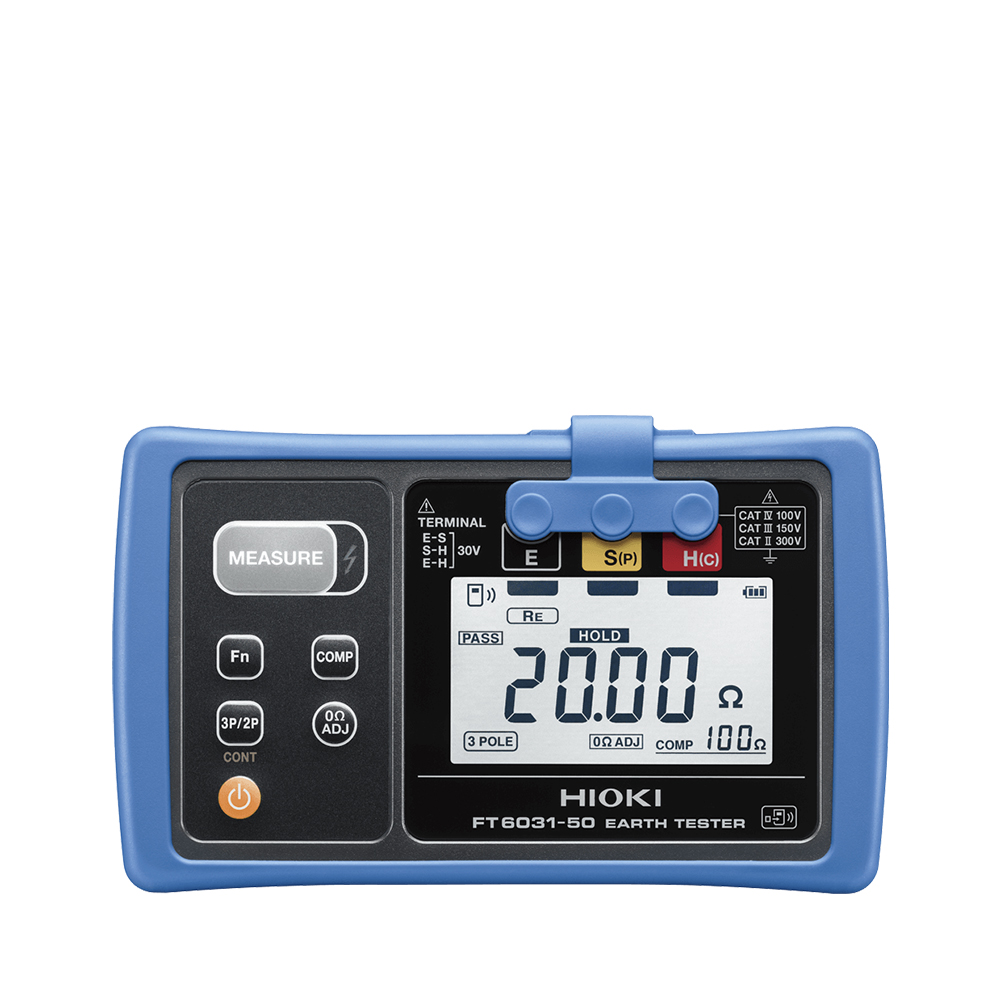

คุณสมบัติ	HIOKI FT6041	HIOKI FT6031-50	HIOKI FT3151	HIOKI FT6380-50
Two-pole method	✔	✔	✔	-
Three-pole method	✔	✔	✔	-
MEC function	✔	-	-	-
2-clamp method	✔	-	-	✔
Soil resistivity (4-pole method)	✔	-	-	-
Ground potential	0 – 30.0 V RMS	0 – 30.0 V RMS	0 – 30.0 V RMS	-
Measurement range (Ground resistance)	3 Ω – 300 kΩ	20 Ω – 2000 Ω	10 Ω – 1000 Ω	0.20 Ω – 1600 Ω
Measuring frequency	94, 105, 111, 128, 55 Hz	128 Hz	575, 600 Hz	2375 Hz
Allowable ground potential	30 V RMS	25 V RMS	10 V	3 V RMS
Allowable resistance of auxiliary grounding electrode	Max. 100 kΩ	Max. 50 kΩ	Max. 5 kΩ	-
Cord winders	✔	✔	✔	-
Operating temperature	-25°C ถึง 65°C	-25°C ถึง 65°C	0°C ถึง 40°C	-10°C ถึง 50°C
Dustproof / Waterproof	IP67	IP67	IP40	IP40 (jaws closed)
Drop-proof	1 m (with protector)	1 m (with protector)	-	-
Support for GENNECT Cross	✔	✔	-	✔
Clamp measurement method (Max conductor diameter)	✔ (φ52 mm / 78×20 mm busbar)	-	-	φ32 mm

รายละเอียดเพิ่มเติม

SKU	FT6041
Weight	765.000000
ขนาด	89 × 148 × 48 mm.
ผู้ผลิต	Hioki
บันทึกข้อมูล	ไม่
Resolution	No
Measurement Range	No
ฟังก์ชั่น	วัดค่าความต้านทานดิน (Ground Resistance) วัดค่าความต้านทานต่ำ (Low Resistance Measurement) วัดค่าความต้านทานจำเพาะของดิน (Soil Resistivity) วัด Ground Potential 0–30 V RMS วัดได้ทั้งแบบ 2-pole, 3-pole, 4-pole, 2-clamp ฟังก์ชัน MEC (Measuring Earth with a Clamp)
Power Supply	HR6 nickel-metal hydride battery x 4 LR03 alkaline battery × 4
ระดับการป้องกัน	IP67
Sensor Output Interface	No
Accuracy	±

วิธีการวัดค่าความต้านทานดินด้วย เครื่องวัดความต้านทานดิน Earth Resistance Tester

Earth Resistance ความต้านทานดิน การต่อความต้านทานลงดินของระบบไฟฟ้า เป็นข้อกำหนดทางวิศวกรรมไฟฟ้า มีความสำคัญคือ เพื่อป้องกันความเสียหายของระบบไฟฟ้าที่อาจจะเกิดจากฟ้าผ่า หรือไฟฟ้าลัดวงจร

อุปกรณ์

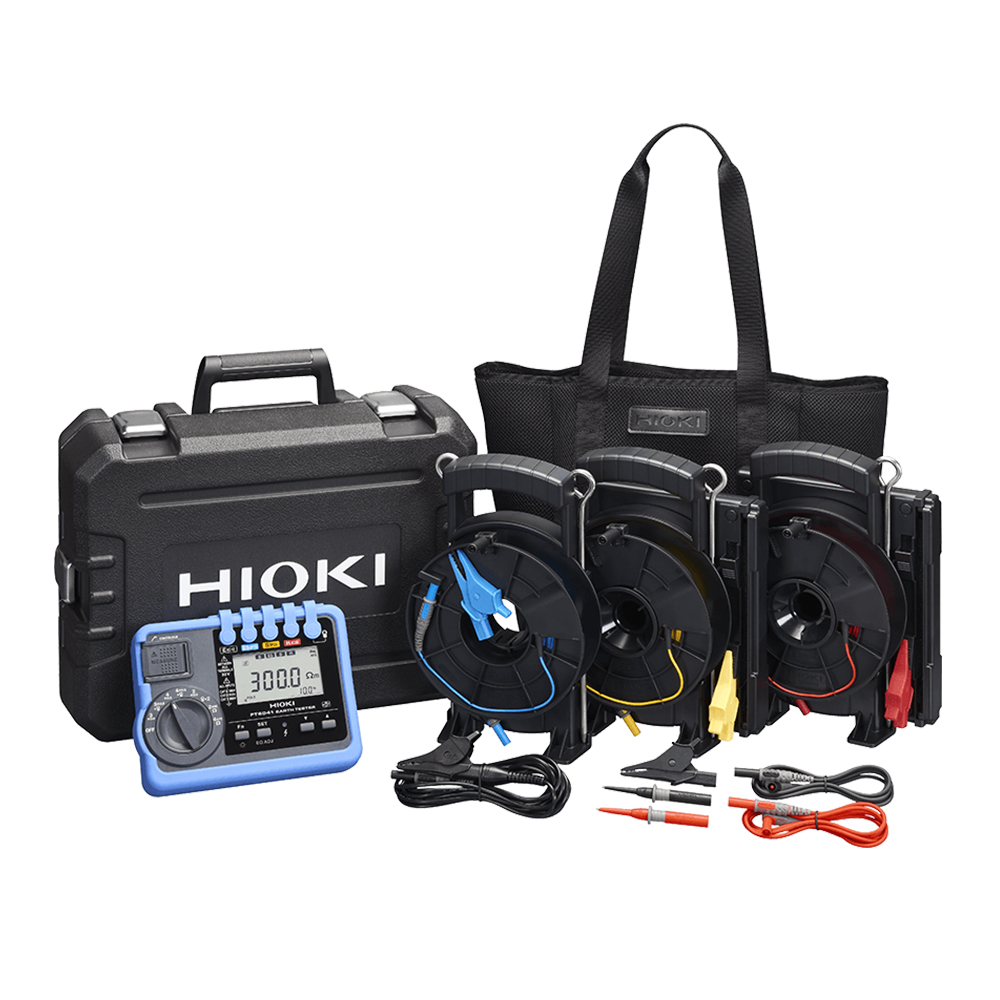

อุปกรณ์ในชุดมาตรฐาน

Auxiliary Earthing Rod L9840 (2 piece set) ×2
Measurement Cable L9845-31 ×1
Measurement Cable L9845-33 ×1
Measurement Cable L9845-52 ×1
Measurement Cable L9841 ×1
Test Lead L9787 ×1
Earth Nets Module L9846 ×2
Carrying Case C0208 ×1
Carrying Case C0209 ×1
Protector ×1
LR6 Alkaline battery ×4
Instruction manual ×1
Operating precautions ×1
