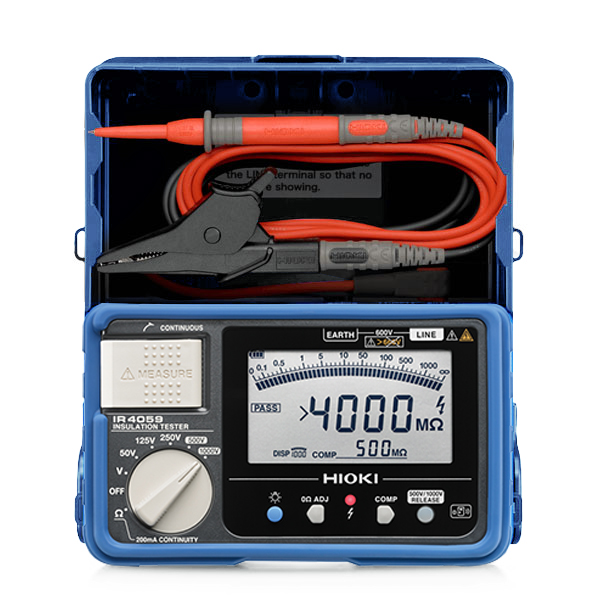

Hioki IR4059 เครื่องทดสอบความเป็นฉนวน (Insulation Tester) for Electric Vehicle

SKU
IR4059
main product photo
฿18,530.00
Pre-Order Item
สินค้าหมด

■ Hioki IR4059 เครื่องทดสอบความเป็นฉนวน (Insulation Tester) for EV
ช่วงการวัดมีแบ่งเป็น 5 Range : 100MΩ, 250MΩ, 500MΩ, 2000MΩ, 4000MΩ
อ่านค่าได้รวดเร็ว ประมวลผลด้วยระบบ PASS / FAIL ภายใน 0.3 วินาที
AC/DC Voltage แบบ Built-in สะดวกต่อการวัดค่าได้อย่างมีประสิทธิภาพ
เหมาะสำหรับใช้ทดสอบระบบการผลิตพลังงานแสงอาทิตย์และยานยนต์ไฟฟ้า
รองรับเชื่อมต่อกับ Smartphone แบบไร้สายผ่าน Bluetooth®︎
ตัวเครื่องผ่านการทดสอบการตกถึงพื้นที่ระยะ 1 เมตร | มาตรฐาน CATⅢ 600V
หน้าจอ LCD พร้อมด้วยไฟ Backlight แบบ LED
ยี่ห้อ Hioki, Japan

  • ตัวเครื่องใช้งานร่วมกับ HIOKI Z3210 (แยกจำหน่าย)

Authorized_HIOKI

เพิ่มสินค้าเปรียบเทียบ
หมวดหมู่: ทดสอบความเป็นฉนวน, HIOKI, เครื่องมือวัดมาใหม่ , Resistance Meters (mega ohm meter)
Hioki

Hioki IR4059 เครื่องทดสอบความเป็นฉนวน (Insulation Tester) for EV : Electric Vehicle

เครื่องทดสอบความเป็นฉนวนแบบดิจิตอล (INSULATION & CONTINUITY) ที่มาพร้อมกับคุณสมบัติ All-in-One ด้วยการออกแบบที่รวมตัวเครื่องเข้ากับเคสและ Test lead ทำให้มีความแข็งแรงทนทานเป็นพิเศษ ถูกออกแบบมาสำหรับการวัดค่าความต้านทานของฉนวนในยานยนต์ไฟฟ้า (EV: Electric Vehicle) รองรับช่วงการวัดแบบ 5 ระดับ ตั้งแต่ 50 ถึง 1000V หน้าจอแสดงผลแบบดิจิตอลและบาร์กราฟ ช่วยลดระยะเวลาการทำงานทดสอบฉนวนในภาคสนามอย่างมีประสิทธิภาพ และให้ความเสถียรในการตรวจวัดสูง นอกจากนี้ตัวเครื่องยังรองรับการเชื่อมต่อไร้สายผ่าน Bluetooth เมื่อเชื่อมต่อกับ Z3210 (แยกจำหน่าย) พร้อม Free App GENNECT Cross บน Smartphone และ Tablet มาตรฐานความปลอดภัย CAT-III 600V

Functions & Features

Digital Bargraph

หน้าจอแสดงผลแบบดิจิตอลบาร์กราฟ ช่วยในการตรวจสอบความเข้ากันได้ของวงจรที่มีความจุสูง เช่น แผงโซลาร์เซลล์ เพื่อตรวจสอบสถานะการชาร์จไฟ

PASS/ FAIL decisions

ฟังก์ชั่นการเปรียบเทียบ ประมวลผลด้วยระบบ PASS / FAIL ภายใน 0.3 วินาที (แสดงค่าเปรียบเทียบระหว่างค่าความต้านทานของฉนวนและค่าความต้านทานต่ำ)

REMOTE SWITCH L9788-10

รองรับการวัดค่าผ่าน TEST LEAD SET WITH REMOTE SWITCH L9788-10 (แยกจำหน่าย) ที่จะช่วยเพิ่มความสะดวกในการใช้งาน และยังแสดงสถานะ PASS/ FAIL ได้บนตัว TEST LEAD ผ่านไฟ LED

White LED lighting

หน้าจอแสดงผลพร้อมไฟ LED สีขาวนวลตา ให้แสงสว่างเพื่อการอ่านค่าที่คมชัดแม้ใช้งานที่อับแสง

Wireless support

IR4059 รองรับการเชื่อมต่อแบบไร้สายด้วย Z3210 Wireless Adapter (แยกจำหน่าย) จึงสามารถส่งค่าการวัดไปยัง Smartphone หรือ Tablet เพื่อสร้างรายงานได้อย่างรวดเร็ว
แอปพลิเคชั่น GENNECT Cross คืออะไร? คลิ๊ก

Easily transfer measurement data to an Excel® file

ฟังก์ชั่นการเชื่อมต่อกับ Excel แบบอัตโนมัติที่จะกรอกข้อมูลการวัดลงใน Excel ไฟล์ (จำเป็นต้องใช้งานร่วมกับ Z3210 Wireless Adapter)

Compatible mobile devices

Supported operating system Operating specifications
iOS iOS 12, 13, 14, iPadOS 13, 14
Android Android™ 9, 10, 11

ดาวน์โหลด GENNECT Cross ได้ทั้ง iOS และ Android

IR4056-21 IR4057-50 IR4059 IR4053-10 IR3455
Standard High-speed EV (Electric Vehicle) PV (Solar cell) High-voltage
- Digital bar graph Digital bar graph - Digital bar graph
Response Time 0.8s Response Time 0.3s Response Time 0.3s Response Time 0.8s
Response Time (PV) 4s		 Response Time 15s
50 V /100 MΩ
125 V /250 MΩ
250 V /500 MΩ
500 V /2000 MΩ
1000 V /4000 MΩ		 250 V /500 GΩ
500 V /1.00 TΩ
1000 V /2.00 TΩ
2500 V /5.00 TΩ
5000 V /10.0 TΩ
  • Test lead set with remote switch L9788-11
  • Neck strap
  • Instruction manual
  • LR6 alkaline battery ×4
  • Connection cable L4930
  • Alligator clip set L4935
  • Test pin set L4938
  • Neck strap
  • Instruction manual
  • LR6 alkaline battery ×4
  • Connection cable L4930 ×1
  • Alligator clip set L4935 ×1
  • Test pin set L4938 ×1
  • Neck strap ×1
  • Test lead set with remote switch (Red) LR9788-10 ×1
  • Protector Z5042 ×1
  • Instruction manual ×1
  • LR6 (AA) alkaline batteries ×4
  • Test lead L9787
  • Neck strap
  • Instruction manual
  • LR6 alkaline battery × 4
  • Test lead 9750-01
  • Test lead 9750-02
  • Test lead 9750-03
  • Alligator clip 9751-01
  • Alligator clip 9751-02
  • Alligator clip 9751-03
  • Instruction manual
  • LR6 alkaline battery ×6
  • USB cable
  • PC application software
Insulation Resistance Measurement
Rated output voltage (DC) 50V 125V 250V 500V 1000V
Effective maximum indicated value 100 MΩ 250 MΩ 500 MΩ 2000 MΩ 4000 MΩ
First effective measurement range [MΩ] 0.200 to 10.00 0.200 to 25.00 0.200 to 50.0 0.200 to 500 0.200 to 1000
Accuracy ±2% rdg. ±2 dgt.
Lower limit resistance 0.05 MΩ 0.125 MΩ 0.25 MΩ 0.5 MΩ 1 MΩ
Overload protection 600 V AC (10s) 660 V AC (10s)
Voltage Measurement
DCV Range / Accuracy 4.2 V (0.001 V resolution) to 600 V (1 V resolution), 4 ranges,
Accuracy: ±1.3% rdg. ±4 dgt., Input resistance: 100 kΩ or higher
ACV Range / Accuracy 420 V (0.1 V resolution) / 600 V (1 V resolution), 2 ranges, 50/60 Hz,
Accuracy: ±2.3% rdg. ±8 dgt., Input resistance: 100 kΩ or higher, Average rectifier
Low resistance range For checking the continuity of ground wiring, 10 Ω (0.01 Ω resolution) to 1000 Ω (1 Ω resolution),
3 ranges, Basic accuracy: ±3 % rdg. ±2 dgt., testing current 200 mA or more (at 6 Ω or less)
General Specifications
Display Semi-transmissive FSTN LCD with back lighting, bar-graph indicator
Response time Approx. 0.3 second for PASS/FAIL decision (based on in-house testing)
Other functions
  • Indicate MΩ measurement value after a lapse of 1 minute
  • Live circuit indicator, Automatic electric discharge
  • Automatic DC/AC detection
  • Comparator
  • Auto power save
Drop proof On concrete : 1 m / 3.28 feet
Safety standard category CAT III 600 V
Power requirement LR6 (AA) alkaline batteries × 4
Dimension / Weight W160 x H98 x D46 mm
536 g (including batteries, excluding test leads)
SKUIR4059
Weight536.000000
ขนาด160 × 98 × 46 mm
ผู้ผลิตHioki
บันทึกข้อมูลไม่
Resolution Depend on Rated output voltage
Measurement Range5 Range testing voltage of 50 V/100 MΩ to 1000 V/4000 MΩ
ฟังก์ชั่น
  • Indicate MΩ measurement value after a lapse of 1 minute
  • Live circuit indicator, Automatic electric discharge
  • Automatic DC/AC detection
  • Comparator
  • Auto power save
Power SupplyLR6 (AA) alkaline batteries × 4
ระดับการป้องกันNo
Sensor Output InterfaceBluetooth (optional)
AccuracyDepend on Rated output voltage
คะแนนของคุณ
Insulation Testers SeriesSpecification Product
Instruction Manual : IR4059Instruction Manual
Insulation Tester Features

ประโยชน์ของเครื่องวัดค่าความเป็นฉนวน (Insulation Tester)

เครื่องใช้ไฟฟ้าต่างๆที่เราใช้ในชีวิต เช่น ตู้เย็น แอร์ ทีวี ไมโครเวฟ ย่อมใช้กำลังงานไฟฟ้าเป็นตัวกระตุ้นให้เครื่องใช้ไฟฟ้าสามารถทำงานได้ การใช้งานเครื่องใช้ไฟฟ้าเหล่านั้นจึงมีความเสี่ยงในการโดนไฟฟ้าช็อตได้ ฉนวนไฟฟ้าจึงเป็นสิ่งสำคัญอย่างมากที่จะช่วยป้องกันอันตรายจากไฟฟ้าช็อตได้อย่างดี เครื่องวัดค่าความเป็น

What is Insulation

ฉนวนไฟฟ้าสำคัญอย่างไร

ความสำคัญของฉนวนไฟฟ้า อุปกรณ์เครื่องมือเครื่องใช้ ที่จะต้องใช้ไฟฟ้า ในการกระตุ้นการทำงาน จำเป็นอย่างยิ่งจะต้องมีฉนวนกันไฟฟ้า ความสำคัญของฉนวนไฟฟ้าคือ ช่วยป้องกันอันตรายจากไฟฟ้าลัดวงจร หรือการเกิดไฟดูดเนื่องจากสัมผัสไฟฟ้าโดยไม่ตั้งใจ ฉนวนไฟฟ้าที่เราเจอบ่อยที่สุดในชีวิตประจำวันก็คือ ฉนวนบนปลั๊กไฟ

Accessories Included:

  • Connection cable L4930 ×1
  • Alligator clip set L4935 ×1
  • Test pin set L4938 ×1
  • Neck strap ×1
  • Test lead set with remote switch (Red) L9788-10 ×1
  • Protector Z5042 ×1
  • Instruction manual ×1
  • LR6 (AA) alkaline batteries ×4
