Hioki PQ3198-94 เครื่องวิเคราะห์ไฟฟ้า | Includes 6000A sensor

SKU
PQ3198-94

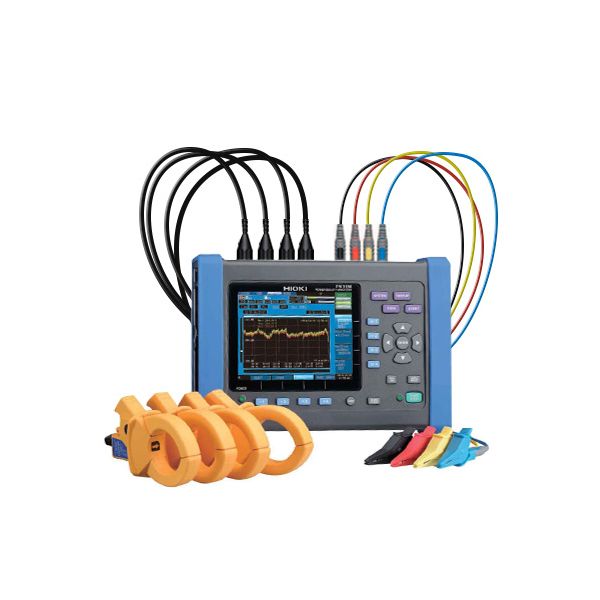

main product photo
สินค้าหมด

มาตรฐาน IEC6100-4-30 Class A ในการตรวจสอบปัญหาไฟฟ้า
ความแม่นยำในการวัดค่า Voltage สูงสุดถึง ±0.1%
วัดค่าได้สุงสุดถึง 6000 A AC | 6000 V peak | voltage 700 kHz
รองรับโพรบ, แคลมป์ ในการวัด High-voltage ได้หลากหลาย
วัดค่ากำลังไฟฟ้าแบบสองระบบในการคำนวณ Ch1, Ch2, Ch3, Ch4
ในชุดมาพร้อมโพรบ CT7045 × 4 (รองรับ 6000 A)
HIOKI, ญี่ปุ่น

สินค้าลงทะเบียนโปรดติดต่อฝ่ายขาย

Authorized_HIOKI

สอบถาม
หมวดหมู่: เครื่องวิเคราะห์ไฟ, HIOKI, Power Quality Analyzers, Power Loggers
Hioki

Hioki PQ3198-94 เครื่องวิเคราะห์ไฟฟ้า

PQ3198 เครื่องวิเคราะห์คุณภาพพลังงานไฟฟ้ารุ่นใหม่จาก HIOKI ที่ออกแบบมาสำหรับการมอนิเตอร์และบันทึกค่ากำลังไฟฟ้าที่ผิดปกติ ที่สามารถตรวจสอบปัญหาที่เกิดขึ้นได้อย่างรวดเร็ว และยังสามารถประเมินปัญหาของกำลังไฟ เช่น แรงดันไฟฟ้าตก, flicker, harmonics, และปัญหาอื่น ๆ นอกจากนี้ ยังมีฟังก์ชั่นใหม่ที่รวบรวมความสามารถในการอ่านค่าจากเซนเซอร์และเพิ่มความจุในการบันทึกข้อมูล

High-precision, wideband, broad-dynamic-range measurement

PQ3198 มาพร้อมกับสเปคระดับ high-end และน่าเชื่อถือในการตรวจจับความผิดปกติของช่วงพลังงานไฟฟ้าและยังสามารถวิเคราะห์ข้อมูลได้ด้วยความเร็วสูงอย่างแม่นยำ

International standard IEC 61000-4-30 Ed. 2 Class A compliant

PQ3198 นั้นสอดคล้องกับมาตรฐาน IEC 61000-4-30 Ed. 2 Class A ซึ่งทำให้สามารถทำงานตามคำสั่งพื้นฐานได้ เช่น gapless, การคำนวณแบบต่อเนื่อง, การตรวจจับเหตุการณ์ต่าง ๆ เช่น swells, dips และการถูกขัดจังหวะ และตรวจจับเวลาโดยอัตโนมัติเมื่อมีการใช้งาน GPS (optional)

Class

A

Basic measurement accuracy (50/60 Hz)

Voltage ±0.1% of nominal voltage
Current ±0.1% rdg. ±0.1% f.s. + current sensor accuracy
Power ±0.2% rdg. ±0.1% f.s. + current sensor accuracy
Frequency 200ms: ±0.02 Hz / 10s: ±0.003Hz

ด้วยความแม่นยำในการวัดขั้นพื้นฐานซึ่งเป็นเสมือนหัวใจของเครื่องมือที่ดีที่สุดในอุตสาหกรรม PQ3198 ให้การวัดที่มีความแม่นยำสูงโดยไม่จำเป็นต้องสลับช่วงแรงดันไฟฟ้า

High-voltage, wideband performance

PQ3198 สามารถวัดแรงดันไฟฟ้าชั่วคราวได้สูงสุดถึง 6000 V ในช่วง 0.5 μs (2 MS/s) นอกจากนี้ยังสามารถวัดค่า harmonic ได้ตั้งแต่ 2 kHz ถึง 80 kHz

High-voltage, wideband performance

ลักษณะการใช้งาน

ตรวจสอบความผิดปกติของแหล่งจ่ายพลังงานไฟฟ้า
ตรวจสอบความผิดปกติของแหล่งจ่ายพลังงานไฟฟ้า
พิสูจน์คุณภาพของพลังงานไฟฟ้าจากระบบพลังงานแสงอาทิตย์
พิสูจน์คุณภาพของพลังงานไฟฟ้าจากระบบพลังงานแสงอาทิตย์
พิสูจน์คุณภาพของพลังงานไฟฟ้าจาก EV rapid charger
พิสูจน์คุณภาพของพลังงานไฟฟ้าจาก EV rapid charger
Measurement line type Single-phase 2-wire, Single-phase 3-wire, Three-phase 3-wire or Three-phase 4-wire plus one extra input channel for voltage, current, power measurement (AC or DC measurement)
Voltage ranges Voltage measurement: 600.00 V rms
Transient measurement 6.0000 kV peak
Current ranges 500.00 mA to 5.0000 kA AC (depends on current sensor in use)
Power ranges 300.00 W to 3.0000 MW (determined automatically based on voltage and current range in use)
Basic accuracy Voltage: ±0.1% of nominal voltage
Current: ±0.1% rdg. ±0.1% f.s. + current sensor accuracy
Active power: ±0.2% rdg. ±0.1% f.s. + current sensor accuracy
Measurement items
  1. Transient voltage: 2 MHz sampling
  2. Frequency cycle: Calculated as one cycle, 40 to 70 Hz
  3. Voltage (1/2) RMS: one cycle calculation refreshed every half cycle
    Voltage (1/2) RMS: half-cycle calculation
  4. Voltage swell, Voltage dips, Voltage interruption
  5. Inrush current
  6. Voltage waveform comparison
  7. Instantaneous flicker value: As per IEC61000-4-15
  8. 200 ms frequency: Calculated as 10 or 12 cycles, 40 to 70 Hz
  9. 10 sec frequency: Calculated as the whole-cycle time during the specified 10 s period, 40 to 70 Hz
  10. Voltage waveform peak, Current waveform peak
  11. Voltage, Current, Active power, Apparent power, Reactive power, Active energy, Reactive energy, Power factor, Displacement power factor, Voltage unbalance factor, Current unbalance factor, and efficiency
  12. High-order harmonic component (voltage/ current): 2 kHz to 80 kHz
  13. Harmonic/ Harmonic phase angle (voltage/ current), Harmonic power: 0 th to 50 th orders
  14. Harmonic voltage-current phase angle: 1 th to 50 th orders
  15. Total harmonic distortion factor (voltage/ current)
  16. Inter harmonic (voltage/ current): 0.5 th to 49.5 th order
  17. K Factor (multiplication factor)
  18. IEC Flicker, Δ V10 Flicker
Record Repeated ON: 1 year, Maximum recording event: 9999 × 366 days (up to 9999 events per day)
Repeated OFF: 35 days, Maximum recording event: 9999 events
Interfaces SD/SDHC memory card, LAN (HTTP server function / FTP function), USB2.0 (for communication)
Display 6.5-inch TFT color LCD (640 × 480 dots)
Power supply AC adapter Z1002 (100 V to 240 V AC, 50/60 Hz, rated current 1.7 A)
Battery Pack Z1003 (Continuous use: 180 minutes, Charging time: Max. 5 hr 30 m with AC adapter)
Dimensions / Weight 300 x 211 x 68 mm / 2.6 kg (including Battery Pack Z1003)
Accessories
  • POWER QUALITY ANALYZER PQ3198
  • AC FLEXIBLE CURRENT SENSOR CT7045 × 4
  • CARRYING CASE C1009
  • PATCH CORD L1021-02 (× 3)
  • VOLTAGE CORD 1000
  • AC ADAPTER Z1002
  • BATTERY PACK Z1003
  • PQ ONE (software CD)
  • SD MEMORY CARD Z4001
  • USB cable
  • Color clips
  • Spiral tubes
  • Strap
  • User manual
  • Measurement guide
SKUPQ3198-94
Weight2600.000000
ขนาด300 x 211 x 68 mm
ผู้ผลิตHioki
บันทึกข้อมูลได้
Resolution No
Measurement Range
  1. Transient voltage : 2 MHz sampling
  2. Frequency cycle : Calculated as one cycle, 40 to 70 Hz
  3. Voltage (1/2) RMS: one cycle calculation refreshed every half cycle Current (1/2) RMS: half-cycle calculation
  4. Voltage swell, Voltage dips, Voltage interruption
  5. Inrush current
  6. Voltage waveform comparison
  7. Instantaneous flicker value: As per IEC61000-4-15
  8. 200 ms frequency: Calculated as 10 or 12 cycles,40 to 70 Hz
  9. 10 sec frequency: Calculated as the whole-cycle time during the specified 10 s period, 40 to 70 Hz
  10. Voltage waveform peak, Current waveform peak
  11. Voltage, Current, Active power, Apparent power, Reactive power, Active energy, Reactive energy, Power factor, Displacement power factor, Voltage unbalance factor, Current unbalance factor, and efficiency
  12. High-order harmonic component (voltage/ current): 2 kHz to 80 kHz
  13. Harmonic/ Harmonic phase angle (voltage/ current), Harmonic power: 0th to 50 th orders
  14. Harmonic voltage-current phase angle: 1th to 50 th orders
  15. Total harmonic distortion factor (voltage/ current)
  16. Inter harmonic (voltage/ current): 0.5 th to 49.5 th order
  17. K Factor (multiplication factor)
  18. IEC Flicker, Δ V10 Flicker
ฟังก์ชั่นNo
Power SupplyAC adapter Z1002, Battery Pack Z1003
ระดับการป้องกันNo
Sensor Output InterfaceSD/SDHC memory card, LAN, USB2.0
AccuracyVoltage: ±0.1% of nominal voltage
Current: ±0.1 % rdg. ±0.1 % f.s. + current sensor accuracy
Active power: ±0.2 % rdg. ±0.1 % f.s. + current sensor accuracy
