Hioki PW3360-21 เครื่องวิเคราะห์ไฟฟ้า (with Harmonic analysis function)

SKU
PW3360-21

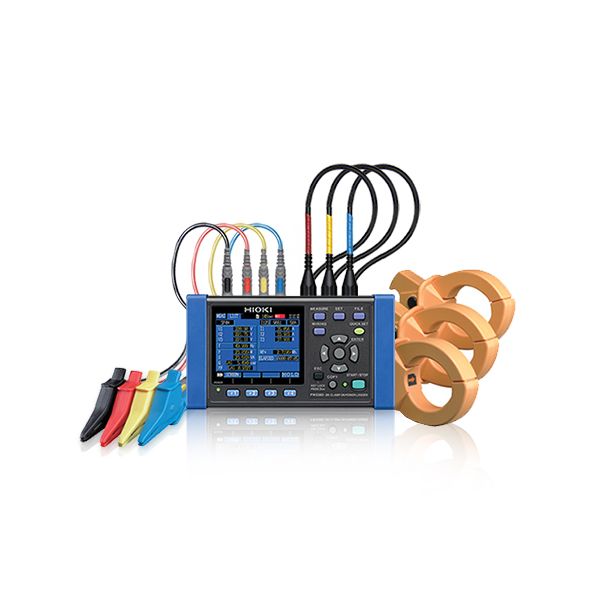

main product photo
฿65,070.00
มีสินค้า

รองรับระบบไฟฟ้าตั้งแต่ ซิงเกิ้ลเฟส 2 สาย และ 3 เฟส 4 สาย
ช่วงการวัดไฟฟ้าตั้งแต่ 90V ถึง 780V
รองรับการวัดการวัดค่า ซิงเกิ้ลเฟส 2 สาย ได้สูงสุด 3 ค่าพร้อมกัน
ขนาดเล็กกะทัดรัดพกพาสะดวก
สามารถเก็บข้อมูลใน SD Card ได้หลายเดือน
รองรับการวัดค่าฮาร์มอนิกได้สูงสุดถึง 40 คำสั่ง
**Current Clamp Sensor สินค้าแยกจำหน่าย**

สินค้าลงทะเบียนโปรดติดต่อฝ่ายขาย

Authorized_HIOKI

สอบถาม
หมวดหมู่: HIOKI, Multichannel Data Loggers, Power Quality Analyzers, Power Loggers
Hioki

Hioki PW3360-21 เครื่องวิเคราะห์ไฟฟ้า

เป็นอุปกรณ์วัดค่าไฟฟ้าแบบหลายช่องสัญญาณโดยการเชื่อมต่อกับแคลมป์เพื่ออ่านค่า ซึ่งจะให้ความแม่นยำและปลอดภัยในการวัดค่า
ตั้งแต่ซิงเกิ้ลเฟสจนถึง 3 เฟส นอกจากนี้ยังสามารถวัดค่าแบบ 3 เฟส 4 สาย ในการตรวจสอบค่าพลังงานไฟฟ้าที่ต้องการและ
ค่าพลังงานไฟฟ้าอื่น ๆ เพื่อการประหยัดพลังงานแบบสมบูรณ์แบบ

1. เลือกตัวเครื่อง | Select model PW3360

PW3360-20
PW3360-20

PW3360 เครื่องวัดและบันทึกค่าพลังงานไฟฟ้า เหมาะสำหรับการวัดอัตราการกินไฟของอุปกรณ์ไฟฟ้า, เครื่องจักรต่าง ๆ ในอุตสาหกรรม ด้วยความสามารถในการวัด 1P2W, 3P3W และ 3P4W พร้อมสามช่องสัญญาณสำหรับการวัดกระแส จึงสามารถรองรับการวัดค่าแรงไฟฟ้าได้ทั้งแบบ 1 เฟส (ระบบไฟบ้านและที่อยู่อาศัย) และ 3 เฟส (ระบบไฟในโรงงานอุตสาหกรรม) ซึ่งการวัดอัตราการกินไฟนั้นจะช่วยลดค่าใช้จ่ายต่าง ๆ เช่น ค่าไฟ, ค่าซ่อมบำรุง เป็นต้น

PW3360-21

PW3360 เครื่องวัดและบันทึกค่าพลังงานไฟฟ้า เหมาะสำหรับการวัดอัตราการกินไฟของอุปกรณ์ไฟฟ้า, เครื่องจักรต่าง ๆ ในอุตสาหกรรม ด้วยความสามารถในการวัด 1P2W, 3P3W และ 3P4W พร้อมสามช่องสัญญาณสำหรับการวัดกระแส จึงสามารถรองรับการวัดค่าแรงไฟฟ้าได้ทั้งแบบ 1 เฟส (ระบบไฟบ้านและที่อยู่อาศัย) และ 3 เฟส (ระบบไฟในโรงงานอุตสาหกรรม) ซึ่งการวัดอัตราการกินไฟนั้นจะช่วยลดค่าใช้จ่ายต่าง ๆ เช่น ค่าไฟ, ค่าซ่อมบำรุง เป็นต้น

PW3360-21 with Harmonic Analytic function ฮาร์มอนิก (Harmonic) คือ ค่าความถี่ของระบบไฟฟ้าที่มีค่าไม่ปกติ เช่น 100Hz, 150Hz หรือ 200Hz เป็นต้น โดยตามปกติค่าความถี่ของระบบไฟฟ้าในประเทศไทยจะอยู่ที่ 50Hz โดย PW3360-21 สามารถรองรับการวิเคราะห์ Harmonic level ได้ถึง 40 orders ซึ่งจะช่วยในการประหยัดพลังงานและลดความร้อนที่เกิดภายในอุปกรณ์หรือเครื่องจักรต่าง ๆ

อุปกรณ์ที่มาในชุดของรุ่น PW3360-20 และ PW3360-21 with Harmonic Analytic function

1. Voltage cord L9438-53 ×1 set, 2. AC adapter Z1006 ×1, 3. USB cable ×1, 4. Instruction manual ×1, 5. Measurement guide ×1, 6. Color spiral tubes ×1 set, 7. Spiral tubes for grouping clamp sensor cords ×5

2. อุปกรณ์เสริมสำหรับใช้งานกับ PW3360 | Accessories for PW3360

SD MEMORY CARD 2GB Z4001 (จำเป็นต้องซื้อ)

Memory Card สำหรับบันทึกข้อมูลมีให้เลือก 2 ขนาด 2GB และ 8GB

SD MEMORY CARD 8GB Z4003 (จำเป็นต้องซื้อ)

Memory Card สำหรับบันทึกข้อมูลมีให้เลือก 2 ขนาด 2GB และ 8GB

PW9002 ชุดเซ็ทแบตเตอร์รี่ สำหรับ PW3360 (จำเป็นต้องซื้อ)

สำหรับการใช้งานนอกสถานที่ ที่ไม่สามารถเสียบปลั๊กหรืออแดปเตอร์ได้

PW9003 อแดปเตอร์ชาร์จไฟ สำหรับ PW3360

สำหรับการชาร์จแบตขณะทำการวัดค่า Rate Voltage: 240V AC CAT III 300V

C1005 กระเป๋าสำหรับเก็บอุปกรณ์

9804-01 (Red), 9804-02 (Black) หัวต่อสายไฟวัดแรงดันแบบแม่เหล็ก

SF1001 โปรแกรม POWER LOGGER VIEWER

9642 สายแลนยาว 5 เมตร

3. สิ่งที่จำเป็นต้องซื้อเพิ่มในการวัดกระแสและไฟรั่ว | Requirement for Current Measurement & Leakage

CLAMP ON SENSOR

Model 9694 9660 9661 9669 9695-02 9695-03
Appearance 9694 9660 9661 9669 9695-02 9695-03
CONNECTION CORD 9219
Connect with the 9695-02/-03, Output BNC terminal
Cord length: 3 m (9.84ft)
9695-03
Measurable conductor diameter φ15 mm (0.59") φ15 mm (0.59") φ46 mm (0.81") φ55 mm (2.17"), 80 (3.15")×20 (0.79") mm φ15 mm (0.59") φ15 mm (0.59")
Primary current rating 5 A AC 100 A AC 500 A AC 1000 A AC 50 A AC 100 A AC
Accuracy Amplitude (45 to 66 Hz) ±0.3% rdg
±0.02% f.s.		 ±0.3% rdg
±0.02% f.s.		 ±0.3% rdg
±0.01% f.s.		 ±1.0% rdg
±0.01% f.s.		 ±0.3% rdg
±0.02% f.s.		 ±0.3% rdg
±0.02% f.s.
Phase (45 Hz to 5 kHz) Within ±2˚ Within ±1˚ Within ±0.5˚ Within ±1˚ Within ±2˚ Within ±1˚
Frequency characteristic
40Hz to 5kHz
(deviation from accuracy) 		Within ±1.0% Within ±2.0% Within ±1.0%
Effect of external magnetic field
(with a magnetic field of 400 A/ m AC 		Equivalent to 0.1 A or less Equivalent to 1 A or less Equivalent to 0.1 A or less
Effect of conductor position Within ±0.5% Within ±1.5% Within ±0.5%
Maximum rated voltage to earth CAT III 300 Vrms CAT III 300 Vrms CAT III 600 Vrms CAT III 600 Vrms CAT III 300 Vrms
Maximum input (45 to 66Hz) 50 A continuous 130 A continuous 550 A continuous 1000 A continuous 60 A continuous 130 A continuous
Dimensions 46W (1.81") 5 135H (5.31") 5 21D (0.83") mm 46W (1.81") 5 135H (5.31") 5 21D (0.83") mm 77W (3.03") 5 151H (5.94") 5 42D (1.65") mm 99.5W (3.92") 5 188H (7.40") 5 42D (1.65") mm 50.5W (2.28") 5 58H (2.28") 5 18.7D (0.74") mm
Mass 230 g (8.1 oz) 230 g (8.1 oz) 380 g (13.4 oz) 590 g (20.8 oz) 50 g (1.8 oz)
Measurement line & number of circuits 50/60 Hz, Single phase 2 wires (1/2/3 circuits), Single phase 3 wires (1 circuit), Three phases 3 wires (1 circuit), Three phases 4 wires (1 circuit), Current only: 1 to 3 channels
Measurement items Voltage RMS, current RMS, voltage fundamental wave value, current fundamental wave value, voltage fundamental wave phase angle, current fundamental wave phase angle, frequency (U1), voltage waveform peak (absolute value), current waveform peak (absolute value), active power, reactive power (with lag/lead display), apparent power, power factor (with lag/lead display) or displacement power factor (with lag/lead display), active energy (consumption, regeneration), reactive energy (lag, lead), energy cost display, active power demand quantity (consumption, regeneration), reactive power demand quantity (lag, lead), active power demand value (consumption, regeneration), reactive power demand value (lag, lead), power factor demand, pulse input
[PW3360-21 only]: Harmonic voltage level, harmonic current level, harmonic power level, content percentage, phase angle, total harmonic distortion (THD-F or THD-R), up to 40th order
Voltage ranges 600 V AC (Effective measurement range: 90.00 V to 780.00 V)
Current ranges 500.00 mA to 5.0000 kA AC (depends on current sensor in use),
50.000 mA to 5.0000 A AC (Leak clamp on sensor only)
Power ranges 300.00 W to 9.0000 MW (depends on voltage/current combination and measured line type)
Basic accuracy Voltage : ±0.3% rdg. ±0.1% f.s
Current : ±0.3% rdg. ±0.1% f.s. + clamp sensor accuracy
Active power : ±0.3% rdg. ±0.1% f.s. + clamp sensor accuracy (at power factor = 1)
Display update rate 0.5 sec (except when accessing SD card or internal memory, or during LAN/USB communication)
Save destination SD memory card, or internal memory at real time
Data save interval 1 sec to 30 sec, 1 minute to 60 minutes, 14 selections
Save items Measurement value save: Average only / Average, Maximum, Minimum value
[PW3360-21 only]: Harmonic data save: Average only / average, maximum, minimum value in binary format
Screen copy: BMP form (saved every 5 min. at minimum interval time)
Waveform save: Binary waveform data
Interfaces SD memory card
HTTP server function, Remote settings by communication program, or data downloads
USB 2.0: When connected to a PC, the SD card and internal memory are recognized as removable storage devices, Remote settings by communication program, or data downloads
Pulse output: proportional to active power consumption when measuring integral power consumption, Isolated open-collector signal
Functions Connection check, Quick Set navigation guide, clock, pulse input
Power supply AC Adapter Z1006: (100 to 240 V AC, 50/60 Hz), 40 VA (including AC adapter)
Battery Pack 9459: (DC 7.2 V, 3 VA, charging time 6 hr 10 m), 8 hours of continuous use (with back light off)
Dimensions and mass 180 mm (7.09 in) W × 100 mm (3.94 in) H × 48 mm (1.89 in) D, 550 g (19.4 oz) without PW9002
180 mm (7.09 in) W × 100 mm (3.94 in) H × 67.2 mm (2.65 in) D, 830 g (29.3 oz) with PW9002
SKUPW3360-21
Weight550.000000
ขนาด180 x 100 x 48 mm
ผู้ผลิตHioki
บันทึกข้อมูลได้
Resolution 0.5
Measurement RangeVoltage ranges: 90.00 V to 780.00 V
Current ranges: 500.00 mA to 5.0000 kA AC (depends on current sensor in use)
50.000 mA to 5.0000 A AC (Leak clamp on sensor only)
Power ranges: 300.00 W to 9.0000 MW
ฟังก์ชั่น
  • Connection check
  • Quick Set navigation guide
  • Clock
  • Pulse input
Power SupplyAC Adapter Z1006, Battery Pack 9459
ระดับการป้องกันNo
Sensor Output InterfaceSD memory card, HTTP, USB 2.0, Pulse output
AccuracyVoltage : ±0.3% rdg. ±0.1% f.s
Current : ±0.3% rdg. ±0.1% f.s. + clamp sensor accuracy
Active power : ±0.3% rdg. ±0.1% f.s. + clamp sensor accuracy (at power factor = 1)
คะแนนของคุณ
PDF Download PDF Download
Selection Guide Power Quality Analyzers Selection Guide Power Quality Analyzers
PW3360-20 CLAMP ON POWER LOGGER PW3360-20 Thai Manual

Product's Video

3P4W Power Logging | PW3360-20 Clamp On Power Logger | HIOKI
HIOKI PW3360 Product's review

รีวิวเครื่องวิเคราะห์ไฟฟ้ายี่ห้อ HIOKI รุ่น PW3360

Pw3360 ยี่ห้อ HIOKI เป็นเครื่องมือที่สามารถวัดเเละวิเคราะห์การใช้ไฟฟ้าภายในบ้าน หรือการใช้ไฟฟ้าในโรงงานอุตสาหกรรม วัดเพื่อนำข้อมูลไปวิเคราะห์หาสาเหตุเเละเเก้ไขการใช้พลังงานไฟฟ้า เพื่อลดการใช้ไฟฟ้าได้อย่างมีประสิทธิภาพ @เครื่องวิเคราะห์ไฟฟ้ายี่ห้อ HIOKI รุ่น PW3360@ HIOKI ได้คิดค้นฟังก์ชั่นใหม่ที่ชื่อ

CLAMP ON POWER LOGGER PW3365-20 & PW3360-20,-21

การเลือกซื้อ CLAMP ON POWER LOGGER PW3365-20 และ PW3360-20,-21

CLAMP ON POWER LOGGER รุ่น PW3365 และ รุ่น PW3360-20, PW3360-21 ยี่ห้อ HIOKI เป็นแบรนด์จาก ญี่ปุ่น CLAMP ON POWER LOGGER PW3365-20 และ PW3360 เครื่องวัดค่าไฟฟ้าที่สามารถวัดเเละบันทึกค่าทางไฟฟ้า เช่น กระเเส (Current) เเรงดัน (Voltage) กำลังงานไฟฟ้า(Power)

Accessories Include

  • Voltage Cord L9438-53 × 1 set
  • AC Adapter Z1006 × 1
  • USB cable × 1
  • Instruction manual × 1
  • Measurement guide × 1
  • Color spiral tubes × 1 set
    (red ×2, yellow ×2, blue ×2)
  • Spiral tubes for grouping clamp sensor cords × 5
