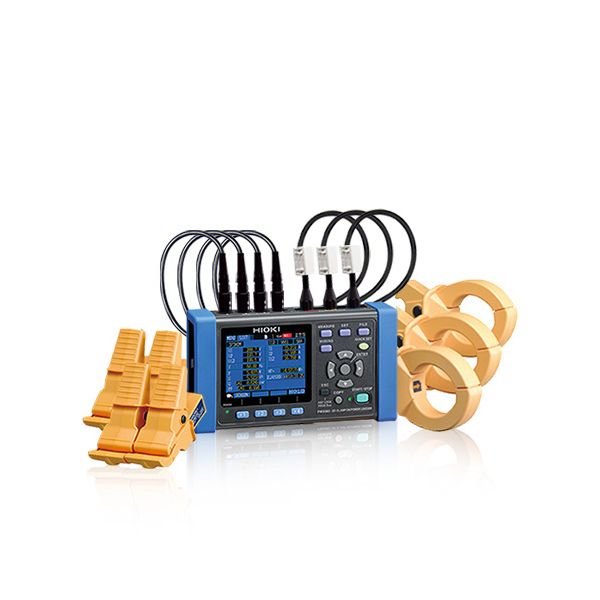

Hioki PW3365-20 เครื่องวิเคราะห์ไฟฟ้า Multi-channel แบบแคลมป์

SKU
PW3365-20
main product photo
สินค้าหมด

ช่วงการวัดตั้งแต่ 90V ถึง 520V
รองรับ Single to Three-phase, 4-wire circuits
ฟังก์ชั่นการวิเคราะห์ Voltage, Current, Power
Input Voltage 3 channels / Current 3 channels
บันทึกข้อมูลด้วย SD Card
ยี่ห้อ HIOKI, Japan

**ในชุดมาเฉพาะตัวเครื่อง Clamp sensor แยกจำหน่าย**

สินค้าลงทะเบียนโปรดติดต่อฝ่ายขาย

สอบถาม
หมวดหมู่: เครื่องวิเคราะห์ไฟ, HIOKI
Hioki

Hioki PW3365-20 เครื่องวิเคราะห์ไฟฟ้า Multi-channel แบบแคลมป์

PW3365 เครื่องวิเคราะห์ไฟฟ้าทีนำความปลอดภัยและความสะดวกสบายไปอีกขั้นด้วยการเป็นเครื่องวัดกำลังไฟฟ้าแบบไม่สัมผัสโลหะเครื่องแรกของโลกที่ใช้แคลมป์วัดแรงดันไฟฟ้าที่ครอบคลุมอย่างสมบูรณ์ซึ่งสามารถต่อกับส่วนใด ๆ ของสายเคเบิลหรือบัสบาร์ (busbar) ทำให้สามารถตรวจสอบความต้องการพลังงานและพารามิเตอร์พลังงานอื่น ๆ เพื่อช่วยในการตรวจสอบพลังงานและตรวจสอบมาตรการประหยัดพลังงานโดยไม่เสี่ยงต่อการเกิดอุบัติเหตุไฟฟ้าลัดวงจรและการขัดจังหวะในระหว่างการทำงานหรือการบาดเจ็บทางร่างกายเนื่องจากไฟฟ้า

Current Display & Effective Measurement Ranges
Measurement Range Total display range Effective measurement range Total display range Effective peak
Minimum Minimum Maximum Maximum Range
Voltage 400 V 5.0 V 90.0 V 520.0 V 520.0 V ±750 Vpeak
Voltage 5 A 0.0200 A 0.2500 A 5.5000 A 6.5000 A ±20 Apeak
10 A 0.040 A 0.500 A 11.000 A 13.000 A ±40 Apeak
50 A 0.200 A 2.500 A 55.000 A 65.000 A ±200 Apeak
10 A 0.40 A 5.00 A 110.00 A 130.00 A ±400 Apeak
500 A 2.00 A 25.00 A 550.00 A 650.00 A ±1000 Apeak
Measurement
Number of input channels Voltage: 3 channels / Current: 3 channels
Measurement targets
(50/60 Hz)		 Single-phase 2-wire (1P2W, 1P2W × 2 circuits, 1P2W × 3 circuits)
Single-phase 3-wire (1P3W, 1P3W+I, 1P3W1U, 1P3W1U+I)
Three-phase 3-wire (3P3W2M, 3P3W2M+I, 3P3W3M/Y-wiring only)
Three-phase 4-wire (3P4W), Current only: 1 to 3 channels
Simultaneous power/current
measurement modes		 1P3W+I: 1 power circuit and 1 current channel
3P3W2M+I: 1 power circuit and 1 current channel
Measurement items Voltage RMS value, fundamental wave value, waveform peak (absolute value), fundamental wave phase angle, frequency (U1)
Current RMS value, fundamental wave value, waveform peak (absolute value), fundamental wave phase angle
Power Active power, reactive power, apparent power, power factor, (with lag/lead display) or displacement power factor (with lag/lead display), active energy (consumption, regeneration, regeneration), reactive energy (lag, lead)
Energy cost display (per-kWh price × power consumption)
Demand Active power demand value (consumption, regeneration), reactive power demand value (lag, lead), active power demand quantity (consumption, regeneration), reactive power demand quantity (lag, lead), power factor demand value
Voltage 400 V AC
Total display area: 5 to 520 V (less than 5 V displays as 0 V)
Effective measurement range: 90 to 520 V, peak: ±750 V [OVER] indicates over-range warning
Current ranges Load current
CLAMP ON SENSOR 9660
: 5/ 10/ 50/ 100 A
CLAMP ON SENSOR 9661
: 5/ 10/ 50/ 100/ 500 A
CLAMP ON SENSOR 9669
: 100/ 200/ 1k A
CLAMP ON SENSOR 9694
: 500m/ 1/ 5/ 10/ 50 A
CLAMP ON SENSOR 9695-02
: 500m/ 1/ 5/ 10/ 50 A
CLAMP ON SENSOR 9695-03
: 5/ 10/ 50/ 100 A
FLEXIBLE CLAMP ON SENSOR CT9667
: 50/ 100/ 500 A (500 A range)
FLEXIBLE CLAMP ON SENSOR CT9667
: 500/ 1k/ 5k A (5000 A range)
Leakage current
LEAK CLAMP ON SENSOR 9675
: 50m/ 100m/ 500m/ 1/ 5 A
LEAK CLAMP ON SENSOR 9657-10
: 50m/ 100m/ 500m/ 1/ 5 A
Total display range: Within 0.4 to 130% of the range (zero is suppressed for less than 0.4%)
Effective measurement range: Within 5 to 110% of the range [OVER] indicates over-range warning
Power ranges 200.00 W to 6.0000 MW
Depends on voltage/current combination and measured line type (see Measurement Range Configuration Tables)
Total display range: Within 0 to 130% of the range ("0W" display indicates zero rms voltage and/or current)
Effective measurement area: Within 5 to 130% of the range
Measurement accuracy
(50/60 Hz)		 Voltage : ±1.5% rdg. ±0.2% f.s. (combined accuracy with PW3365-20 + PW9020)
Current : ±0.3% rdg. ±0.1% f.s. + clamp sensor accuracy
Active power : ±2.0% rdg. ±0.3% f.s. + clamp sensor accuracy (power factor = 1)
Calculations RMS calculation/ fundamental wave calculation
VT ratio settings Any 0.01 to 9999.99
Selections 1/ 60/ 100/ 200/ 300/ 600/ 700/ 1000/ 2000/ 2500/ 5000
CT ratio setting Any 0.01 to 9999.99
Selections 1/ 40/ 60/ 80/ 120/ 160/ 200/ 240/ 300/ 400/ 600/ 800/ 1200
Input methods Voltage: Isolated inputs using Voltage Sensor PW9020
Current: Isolated input using a clamp-on sensor
Display update rate Approx. 0.5 sec (except when accessing SD card or internal memory, or during LAN/USB communication)
Measurement method Digital sampling and zero cross synchronization calculation method
Sampling: 10.24 kHz (2048 points)
Calculation processing
50 Hz: Continuous, gapless measurement at 10 cycles
60 Hz: Continuous, gapless measurement at 12 cycles
A/D converter resolution 16 bit
General
Display 3.5 inch TFT color LCD (320 × 240 pixel)
Maximum rated voltage between terminals Voltage input section: 1.7 VAC, 2.4 Vpeak
Current input section: 1.7 VAC, 2.4 Vpeak
Maximum rated voltage to earth Cat III 600 V, Cat IV 300 V
Applicable standards Safety: EN61010, EMC: EN61326, EN61000-3-2, EN61000-3-3
Data storage SD Card, Internal memory (approx. 320 KB)
Interval time 1, 2, 5, 10, 15, 30 seconds, 1, 2, 5, 10, 15, 20, 30, 60 minutes
Screen display List, U/I, Power, Integ, Demand, Waveform, Zoom, Trend
External interfaces SD card, LAN, USB
Power requirement AC Adapter: 100 to 240 V AC, Battery Pack: Ni-MH DC7.2 V 2700 mAh (optional)
Dimension/ Weight 180 × 100 × 48 mm/ 540 g
SKUPW3365-20
Weight540.000000
ขนาด180 × 100 × 48mm
ผู้ผลิตHioki
บันทึกข้อมูลได้
Resolution Resolution depends on measurement function.
Measurement RangeVoltage 400 V AC, Current 50/500m 1/5k 1/5/50/100/200/500A, Power 200.00 W to 6.0000 MW
ฟังก์ชั่นNo
Power SupplyAC Adapter
ระดับการป้องกันNo
Sensor Output InterfaceNo
AccuracyAccuracy depends on measurement function.
คะแนนของคุณ
PDF Download PDF Download
Manual Download Manual Download

Product's Video

Accessories Included:

  • SAFETY VOLTAGE SENSOR PW9020
  • AC ADAPTER Z1008
  • USB cable
  • Instruction manual
  • Measurement guide
  • Color spiral tubes (1 set : red, yellow, blue/four each)
  • Spiral tubes (10 pcs)

Optional Accessories:

  • Current measurement

    • CLAMP ON SENSOR 9660
    • CLAMP ON SENSOR 9661
    • CLAMP ON SENSOR 9669
    • CLAMP ON SENSOR 9694
    • CLAMP ON SENSOR 9695-02
    • CLAMP ON SENSOR 9695-03
    • AC FLEXIBLE CURRENT SENSOR CT9667
    • CONNECTION CABLE 9219

  • Leak current

    • CLAMP ON LEAK SENSOR 9657-10
    • CLAMP ON LEAK SENSOR 9675

  • Adapter

    • CLAMP ON ADAPTER 9290-10

  • Storage media

    • SD MEMORY CARD 2GB Z4001
    • SD MEMORY CARD Z4003

  • Power supply

    • BATTERY PACK 9459
    • BATTERY SET PW9002
    • AC ADAPTER Z1008

  • Other options

    • CARRYING CASE C1005
    • CARRYING CASE C1008
    • MAGNETIC STRAP Z5004

  • PC peripherals

    • GENNECT ONE SF4000
    • LAN CABLE 9642
    • POWER LOGGER VIEWER SF1001
