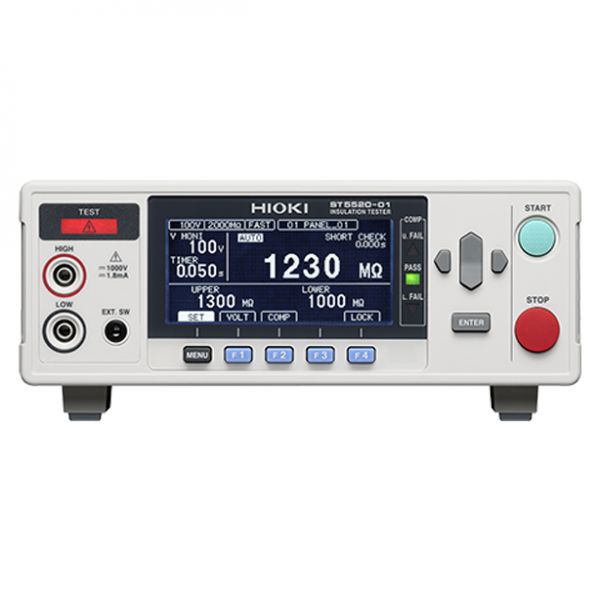

HIOKI ST5520-01 เครื่องทดสอบความเป็นฉนวน

HIOKI ST5520 เครื่องทดสอบความเป็นฉนวน

HIOKI ST5520 คือเครื่องทดสอบความเป็นฉนวนและ Voltage แบบดิจิตอล สำหรับการทดสอบอุปกรณ์อิเล็คทรอนิคส์และส่วนประกอบต่าง ๆ ให้อยู่ในมาตรฐานความปลอดภัย ST5520 นั้น เป็นเครื่องทดสอบความเป็นฉนวนที่เร็วที่สุดในวงการอุตสาหกรรม โดยจะส่งผลลัพธ์ pass/ fail ในเวลา 50ms และช่วงการวัด Voltage ตั้งแต่ 25 to 1000 V ที่ความละเอียด 1 V

Features

With BCD output
Contact check function
4-Wire Contact Check
Comparator Contact Check
Freely configurable test voltage
Short-circuit check function
Comparator Function
Switched Probe
Panel Save/ Load Function

Measurement Voltage/ Resistance range (can be switched between Auto Range/Manual Range)

Rated measurement voltage	Resistance range	Max. display	Resolution	Accuracy range	Accuracy FAST/SLOW
25 V ≤ V < 100 V	2 MΩ	4.000 MΩ	0.001 MΩ	0.000 to 2.000 MΩ	±2% rdg. ±5 dgt.
	20 MΩ	40.00 MΩ	0.01 MΩ	1.90 to 20.00 MΩ	±2% rdg. ±5 dgt.
	200 MΩ	400.0 MΩ	0.1 MΩ	19.0 to 200.0 MΩ	±5% rdg.
100 V ≤ V < 500 V	2 MΩ	4.000 MΩ	0.001 MΩ	0.000 to 2.000 MΩ	±2% rdg. ±5 dgt.
	20 MΩ	40.00 MΩ	0.01 MΩ	1.90 to 20.00 MΩ	±2% rdg. ±5 dgt.
	200 MΩ	400.0 MΩ	0.1 MΩ	19.0 to 200.0 MΩ	±5% rdg.
	2000 MΩ	4000 MΩ	1 MΩ*	19.0 to 2000 MΩ	±5% rdg.
500 V ≤ V ≤ 1000 V	2 MΩ	4.000 MΩ	0.001 MΩ	0.000 to 2.000 MΩ	±2% rdg. ±5 dgt.
	20 MΩ	40.00 MΩ	0.01 MΩ	1.90 to 20.00 MΩ
	200 MΩ	400.0 MΩ	0.1 MΩ	19.0 to 200.0 MΩ
	4000 MΩ	9990 MΩ	1 MΩ*	19.0 to 4000 MΩ	±5% rdg.
	4000 MΩ	9990 MΩ	1 MΩ*	4010 to 9990 MΩ	±25% rdg.

Voltage Measurement

Measurement items	Insulation resistance (DC voltage application method)
Output voltage	25 V to 1000 V (user-configurable), 1 V resolution
Sampling	FAST: 30 ms/time, SLOW: 500 ms/time (switch)
Memory function	Saved items: reated measurement voltage , comparator upper limit/lower limit values, test mode, beep sound to distinguish the result, test time, response time, resistance range, measurement speed Memory capacity: up to 10 items (can be saved/loaded)
Test modes	Continuous mode, PASS STOP mode, FAIL STOP mode, force quit assessment mode (switchable)
Check function	Contact check function (ON/OFF)
Check function	Short-circuit check function (ON/OFF)
Operating temperature/ Humidity range	0 to 40°C, 80% rh or lower (non-condensing)
Storage temperature/ Humidity range	-10 to 50°C, 80% rh or lower (non-condensing)
Accuracy Temperature/ Humidity range	23°C ±5°C, 80% rh or lower (non-condensing)
Usage location	Indoor use, pollution degree 2, up to a height of 2000 m
Rated power supply voltage	100 V AC to 240 V ±10%
Rated power supply frequency	50/60 Hz
Max. rated power	25 VA
Withstand voltage	1.62 kV AC (sensed current 10 mA) 1 min. Between power supply LN (together) and protective grounding terminal
Excessive input protection	1100 V DC (positive polarity only)
Compliant Standards	Safety EN61010 EMC EN61326 Class A EN61000-3-2, EN61000-3-3
Dimensions/ Weight	215 x 80 x 166mm (1.1kg)

รายละเอียดเพิ่มเติม

SKU	ST5520-01
Weight	600.000000
ขนาด	159 x 177 x 53
ผู้ผลิต	Hioki
บันทึกข้อมูล	ไม่
Resolution	1 V
Measurement Range	Testing voltage/ measurement ranges (Auto / Manual) 25 V ≤ V < 100 V (2.000/20.00/200.0 MΩ) 100 V ≤ V < 500 V (2.000/20.00/200.0/2000 MΩ) 500 V ≤ V ≤ 1000 V (2.000/20.00/200.0/4000/9990 MΩ)
ฟังก์ชั่น	With BCD output Contact check function 4-Wire Contact Check Comparator Contact Check Freely configurable test voltage Short-circuit check function Comparator Function Switched Probe Panel Save/ Load Function
Power Supply	Battery AA x 4
ระดับการป้องกัน	No
Sensor Output Interface	RS-232C, BCD output
Accuracy	±2 % rdg. ±5 dgt.
