Lutron SPM-1116SD เครื่องวัดพลังงานแสงอาทิตย์ | SD Card

Lutron SPM-1116SD เครื่องวัดพลังงานแสงอาทิตย์ | SD Card
(SOLAR POWER METER SD Card real time data recorder)

เครื่องวัดค่าพลังงานแสงอาทิตย์ สามารถวัดค่าได้ถึง 3 รูปแบบ คือ Solar power, Transmission, Power integration และครอบคลุม Spectral response ที่ 400 ถึง 1100 nm บันทึกข้อมูลผลการวัดลงบน SD Card (รองรับ SD Card 1 ถึง 32 GB) ตั้งความถี่ในการบันทึกได้ทั้งแบบ Auto หรือ Manual เชื่อมต่อคอมพิวเตอร์ด้วย RS232/ USB PC COMPUTER interface.

FEATURES

• ✔ ตัวเครื่องรองรับการวัดค่าได้ถึง 3 รูปแบบ ได้แก่ Solar power, Power integration, Transmission
• ✔ มีช่วงการวัดค่า Spectral range กว้างที่ 400 ถึง 1100 nm
• ✔ อายุการใช้งานยาวนาน มีความเสถียรสูง
• ✔ รองรับหน่วยการวัดค่า W/m² หรือ Btu/ (ft² × h)
• ✔ เซนเซอร์ได้มาตรฐานตามข้อกำหนดมาตรฐานของการส่องสว่างของแสงและสี มาตรฐาน CIE (COMMISSION INTERNATIONALE DE L'ECLAIRAGE)
• ✔ ตัวเครื่องสามารถต่อกับขาตั้งเพื่อเพิ่มความสะดวกในการใช้งาน
• ✔ บันทึกค่าการวัดลงบน SD Card แบบเรียลไทม์ โดยผลการบันทึกที่ได้จะมีข้อมูล วันที่และเวลา ระบุเอาไว้ และยังสามารถตั้งค่าความถี่ในการบันทึกแบบอัตโนมัติให้กับตัวเครื่องได้ตั้งแต่ 1 วินาที ถึง 3600 วินาที
• ✔ การบันทึกค่าโดยผู้ใช้งาน (Manual datalogger) สามารถกำหนดตำแหน่งในการวัดที่แตกต่างกัน (1 ตำแหน่ง ถึง ตำแหน่ง 99 ตำแหน่ง)
• ✔ ดูผลการวัดที่บันทึกไว้ได้โดยไม่จำเป็นต้องติดตั้ง software โดยเสียบการ์ด SD Card กับคอมพิวเตอร์ แล้วดูผลการบันทึกไว้ได้จากโปรแกรม Excel ได้โดยตรง โดยข้อมูลที่แสดงจะมี (ค่าการวัดที่บันทึก / ปี/ เดือน/ วันที่/ ชั่วโมง/ นาที/ วินาที) และผู้ใช้งานสามารถทำกราฟเพื่อวิเคราะห์ผลเพิ่มเติมได้จากโปรแกรม Excel
• ✔ รองรับการ SD Card ขนาด 1GB ถึง 32GB (ทางเลกะแถมให้ฟรี ขนาด 32GB)
• หน้าจอแบบ LCD มีไฟ Backlight สีเขียวใช้งานได้แม้ในที่แสงสว่างน้อย
• ✔ ปิดเครื่องอัตโนมัติ เมื่อไม่ได้ใช้งาน
• ✔ ตัวเครื่องมีฟังก์ชั่นค้างค่าผลการวัดที่หน้าจอ และสามารถกดเรียกดู ค่าการวัดสูงสุด / ค่าการวัดต่ำสุดได้
• ✔ ตัวเครื่องใช้ไฟจาก Batteries AA จำนวน 6 ก้อน (ทางเลกะแถมให้ฟรี)
• ✔ รองรับเชื่อมต่อกับ COMPUTER ด้วยสาย RS232 (UPCB-02), USB PC interface (USB-01) และใช้งานร่วมกับโปรแกรม Data Acquisition Software (SW-E816) (อุปกรณ์แยกจำหน่าย)
• ✔ ตัวเครื่องรองรับการใช้งานร่วมกับ Adapter DC 9V รุ่น AP-9VA (อุปกรณ์แยกจำหน่าย)

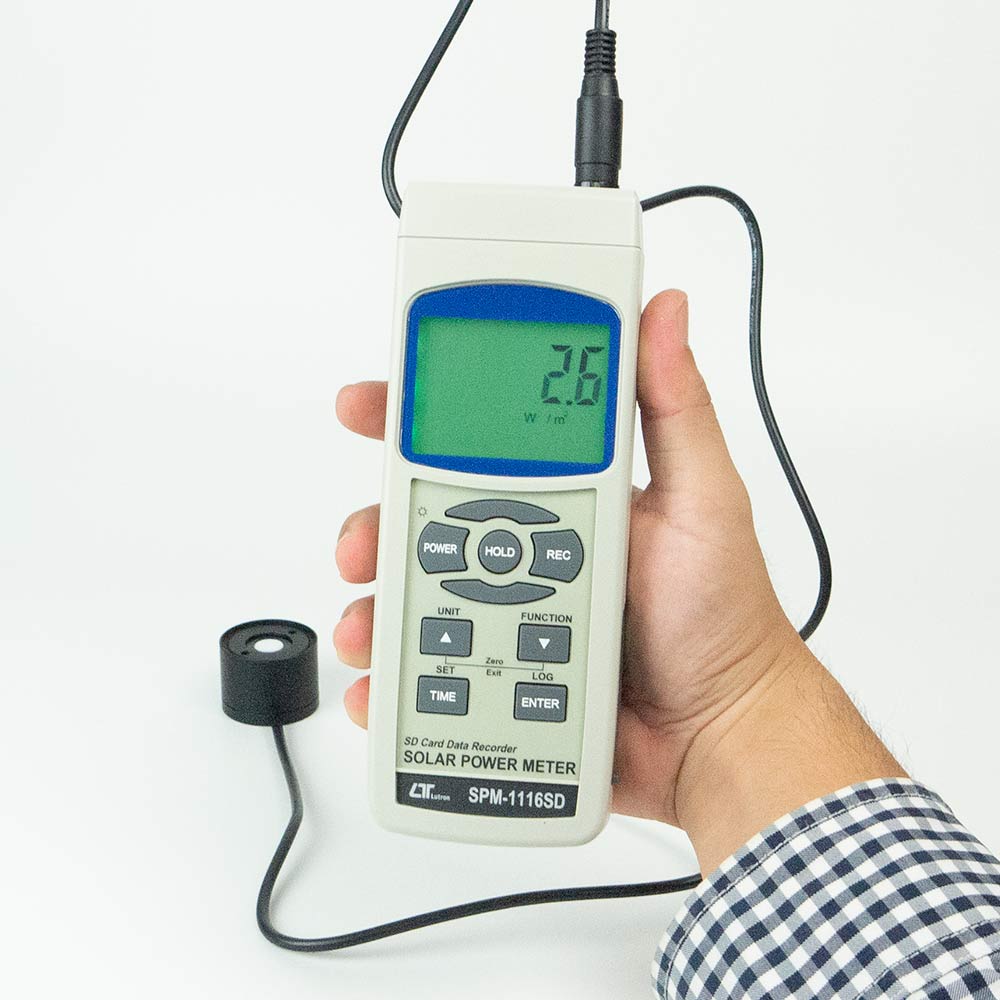

▲ ขนาดกะทัดรัด น้ำหนักเบา พกพาสะดวก

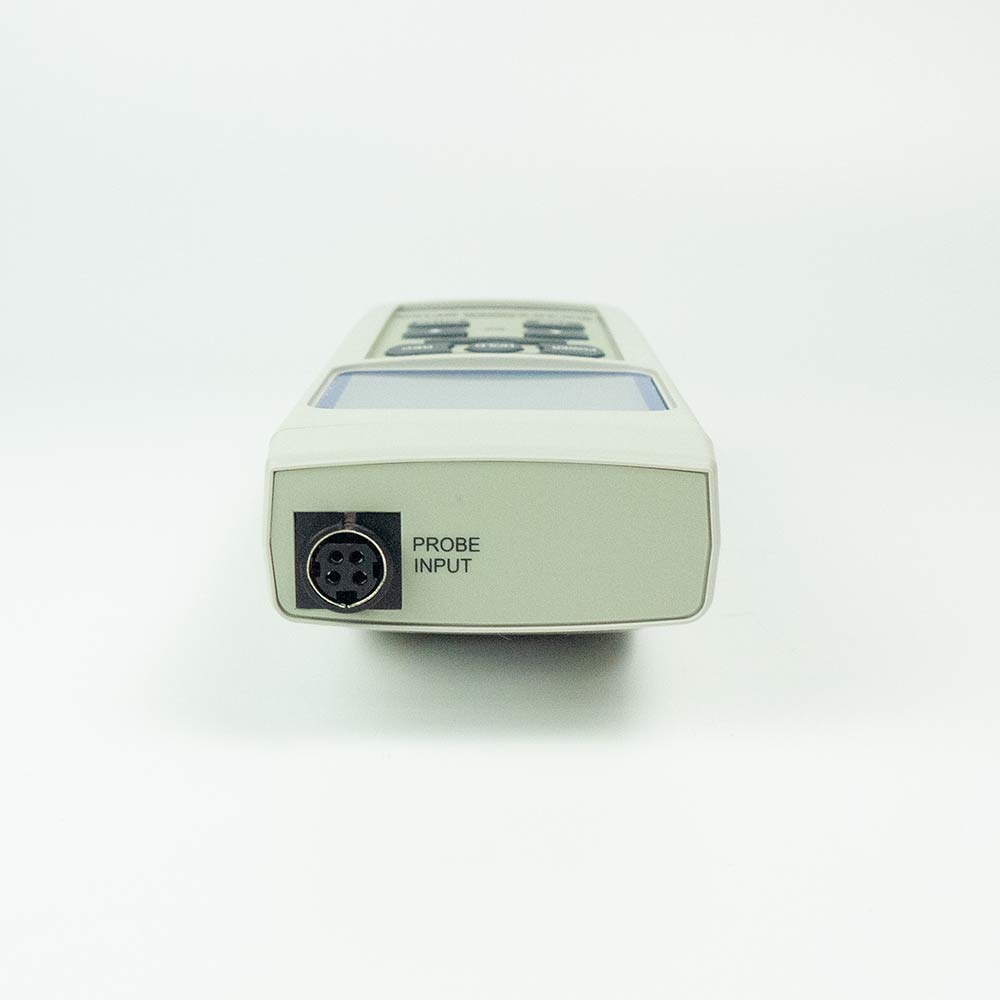

▲ ช่องต่อโพรบ

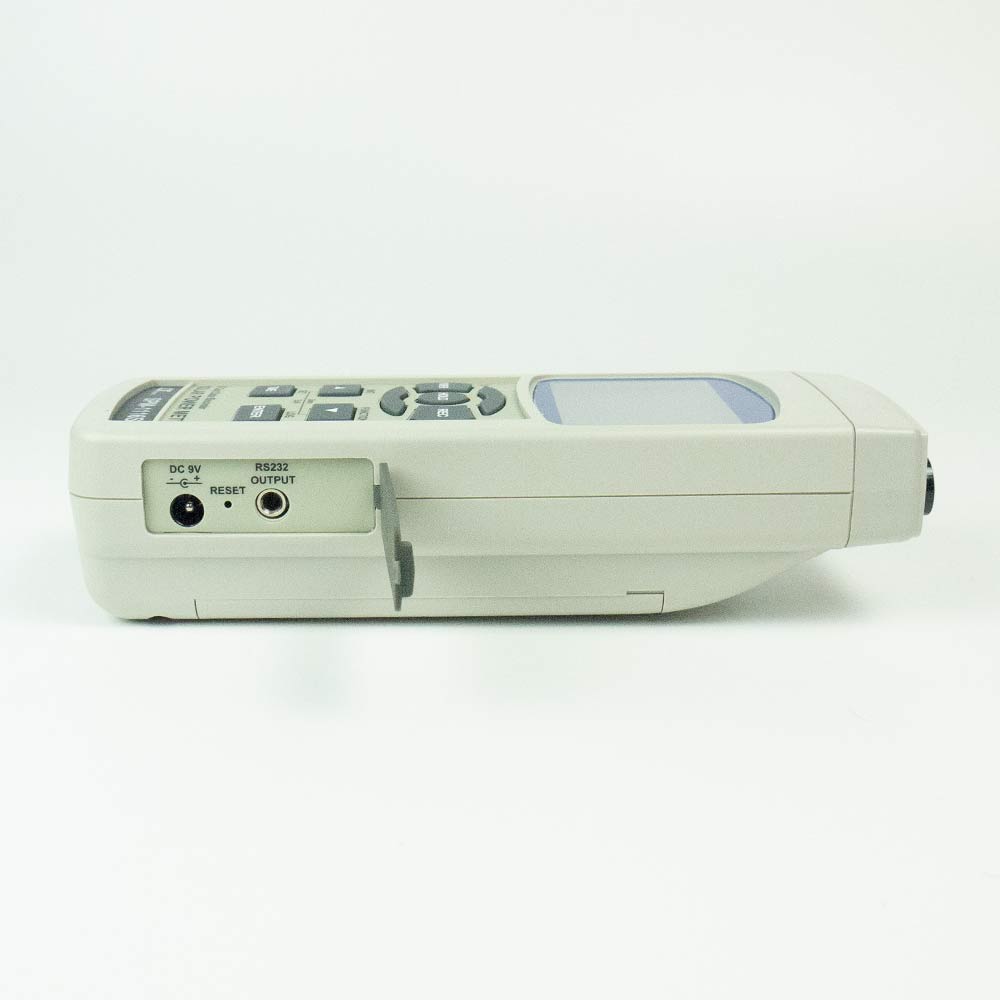

▲ ช่องต่อ RS232 และ Adapter DC 9V

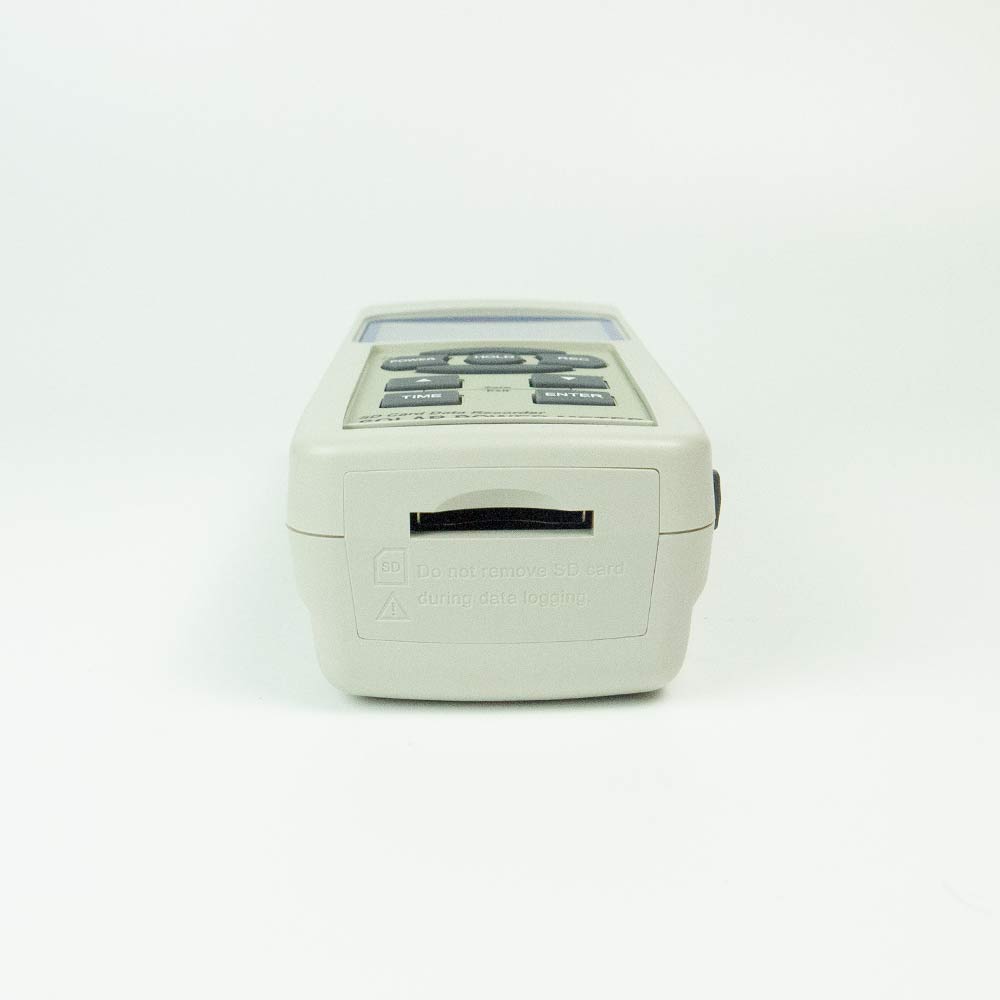

▲ ช่องใส่ SD Card (ทางเลกะแถมให้ฟรี ขนาด 32GB)

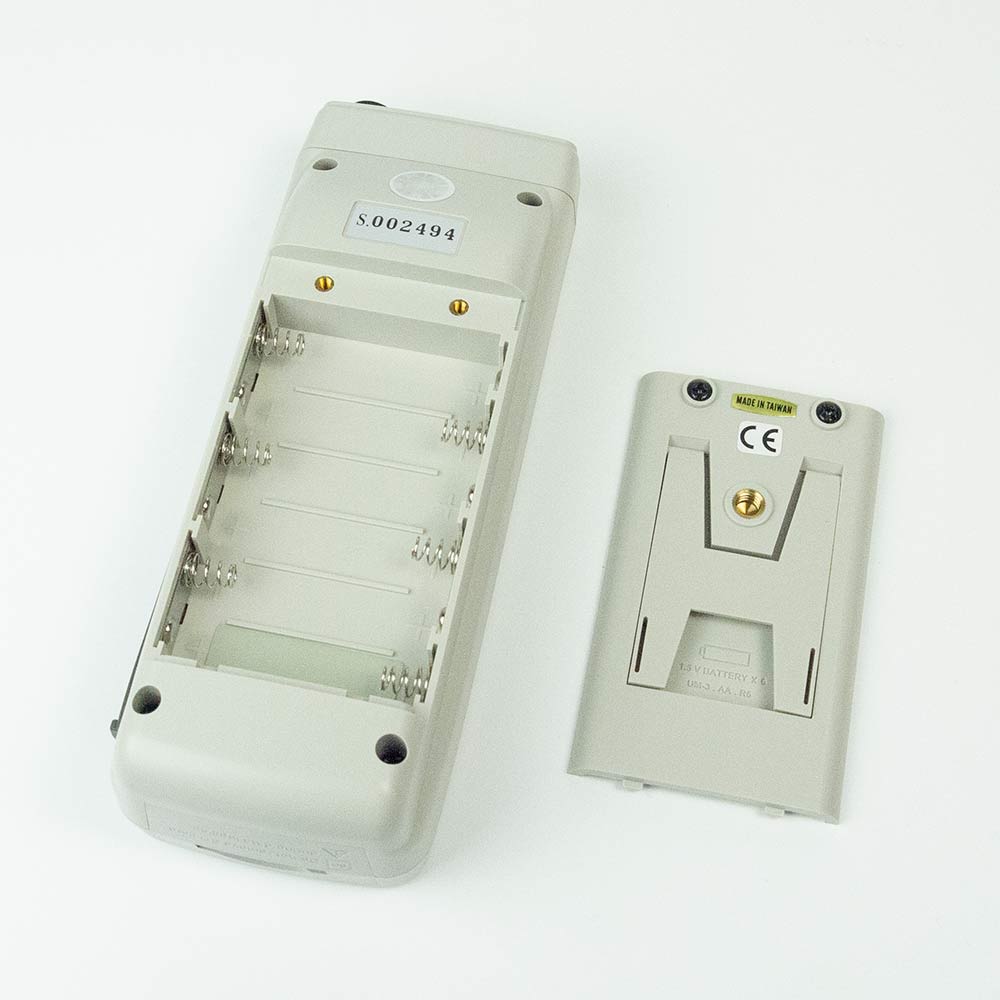

▲ ช่องสำหรับใส่แบตเตอรี่ขนาด AA จำนวน 6 ก้อน (ทางเลกะแถมให้ฟรี)

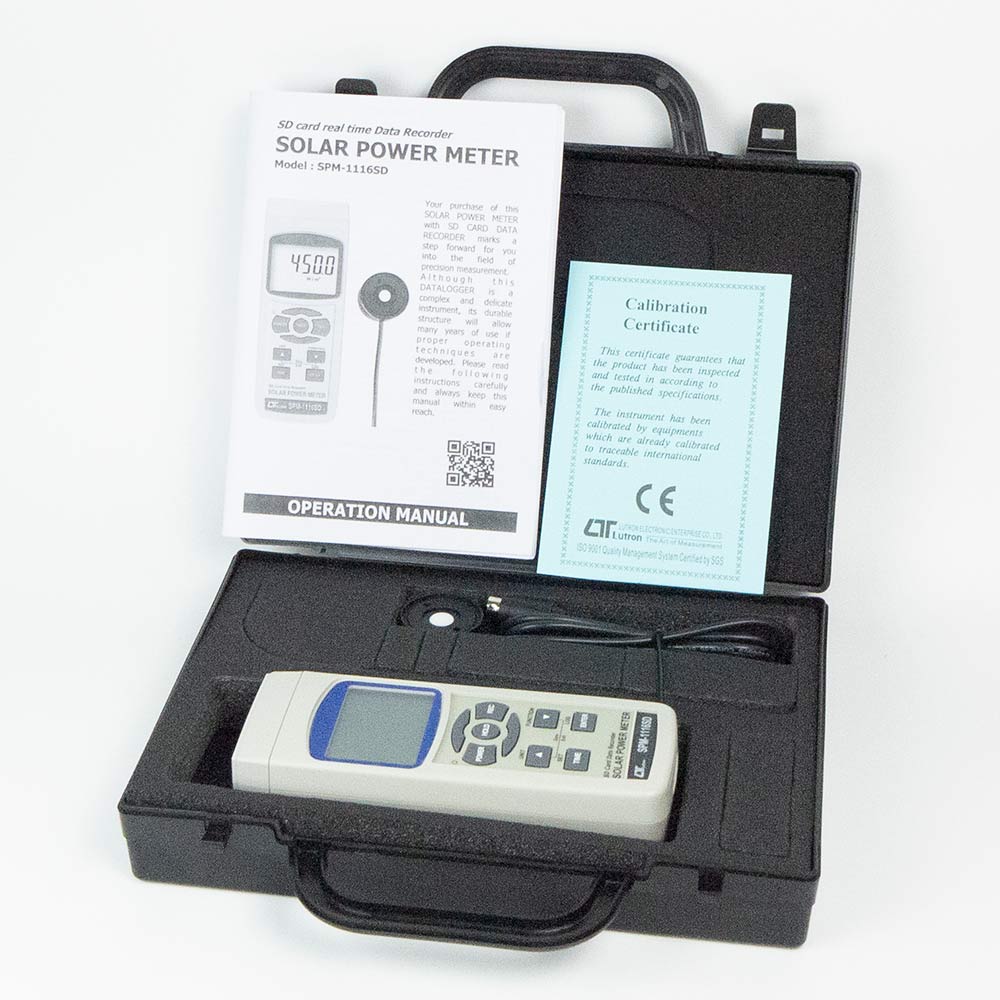

▲ อุปกรณ์ที่มาในชุดพร้อมใช้งานได้ทันที

▼ การบันทึกข้อมูลลงบน SD card และดูผลการบันทึกด้วยโปรแกรม EXCEL

การดูผลการบันทึกข้อมูล ซึ่งสามารถดูผลได้ทั้งรูปแบบการบันทึกแบบ Auto และ Manual เป็นการบันทึกลงบน SD Card (รองรับ SD Card 1GB ถึง 32GB) แสดงผลการบันทึกข้อมูลเป็นรูปแบบ "EXCEL File" เพียงนำ SD Card ที่บันทึกผลไปเสียบยังคอมพิวเตอร์ หากคอมพิวเตอร์ไม่มีช่องเสียบสามารถใช้ SD card adapter ทดแทนได้ โดยสามารถเปิดดูข้อมูลผ่านโปรแกรม EXCEL ได้ทันที หากผู้ใช้งานต้องการทำกราฟวิเคราะห์ผล ก็สามารถทำได้ด้วยตนเองผ่านโปรแกรม EXCEL เช่นกัน

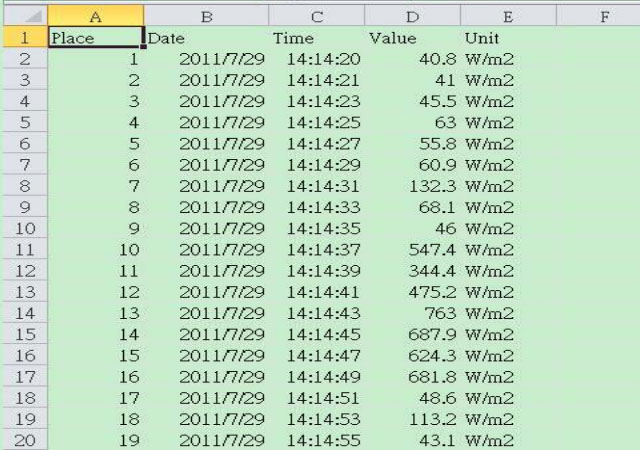

▲ EXCEL data screen (for example)

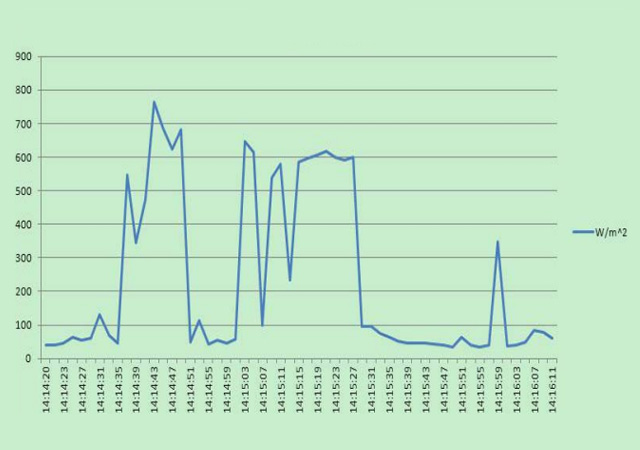

▲ EXCEL graphic screen (for example)

---

▼ การใช้งานร่วมกับโปรแกรม Data Acquisition Software รุ่น SW-E816 (แยกจำหน่าย)

โปรแกรม Data Acquisition Software (SW-E816) เป็นซอฟต์แวร์เสริมสำหรับเครื่องมือวัดและบันทึกข้อมูลของแบรนด์ LUTRON ที่จะทำให้เครื่องมือวัดกับคอมพิวเตอร์สามารถทำงานร่วมกัน โดยรองรับการใช้งานร่วมกับคอมพิวเตอร์ระบบปฏิบัติการ WINDOWS
โดย Data Acquisition Software (SW-E816) จะมีฟังก์ชั่นของระบบบันทึกข้อมูล, การแสดงข้อความ, การแสดงกราฟ, การแสดงแผนภูมิ, การตั้งค่าขีดจำกัดสูง/ต่ำ ของเครื่องบันทึกข้อมูลเพื่อแจ้งเตือน, การค้นข้อมูล, รายงานข้อความ, รายงานแผนภูมิ. สามารถตั้งค่าให้ตัวเครื่องมือวัดบันทึกผลการวัดที่ได้นั้นลงคอมพิวเตอร์ได้เลย และในกรณีที่ตัวเครื่องมีหลาย Channel ตัว Software ยังช่วยให้ผู้ใช้งานการแสดงผลค่าการวัดได้พร้อมกันถึง 16 Channel ในเวลาเดียวกัน

หากผู้ใช้งานต้องการใช้ Data Acquisition Software (SW-E816) นอกจากตัว Software ที่ผู้ใช้งานต้องมีแล้วนั้น สิ่งที่จำเป็นต้องมีอีกอย่างคือสายเชื่อมต่อตัวเครื่องมือวัดเข้ากับตัวคอมพิวเตอร์ก็คือ สาย RS232 (UPCB-02), หรือ สาย USB PC interface (USB-01) เป็นอุปกรณ์แยกจำหน่ายไม่รวมมาในชุด

โปรแกรม Data Acquisition Software รุ่น SW-E816 Click!

---

▼ Specification Data | ข้อมูลจำเพาะ

Function	Solar power Transmission (%) Solar power integration
Spectral response	400 to 1100 nm
Measuring Unit	Solar power: W/m², Btu/ (ft² × h) Transmission: % Solar power integration: Wh/m², Btu/ (ft²)
Solar power Range	2000 W/m², 634 Btu/ (ft² × h)
Solar power Resolution	0.1 W/m² (< 1000 W/m²) 1 W/m² (≥ 1000 W/m²) 0.1 Btu/ (ft² × h) (< 317 Btu/ (ft² × h)) 1 Btu/ (ft² × h) (≥ 317 Btu/ (ft² × h))
Solar power Accuracy	± 10 W/m² typically, ± 3 Btu/ (ft² × h) typically, or ± 5% reading @ whichever is greater in sunlight @ 23 ± 5ºC
Angular accuracy	Cosine corrected <5% for angles <60º
Circuit	Custom one-chip of microprocessor LSI circuit
Display	LCD size: 52mm x 38mm LCD with green backlight (ON/OFF)
Zero Adj.	By push button
Datalogger Sampling Time Setting range	Auto: 1 second to 3600 seconds @ Sampling time can be set to 1 second, but memory data may loss
	Manual: Push the data logger button once will save data one time @ Set the sampling time to 0 second @ Manual mode, can also select the 1 to 99 position (Location) no.
Memory Card	SD memory card 1 to 32 GB
Advanced setting	Set clock time (Year/ Month/ Date, Hour/ Minute/ Second) Set sampling time Auto power OFF management Set beep Sound ON/OFF Decimal point of SD card setting SD memory card Format
Data Hold	Freeze the display reading
Memory Recall	Maximum & Minimum value
Sampling Time of Display	Approx. 1 second
Data Output	RS232/USB PC computer interface * Connect the optional RS232 cable UPCB-02 will get the RS232 plug * Connect the optional USB cable USB-01 will get the USB plug
Operating Temperature / Humidity	0 to 50% / Less than 85% RH
Power Supply	Alkaline or heavy duty DC 1.5V battery (UM3, AA) x 6 PCs, or equivalent
	DC 9V adapter input (AC/DC power adapter is optional)
Weight	346 g
Dimension	Main instrument: 182 x 73 x 47.5mm Sensor probe: ø25 x 35mm
Accessories Included อุปกรณ์มาตรฐานที่มีมาในชุด	Main unit x 1 Instruction manual x 1 Calibration Certificate (from manufacturer) x 1 Solar sensor x 1 Hard carrying case, CA-06 x 1 Battery AA x 6 (ทางเลกะแถมให้ฟรี) SD Card 32 GB (ทางเลกะแถมให้ฟรี)
