Lutron TM-1947SD เครื่องวัดและบันทึกอุณหภูมิ 4 ช่อง | SD Card

คะแนนรีวิว:
100%
SKU
TM-1947SD
฿8,100.00
มีสินค้า

เครื่องวัดอุณหภูมิแบบ 4 ch. แสดงผลบนหน้าจอพร้อมกันทั้ง 4 ch.
(Thermocouple จำนวน 4 ch. และ PT100 จำนวน 2 ch.)
ใช้งานกับ Thermocouple Type K, J, T, E, R, S, Pt100
ช่วงการวัดอุณหภูมิขึ้นอยู่กับชนิด Thermocouple
บันทึกข้อมูลลงบน SD Card (1 GB to 32 GB.)
ตั้งค่าความถี่ในการบันทึกได้ แบบ Auto และ Manual
มีฟังก์ชั่น Records Max/ Min, Data hold และ Temperature T1-T2
เชื่อมต่อ COMPUTER ด้วย RS232 หรือ USB PC interface

ในชุดไม่รวมโพรบวัดอุณหภูมิ (แยกจำหน่าย)

เพิ่มสินค้าเปรียบเทียบ

Lutron TM-1947SD เครื่องวัดและบันทึกอุณหภูมิ 4 ช่องโพรบ | SD Card
(4 Channels Thermometer SD Card real time data logger)

เครื่องวัดและบันทึกอุณหภูมิแบบแยกช่องเสียบโพรบรองรับ 4 ช่องโพรบ ใช้งานรวมกับ Thermocouple Type K, J, T, E, R, S, Pt100 (RTD : Resistance Temperature Detector) ช่วงการวัดอุณหภูมิขึ้นอยู่กับ Thermocouple แต่ละชนิด บันทึกข้อมูลผลการวัดลงบน SD Card (รองรับ SD Card 1 ถึง 32 GB) ใช้งานง่าย สามารถใช้งานได้ทั้งแบตเตอรี่  AA x 6 หรือ อแดปเตอร์ AC to DC9V adapter (อุปกรณ์เสริมแยกจำหน่าย)

หน้าจอตัวเครื่องเป็น LCD มีไฟ Backlight สีเขียว สามารถใช้งานในที่แสงสว่างน้อยได้ และมีฟังก์ชั่น Data hold (ค้างค่าหน้าจอ), Record Max./ Min. (เรียกดูค่าสูงสุด / ค่าต่ำสุดที่วัดได้) และปิดเครื่องอัตโนมัติเมื่อไม่ใช้งาน เหมาะสำหรับพกพาไปวัดในหน้างาน หรือติดตั้งไว้ตามจุดต่างๆก็ทำได้ เพราะด้านหลังตัวเครื่องมีช่องสำหรับยึดกับขาตั้งไว้รองรับ

FEATURES

ตัวเครื่องรองรับ Thermocouple Type K,J,T,E,R,S และ Pt100 ohm (RTD: Resistance Temperature Detector)
แสดงผลบนหน้าจอพร้อมกันได้ 4 ช่องที่วัดได้ในหน้าจอเดียว
4 channels ( T1, T2, T3, T4) มีฟังก์ชั่น T1-T2 (คือการแสดงผลต่าง T1-T2)
ค่าความละเอียดที่สามารถแสดงได้ 0.1 degree / 1 degree หน่วยการวัดเป็น ℃ / ℉
สามารถปรับค่า Offset สำหรับการใช้งาน Thermocouple Type K/J/T/E/R/S และ Pt100 ohm
รองรับหน่วยการวัด °C และ °F
ตัวเครื่องมี Microcomputer circuit ให้ผลการวัดที่มีความแม่นยำสูง
บันทึกค่าการวัดลงบน SD Card แบบเรียลไทม์ โดยผลการบันทึกที่ได้จะมีข้อมูล วันที่และเวลา ระบุเอาไว้ และยังสามารถตั้งค่าความถี่ในการบันทึกแบบอัตโนมัติให้กับตัวเครื่องได้ตั้งแต่ 1 วินาที ถึง 3600 วินาที (ในการบันทึกแบบ Auto จะสามารถตั้งความถี่ในการบันทึก เป็น Step ได้ดังนี้ 0, 1, 2, 3, 5, 10, 30, 60, 120, 300, 600, 1800, 3600 วินาที)
การบันทึกค่าโดยผู้ใช้งาน (Manual datalogger) สามารถกำหนดตำแหน่งในการวัดที่แตกต่างกัน (1 ตำแหน่ง ถึง ตำแหน่ง 99 ตำแหน่ง)
ดูผลการวัดที่บันทึกไว้ได้โดยไม่จำเป็นต้องติดตั้ง software โดยเสียบการ์ด SD Card กับคอมพิวเตอร์ แล้วดูผลการบันทึกไว้ได้จากโปรแกรม Excel ได้โดยตรง โดยข้อมูลที่แสดงจะมี (ค่าการวัดที่บันทึก / ปี/ เดือน/ วันที่/ ชั่วโมง/ นาที/ วินาที) และผู้ใช้งานสามารถทำกราฟเพื่อวิเคราะห์ผลเพิ่มเติมได้จากโปรแกรม Excel
รองรับการ SD Card ขนาด 1GB ถึง 32GB (ทางเลกะแถมให้ฟรี ขนาด 32GB)
หน้าจอแบบ LCD มีไฟ Backlight สีเขียวใช้งานได้แม้ในที่แสงสว่างน้อย
ปิดเครื่องอัตโนมัติ เมื่อไม่ได้ใช้งาน
ตัวเครื่องมีฟังก์ชั่นค้างค่าผลการวัดที่หน้าจอ และสามารถกดเรียกดู ค่าการวัดสูงสุด / ค่าการวัดต่ำสุดได้
ตัวเครื่องใช้ไฟจาก Batteries AA จำนวน 6 ก้อน (ทางเลกะแถมให้ฟรี)
ตัวเครื่องรองรับการใช้งานร่วมกับ Adapter DC 9V รุ่น AP-9VA (อุปกรณ์แยกจำหน่าย)
รองรับเชื่อมต่อกับ COMPUTER ด้วยสาย RS232 (UPCB-02), USB PC interface (USB-01) และใช้งานร่วมกับโปรแกรม Data Acquisition Software (SW-E816) (อุปกรณ์แยกจำหน่าย)

ตัวเครื่อง TM-1947SD

▲ TM-1947SD เมื่อต่อกับ Thermocouple

ตัวเครื่องมีขาตั้งด้านหลัง

▲ มีขาตั้งด้านหลัง

ภาพแสดงด้านหลังตัวเครื่อง

▲ ด้านหลังตัวเครื่อง ช่องใส่ Battery และรูสำหรับยึดติดขาตั้ง

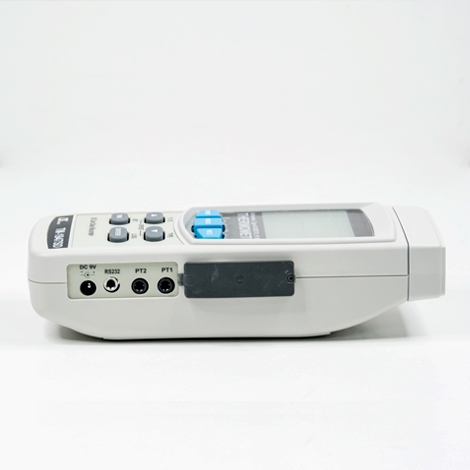

ด้านข้างมีช่องต่อใช้งานร่วมกับ Computer และเสียบ Adapter 9V

▲ ช่องต่อใช้งานร่วมกับ Computer / เสียบ Adapter 9V และ Pt100 ohm

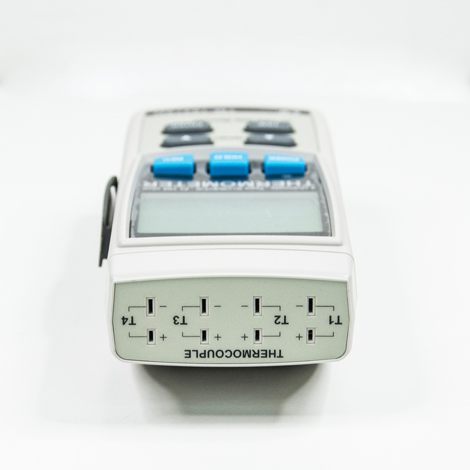

ช่องเสียบโพรบ 4 ช่องด้านบน

▲ ด้านบนช่องต่อ Thermocouple (ดู Thermocouple คลิ๊ก)

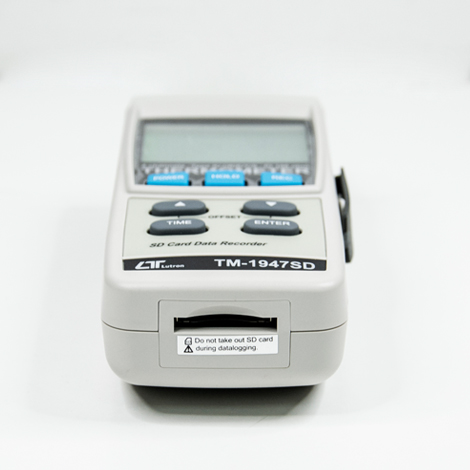

ช่องเสียบ SD Card

▲ ช่องสำหรับใส่ SD Card ในการบันทึก


▼ เลือกซื้อ Sensor Thermocouple เพิ่มเติม (แยกจำหน่าย)

ตัวเครื่องรองรับการใช้งานร่วมกับ Thermocouple ทางเรามี Thermocouple Type K ให้เลือกหลากหลายรูปแบบ ซึ่งการเลือกใช้งานนั้นผู้ใช้งานต้องคำนึงถึงเหตุผลหลักๆ ดังนี้
1. รูปแบบการนำไปใช้งาน เช่น นำไปวัดค่าอุณหภูมิในลักษณะใด จะได้ เลือกลักษณะของหัวโพรบให้ตรงกับลักษณะของการนำไปใช้งาน (วัดอุณหภูมิพื้นผิวของชิ้นงาน / วัดอุณหภูมิโดยการจิ้มวัดเพื่อวัดค่าอุณหภูมิภายใน(โพรบปลายแหลม) / วัดวัดอุณหภูมิของของเหลว / วัดอุณหภูมิของอากาศหรือก๊าซ / หรือ การวัดอุณหภูมิทั่วไป)

2. ช่วงการวัดอุณหภูมิที่ต้องการใช้งาน ช่วงการวัดอุณหภูมิเป็นสิ่งสำคัญอีกอย่างที่ผู้ใช้งานจะต้องทราบว่าต้องการนำโพรบไปวัดที่ช่วงอุณหภูมิที่ช่วงการใช้งานย่านการวัดที่กี่องศา และไม่ควรเลือกให้ใกล้เคียงช่วงการวัดสูงสุดหรือต่ำสุดจนเกินไป ตัวอย่างเช่นผู้ใช้งานที่ช่วงอุณหภูมิ -10 ถึง 50℃ ลูกค้าก็ควรที่จะเลือกโพรบที่ช่วงการวัดของโพรบ ไม่ให้พอดีกับช่วงใช้งานของลูกค้าควรจะเพื่อที่ประมาณ 5-10℃ เป็นอย่างน้อยนั้นเอง

▼ การบันทึกข้อมูลลงบน SD card และดูผลการบันทึกด้วยโปรแกรม EXCEL

การดูผลการบันทึกข้อมูล ซึ่งสามารถดูผลได้ทั้งรูปแบบการบันทึกแบบ Auto และ Manual เป็นการบันทึกลงบน SD Card (รองรับ SD Card 1GB ถึง 32GB) แสดงผลการบันทึกข้อมูลเป็นรูปแบบ "EXCEL File" เพียงนำ SD Card ที่บันทึกผลไปเสียบยังคอมพิวเตอร์ หากคอมพิวเตอร์ไม่มีช่องเสียบสามารถใช้ SD card adapter ทดแทนได้ โดยสามารถเปิดดูข้อมูลผ่านโปรแกรม EXCEL ได้ทันที หากผู้ใช้งานต้องการทำกราฟวิเคราะห์ผล ก็สามารถทำได้ด้วยตนเองผ่านโปรแกรม EXCEL เช่นกัน

EXCEL data screen (for example)

▲ EXCEL data screen (for example)

EXCEL graphic screen (for example)

▲ EXCEL graphic screen (for example)


▼ การใช้งานร่วมกับโปรแกรม Data Acquisition Software รุ่น SW-E816 (แยกจำหน่าย)

โปรแกรม Data Acquisition Software (SW-E816) เป็นซอฟต์แวร์เสริมสำหรับเครื่องมือวัดและบันทึกข้อมูลของแบร์น LUTRON ที่จะทำให้เครื่องมือวัดกับคอมพิวเตอร์สามารถทำงานร่วมกัน โดยรองรับการใช้งานร่วมกับคอมพิวเตอร์ระบบปฏิบัติการ WINDOWS
โดย Data Acquisition Software (SW-E816) จะมีฟังก์ชั่นของระบบบันทึกข้อมูล, การแสดงข้อความ, การแสดงกราฟ, การแสดงแผนภูมิ, การตั้งค่าขีดจำกัดสูง/ต่ำ ของเครื่องบันทึกข้อมูลเพื่อแจ้งเตือน, การค้นข้อมูล, รายงานข้อความ, รายงานแผนภูมิ. สามารถตั้งค่าให้ตัวเครื่องมือวัดบันทึกผลการวัดที่ได้นั้นลงคอมพิวเตอร์ได้เลย และในกรณีที่ตัวเครื่องมีหลาย Channel ตัว Software ยังช่วยให้ผู้ใช้งานการแสดงผลค่าการวัดได้พร้อมกันถึง 16 Channel ในเวลาเดียวกัน

หากผู้ใช้งานต้องการใช้ Data Acquisition Software (SW-E816) นอกจากตัว Software ที่ผู้ใช้งานต้องมีแล้วนั้น สิ่งที่จำเป็นต้องมีอีกอย่างคือสายเชื่อมต่อตัวเครื่องมือวัดเข้ากับตัวคอมพิวเตอร์ก็คือ สาย RS232 (UPCB-02), หรือ สาย USB PC interface (USB-01) เป็นอุปกรณ์แยกจำหน่ายไม่รวมมาในชุด

โปรแกรม Data Acquisition Software
โปรแกรม Data Acquisition Software
โปรแกรม Data Acquisition Software
โปรแกรม Data Acquisition Software

▼ Specification Data | ข้อมูลจำเพาะ

Sensor Type Range Resolution Accuracy
Type K
-50.1 to -100.0 °C 0.1 °C ±(0.4 % + 1 °C)
-50.0 to 999.9 °C ±(0.4 % + 0.5 °C)
1000 to 1300 °C 1 °C ±(0.4 % + 1 °C)
-58.1 to -148.0 °F 0.1 °F ±(0.4 % + 1.8 °F)
-58.0 to 999.9 °F ±(0.4 % + 1 °F)
1000 to 2372 °F 1 °F ±(0.4 % + 2 °F)
Type J
-50.1 to -100.0 °C 0.1 °C ±(0.4 % + 1 °C)
-50.0 to 999.9 °C ±(0.4 % + 0.5 °C)
1000 to 1150 °C 1 °C ±(0.4 % + 1 °C)
-58.1 to -148.0 °F 0.1 °F ±(0.4 % + 1.8 °F)
-58.0 to 999.9 °F ±(0.4 % + 1 °F)
1000 to 2102 °F 1 °F ±(0.4 % + 2 °F)
Type T
-50.1 to -100.0 °C 0.1 °C ±(0.4 % + 1 °C)
-50.0 to 400.0 °C 0.1 °C ±(0.4 % + 0.5 °C)
-58.1 to -148.0 °F 0.1 °F ±(0.4 % + 1.8 °F)
-58.0 to 752.0 °F 0.1 °F ±(0.4 % + 1 °F)
Type E -50.1 to -100.0 °C 0.1 °C ±(0.4 % + 1 °C)
-50.0 to 900.0 °C ±(0.4 % + 0.5 °C)
-58.1 to -148.0 °F 0.1 °F ±(0.4 % + 1.8 °F)
-58.0 to 999.9 °F ±(0.4 % + 1 °F)
1000 to 1652 °F 1 °F ±(0.4 % + 2 °F)
Type R
0 to 600 °C 1 °C ±(0.4 % + 0.5 °C)
601 to 1700 °C ±(0.4 % + 1 °C)
32 to 1112 °F 1 °F ±(0.4 % + 1 °F)
1113 to 3092 °F ±(0.4 % + 2 °F)
Type S
0 to 1500 °C 1 °C ±(0.5 % + 3 °C)
32 to 2732 °F 1 °F ±(0.5 % + 5 °F)
Sensor Type Range Resolution Accuracy
PT 100 ohm
สินค้าแยกจำหน่าย
TP-101
-199.9 to 850.0 °C 0.1 °C ±(0.4 % + 1 °C)
-327.0 to 999.9 °F 0.1 °F ±(0.4 % + 1.8 °F)
1000 to 1562 °F 1 °F ±(0.4 % + 2 °F)
Circuit Custom one-chip of microprocessor LSI
circuit.
Display LCD size : 52 mm x 38 mm
LCD with green backlight ( ON/OFF ).Channels
Channels T1, T2, T3, T4, T1-T2.
Sensor type Type K thermocouple probe.
Type J/T/E/R/S thermocouple probe.
PT 100 ohm probe
* Cooperate with an 0.00385 alpha
coefficient, meet DIN IEC 751
Resolution 0.1 °C / 1 °C , 0.1 °F / 1 °F
Datalogger Sampling Time
Setting range
Auto: 1 second to 3600 seconds
@Step : 0, 1, 2, 3, 5, 10, 30, 60, 120, 300, 600, 1800, 3600 seconds
@Sampling time can set to 1 second but memory data may loss
Manual: Push the data logger button once will save data one time.
@ Set the sampling time to 0 second
@ Manual mode, can also select the 1 to 99 position ( Location ) no.
Memory Card SD memory card. 1 GB to 32 GB
Advanced setting * Set clock time (Year / Month / Date , Hour / Minute / Second)
* Decimal point of SD card setting
* Auto power OFF management
* Set beep Sound ON/OFF
* Set temperature unit to or ℃ ℉
* Set sampling time
* SD memory card Format
Power Current Normal operation (w/o SD card save data and LCD Backlight is OFF):
Approx. DC 8.5 mA
When SD card save the data but and LCD Backlight is OFF):
Approx. DC 30 mA
* AIf LCD backlight on, the power consumption will increase approx.
14 mA
Weight 278 g/ 0.61 LB (meter only)
Dimension 177 x 68 x 45 mm.
Accessories Included
อุปกรณ์มาตรฐานที่มีมาในชุด
Main Unit     *1
Instruction manual     *1
Calibration Certificate (from manufacture)   *1
อุปกรณ์ที่มีมาในชุด
SKUTM-1947SD
Weight270.000000
ขนาด178 x 68 x46 mm
ผู้ผลิตLutron
สำหรับวัดอุณหภูมิอุณหภูมิของเหลว, อุณหภูมิจุดกึ่งกลาง, อุณหภูมิพื้นผิว, อุณหภูมิอากาศ
Connection ช่องเสียบโพรบconnection แบบ Miniature
Supported sensor Type

■ Thermocouple Type K, J, R, E, T, S, Pt100

ฟังก์ชั่น

■ Show 4 channels on display
■ Function T1-T2
■ SD memory card Datalogger (1 to 16GB)
■ Built-in Clock and Calendar
■ Data hold, record max. and min. reading.
■ RS232/USB PC COMPUTER interface.
■ Sampling Time Setting range (Auto/ Manual)
■ Auto power off
■ LCD with green light baklight

Power Supply

■ Battery Alkaline AAx6, AC Adapter (Optional)

ความละเอียดการแสดงผล

■ 0.1℃
■ 1℃

ประเภทเซนเซอร์RTD (Pt100, Pt1000), Thermocouple
จำนวนช่องเสียบโพรบ3 Channels and more...
ระดับการป้องกันNo
Sensor Output InterfaceNo
ช่วงการวัดอุณหภูมิ

■ -100℃ to 1700℃ (Depend on Thermocouple)

บันทึกข้อมูลได้
ค่าความแม่นยำ

■ Type K : ±0.4% + 1℃ (at -50.1 to -100.0℃)
■ Type J : ±0.4% + 1℃ (at -50.1 to -100.0℃)
■ Type T : ±0.4% + 1℃ (at -50.1 to -100.0℃)
■ Type E : ±0.4% + 1℃ (at -50.1 to -100.0℃)
■ Type R : ±0.4% + 0.5℃ (at 0 to 600℃)
■ Type S : ±0.4% + 0.5℃ (at 0 to 600℃)
■ Pt100 : ±0.4% + 1℃ (at -199.9 to 850.0℃)
