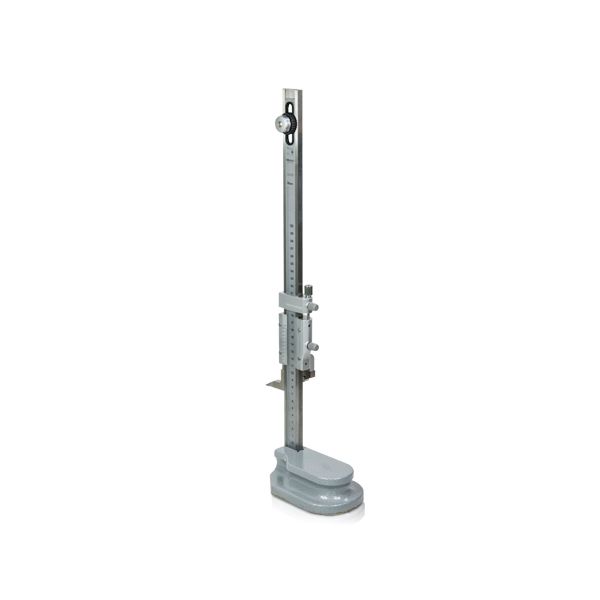

Mitutoyo M-514-104 Vernier Height Gage เวอร์เนียร์วัดความสูง (0 - 450mm)

SKU
M-514-104
สินค้าหมด

ช่วงการวัด 0 - 450mm
ฐานมีขนาดเหมาะมือและเคลื่อนย้ายได้ง่าย
ตัววัดสามารถเลื่อนและปรับระดับในการตั้งค่าได้อย่างรวดเร็ว
ตัวล็อคแบบลูกบิดขนาดใหญ่ทั้งสองด้านของตัวเลื่อน
ตัวทำตำแหน่งขนาดใหญ่
ยี่ห้อ Mitutoyo, Japan

Mitutoyo M-514-104 Vernier Height Gage เวอร์เนียร์วัดความสูง

ช่วงการวัด: 0 - 450mm
Graduation: 0.02mm
Accuracy: ±0.05mm
Scale adjustment: 15mm
Fine feed: 4mm
Height: 675mm
Mass: 3.4Kg

ฐานมีขนาดเหมาะมือและเคลื่อนย้ายได้ง่าย
ตัววัดสามารถเลื่อนและปรับระดับในการตั้งค่าได้อย่างรวดเร็ว
ตัวล็อคแบบลูกบิดขนาดใหญ่ทั้งสองด้านของตัวเลื่อนง่ายในการล็อคและปลอดภัย
ตัวทำตำแหน่งขนาดใหญ่เพื่อความสะดวกในการใช้งาน
ยี่ห้อ Mitutoyo, Japan

ลักษณะการใช้งานเวอร์เนียร์วัดความสูง Mitutoyo M-514 Vernier Height Gage Series

ฐานจับถนัดมือ ตัวล็อคแบบลูกบิด เลื่อนสเกลปรับระดับ ตัวอย่างการใช้งาน
M-514 ไฮเกจ M-514 ไฮเกจ M-514 ไฮเกจ M-514 ไฮเกจ



Dimention เวอร์เนียไฮเกจ M-514 Vernier Height Gage Series

Dimentions Range L a b c d e
M-514 ไฮเกจ 0 - 200mm 525 32 20 70 28 45
0 - 450mm 675 32 20 70 28 45
0 - 600mm 870 32 24 85 35 54
0 - 1000mm 1340 42 30 110 45 65



Specifications M-514 Vernier Height Gage Series

Metric
Model Range Graduation Accuracy Scale adjustment Fine feed Height Mass Range
M-514-102 0 - 300mm 0.02mm ±0.04mm 15mm 4mm 525mm 3.1Kg -
M-514-104 0 - 450mm ±0.05mm 675mm 3.4Kg -
M-514-106 0 - 600mm 7mm 870mm 7.4Kg -
M-514-108 0 - 1000mm ±0.07mm 25mm 6mm 1340mm 20Kg -
M-514-170 0 - 1500mm 0.05mm ±0.18mm 20mm 1760mm 26Kg with magnifier
Inch/Metric
Model Range Graduation Accuracy Scale adjustment Fine feed Height Mass Range
M-514-103 0 - 12"  0.001"/0.02mm ±0.002" 0.6" 0.16" 525mm 3.1Kg -
M-514-105 0 - 18" 675mm 3.4Kg -
M-514-107 0 - 24" 0.27" 870mm 7.4Kg -
M-514-109 0 - 40" ±0.003" 1" 0.24" 1340mm 20.0Kg -
SKUM-514-104
Weight3.400000
ขนาดHeight 675mm
ผู้ผลิตMitutoyo
คะแนนของคุณ

อุปกรณ์เสริม (แยกจำหน่าย)



07GZA000

Carbide-tipped scriber for 514-102/ 104/106/103/105/107

905200

Carbide-tipped scriber for 514- 108 and 109

900390

Carbide-tipped scriber for 514- 170

05GZA033

Scriber cramp for 514- 102/104/106/108/103/105/107/109

905008

Scriber cramp for 514-170

-
