Unitta U-550 เครื่องวัดความตึงสายพาน (Sonic Belt Tension Meter)

SKU
U-550

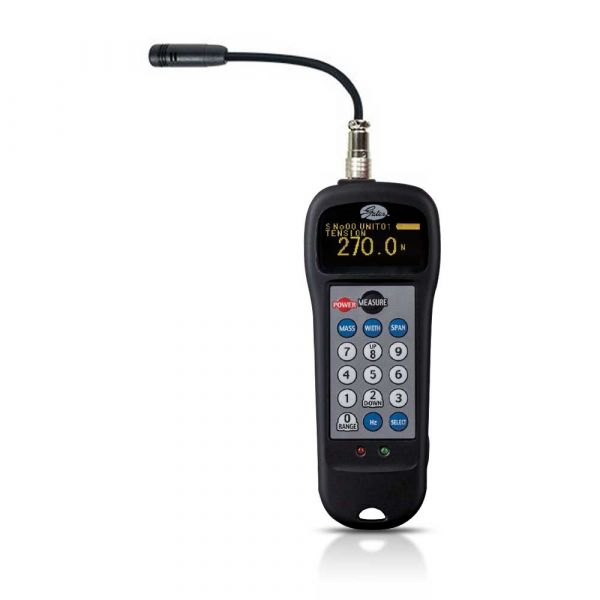

main product photo
-7%
Special Price ฿30,300.00 Regular Price ฿32,700.00
มีสินค้า

U-550 สำหรับวัดความตึงของสายพาน Sonic Belt Tension Meter
ช่วงการวัด Frequency 10 to 5,000 Hz
วัดค่าได้รวดเร็วเพียง 0.2 วินาที
3 โหมดการวัด (High, Standard, Low)
Data Memory 500 ข้อมูล รองรับ 40 types of setting memory
มาตรฐาน CE, RoHS approved
ยี่ห้อ Unitta, Japan

เพิ่มสินค้าเปรียบเทียบ
หมวดหมู่: เครื่องวัดความตึง, Unitta
Unitta

Unitta U-550 เครื่องวัดความตึงสายพาน (Sonic Belt Tension Meter)

เครื่องวัดความตึงของสายพาน หรือสายพานส่งกำลัง Rubber / Metal ที่ใช้งานในงานระบบ Power Transmission หรือระบบส่งกำลัง ได้แก่ สายพานจำพวก Timing Belts, สายพาน V-Belts, Flat Belts, Chains ค่าความตึงของสายพานมักจะถูกวัดในช่วงเริ่มต้นติดตั้ง และทำการตรวจวัดตลอดการใช้งานเพื่อเป็นการป้องกันและรักษาสภาพการใช้งานของเครื่องจักรให้มีประสิทธิภาพที่ดี อยู่เสมอนั้นเอง



การพัฒนา เครื่องวัดความตึง U-550 ถือเป็นความก้าวหน้าที่สำคัญ เพราะช่วยให้สามารถตรวจจับการสั่นเล็กๆ ที่เกิดขึ้นเมื่อแรงกระแทกทำให้สายพานเริ่มสั่น โดยอุปกรณ์นี้ใช้เซ็นเซอร์ในการตรวจจับคลื่นการสั่น และใช้ไมโครคอมพิวเตอร์ในการประมวลผลข้อมูลที่จับมาเพื่อคำนวณความถี่การสั่น จากนั้นระบบจะวิเคราะห์ความถี่นี้เพื่อตรวจสอบลักษณะหรือความสม่ำเสมอของการสั่น และจากนั้นใช้ข้อมูลนี้ในการคำนวณความตึงของสายพาน โดยใช้หลักการของ "“the transverse vibration of the thread"

U-550 (อัพเกรดจากรุ่น U-508) สามารถวัดค่าความตึงได้แม่นยำ โดยการวิเคราะห์คลื่นเสียง เพื่อวิเคราะห์ความตึงของสายพานโดยไม่ต้องสัมผัสกับสายพาน ตัวเครื่องจะแสดงค่าความตึงของสายพานเป็นตัวเลข ได้รับมาตรฐาน CE, RoHS approved ยี่ห้อ Unitta, Japan



U-550 (อัพเกรดจากรุ่น U-508)

เพิ่มช่วงการวัดค่า (Improved measurement sensitivity): HIGH, STANDARD, LOW (V) เดิม U-508: HIGH, STANDARD

วัดค่าได้อย่างรวดเร็วเพียง 0.2 วินาที (Reduction of measurement time) เดิม U-508: วัดค่าได้ 1.2 วินาที

หน้าจอแสดงผลแบบใหม่ (organic EL screen) อ่านค่าได้ง่ายได้ทุกมุมมองทั่งด้านข้างมุมล่าง เดิม U-508: หน้าจอดิจิตอล

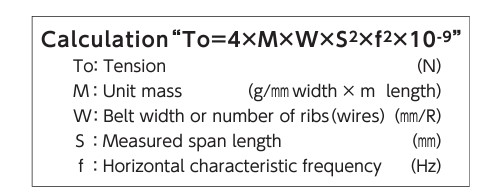

สูตรการคำนวนความตึง

ฟังก์ชั่นการวัดและจุดเด่น

สำหรับวัดความตึงของสายพาน Sonic Belt Tension Meter
รองรับ Frequency Band 10 to 5,000 Hz
วัดค่าได้รวดเร็วเพียง 0.2 วินาที
3 โหมดการวัด (High, Standard, Low)
มีมาตรฐาน CE, RoHS approved
Alkaline battery AAA x 2
ขนาดสินค้า 59 x 26 x 160mm (120g)

อุปกรณ์มาตรฐาน
ตัวเครื่อง U-550
Flexible arm type microphone (TM-AMM) dia 12.5mm ความยาว 170 mm
Carrying case
Alkaline batteries (AAA x 2)



วิธีการวัดค่าความตึงด้วยเครื่องวัดความตึง U-550

ขั้นตอยการตั้งค่าและวัด
1. ต่อไมโครโฟน (เซนเซอร์) ด้านบนตัวเครื่อง
2. กดปุ่มเปิดเครื่อง
3. ใส่ข้อมูลลำดับการวัด (ระบุเลขที่สายพาน)
4. ใส่ข้อมูล unit mass แบบ manual หรือ เลือกจากค่าที่มาตรฐานที่ตั้งไว้ในเครื่อง
5. ใส่ขนากความกว้างสายพาน
6. ใส่ Span range
7. กดปุ่มวัด measure
8. ดึงสายพานแล้วอ่านค่าบนหน้าจอ



ไฮไลท์ อัพเกรด

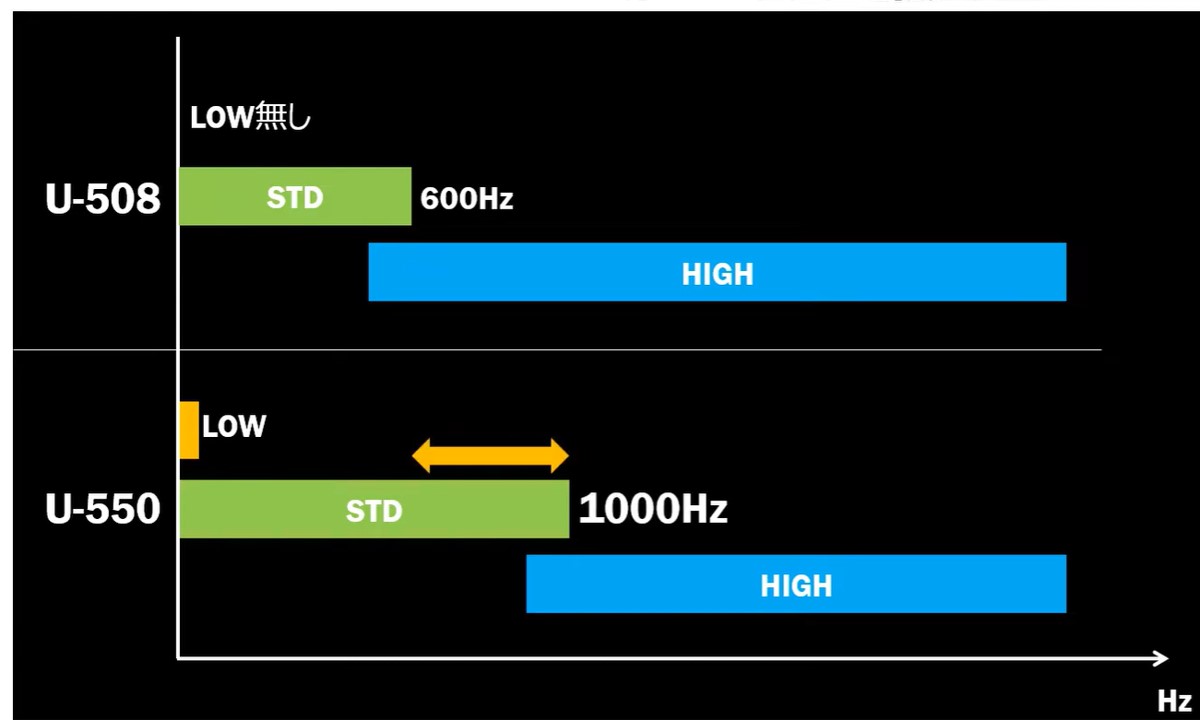

เพิ่มช่วงการวัดค่า Improved measurement sensitivity (รุ่นเดิม U-508 ได้เฉพาะ HIGH, STANDARD)

u-550_Hilight

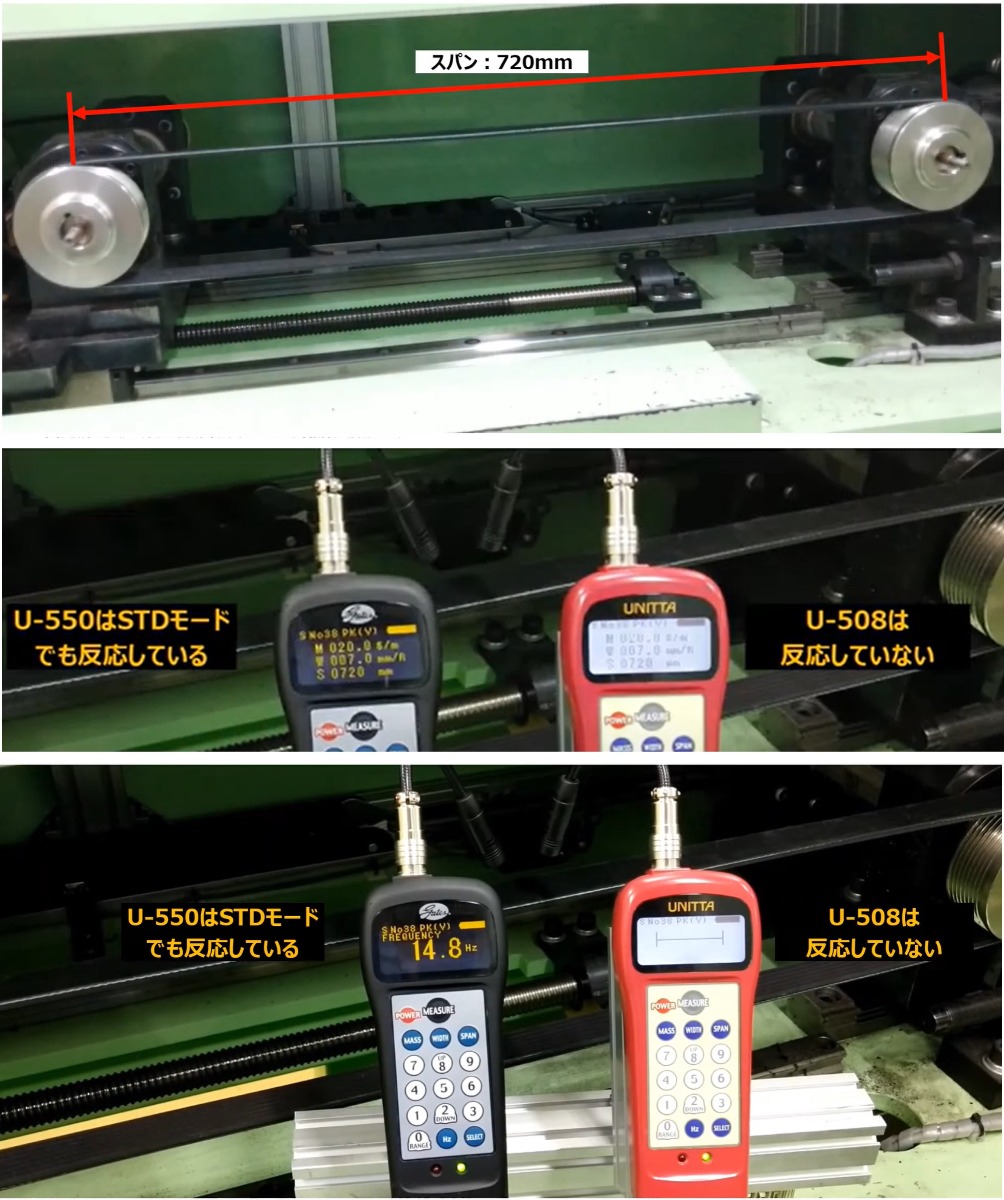

ที่ Span 720mm รุ่นใหม่ U-550 สามารถวัดค่าได้ (รุ่นเก่าไม่สามารถวัดค่าได้)

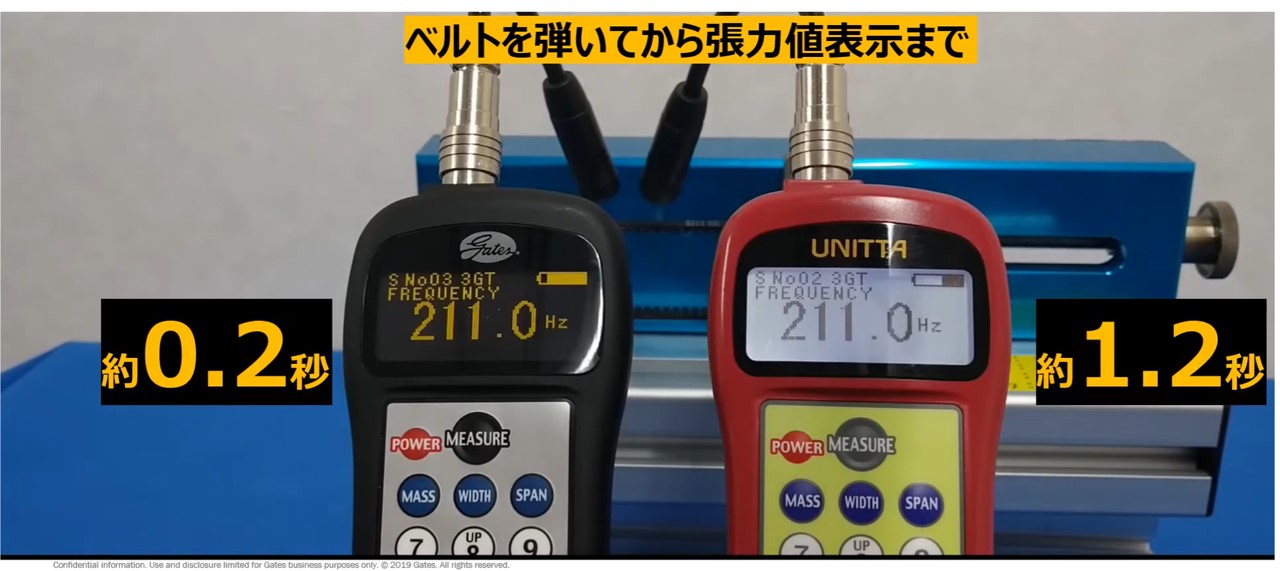

Fast Response วัดค่าได้อย่างรวดเร็วเพียง 0.2 วินาที (รุ่นเดิม U-508 1.2 วินาที)

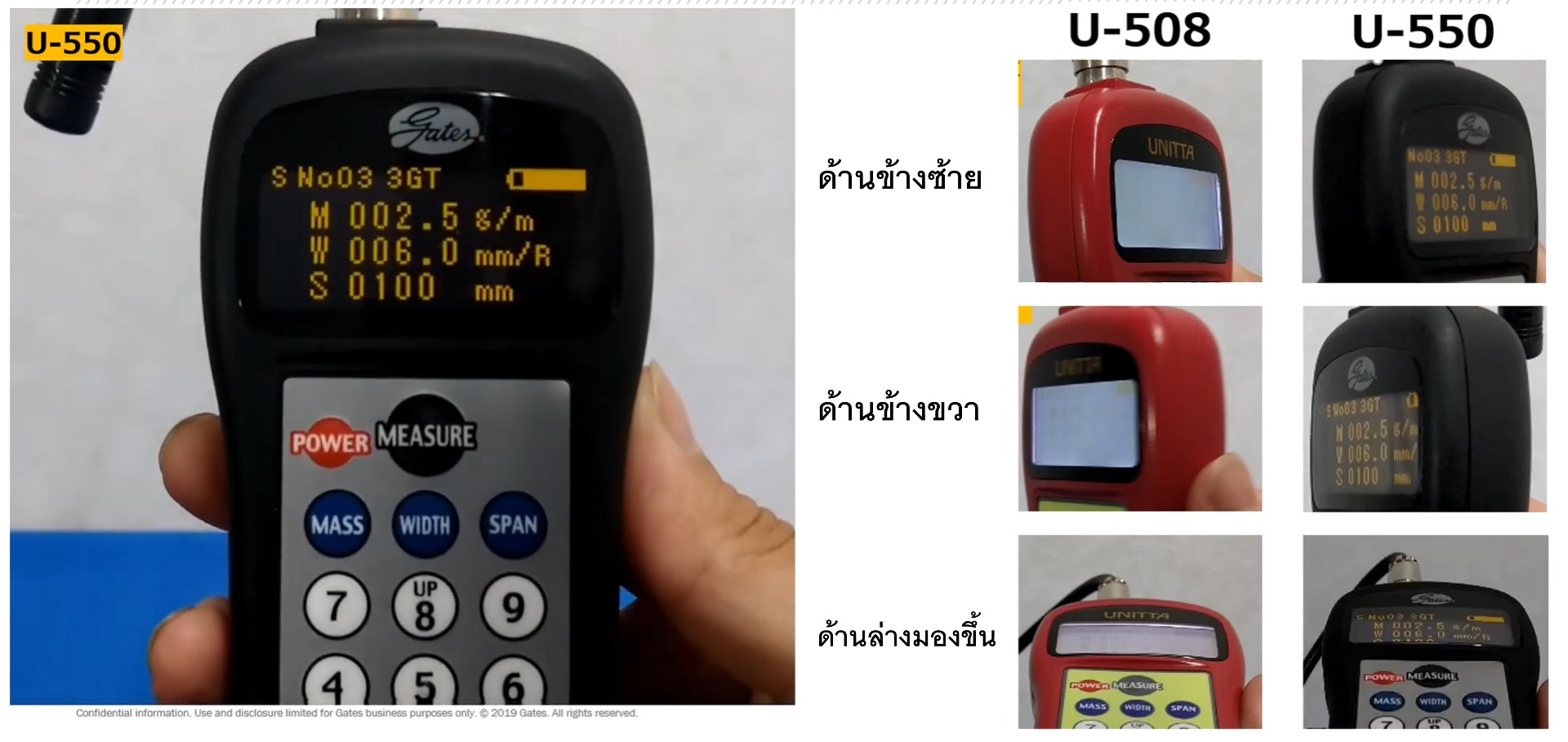

หน้าจอแสดงผลแบบใหม่ Organic EL screem อ่านค่าได้ง่ายทั้งจากด้านข้างซ้าย ขวา มุมด้านล่างขึ้นบน (รุ่นเดิม U-508 หน้าจอดิจิตอล มองเห็นเฉพาะด้านหน้า)

SKUU-550
Weight120.000000
ขนาด59 x 26 x 160mm
ผู้ผลิตUnitta
บันทึกข้อมูลไม่
Resolution No
Measurement RangeNo
ฟังก์ชั่นNo
Power SupplyAlkaline battery AAA x 2
ระดับการป้องกันNo
Sensor Output InterfaceNo
Accuracy±
คะแนนของคุณ
PDF Download PDF Download
Manual Download Manual Download
Unitta U-550 เครื่องวัดความตึงสายพานกับ 4 ฟีเจอร์ใหม่ที่น่าลอง

Unitta U-550 เครื่องวัดความตึงสายพานกับ 4 ฟีเจอร์ใหม่ที่น่าลอง

สายพานถูกนำมาใช้งานในระบบส่งกำลัง (Power Transmission) เช่น สายพานแบบ Timing Belts, V-Belts, Flat Belts and Chains ค่าความตึงสายพานวัดเพื่อตรวจสอบความเรียบร้อยจากการติดตั้งก่อนใช้งาน และนอกจากนั้นยังมีการวัดความตึงสายพานตามระยะการใช้งาน

วัดความตึงสายพานด้วยการวิเคราะห์คลื่นเสียง | Sonic Belt Tension Meter

วัดความตึงสายพานด้วยการวิเคราะห์คลื่นเสียง | Sonic Belt Tension Meter

สายพาน คือ อุปกรณ์สำหรับเครื่องจักร เครื่องยนต์ มีหน้าที่เชื่อมโยงการหมุนภายใน หรือภายนอก ด้วยคุณสมบัติการรับแรงสั่นสะเทือนได้ดีทำให้การหมุนนั้นนุ่มนวลไม่กระชาก ไม่ส่งเสียงดังตอนใช้งาน ล้วนเป็นข้อดีของการใช้สานพาน และชนิดของสายพานแบ่งได้ดังนี้

Included Accessories:

  • U-550
  • Flexible arm type microphone (TM-AMM) dia 12.5mm ความยาว 170 mm
  • Carrying case
  • Alkaline batteries (AAA x 2)

Option sensor:

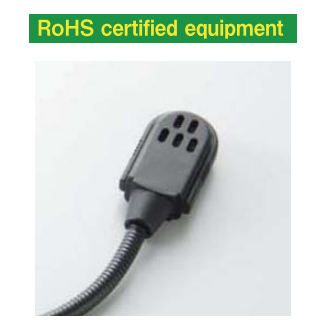

Flat flexible sensor (TM-YOKO)
TM-YOKO (มาตรฐาน RoHS) Flat flexible sensor Dia 10 x 20 mm ความยาวสาย 170 mm

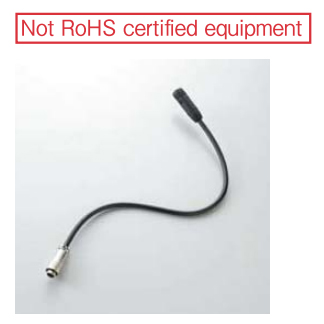

Long arm sensor (TM-LONG1)
TM-LONG1 (ไม่ได้มาตรฐาน RoHS) Long arm sensor Dia 12.5 mm ความยาวสาย 350 mm

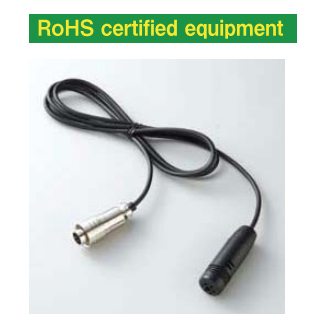

Cord type sensor (TM-COM)
TM-COM (มาตรฐาน RoHS)Cord type sensor Dia 12.5 mm ความยาวสาย 1 m

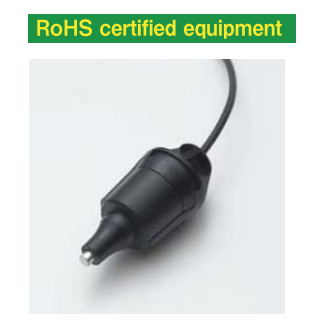

Electromagnetic sensor (TM-DGs)
TM-DGS (มาตรฐาน RoHS)Inductive/ Electromagnetic sensor ความยาวสาย 1m
