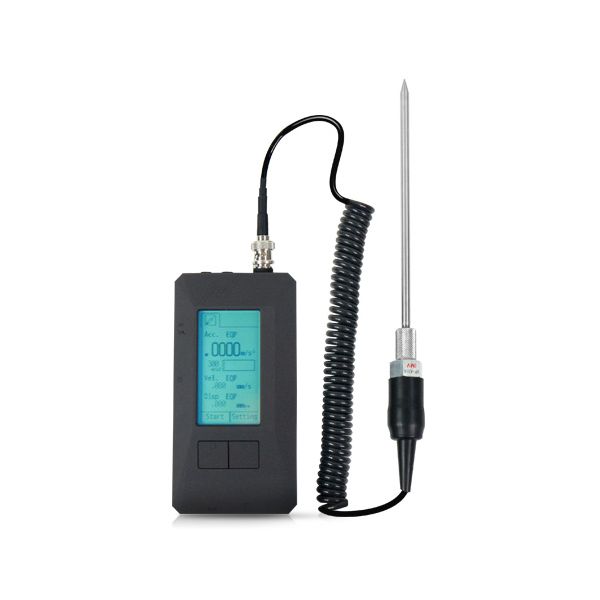

IMV VM-4424S เครื่องวัดความสั่นสะเทือน (Standard) | Piezoelectric Type

SKU
VM-4424S
main product photo
มีสินค้า

VM-4424S Vibrometer เครื่องวัดความสั่นสะเทือน รุ่น Standard (Piezoelectric Type)
สำหรับเช็คความสั่นสะเทือน เช็คสภาพการทำงานของมอเตอร์ ปั้ม โบว์เวอร์
การวัด Acceleration, Veolocity, Displacement เพียงกดปุ่มเดียวระบุพร้อมกัน
การวัดค่า PEAK, RMS และ EQP การสลับโหมดบนหน้าจอง่าย
หน้าจอ LCD แบบสัมผัส | ยี่ห้อ IMV, Japan

สอบถาม
หมวดหมู่: IMV
IMV

IMV VM-4424S เครื่องวัดความสั่นสะเทือน Vibration measuring systems
(Standard) | Piezoelectric Type

เครื่องวัดความสั่นสะเทือนรุ่นมาตรฐาน ราคาไม่แพง มาตรฐานประเทศญี่ปุ่น สำหรับเช็คความสั่นสะเทือน สภาพการทำงานของมอเตอร์ ปั้ม โบว์เวอร์
ยี่ห้อ IMV, Japan

Application

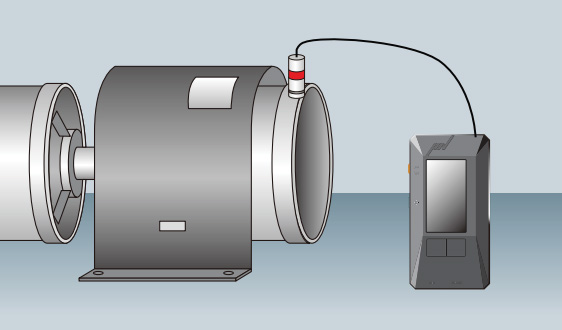

xxxxxx▲ Maintenance of rotating machineries as Motors, Blowers etc.

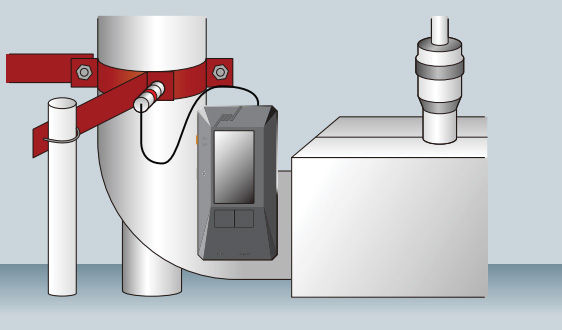

xxxxxx▲ Vibration condition check of pipe

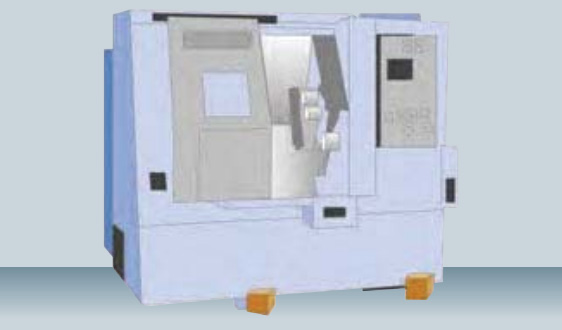

xxxxxx▲ Measurements of small displacement of machine tools

เครื่องวัดที่สามารถวัดค่าได้พร้อมกัน (Acceleration, velocity and displacement.)

ด้วยรูปแบบของเครื่องวัดแรงสั่นสะเทือนที่มักจะมีหลากหลายฟังก์ชั่น ทำให้เครื่องวัดแรงสั่นสะเทือนมักจะต้องมีปุ่มเพื่อเปลี่ยนโหมดในทุกครั้งที่ทำการวัดค่าต่างๆ แต่ด้วยฟังก์ชั่น SmartVibro ที่จะทำให้คุณสามารถวัดค่าได้พร้อมกันไม่ว่าจะเป็น Acceleration, Veolocity, Displacement ซึ่งจะช่วยลดเวลาในการทำงานและความผิดพลาดที่จะเกิดขึ้น เพียงกดปุ่มเดียว

การวัด PEAK, RMS และ EQP

ง่ายต่อการสลับโหมดบนหน้าจอตามลักษณะการวัด ตัวอย่างเช่นคุณสามารถเลือก “peak” สำหรับ peak to peak value ของรูป waveform “rms” สำหรับการตรวจสอบสภาพของเครื่อง Rotation machine.

หน้าจอ LCD แบบ Touch Screen

หน้าจอ SmartVibro เป็นระบบสัมผัส มีฟังก์ชั่นมากมายที่พร้อมจะช่วยเหลือคุณ รวมไปถึง Backlight เพื่อใช้งานในที่มืด, การควบคุมความคมชัด และฟังก์ชั่นการซูม

Sensor principle

Piezoelectric Type

Electro-dynamic Type

Piezo-resistive Type
Model VM-4424S VM-4424H VM-3024H VM-7024H
 Standard  High-end High-end  High-end
Usablility Simultaneous Measurement ◎ ◎ ◎ ◎
Waveform Data ━ ◎ ◎ ◎
FFT analysis is necessary ━ ◎ ◎ ◎
Object Motor, blower, Pump ◎ ◎ ◎ ━
Turbine ━ ━ ◎ ━
Generator ━ ━ ◎ ━
Mixer, Centrifuge ━ ━ ━ ◎
Crane, Bridge ━ ━ ━ ◎
Floor, Ground ━ ━  ━ ◎
Sensor principle Piezoelectric Type Electro-dynamic Type Piezo-resistive Type
Model VM-4424S VM-4424H VM-3024H VM-7024H
Type Standard High-end High-end High-end
Frequency range

5Hz to 10kHz (Acceleration)
10Hz to 1kHz (Velocity)*
10Hz to 150Hz (Displacement)*
1kHz to 10kHz (Bearing)
3Hz to 1kHz (H-function)

* Maximum frequency of velocity and displacement is restricted by acceleration limit 450m/s2.

 10Hz to 1kHz
(Acceleration, velocity
and displacement)

0.3Hz to 100Hz
　(Acceleration)*
3Hz to 100Hz
　(Velocity and displacement)

* Maximum frequency of velocity and displacement is restricted by acceleration limit 20m/s2.
Full scale

Acceleration, Velocity, Displacement:

  • 6 range, automatic switching

Bearing:

  • 6 range, automatic switching

H function:

  • 6 range, automatic switching
 Acceleration:
  • 6 Range, Automatic Switching
Velocity:
  • 6 Range, Automatic Switching
Displacement:
  • 6 Range, Automatic Switching
 Acceleration:
  • 6 Range, Automatic Switching
Velocity:
  • 6 Range, Automatic Switching
Displacement:
  • 6 Range, Automatic Switching
Maximum
mesurable range		 Acceleration, H function:
  • 300m/s2 (RMS,EQP,PEAK)
Velocity:
  • 1000mm/s (RMS, EQP, PEAK)
Displacement:
  • 10mmp-p (EQP, PEAK)
 Acceleration:
  • 100m/s2 (RMS,EQP,PEAK)
Velocity:
  • 200mm/s (RMS, EQP, PEAK)
Displacement:
  • 1000μmp-p (EQP,PEAK)
 Acceleration:
  • 20m/s2 (RMS, EQP, PEAK)
Velocity:
  • 100mm/s (RMS, EQP, PEAK)
Displacement:
  • 10mmp-p (EQP, PEAK)
Sampling frequency 51.2kHz 20.48kHz 4.096kHz
Indication PEAK:
  • acceleration, velocity, displacement
EQP:
  • acceleration, velocity, displacement
RMS:
  • acceleration, velocity
 PEAK:
  • acceleration, velocity, displacement
EQP:
  • acceleration, velocity, displacement
RMS:
  • acceleration, velocity
 PEAK:
  • acceleration, velocity, displacement
EQP:
  • acceleration, velocity, displacement
RMS:
  • acceleration, velocity
Frequency
response

±5%
(10Hz to 5kHz)

+30% | -50%
(5Hz to 10Hz, 5kHz to 10kHz)

±5%
(20Hz to 500Hz)

+5% | -15%
(10Hz to 20Hz, 500Hz to 1kHz)

 ±5%
(0.3Hz to 100Hz)
Accuracy Sensitivity error ±5% (for full scale value at 1kHz) ±5% (for full scale value at 80Hz) ±5% (for full scale value at 16Hz)
Range changeover error ±2% (1kHz standard) ±2% (80Hz standard) ±2% (16Hz standard)
Linearity ±1% (for full scale value at 1kHz) ±0.5% (for full scale value at 80Hz) ±1.5% (for full scale value at 16Hz)
Output AC OUT:
  • 0 to ±1V (Load 10kΩ or higher)
DC OUT:
  • 0 to +1V (Load 10kΩ or higher)
 AC OUT:
  • 0 to ±1V (Load 10kΩ or higher)
DC OUT:
  • 0 to +1V (Load 10kΩ or higher)
 AC OUT:
  • 0 to ±1V (Load 10kΩ or higher)
DC OUT:
  • 0 to +1V (Load 10kΩ or higher)
Language Japanese, English, Chinese
(Switching)		 Japanese, English, Chinese
(Switching)		 Japanese, English, Chinese
(Switching)
Power supply Battery:
  • AA×2pcs. (continuous approx. 20hours)
 Battery:
  • AA×2pcs. (continuous approx. 20hours)
 Battery:
  • AA×2pcs. (continuous approx. 20hours)
Size / Mass of
body unit		 74(W) x 32.5(D) x 148(H)mm
approx.230g (including battery)		 74(W) x 32.5(D) x 148(H)mm
approx.230g (including battery)		 74(W) x 32.5(D) x 148(H)mm
approx.230g (including battery)
Size/Mass of
pickup		 Piezoelectric accelerometer
ø19 x 42(L)mm | 40g (pickup)
ø6 x 195(L)mm | 70g (probe)
*including screw part		 Electrodynamic velocity pickup
ø25.8 x 50(L)mm | 140g (pickup)
ø8 x 50(L)mm | 20g (probe)		 Piezo-resistive accelerometer
45(W) x 45(D) x 45(H)mm | 200g (pickup)
FFT analysis - △f:25Hz | 12.5Hz | 6.25Hz - △f:10Hz | 5Hz | 2.5Hz △f:1Hz | 0.5Hz | 0.25Hz
Memory - SD card
waveform data acquision
saving time: 0.1Sec./
0.2 Sec./0.5 Sec./
1 Sec.
sampling		 - SD Card
waveform data acquisition
saving time : 1Sec./2 Sec./
5 Sec./10 Sec.
sampling frequency :
10.24kHz		 SD Card
waveform data acquisition
Saving time : 5Sec./10Sec./25 Sec./50 Sec.
sampli
SKUVM-4424S
Weight230.000000
ขนาด74(W) x 32.5(D) x 148(H)mm
ผู้ผลิตIMV
บันทึกข้อมูลไม่
FFT Spectrum AnalyzerNo
Resolution No
Measurement Range

Frequency range:

5Hz to 10kHz (Acceleration)
10Hz to 1kHz (Velocity)*
10Hz to 150Hz (Displacement)*
1kHz to 10kHz (Bearing)
3Hz to 1kHz (H-function)

* Maximum frequency of velocity and displacement is restricted by acceleration limit 450m/s2.

ฟังก์ชั่น■ Simultaneous measurement of acceleration, velocity and displacement.
■ Measurement of PEAK, RMS and EQP
Power SupplyBattery AA x 2pcs. (continuous approx. 20hours)
ระดับการป้องกันNo
Sensor Output InterfaceAC OUT: 0 to ±1V (Load 10kΩ or higher)
DC OUT: 0 to +1V (Load 10kΩ or higher)
AccuracySensitivity error: ±5% (for full scale value at 1kHz)
Range changeover error: ±2% (1kHz standard)
Linearity: ±1% (for full scale value at 1kHz)
คะแนนของคุณ

PDF Download PDF Download       Manual Download Manual Download

Standard Product and Accessories

  • VM-4424S : SmartVibro x 1
  • VP-4416 : Pickup Piezoelectric Type x 1
  • Probe Handheld probe (with a nut). Φ6mm x 195mm x 1
  • Output Cable 1.5m cable with a plug at one end. For output to a stroboscope or recorder, etc. x 1
  • AA Alkaline batteries x 2
  • Instruction Manual With inspection report x 1

Optional Accessories

  • LC4(4m) : Long Pickup Cable To keep a distance from the subject of measurement.
  • MH-201R : Magnet To fix the pickup on the subject of measurement.
  • PC-3024 : Cover Silicone jacket
  • PS-3024-S : AC Adapter AC100-240V
  • C-3024 : Carrying Case To store the SmartVibro and pickup.
