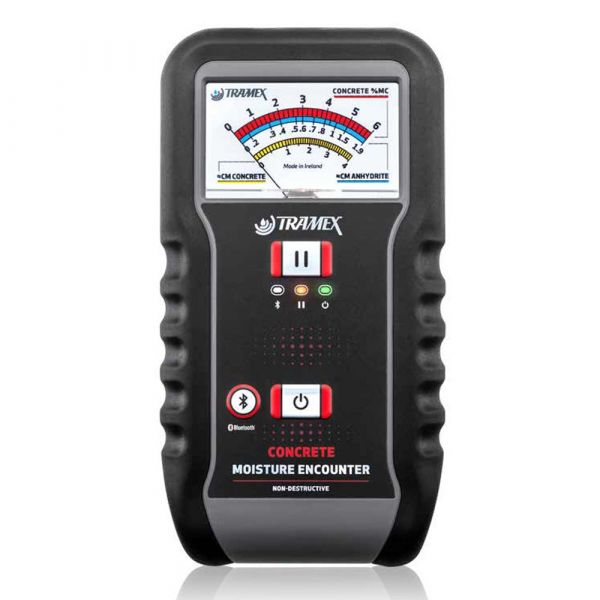

Tramex CME5 เครื่องวัดความชื้นในพื้นคอนกรีตแบบไม่ทำลาย พร้อมแสดงผลค่า CM และเปอร์เซ็นต์ความชื้น
Tramex CME5 เครื่องวัดความชื้นคอนกรีตแบบไม่ทำลาย แสดงค่าเป็น % และ CM Equivalent วัดลึก 20 มม. ใช้งานง่าย รวดเร็ว เหมาะสำหรับผู้รับเหมาติดตั้งพื้นและงานก่อสร้าง
Tramex CME5 (Concrete Moisture Encounter 5) คือเครื่องมือสำหรับตรวจวัดความชื้นในพื้นคอนกรีตและพื้นซีเมนต์ที่ถูกพัฒนาให้ใช้งานง่าย รวดเร็ว และไม่ทำลายพื้นผิว โดยใช้เทคโนโลยีวัดความต้านทานทางไฟฟ้าต่ำความถี่ผ่านอิเล็กโทรดที่ฐานของเครื่อง ส่งสัญญาณผ่านเนื้อคอนกรีตเพื่อประเมินปริมาณความชื้นภายในเครื่องสามารถแสดงผลทั้งค่าความชื้นเป็นเปอร์เซ็นต์และค่าเทียบเท่า CM (Carbide Method)
การใช้งานง่ายเพียงแค่ทำความสะอาดพื้นผิวบริเวณที่ต้องการวัด จากนั้นเปิดเครื่องและวางบนพื้นให้แนบสนิทโดยให้ขาทั้ง 3 จุดสัมผัสพื้นอย่างเต็มที่ ค่าแสดงผลจะปรากฏบนหน้าปัดแบบเข็มที่มีความชัดเจน ตัวเครื่องมีความลึกในการวัดประมาณ 20 มม. (¾ นิ้ว)
CME5 เหมาะสำหรับการวัดบนพื้นคอนกรีตที่สะอาด ไม่มีสารเคลือบผิว เช่น สี กาว หรือวัสดุปิดผิวอื่น ๆ โดยค่าที่วัดได้จะเป็นเชิงปริมาณ (Quantitative) แต่หากวัดผ่านวัสดุเคลือบผิว ค่าที่แสดงจะถือเป็นเชิงเปรียบเทียบ (Qualitative)
การออกแบบเครื่องวัดความชื้นในคอนกรีต
Tramex CME5 เครื่องวัดความชื้นในพื้นคอนกรีตแบบไม่ทำลายพื้นผิว ถูกออกแบบมาให้สามารถตรวจจับและประเมินระดับความชื้นภายในเนื้อคอนกรีตหรือพื้นปรับระดับซีเมนต์ (screed) โดยใช้หลักการวัดค่าความต้านทานไฟฟ้า (Electrical Impedance)

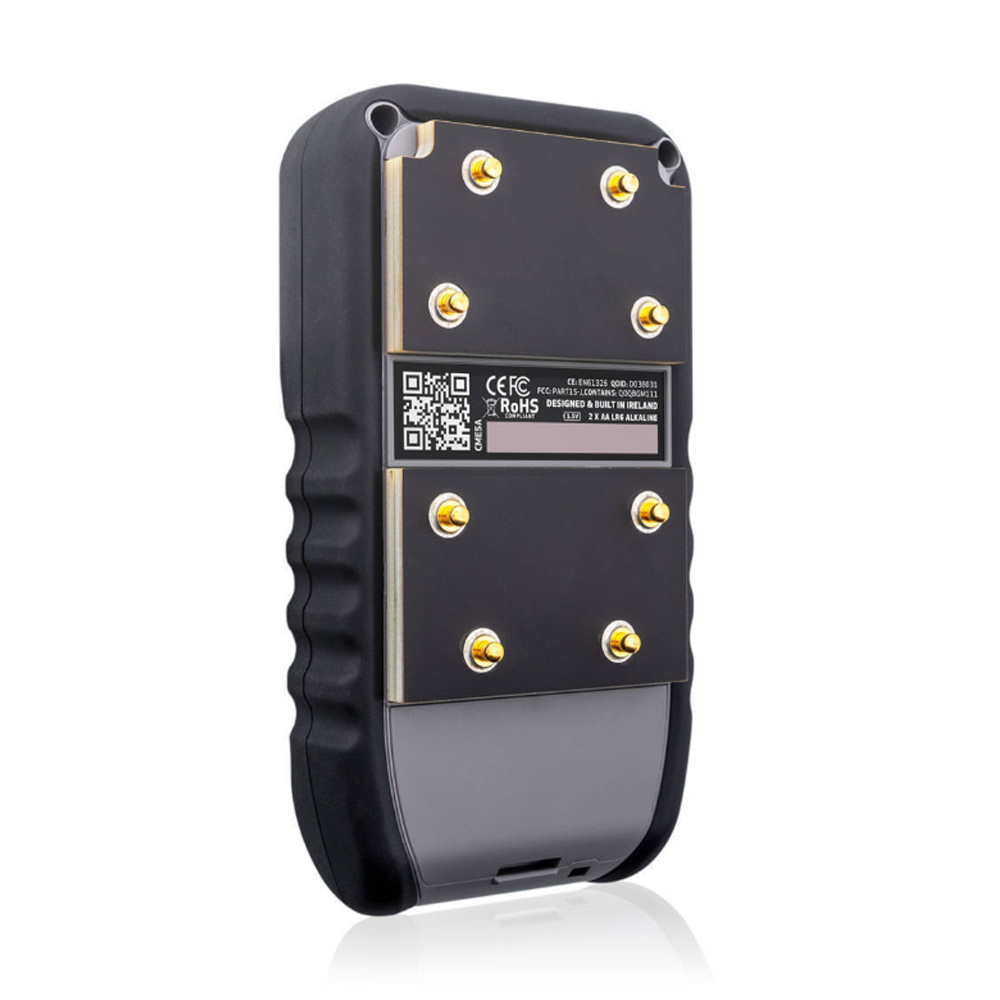

ตัวเครื่องจะส่งสัญญาณไฟฟ้าความถี่ต่ำผ่านอิเล็กโทรดที่ติดตั้งอยู่ด้านล่างของตัวเครื่องลงไปในวัสดุที่ต้องการตรวจสอบ ซึ่งสัญญาณไฟฟ้านี้จะตอบสนองแตกต่างกันตามปริมาณความชื้นที่มีอยู่ภายในวัสดุ ยิ่งความชื้นมาก สัญญาณยิ่งแรง
จากนั้น CME5 จะตรวจวัดความแรงของสัญญาณ และแปลงค่าเป็นระดับความชื้นแบบเปอร์เซ็นต์สำหรับพื้นคอนกรีต หรือแสดงผลแบบเปรียบเทียบ (Comparative Reading) สำหรับพื้นซีเมนต์ชนิดอื่นๆ โดยจะแสดงผลผ่านหน้าปัดแบบเข็มขนาดใหญ่ ที่อ่านค่าง่ายและแม่นยำ เหมาะสำหรับการใช้งานในภาคสนามอย่างแท้จริง
ขั้นตอนการใช้งานเครื่องวัดความชื้นในคอนกรีต
การใช้งาน Tramex CME5 ทำได้ง่ายและรวดเร็ว เพียงทำตามขั้นตอนดังนี้:
- เตรียมพื้นผิว
ปัดฝุ่นและสิ่งสกปรกออกจากพื้นผิวคอนกรีตบริเวณที่ต้องการวัด และจากขั้วสัมผัสที่ด้านล่างของเครื่อง
- เปิดเครื่อง
เปิดสวิตช์ของ CME5 เพื่อเริ่มการวัด
- วางเครื่องบนพื้นผิว
กดตัวเครื่องให้แนบสนิทกับพื้น โดยให้ขาเซนเซอร์แบบสปริงที่ฐานเครื่องสัมผัสกับพื้นอย่างเต็มที่ เพื่อให้การส่งสัญญาณเข้าสู่เนื้อคอนกรีตมีประสิทธิภาพสูงสุด
- อ่านค่าความชื้น
สังเกตค่าความชื้นจากหน้าปัดแบบเข็มที่อ่านค่าได้ชัดเจนทันที
เครื่อง CME5 ได้รับการสอบเทียบให้สามารถแสดงค่าความชื้นในรูปเปอร์เซ็นต์ (%) อย่างแม่นยำเฉพาะเมื่อใช้กับพื้นคอนกรีตที่สะอาด เรียบ และไม่มีวัสดุปิดผิว เช่น สี หรือกาว ทั้งนี้ ความลึกในการวัดประมาณ 20 มิลลิเมตร (¾ นิ้ว)
หากใช้งานบนพื้นผิวที่มีการเคลือบวัสดุ เช่น สี เคลือบกันซึม หรือกาวติดพื้น ค่าที่แสดงควรถูกมองว่าเป็น ค่าการเปรียบเทียบ (Comparative/Qualitative) เท่านั้น ไม่ใช่ค่าความชื้นที่แน่นอนเชิงปริมาณ (Quantitative)

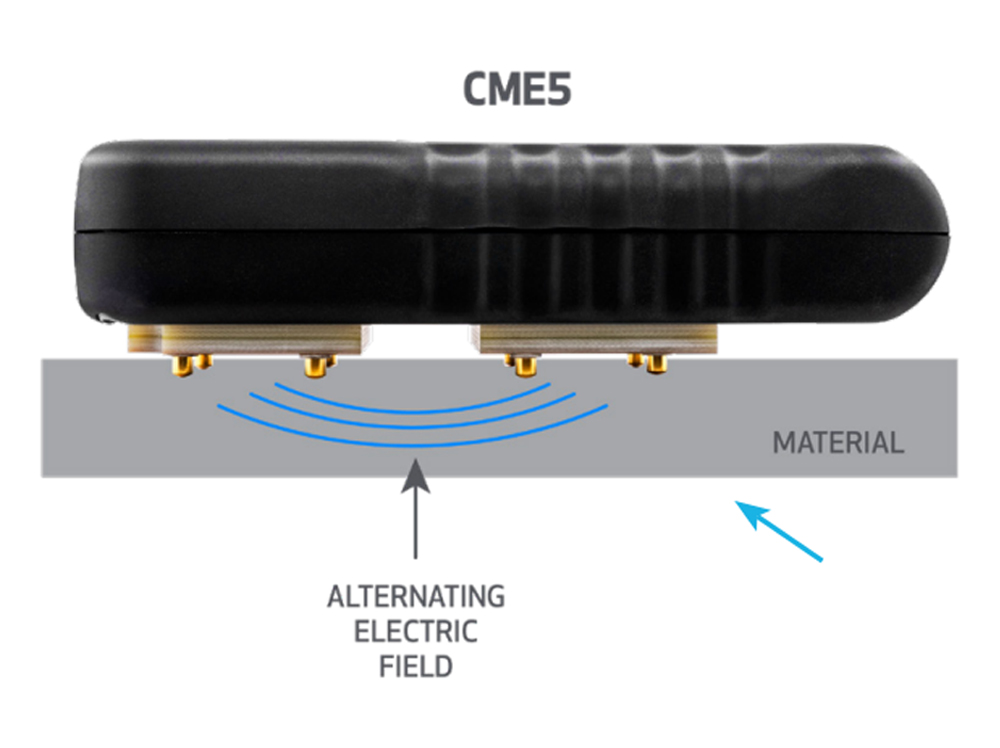

หลักการทำงานของ Tramex CME5
เครื่องวัดความชื้นในคอนกรีต Tramex CME5 ทำงานด้วยหลักการวัด ค่าความต้านทานไฟฟ้า (Electrical Impedance) ภายในเนื้อคอนกรีตหรือพื้นซีเมนต์ (screed) โดยไม่ทำลายพื้นผิววัสดุ
ค่าความต้านทานนี้จะ เปลี่ยนแปลงตามปริมาณความชื้น ที่อยู่ภายในวัสดุที่ตรวจวัด กล่าวคือ ยิ่งวัสดุมีความชื้นมาก สัญญาณไฟฟ้าที่ส่งผ่านจะมีค่าความต้านทานต่ำลง
CME5 สร้าง สนามไฟฟ้ากระแสสลับความถี่ต่ำ (Low Frequency Alternating Electric Field) ระหว่างขั้วอิเล็กโทรดที่ติดตั้งอยู่ด้านล่างของเครื่อง เมื่อนำเครื่องวางลงบนพื้นผิวคอนกรีต สัญญาณจะถูกส่งผ่านเข้าไปในเนื้อวัสดุและถูกประเมินเพื่อแสดงค่า ระดับความชื้นภายในวัสดุได้อย่างแม่นยำ

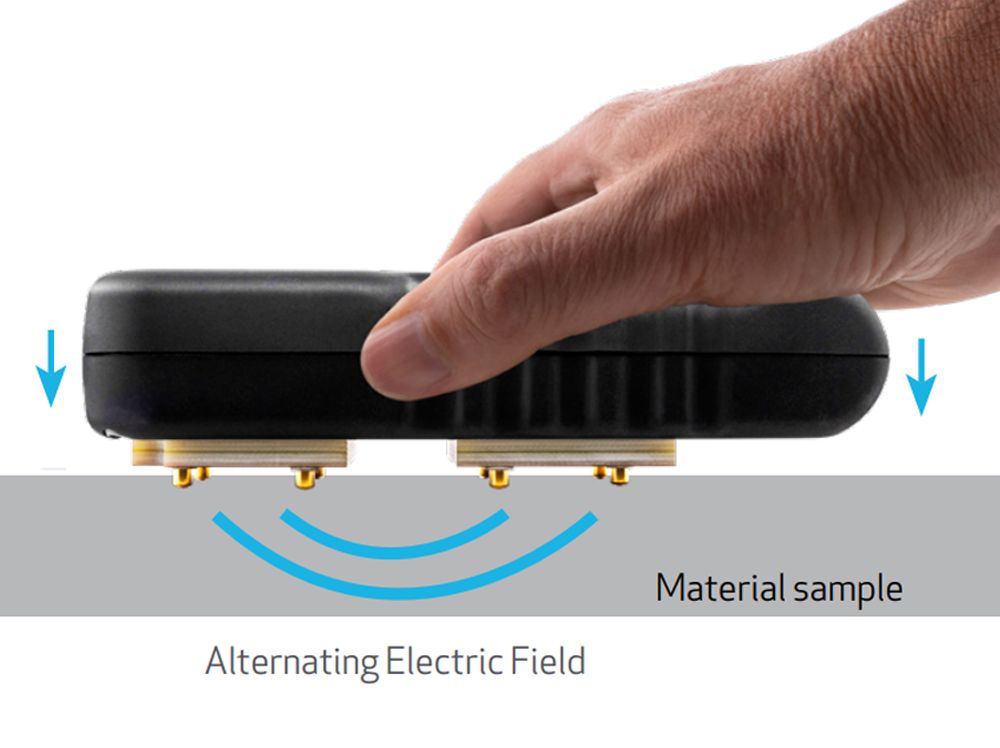

การวัดความชื้นอย่างรวดเร็วและไม่ทำลายพื้นผิว
สนามไฟฟ้าความถี่ต่ำที่สร้างขึ้นจากเครื่อง Tramex CME5 จะสามารถแทรกซึมเข้าสู่เนื้อวัสดุที่ต้องการตรวจสอบได้ โดยกระแสไฟฟ้ากระแสสลับขนาดเล็กมากจะไหลผ่านสนามนี้
CME5 จะตรวจจับกระแสไฟดังกล่าว วัดขนาดความแรงของกระแส (Amplitude) และแปลงผลลัพธ์ออกมาเป็น ค่าความชื้นของวัสดุ อย่างแม่นยำ
ผู้ใช้งานสามารถเพียงแค่วางเครื่อง กดแนบกับพื้นในตำแหน่งที่ต้องการวัด ก็สามารถอ่านค่าความชื้นได้ทันที โดยไม่ต้องใช้เวลานานหรืออุปกรณ์เสริมใด ๆ ทำให้สามารถตรวจวัดความชื้นได้อย่างรวดเร็วในพื้นที่ขนาดใหญ่ภายในระยะเวลาอันสั้น
Tramex Meters Application.

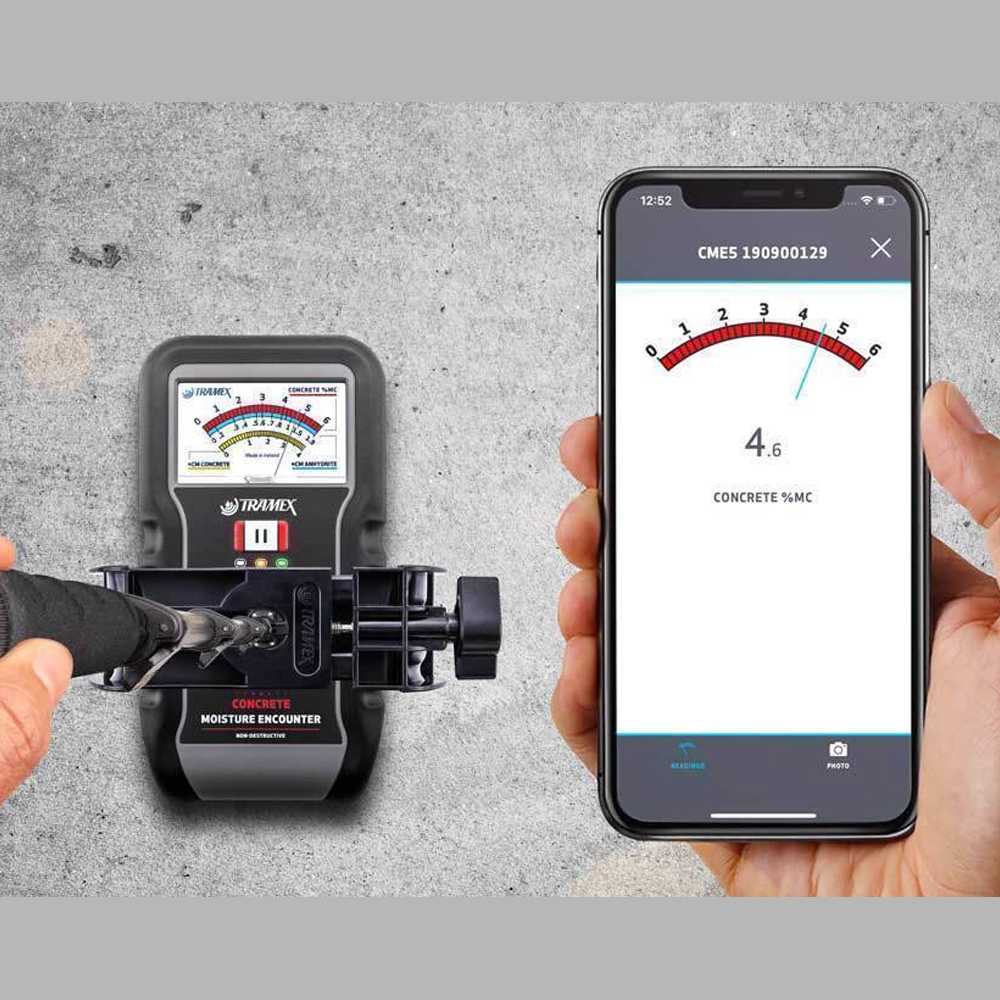

Tramex Meters App คือแอปพลิเคชันที่ออกแบบมาเพื่อใช้งานร่วมกับเครื่องวัดความชื้นและ Data Logger รุ่นที่รองรับ Bluetooth ของ Tramex โดยช่วยให้ผู้ใช้งานสามารถ ดูค่าการวัดแบบเรียลไทม์ และจัดทำ รายงานข้อมูล ได้อย่างเป็นระบบและสะดวกมากยิ่งขึ้น
iOS: Tramex Meters Application.
Android: Tramex Meters Application.
- วัดและแสดงค่าความชื้น (Moisture Measurement) แสดงค่าความชื้นจากอุปกรณ์แบบเรียลไทม์
- รองรับไม้มากกว่า 500 ชนิด ระบุชนิดของไม้เพื่อเพิ่มความแม่นยำในการวัดค่าความชื้นในเนื้อไม้
- ตรวจวัดความชื้นสัมพัทธ์ (Relative Humidity) สำหรับวิเคราะห์สภาพแวดล้อม
- ตรวจวัดอุณหภูมิ (Temperature) วัดอุณหภูมิอากาศหรือพื้นผิวตามโพรบที่ใช้งาน
- คำนวณจุดน้ำค้าง (Dew Point Monitoring) ตรวจจับความเสี่ยงการควบแน่นในพื้นที่ต่าง ๆ
- Grains per Pound (GPP) ค่าความชื้นสัมบูรณ์ของอากาศ หน่วยที่นิยมในงาน HVAC
- แสดงสภาพความร้อนโดยรวม (Thermal Condition) วิเคราะห์สภาพแวดล้อมที่มีผลต่อวัสดุหรือเครื่องจักร
- แผนภาพ Psychrometric Chart สำหรับการวิเคราะห์ความชื้น, อุณหภูมิ, และพฤติกรรมอากาศในระบบควบคุมอากาศ
จุดเด่นและข้อดีของ CME5
- วัดความชื้นในคอนกรีตได้โดยไม่ต้องเจาะพื้น
- แสดงผลได้ทั้งค่าความชื้น (%) และค่าเทียบเท่า CM
- ใช้งานง่าย รวดเร็ว และแม่นยำ
- หน้าปัดแสดงผลแบบเข็ม ขนาดใหญ่ มองเห็นชัด
- ไม่ต้องตั้งค่าหรือคำนวณเพิ่มเติม
- เหมาะกับงานวัดก่อนปูพื้น หรือควบคุมความชื้นในไซต์งาน
ฟังก์ชั่นการวัดค่าที่ CME5 ทำได้
- วัดค่าความชื้นในคอนกรีต 0–6% โดยอิงกับวิธี Gravimetric
- ค่า CM Equivalent (Concrete) 0–4
- ค่า CM Equivalent (Anhydrite) 0–1.9
- ความลึกในการวัด ประมาณ 20 มม. (¾ นิ้ว)
- ระบบการแสดงผล หน้าปัดอนาล็อกแบบเข็ม
- แอปพลิเคชันเสริม รองรับแอปมือถือ Tramex (iOS/Android)
CME เหมาะกับใคร และอุตสาหกรรมกลุ่มใด
- ผู้รับเหมางานปูพื้น และช่างติดตั้งวัสดุปูพื้น
- วิศวกรควบคุมคุณภาพในงานก่อสร้าง
- บริษัทบริหารจัดการอาคาร / คอนโดมิเนียม
- เจ้าหน้าที่ตรวจสอบความชื้นในพื้น
- งานซ่อมบำรุงโครงสร้างพื้นอาคาร
ตารางเปรียบเทียบกับสินค้าทั่วไป
| คุณสมบัติ |
Tramex CME5 |
เครื่องวัดทั่วไปแบบเจาะ (Carbide Method) |
| รูปแบบการวัด |
ไม่ทำลายพื้นผิว (Non-Destructive) |
ต้องเจาะพื้นและใช้ผงเคมี |
| หน่วยแสดงผล |
%MC / CM Equivalent |
CM เท่านั้น |
| ระยะเวลาการวัด |
ทันที |
15–60 นาที |
| ความลึกในการวัด |
ประมาณ 20 มม. |
ขึ้นอยู่กับขนาดหลุม |
| น้ำหนักและการพกพา |
344 กรัม / พกพาง่าย |
หนักกว่า / ต้องใช้ชุดอุปกรณ์หลายชิ้น |
ตารางข้อมูลจำเพาะทางเทคนิค
| ช่วงการวัดความชื้น (Concrete) |
0 ถึง 6% |
| ค่าเทียบเท่า CM (Concrete) |
0 ถึง 4 |
| ค่าเทียบเท่า CM (Anhydrite) |
0 ถึง 1.9 |
| ความลึกของการวัด |
ประมาณ 20 มม. (¾ นิ้ว) |
| หน้าจอแสดงผล |
แบบอนาล็อก (หน้าปัดเข็ม) |
| แหล่งพลังงาน |
แบตเตอรี่ AA 1.5V × 2 ก้อน (รวมในชุด) |
| วัสดุตัวเครื่อง |
พลาสติก ABS |
| ขนาดเครื่อง |
160 × 85 × 38 มม. |
| น้ำหนัก |
344 กรัม (รวมแบตเตอรี่) |
