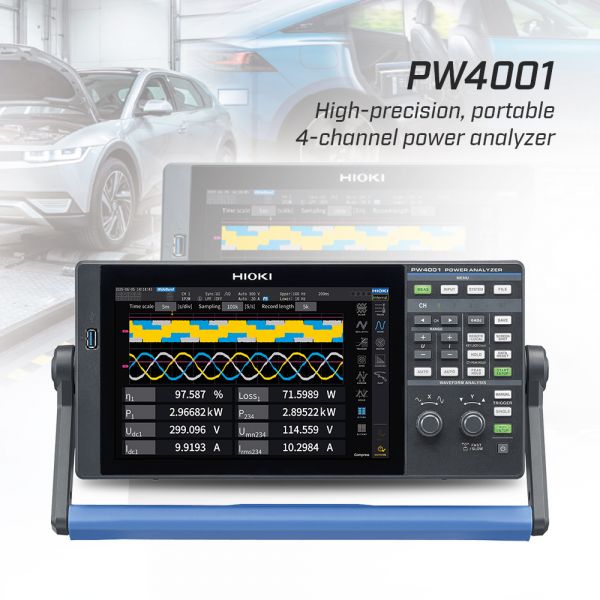

HIOKI PW4001 Power Analyzer เครื่องวิเคราะห์กำลังไฟฟ้าแม่นยำสูง

HIOKI PW4001 เครื่องวิเคราะห์กำลังไฟฟ้า 4 ช่อง ความแม่นยำสูง ±0.03% เหมาะสำหรับทดสอบ EV, มอเตอร์, อินเวอร์เตอร์ และระบบพลังงานไฟฟ้า

HIOKI PW4001 Power Analyzer เครื่องวิเคราะห์กำลังไฟฟ้า 4 ช่องความแม่นยำสูง สำหรับทดสอบ EV, Inverter, Battery และระบบพลังงาน

HIOKI PW4001 เป็นเครื่องมือวิเคราะห์กำลังไฟฟ้าที่ออกแบบมาเพื่อตอบโจทย์งานวัดพลังงานไฟฟ้าในยุคพลังงานสะอาด ด้วยความแม่นยำสูงระดับ ±0.03% สำหรับทั้ง DC และ AC ที่ 50/60 Hz จึงเหมาะอย่างยิ่งสำหรับการทดสอบประสิทธิภาพของระบบไฟฟ้าแรงสูงในยานยนต์ไฟฟ้า (EV), มอเตอร์, อินเวอร์เตอร์ และระบบกักเก็บพลังงาน (ESS)

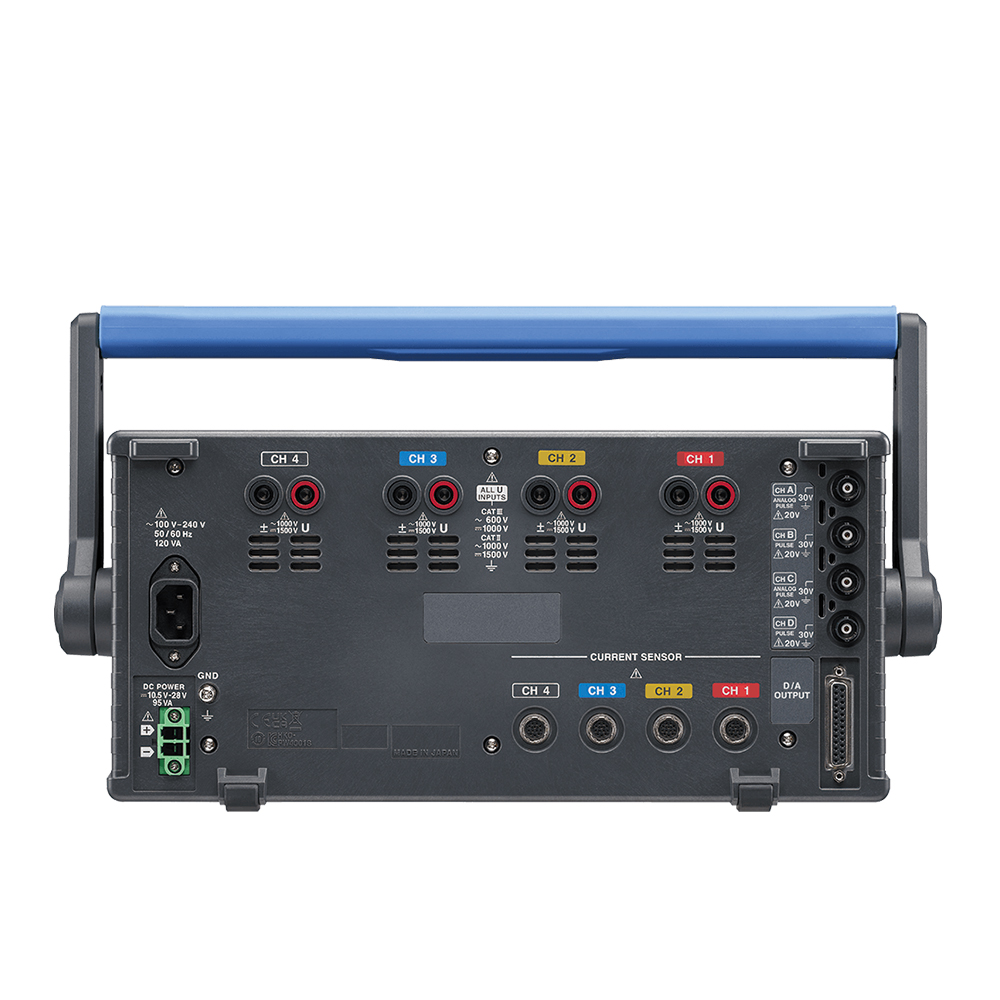

เครื่องรุ่นนี้มาพร้อม 4 ช่องวัดแรงดันและ 4 ช่องวัดกระแส รองรับการเชื่อมต่อกับเซนเซอร์กระแสของ Hioki ได้หลากหลายรุ่น เช่น CT6877A, CT6846A, CT6834 และ PW9100A ให้ความยืดหยุ่นสูงในทุกงานทดสอบ ตั้งแต่ระดับมิลลิแอมป์จนถึง 8000 แอมป์

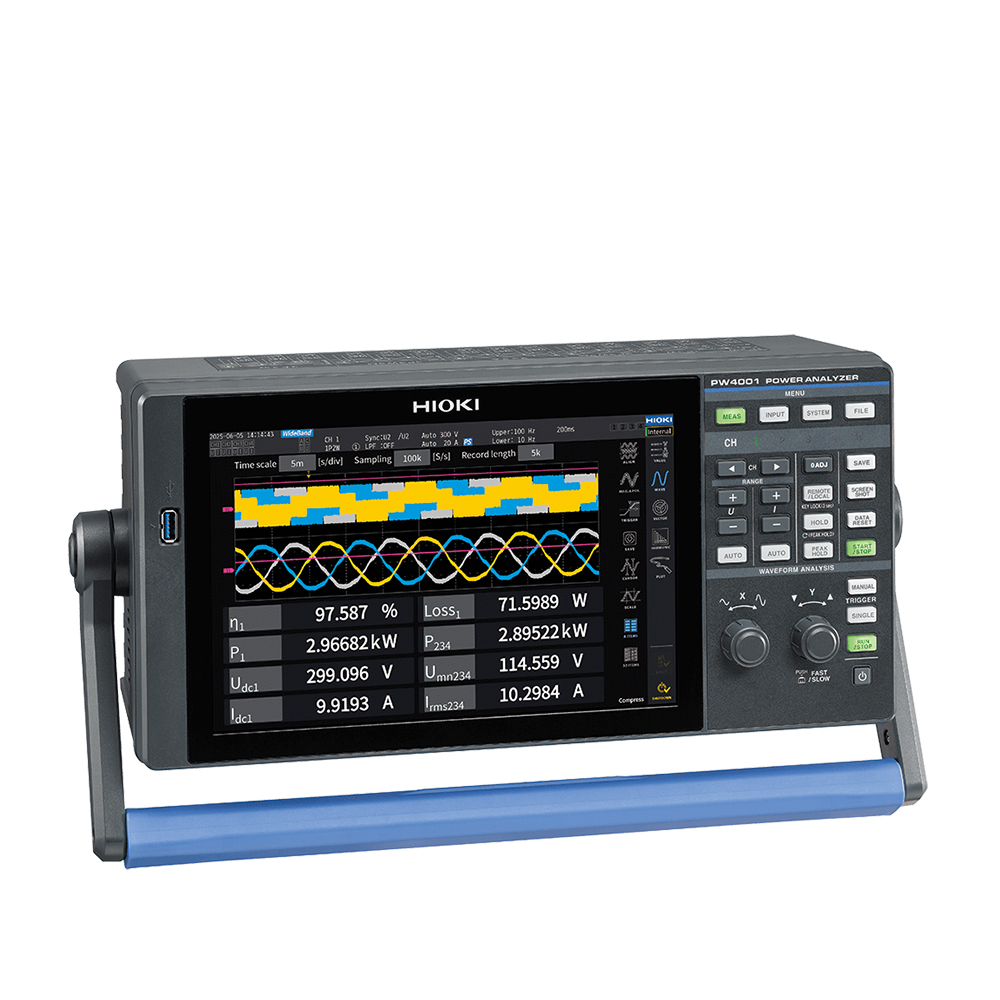

ด้วยความสามารถในการสุ่มตัวอย่าง 16-bit ที่ความเร็วสูงถึง 2.5 MHz และแบนด์วิดธ์ 600 kHz ทำให้ PW4001 สามารถวัดได้ตั้งแต่สัญญาณพื้นฐานไปจนถึงฮาร์มอนิกอันดับที่ 500 ได้อย่างแม่นยำ หน้าจอสัมผัสสีขนาด 10.1 นิ้ว แสดงผลได้ชัดเจน พร้อมโหมดแสดงกราฟเทรนด์, เวกเตอร์ และค่ากำลังแบบเรียลไทม์

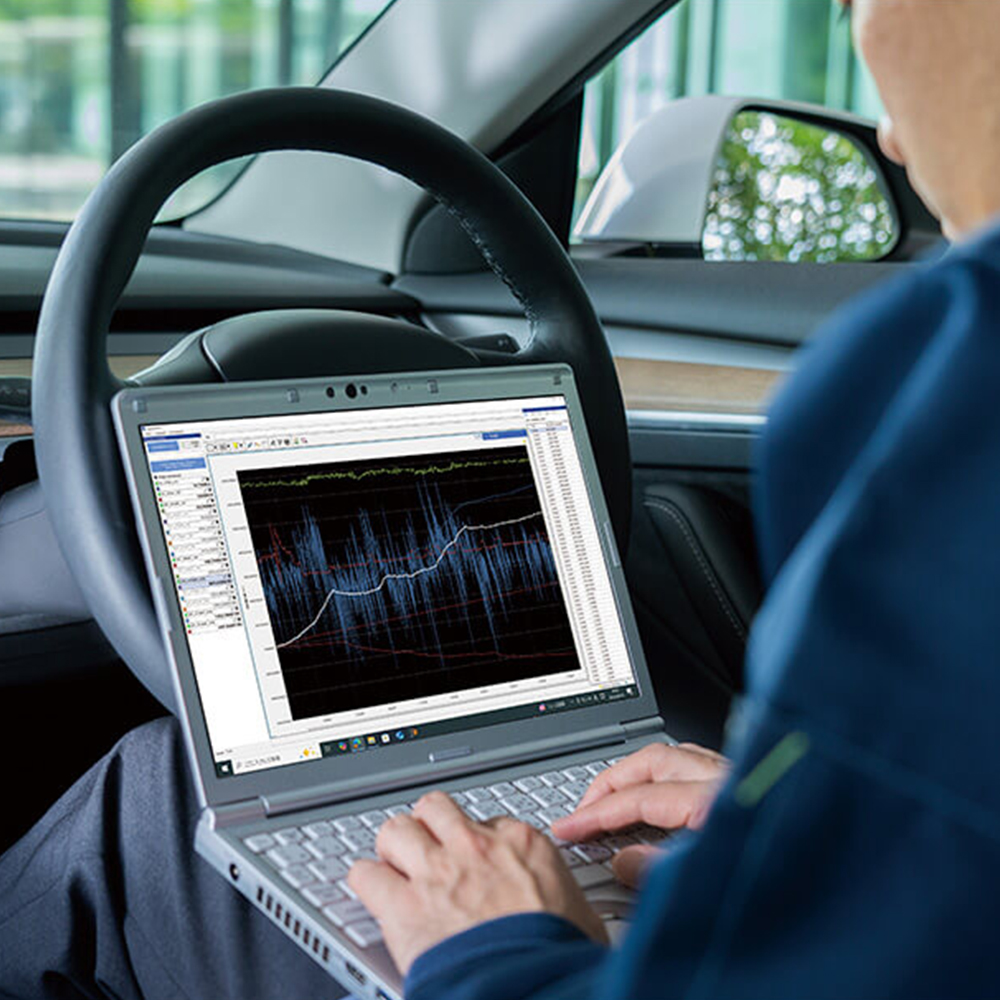

PW4001 ยังสามารถบันทึกข้อมูลได้รวดเร็ว (สูงสุดทุก 1 ms) และรองรับการเชื่อมต่อผ่าน USB 3.0, LAN, CAN/CAN FD รวมถึงการบันทึกอัตโนมัติลงหน่วยความจำภายในขนาด 15 GB หรือแฟลชไดรฟ์ภายนอก รองรับซอฟต์แวร์ GENNECT One, LabVIEW, MATLAB สำหรับควบคุมและวิเคราะห์ข้อมูลระยะไกล

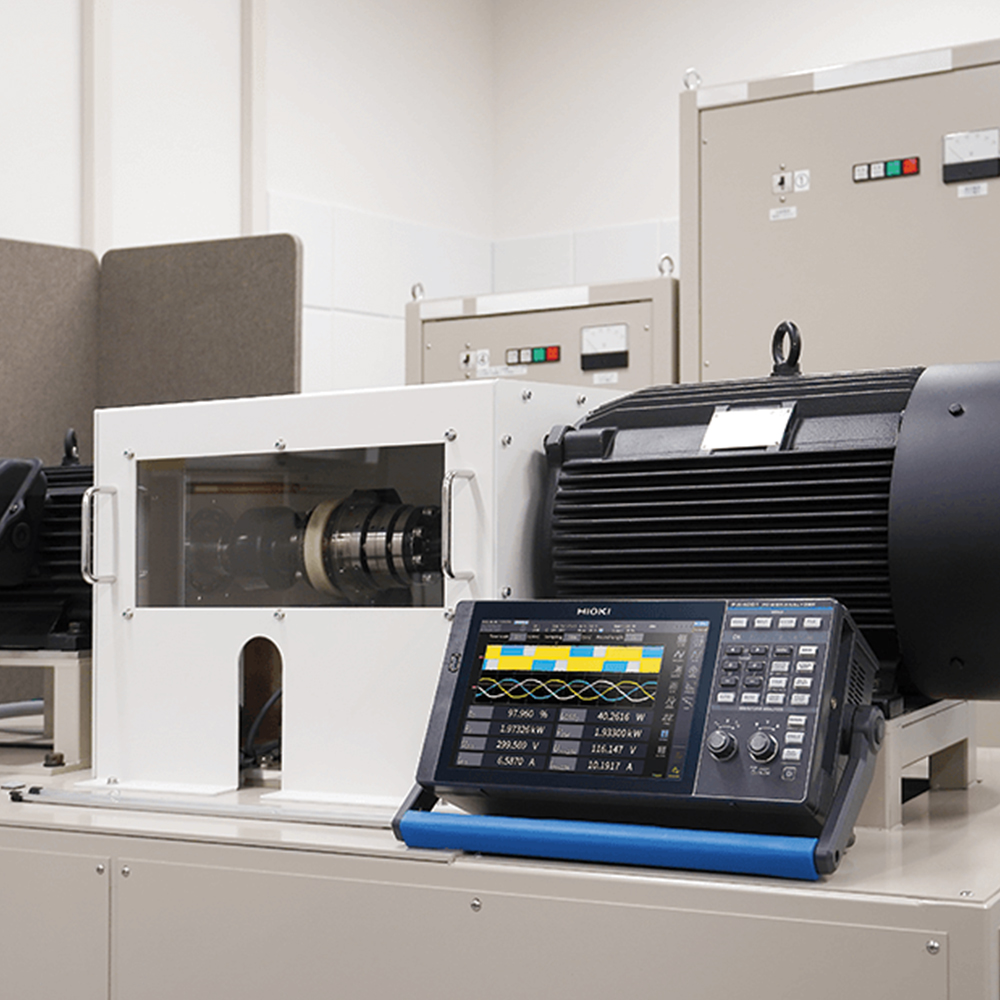

ฟังก์ชันเด่น เช่น Motor Analysis (สูงสุด 2 มอเตอร์), Harmonic Analysis (สูงสุดอันดับที่ 500), Efficiency & Loss Calculation และการวิเคราะห์พลังงานแบบ Delta/Star conversion ทำให้เครื่องนี้ตอบโจทย์งานวิจัยและทดสอบประสิทธิภาพอุปกรณ์ไฟฟ้าได้อย่างครบวงจร

ด้วยคุณสมบัติด้านความทนทานและการรับรองมาตรฐาน EN61010, EN61326 พร้อมการทำงานในช่วงอุณหภูมิ -20°C ถึง +50°C เครื่องนี้จึงเหมาะทั้งสำหรับห้องแล็บ วิจัยภาคสนาม และการทดสอบในสายการผลิต

จุดเด่นและข้อดีของสินค้า

ความแม่นยำสูงสุดในระดับ ±0.03% ของค่าที่อ่านได้
วัดได้ทั้ง DC และ AC กว้างถึง 600 kHz
ช่องวัด 4 แรงดัน + 4 กระแส พร้อมซิงค์ข้อมูล
หน้าจอสัมผัสสี 10.1 นิ้ว แสดงผลหลายรูปแบบ
รองรับการวัดมอเตอร์และอินเวอร์เตอร์ได้พร้อมกัน
บันทึกข้อมูลรวดเร็วสูงสุดทุก 1 ms
หน่วยความจำภายใน 15 GB รองรับไฟล์ CSV/SSV/BIN

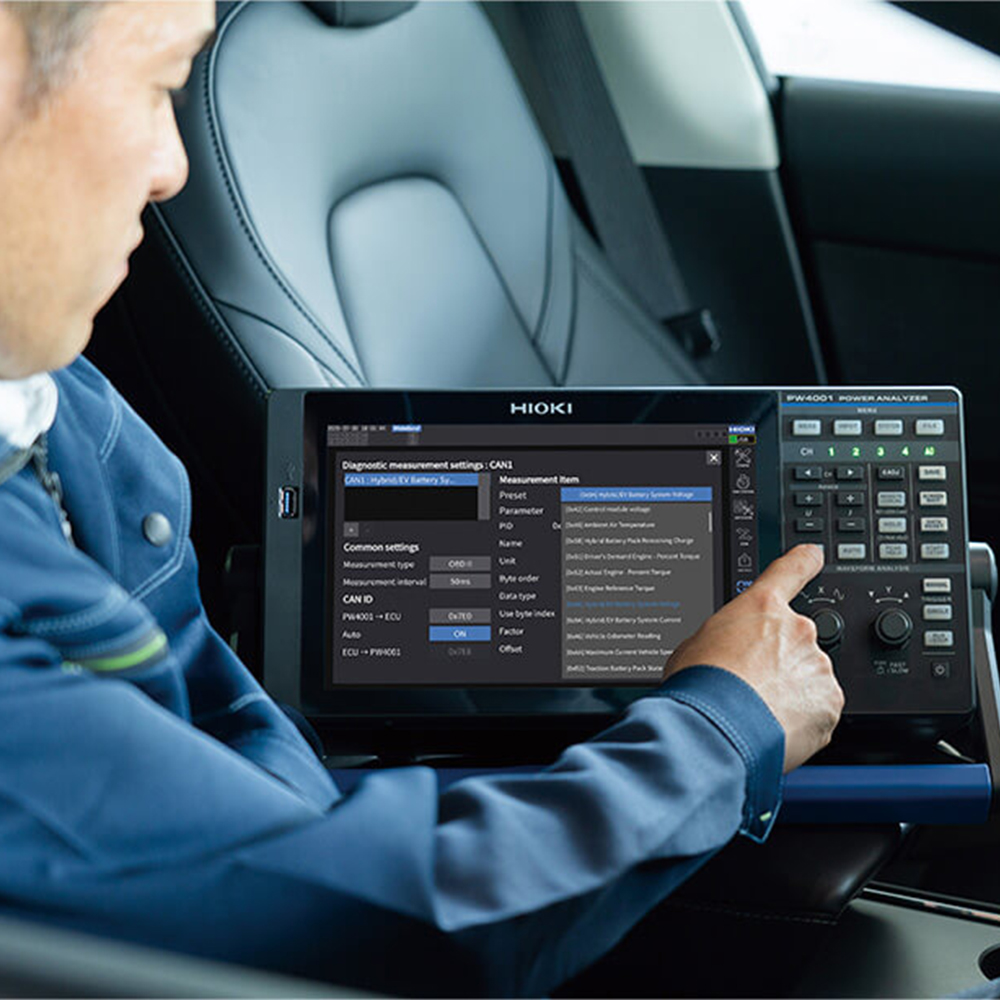

เชื่อมต่อ CAN/CAN FD สำหรับระบบ EV ได้โดยตรง
ทนต่ออุณหภูมิ -20°C ถึง +50°C เหมาะกับงานภาคสนาม
รองรับซอฟต์แวร์ GENNECT One, MATLAB, LabVIEW

ฟังก์ชั่นการวัดค่าที่ทำได้

การวัดแรงดัน, กระแส, กำลังไฟฟ้า (Active, Reactive, Apparent)
การวิเคราะห์ฮาร์มอนิกสูงสุดอันดับที่ 500
การวิเคราะห์ประสิทธิภาพและการสูญเสียพลังงาน
การวัดแรงบิด (Torque) และความเร็วรอบ (Motor Analysis Option)
การบันทึกคลื่นสัญญาณและค่าเฉลี่ยแบบเรียลไทม์
การคำนวณค่าพลังงานสะสม (Wh, Ah)
การคำนวณค่า Power Factor และ Efficiency
ฟังก์ชัน Auto-range, Delta-Y conversion, User-defined Calculation

เหมาะกับใคร และอุตสาหกรรมกลุ่มใด

ผู้ผลิตและทดสอบ ยานยนต์ไฟฟ้า (EV/Hybrid)
ผู้ผลิต อินเวอร์เตอร์, มอเตอร์ และระบบควบคุมกำลัง
โรงงานผลิต อุปกรณ์พลังงานแสงอาทิตย์ (PV), Battery, ESS
ห้องทดสอบใน สถาบันวิจัยด้านพลังงานและวิศวกรรมไฟฟ้า
วิศวกรควบคุมคุณภาพ (QA/QC) และฝ่ายทดสอบผลิตภัณฑ์ (Testing)
หน่วยงานที่ต้องการวัดพลังงานอย่างละเอียดและมีความแม่นยำสูง

Specifications : Power Analyzer PW4001

Item	Details
Measurement lines	Single-phase 2-wire, single-phase 3-wire, three-phase 3-wire, three-phase 4-wire
Number of channels	4 (4 voltage, 4 current, isolated between each channel)
Measurement frequency bandwidth	DC, 0.1 Hz to 600 kHz
Sampling	16 bit, 2.5 MHz
Data update rate	1 ms, 10 ms, 50 ms, 200 ms
Accuracy for power	DC, 50/60 Hz: ±0.03% reading ± 0.01% range; 50 kHz: ±0.40% reading ± 0.10% range
Voltage measurement range	6 V, 15 V, 30 V, 60 V, 150 V, 300 V, 600 V, 1500 V
Current measurement range	40 mA to 2000 A (depends on current sensor)
Measurement parameters	Voltage (U), current (I), active power (P), apparent power (S), reactive power (Q), power factor (λ), phase angle (φ), voltage frequency (fU), current frequency (fI), efficiency (η), loss (Loss), voltage ripple factor (Urf), current ripple factor (Irf), current integration (Ih), power integration (WP), voltage peak (Upk), current peak (Ipk)
Harmonic measurement	Wideband mode (max. analysis order of 500th)
Waveform recording	Recording capacity: up to 5 mega-words for any waveform (current, voltage, motor)
Motor analysis (option)	Voltage, torque, RPM, frequency, slip, motor-power power spectrum analysis
Calculation function	Efficiency–loss calculations, user-defined formula, delta conversion, current sensor automatic phase shift compensation

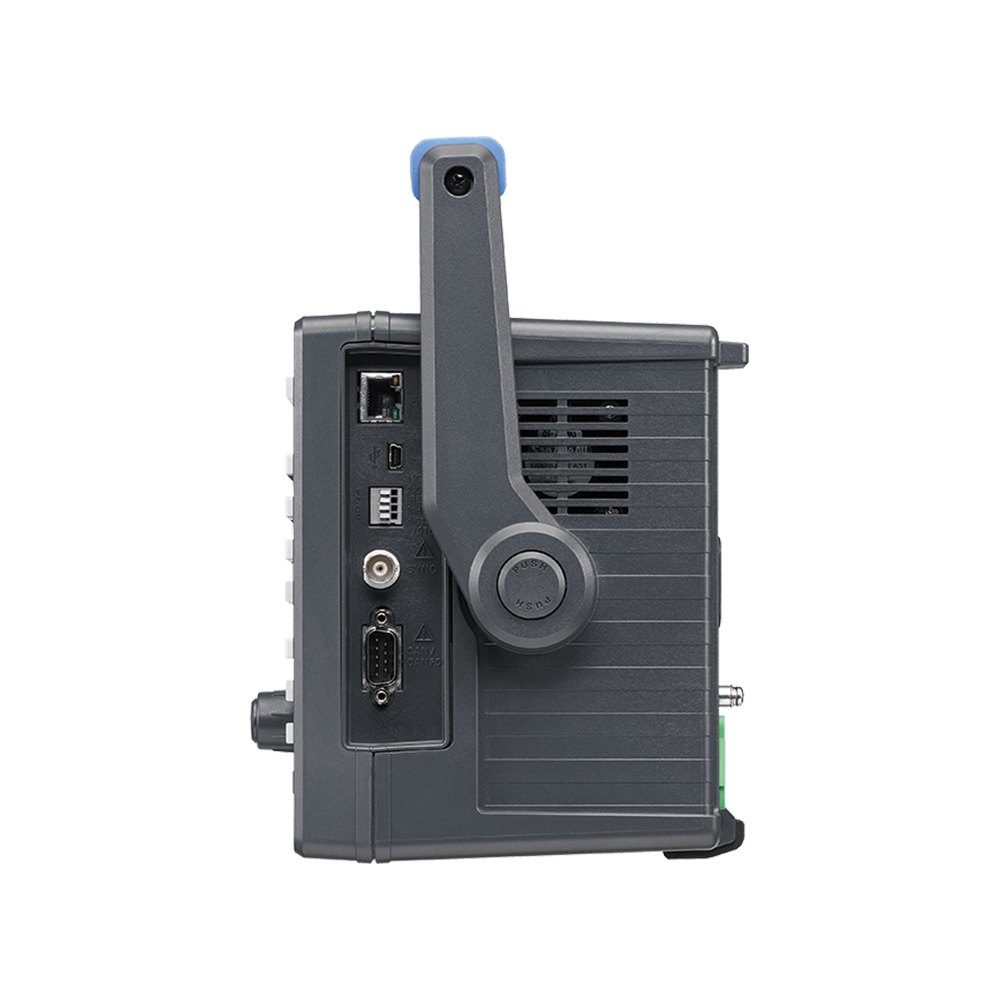

External interface	USB flash drive, LAN, USB (function), external control, BNC sync., CAN or CAN FD
Power supplies	100 V to 240 V AC, 50/60 Hz, 230 VA; 10.5 V to 28 V DC
Dimensions and weight	361 (W) × 176 (H) × 135 (D) mm; 4.6 kg (162.3 oz.)
Included accessories	Startup guide × 1, power cord × 1, USB cable × 1, D-sub connector × 1 (PW4001-02, PW4001-05), DC power supply connector (PW4001-04, PW4001-05)

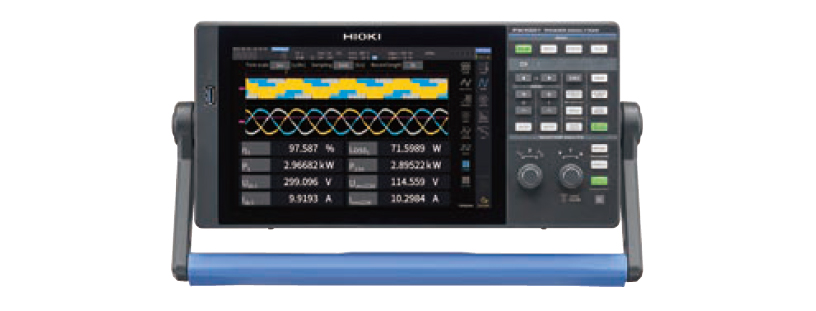

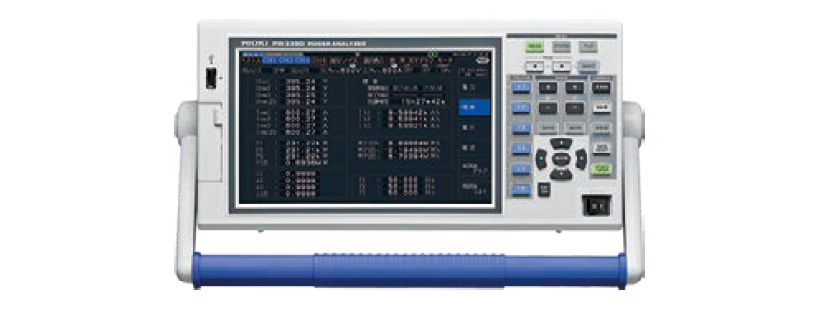

Comparison table : PW4001 | PW3390

Item	PW4001	PW3390

Measurement frequency band	DC, 0.1 Hz to 600 kHz	DC, 0.5 Hz to 200 kHz
Basic accuracy for 50/60 Hz power	± (0.03% of reading + 0.01% of range)	± (0.04% of reading + 0.05% of range)
Accuracy for DC power	± (0.03% of reading + 0.01% of range)	± (0.05% of reading + 0.07% of range)
Accuracy for 10 kHz power	± (0.2% of reading + 0.05% of range)	± (0.2% of reading + 0.1% of range)
Accuracy for 50 kHz power	± (0.4% of reading + 0.1% of range)	± (0.4% of reading + 0.3% of range)
Number of power measurement channels	4 channels	4 channels
Voltage, current ADC sampling	16-bit, 2.5 MHz	16-bit, 500 kHz
Voltage range	6 V, 15 V, 30 V, 60 V, 150 V, 300 V, 600 V, 1500 V	15 V, 30 V, 60 V, 150 V, 300 V, 600 V, 1500 V
Current range	40 mA to 8000 A (6 ranges, based on sensor)	40 mA to 8000 A (6 ranges, based on sensor)
Common-mode voltage rejection ratio	50 Hz/60 Hz: 80 dB or greater	50/60 Hz: 80 dB or greater
Temperature coefficient	0.005%/°C	0.01%/°C
Voltage input method	Isolated input, resistor voltage division	Isolated input, resistor voltage division
Current input method	Isolated input from current sensor	Isolated input from current sensor
External current sensor input	Yes (ME15W)	Yes (ME15W)
Power supplied to external current sensor	Yes	Yes
Data update rate	1 ms, 10 ms, 50 ms, 200 ms	50 ms
Maximum input voltage	AC 1000 V, DC 1500 V, ± 2000 V peak	1500 V, ± 2000 V peak
Maximum rated line-to-ground voltage	AC 600 V/DC 1000 V CAT III; AC 1000 V/DC 1500 V CAT II	600 V CAT III; 1000 V CAT II
Number of motor analysis channels	Maximum 2 motors*	1 motor*
Motor analysis input format	Analog DC, frequency, pulse	Analog DC, frequency, pulse
Current sensor phase shift calculation	Yes (Auto)	Yes
Harmonics measurement	Yes (4 for each channel)	Yes
Maximum harmonics analysis order	500th	100th
Harmonics synchronization frequency range	0.1 Hz to 600 kHz	0.5 Hz to 5 kHz
User-defined calculations	Yes	-
Delta conversion	Yes (Δ-Y, Y-Δ)	Yes (Δ-Y)
D/A output	Yes* (16ch waveform/analog output)	Yes* (16ch waveform/analog output)
Display	10.1" WXGA TFT color LCD	9" WVGA TFT color LCD
Touch screen	Yes	-
External storage media	USB 3.0	USB 2.0, CF card
LAN	Yes (100BASE-TX, 1000BASE-T)	Yes (10BASE-T, 100BASE-TX)
RS-232C	-	Yes (maximum 38,400 bps)
External control	Yes	Yes
Synchronization of multiple instruments	Yes (up to 8 instruments)	Yes (up to 8 instruments)
CAN or CAN FD	Yes	-
Dimensions, weight (W × H × D)	361 mm × 176 mm × 135 mm, 4.6 kg	340 mm × 170 mm × 156 mm, 4.6 kg
Internal Memory	15 GB	-

D/A output และ Motor analysis เป็นออปชันของบางรุ่นย่อย
* Sold separately

SKU	PW4001
Weight	4600.000000
ขนาด	361 (W) × 176 (H) × 135 (D) mm
ผู้ผลิต	Hioki
บันทึกข้อมูล	ไม่
Resolution	No
Measurement Range	No
ฟังก์ชั่น	การวัดแรงดัน, กระแส, กำลังไฟฟ้า (Active, Reactive, Apparent) การวิเคราะห์ฮาร์มอนิกสูงสุดอันดับที่ 500 การวิเคราะห์ประสิทธิภาพและการสูญเสียพลังงาน การวัดแรงบิด (Torque) และความเร็วรอบ (Motor Analysis Option) การบันทึกคลื่นสัญญาณและค่าเฉลี่ยแบบเรียลไทม์ การคำนวณค่าพลังงานสะสม (Wh, Ah) การคำนวณค่า Power Factor และ Efficiency ฟังก์ชัน Auto-range, Delta-Y conversion, User-defined Calculation
Power Supply	100 V to 240 V AC, 10.5 V to 28 V DC
ระดับการป้องกัน	No
Sensor Output Interface	USB flash drive, LAN, USB (function), external control, BNC sync., CAN or CAN FD
Accuracy	DC, 50/60 Hz: ±0.03 % reading ± 0.01 % range / 50 kHz: ±0.40 % reading ± 0.10 % range
