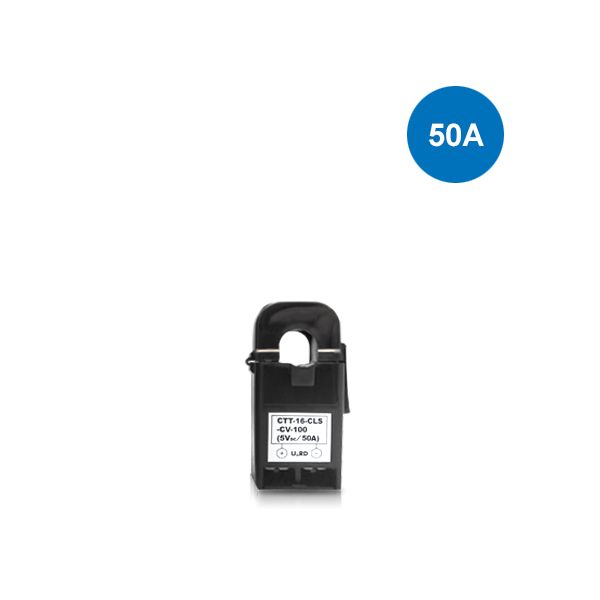

U_RD CTT-10CLS-CV50 Split Core Current ทรานส์ฟอร์เมอร์ | Output 0-5 Vdc (50A)

SKU
CTT-10-CLS-CV-50
main product photo
฿2,100.00
มีสินค้า

AC Current Convertor
ช่วงการวัดกว้างตั้งแต่: 0 ถึง 50A
เหมาะสำหรับความถี่ AC 50/60 Hz
ใช้งานง่ายไม่ต้องใช้กระแสไฟเลี้ยง
Output 0 ถึง 5 VDC (โดยตรงจากตัวเซนเซอร์)
เป็นทั้งแคลมป์และตัวแปลงสัญญาณในตัวเดียวกัน

สอบถาม
หมวดหมู่: U_RD
U_RD

U_RD CTT-10CLS-CV50 Current converter integrated clamp type sensor and converter (50A)

CTT-CLS-CV ตัวแปลงสัญญาณ Current ที่ผสมผสานรูปแบบมาในลักษณะของแคลมป์เซนเซอร์และตัวแปลงสัญญาณในตัวเดียวกัน ด้วยขนาดกะทัดรัดทำให้ง่ายต่อการติดตั้งได้ในจุดที่พื้นที่จำกัด เหมาะสำหรับการใช้งานทั่วไป เช่น วัดค่าหม้อแปลงไฟฟ้าในศูนย์ค้า, การวัดค่าเฉลี่ยของ AC current และ DC Voltage

CTT-CLS-CV นั้นมีช่วงการวัดที่กว้างให้เลือกถึง 4 รูปแบบ ตั้งแต่ 0 ถึง 50A จนถึง 0 ถึง 500A (ช่วงการวัดขึ้นอยู่กับโมเดลแต่ละรุ่น)

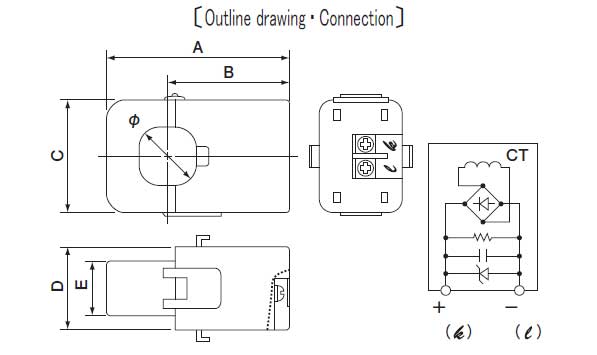

Dimension A 50
B 37
C 23
D 26
E 14.5
Ø 10
Weight 45 g
Rating current 50 A (50/60Hz)
Output voltage 0 to 5 VDC/0 to rating current, build in 7.5VDC limitter (Recommended load resistor ≥ 10MΩ)
Maximum current 100% (continuous), 150% (1 min)
Linearity ±2% FS dynamic range 1:100 (50/60Hz sine wave)
Output impedance 6.2kΩ
Response time 300ms
Output ripple Within 5% of output
Withstand voltage AC 2000V (50/60Hz), 1 min (Core-output terminal in a lump)
Insulation resistance DC 500V, ≥ 100MΩ (Core-output terminal in a lump)
Operating temperature -20 to 50°C, ≤ 80%RH, No condensation, for indoor assembly, free direction for setting
Storage temperature -30 to 90°C, ≤ 85%RH, No condensation
Fitting repeatability ≈100 times
Output terminal 2XM3 screw terminal with terminal cover
Screw torque 0.3N•m
SKUCTT-10-CLS-CV-50
Weight45.000000
ขนาด23 x 26 x 50 mm
ผู้ผลิตU_RD
